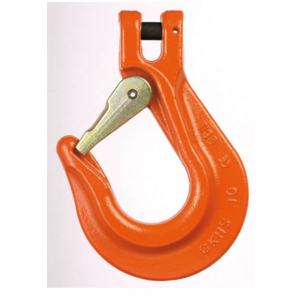

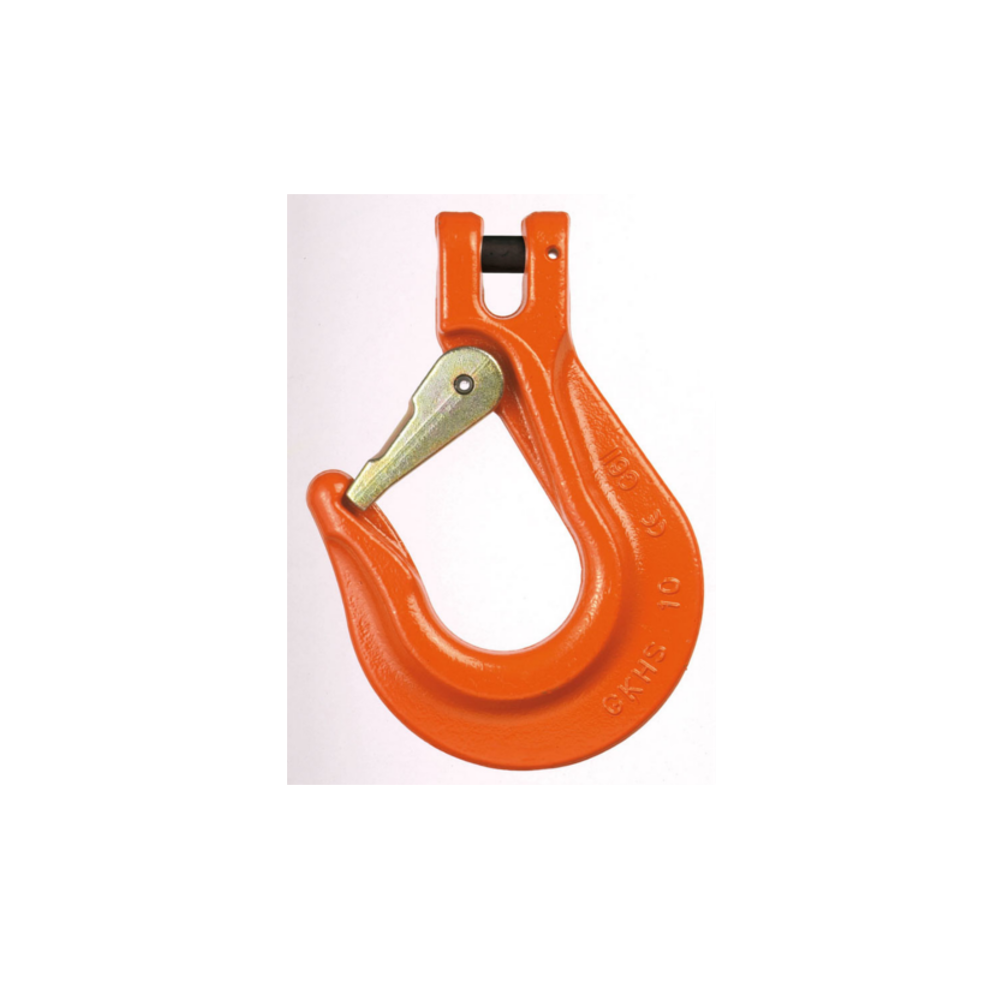

Hak widełkowy z powiększoną gardzielą pewag BKHSW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER · HAK WIDEŁKOWY KLASY 10
Powiększona gardziel ułatwia połączenie z punktem zaczepienia, gdy standardowy hak KHSW ma zbyt małe rozwarcie. Widełki pozwalają połączyć hak bezpośrednio z odpowiednim łańcuchem.
2,5–4 tDopuszczalne obciążenie robocze2 wykonania w tabeli producenta
Potrzebujesz doboru haka BKHSW?
Podaj średnicę łańcucha, wymagany DOR oraz wymiary punktu zaczepienia. Dobierzemy wykonanie BKHSW 8 lub BKHSW 10.
Zapytaj CECHO o BKHSW →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak pewag BKHSW — najważniejsze informacje
PEWAG WINNERKlasa 10BKHSW 8 i BKHSW 10
POWIĘKSZONA GARDZIELg1: 32 / 38 mmWiększe rozwarcie niż KHSW
NORMA KONSTRUKCYJNAEN 1677-2Wartości mechaniczne klasy 10
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
WIĘCEJ MIEJSCA W PUNKCIE ZACZEPIENIA
Powiększona gardziel. Bezpośrednie połączenie z łańcuchem.
pewag BKHSW jest hakiem widełkowym z gardzielą powiększoną względem standardowego modelu KHSW. Rozwiązanie ułatwia dopasowanie haka do większych punktów zaczepienia. Wykonanie należy dobrać także pod względem DOR, średnicy łańcucha oraz miejsca podparcia ładunku.
Kute zabezpieczenie wchodzi w końcówkę haka, co ogranicza jego boczne przemieszczanie. Połączenie widełkowe nie wymaga dodatkowego ogniwa łączącego. Montaż powinien wykonać kompetentny personel zgodnie z instrukcją pewag.
Hak należy obciążać w osi, z prawidłowym oparciem w jego siodle. Nie wolno przenosić obciążenia przez końcówkę haka ani przez zabezpieczenie.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

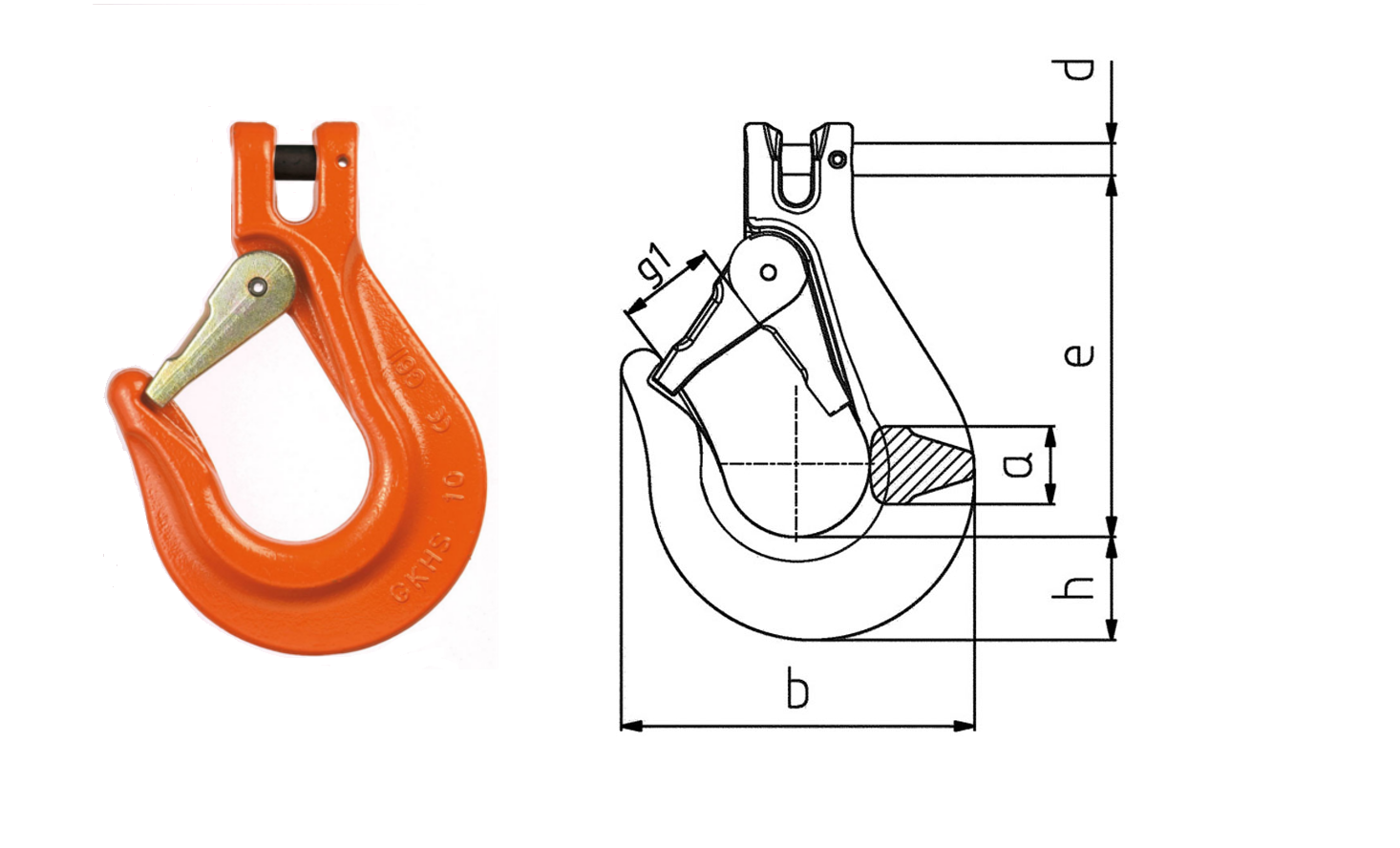

Rysunek wymiarowy i tabela BKHSW
Dwa aktualne wykonania według tabeli pewag. DOR podano w tonach; wymiary i masy dotyczą poszczególnych rozmiarów.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | e [mm] | h [mm] | a [mm] | d [mm] | g1 [mm] | b [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|
| BKHSW 8 | 2,5 | 93 | 27 | 25 | 10 | 32 | 98 | 0,9 |
| BKHSW 10 | 4 | 111 | 33 | 30 | 12,5 | 38 | 119 | 1,53 |
DOR = dopuszczalne obciążenie robocze (WLL), podane w tonach. Masa własna w kg/szt., wymiary w mm. Źródło: karta producenta pewag BKHSW ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz hak do łańcucha i zaczepu.
Prześlij parametry zawiesia i zdjęcie punktu zaczepienia. CECHO pomoże sprawdzić zgodność zestawu.
Wymiary punktu zaczepienia
Porównaj otwarcie g1, szerokość a i pozostałe wymiary z punktem zaczepienia. Sprawdź podparcie w siodle oraz swobodne domknięcie zabezpieczenia.
Warunki pracy zestawu
Podaj liczbę cięgien, sposób podwieszenia i warunki pracy. Kąty, temperatura oraz inne ograniczenia wymagają uwzględnienia zgodnie z instrukcją kompletnego zawiesia.
DOKUMENTACJA PRODUCENTA
Montaż i użytkowanie BKHSW.
Katalog pewag potwierdza dla BKHSW wykonanie według EN 1677-2 z wartościami mechanicznymi klasy 10. Instrukcja komponentów pewag winner G10 opisuje zasady montażu, kontroli i użytkowania.
Karta BKHSW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Dostępne są zestawy sworznia połączeniowego KBSW oraz zabezpieczenia SFGW-B. Części dobieramy do konkretnego rozmiaru haka. Przy doborze zamiennika lub ocenie zużycia prześlij czytelne oznaczenie i zdjęcia elementu.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Kto produkuje hak BKHSW?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czym BKHSW różni się od KHSW?
BKHSW ma powiększoną gardziel. Ułatwia to dopasowanie do większego punktu zaczepienia, przy zachowaniu obowiązku prawidłowego oparcia ładunku w siodle haka.
Czy potrzebne jest dodatkowe ogniwo łączące?
Połączenie widełkowe umożliwia bezpośredni montaż na odpowiednim łańcuchu. Należy użyć właściwego sworznia i jego zabezpieczenia, zgodnie z instrukcją producenta.
Czy można wymienić zabezpieczenie haka?
pewag oferuje zestaw zabezpieczenia SFGW-B. Zawiera kute zabezpieczenie, sprężynę ze stali nierdzewnej i tuleję zabezpieczającą. Dobór zależy od rozmiaru haka.
Jakie informacje przesłać do wyceny?
Podaj BKHSW 8 lub BKHSW 10, liczbę sztuk, średnicę łańcucha, wymagany DOR i wymiary punktu zaczepienia. Pomocne będzie zdjęcie zawiesia oraz jego oznaczeń.
