Hak z zabezpieczeniem HSWP
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER PRO · HAKI KLASY 12

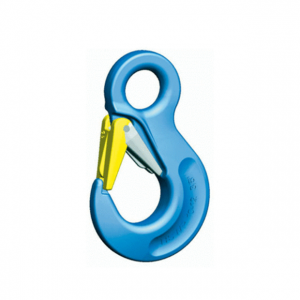

Hak HSWP z uchem łączy zawiesie z ładunkiem. Kuta, ocynkowana zapadka zazębia się z końcówką haka, ograniczając jej przesunięcia na boki.
3–8 tDopuszczalne obciążenie robocze3 wykonania w tabeli producenta
Potrzebujesz doboru haka HSWP?
Podaj średnicę łańcucha, DOR i wymiary łączonego elementu.
Zapytaj CECHO o HSWP →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak pewag HSWP — najważniejsze informacje
PEWAG WINNER PROKlasa 12Hak z uchem i zapadką
ZABEZPIECZENIEKuta zapadkaOsadzenie w końcówce haka
DOKUMENTACJAEN 1677-2Wartości mechaniczne G12
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE

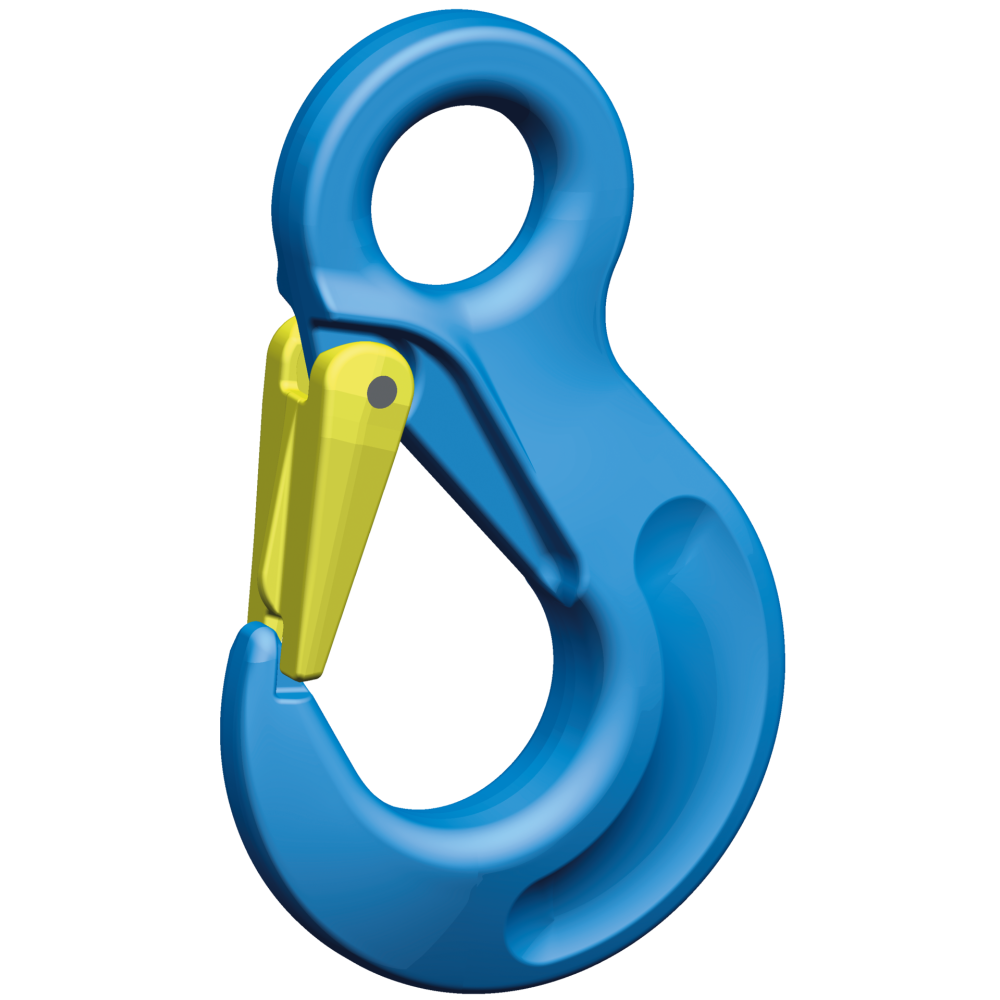

Kuta zapadka z oparciem w końcówce haka.
HSWP to hak z uchem do łączenia zawiesia łańcuchowego z ładunkiem lub innym urządzeniem podnoszącym. W systemie pewag winner pro współpracuje ze złączkami Connex CWP.
Kuta i ocynkowana zapadka wchodzi w końcówkę haka, co chroni ją przed bocznym przesunięciem. Zapadka, sworzeń i nierdzewna sprężyna występują jako zestaw części zamiennych.
Obciążenie prowadź wzdłużnie i oprzyj w siodle. Hak musi móc ustawić się w kierunku siły. Zapadka ma domknąć się całkowicie i nie może przenosić ładunku.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

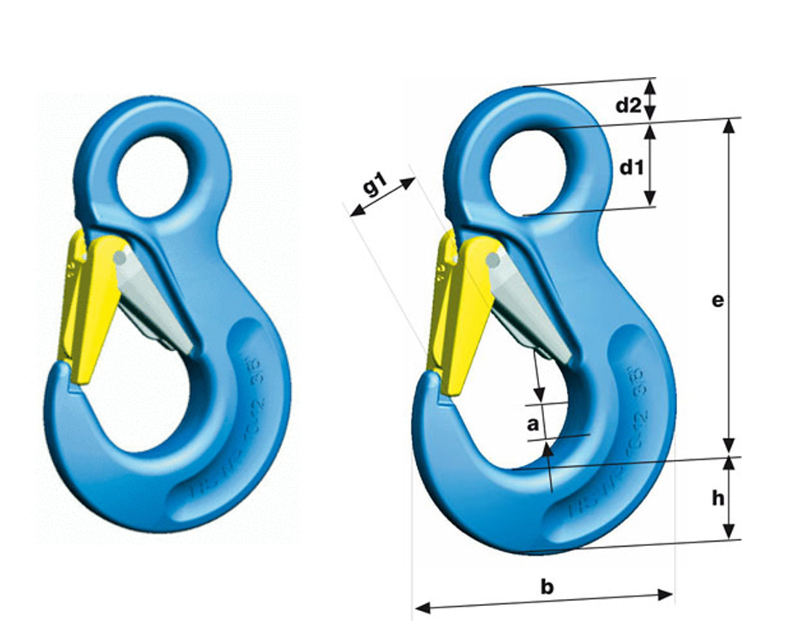

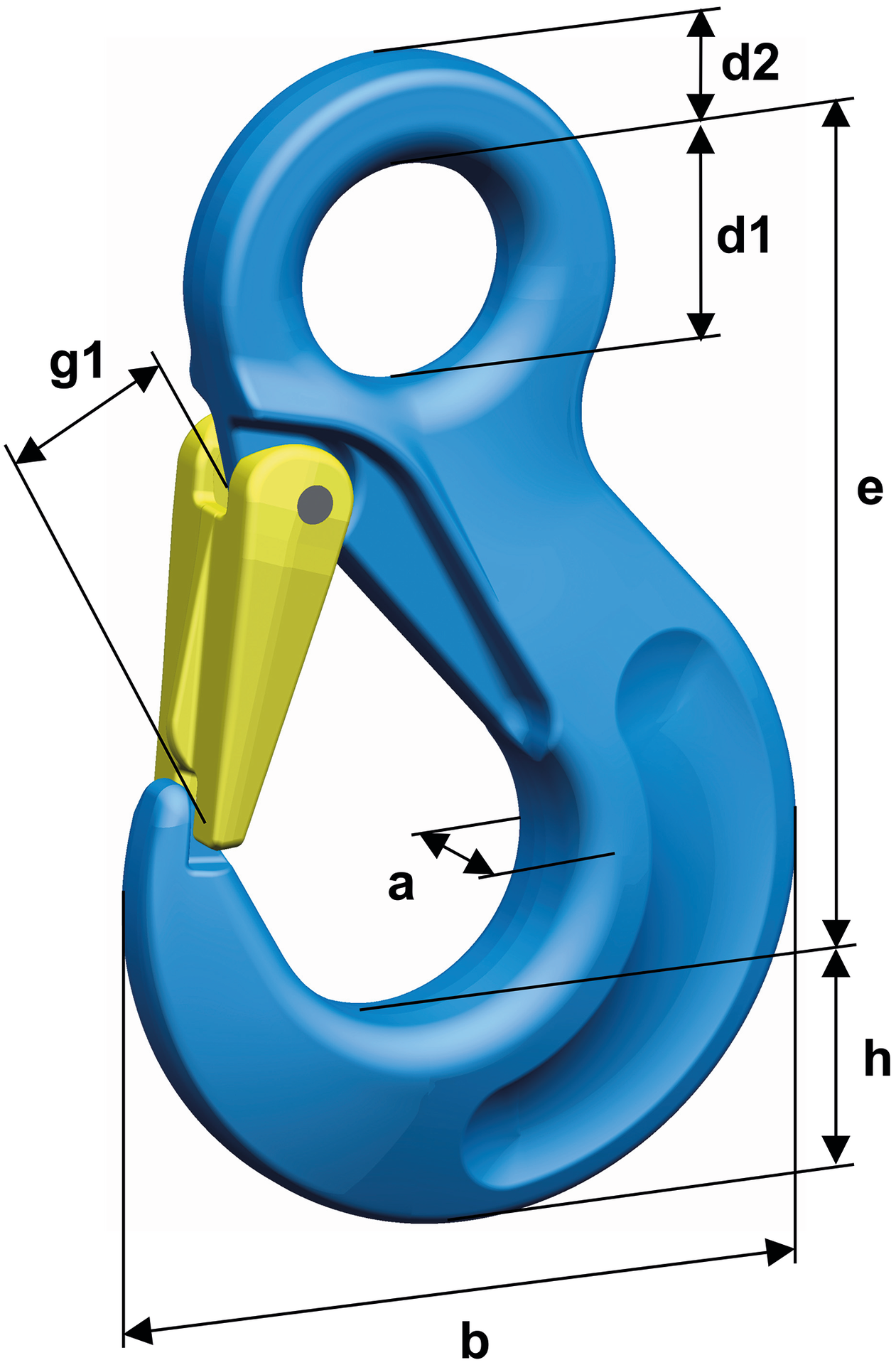

Rysunek wymiarowy i tabela HSWP
Trzy wykonania HSWP. DOR odnosi się do podnoszenia, a LC do mocowania ładunków. Tych wartości nie stosuje się zamiennie.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | LC [kN] | e [mm] | h [mm] | a [mm] | d₁ [mm] | d₂ [mm] | g₁ [mm] | b [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|
| HSWP 7/8 | 3 | 60 | 106 | 27 | 19 | 25 | 11 | 26 | 88 | 0,65 |
| HSWP 10 | 5 | 100 | 131 | 33 | 26 | 34 | 16 | 31 | 108 | 1,29 |
| HSWP 13 | 8 | 160 | 164 | 43 | 33 | 43 | 19 | 39 | 132 | 2,43 |
DOR (WLL) w tonach dotyczy podnoszenia. LC [kN] jest zdolnością mocowania ładunku i nie jest udźwigiem. Wymiary w mm, masa w kg/szt. DOR kompletnego zawiesia wymaga osobnego doboru. Źródło: karta producenta pewag HSWP ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz HSWP do punktu podwieszenia.
Wymiary ucha i gardzieli są równie ważne jak wymagany udźwig.
Ucho i gardziel
Sprawdź d₁, d₂ oraz g₁ i przestrzeń potrzebną do otwarcia zapadki. Łączony element ma spoczywać w siodle, bez klinowania i bocznego obciążenia.
Zapadka i części
Kontroluj korpus, ucho, zapadkę, sworzeń i sprężynę. Zestaw SFGWP dobierz do dokładnego wykonania; wymianę przeprowadza osoba kompetentna.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Producent wskazuje EN 1677-2 z wartościami mechanicznymi G12. W sekcji Downloads są instrukcje komponentów G12 oraz zawiesi. Stosuj zasady właściwe dla HSWP i kompletnego układu.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta HSWP i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Zestaw zapadki SFGWP obejmuje elementy zabezpieczenia dobrane do rozmiaru haka. CECHO pomaga ustalić właściwe części i ocenić osprzęt w ramach przeglądu.
Zobacz zakres serwisu CECHO →PYTANIA O HSWP
Co sprawdzić przed doborem?
Kto produkuje hak HSWP?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy HSWP ma automatyczne ryglowanie jak hak bezpieczny?
HSWP ma zapadkę zabezpieczającą gardziel. Jeżeli potrzebujesz automatycznie ryglowanego zamknięcia, dobierz odpowiedni model haka bezpiecznego.
Czy LC jest udźwigiem haka?
Nie. LC dotyczy mocowania ładunków, a DOR/WLL — podnoszenia. Zastosowanie i dopuszczalne obciążenie dobiera się oddzielnie.
Jakie informacje przesłać do wyceny?
Podaj średnicę i klasę łańcucha, wymagane DOR, konfigurację zawiesia oraz wymiary punktu podwieszenia.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz hak HSWP z CECHO.
Podaj wymagane DOR i wymiary punktu podwieszenia. Dobierzemy HSWP, odpowiednią złączkę lub części zabezpieczenia.
Wyślij zapytanie o HSWP →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
