Hak z zabezpieczeniem HSW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER · OSPRZĘT KLASY 10
Hak HSW z uchem i kutą zapadką osadzoną w końcówce haka. Dobierz wykonanie do zawiesia przy wsparciu CECHO — dystrybutora produktów pewag.
1,4–40 tDopuszczalne obciążenie robocze9 wykonań w tabeli producenta
Potrzebujesz doboru haka HSW?
Prześlij obciążenie, rozmiar osprzętu oraz wymiary połączenia.
Zapytaj CECHO o HSW →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak pewag HSW — najważniejsze informacje
PEWAG WINNERKlasa 10Hak z uchem do zawiesi
ZABEZPIECZENIEKuta zapadkaOsadzenie w końcówce haka
NORMA I OZNACZENIAEN 1677-2Parametry klasy 10 · CE
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
HAK Z UCHEM · PEWAG WINNER
Kuta zapadka. Pewne osadzenie w końcówce.

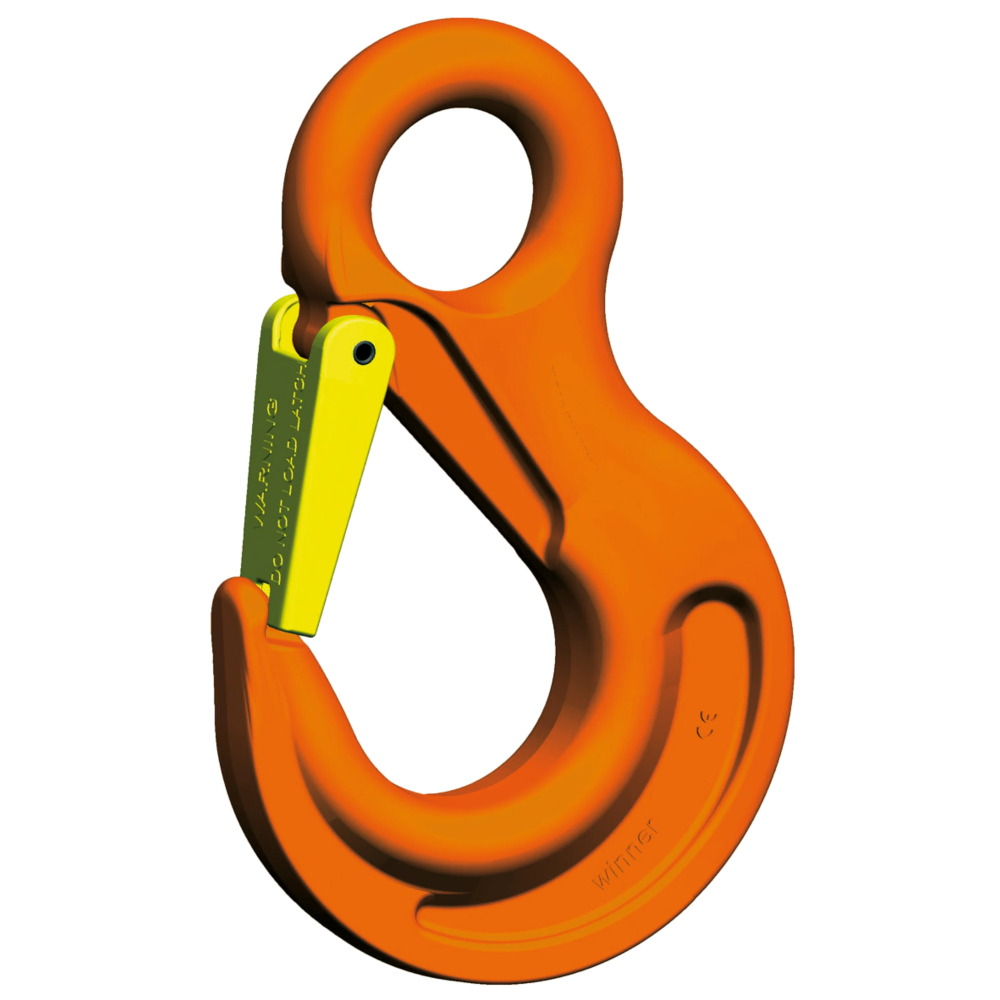

HSW to hak z uchem i zabezpieczeniem do ogólnych zastosowań przy podnoszeniu. Kuta zapadka zatrzaskuje się w końcówce haka, co ogranicza jej przesunięcia boczne. Zestaw zabezpieczenia obejmuje sprężynę ze stali nierdzewnej i tuleję zabezpieczającą.
Ucho umożliwia połączenie z właściwie dobranym osprzętem. Producent przewiduje stosowanie HSW w systemach pewag Connex oraz zgrzewanych. CECHO pomoże dopasować hak do zawiesia i punktu zaczepienia ładunku.
Zapytaj o kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

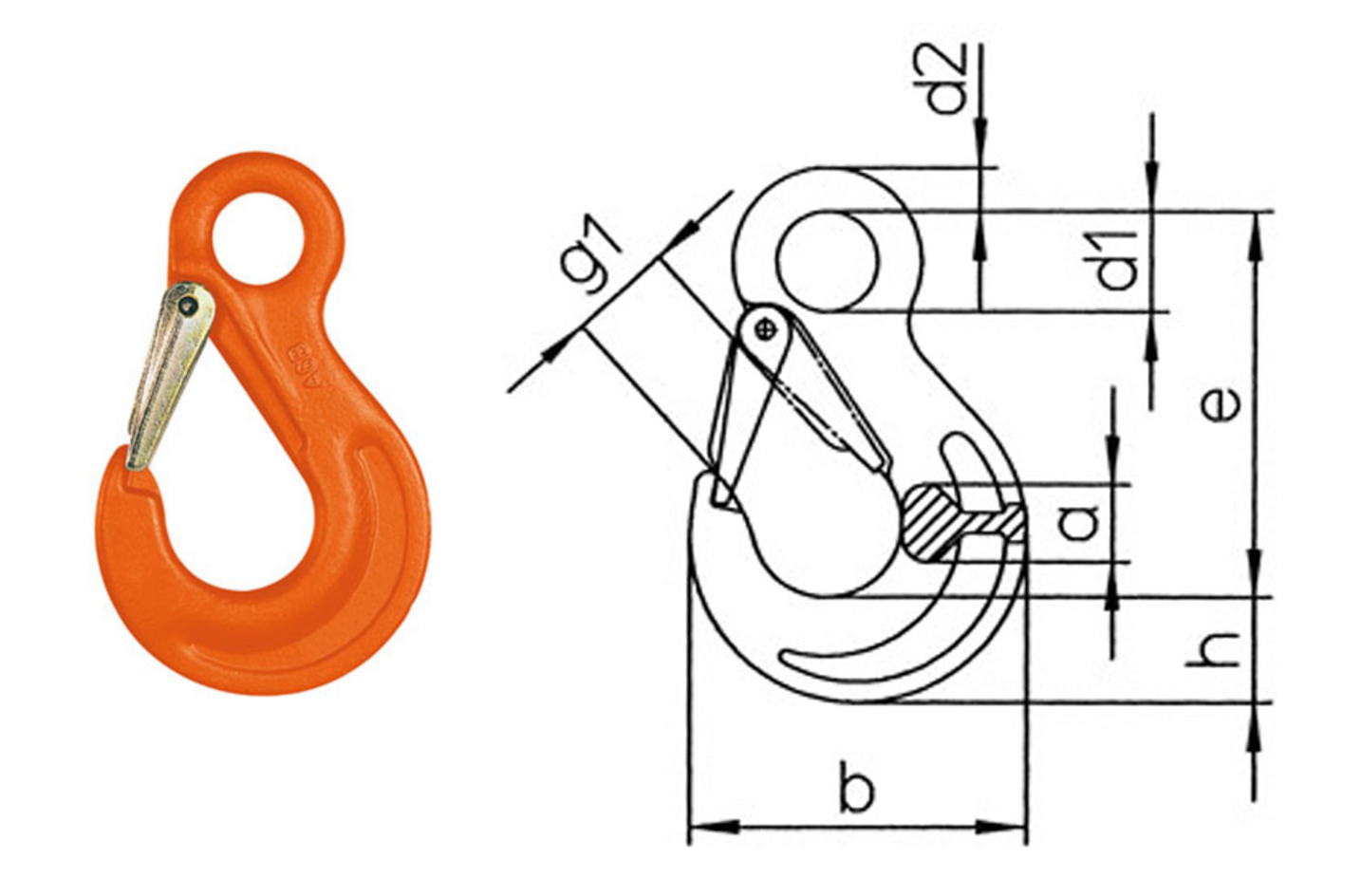

Rysunek wymiarowy i tabela HSW
Porównaj DOR oraz wymiary ucha i gardzieli. Parametry dotyczą pojedynczego haka, a dobór całego zawiesia uwzględnia również jego konfigurację.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | e [mm] | h [mm] | a [mm] | d1 [mm] | d2 [mm] | g1 [mm] | b [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|
| HSW 5/6 | 1,4 | 85 | 21 | 17 | 20 | 10 | 19 | 68 | 0,34 |
| HSW 7/8 | 2,5 | 106 | 27 | 19 | 25 | 11 | 26 | 88 | 0,57 |
| HSW 10 | 4 | 131 | 33 | 26 | 34 | 16 | 31 | 109 | 1,25 |
| HSW 13 | 6,7 | 164 | 44 | 33 | 43 | 19 | 39 | 134 | 2,25 |
| HSW 16 | 10 | 183 | 50 | 40 | 50 | 25 | 45 | 155 | 3,86 |
| HSW 19/20 | 16 | 205 | 55 | 48 | 55 | 27 | 53 | 178 | 6,01 |
| HSW 22 | 19 | 225 | 62 | 50 | 60 | 29 | 62 | 196 | 8,19 |
| HSW 26 | 26,5 | 260 | 80 | 70 | 70 | 37 | 73 | 240 | 12,76 |
| HSW 32 | 40 | 299 | 97 | 82 | 66 | 45 | 87 | 291 | 27,86 |
DOR = dopuszczalne obciążenie robocze (WLL), podane w tonach. Dane: karta producenta pewag HSW ↗. Masa własna haka jest podana w kg/szt.
DOBÓR Z DYSTRYBUTOREM
Dopasuj HSW do swojego zawiesia.
Prześlij parametry układu. Pomożemy wskazać wykonanie oraz zgodny element łączący.
Połączenie i rozmiar
Podaj klasę i rozmiar osprzętu oraz wymiary punktu zaczepienia. Sprawdź miejsce na ucho haka i pracę zapadki.
Warunki użytkowania
Opisz stanowisko pracy i wymagania dotyczące dokumentów. Temperaturę oraz szczególne warunki uzgodnimy według instrukcji właściwego wykonania.
DOKUMENTACJA PRODUCENTA
Identyfikacja i instrukcja.
Producent podaje dla rodziny HSW EN 1677-2 z podwyższoną nośnością klasy 10. Haki mają oznakowanie CE, zatwierdzenie BG oraz instrukcję użytkowania.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta HSW i dokumentacja pewag ↗KONTROLA I CZĘŚCI ZAMIENNE
Wsparcie techniczne CECHO.
Zapytaj o ocenę stanu haka i dobór właściwego zestawu zabezpieczenia. Prześlij czytelne oznaczenia i zdjęcia — pozwolą ustalić rozmiar oraz wykonanie części.
Zobacz zakres serwisu CECHO →PYTANIA O HSW
Co sprawdzić przed doborem?
Kto produkuje hak HSW?
Producentem jest pewag. CECHO jest dystrybutorem tej marki i zapewnia pomoc w doborze, ofertę oraz kontakt techniczny.
Jak działa zabezpieczenie HSW?
Kuta zapadka opiera się w końcówce haka. Takie osadzenie ogranicza przesunięcia boczne zabezpieczenia. Zestaw zawiera sprężynę nierdzewną i tuleję zabezpieczającą.
Jaki zakres DOR obejmuje tabela?
Tabela producenta obejmuje dziewięć wykonań od HSW 5/6 do HSW 32, o DOR od 1,4 do 40 t. DOR całego zawiesia zależy także od jego konfiguracji i pozostałych elementów.
Czy HSW pasuje do systemu Connex?
Tak, pewag przewiduje HSW do systemu Connex oraz systemu zgrzewanego. Konkretny rozmiar i element łączący trzeba dobrać do parametrów całego układu.
Co podać przy zamawianiu części zabezpieczenia?
Prześlij typ i rozmiar haka, zdjęcie zapadki oraz oznaczenia na wyrobie. CECHO pomoże potwierdzić zgodny zestaw części.
