Hak z uchem do zawiesi linowych pewag HSR
Producent: pewagDystrybucja i dobór: CECHO
PEWAG · OSPRZĘT DO LIN STALOWYCH
Hak pewag HSR z uchem i kutą zapadką do zawiesi z lin stalowych. Cztery rozmiary, DOR 1,4–5,65 t przy współczynniku bezpieczeństwa 5. Zapadka zamyka się w nosku haka.
1,4–5,65 tDopuszczalne obciążenie robocze4 wykonania w tabeli producenta
Potrzebujesz doboru haka z uchem HSR?
Podaj średnicę i konstrukcję liny, obciążenie oraz sposób zastosowania.
Zapytaj CECHO o HSR →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak z uchem pewag HSR — najważniejsze informacje
PEWAGHSROryginalny osprzęt linowy
DOR · SF 51,4–5,65 t4 rozmiary do zawiesi linowych
DOKUMENTACJAKatalog i instrukcjaDane właściwego wykonania
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →

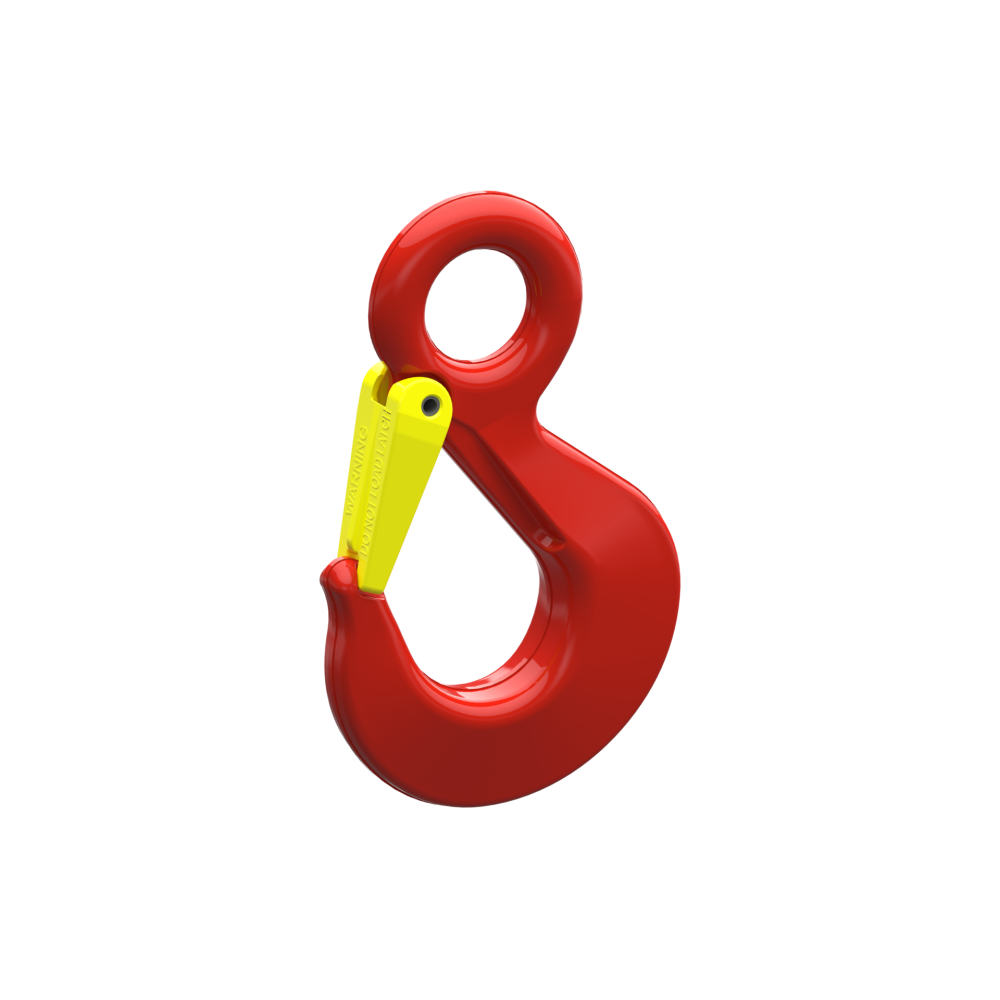

HAK Z UCHEM DO ZAWIESI LINOWYCH PEWAG HSR
Hak zaprojektowany do zawiesi z lin stalowych.
HSR jest przeznaczony wyłącznie do zawiesi z lin stalowych. Nie należy dobierać go jako haka do zawiesia łańcuchowego ani przypisywać mu udźwigów podobnie wyglądających haków łańcuchowych.
Kuta zapadka zaczepia się w nosku haka, zabezpieczając otwarcie gardzieli. Obciążenie przenosi korpus w siodle haka; zapadka i nosek nie służą do podparcia ładunku. Zestaw zapadki SFGW jest dostępny jako część zamienna dobrana do rozmiaru.
Producent podaje EN 1677-2, współczynnik bezpieczeństwa 5 oraz zakres temperatur od −40°C do +200°C. Ostateczna nośność zawiesia zależy również od liny, zakończeń i układu cięgien.
Zobacz osprzęt do lin stalowych →DANE TECHNICZNE PEWAG

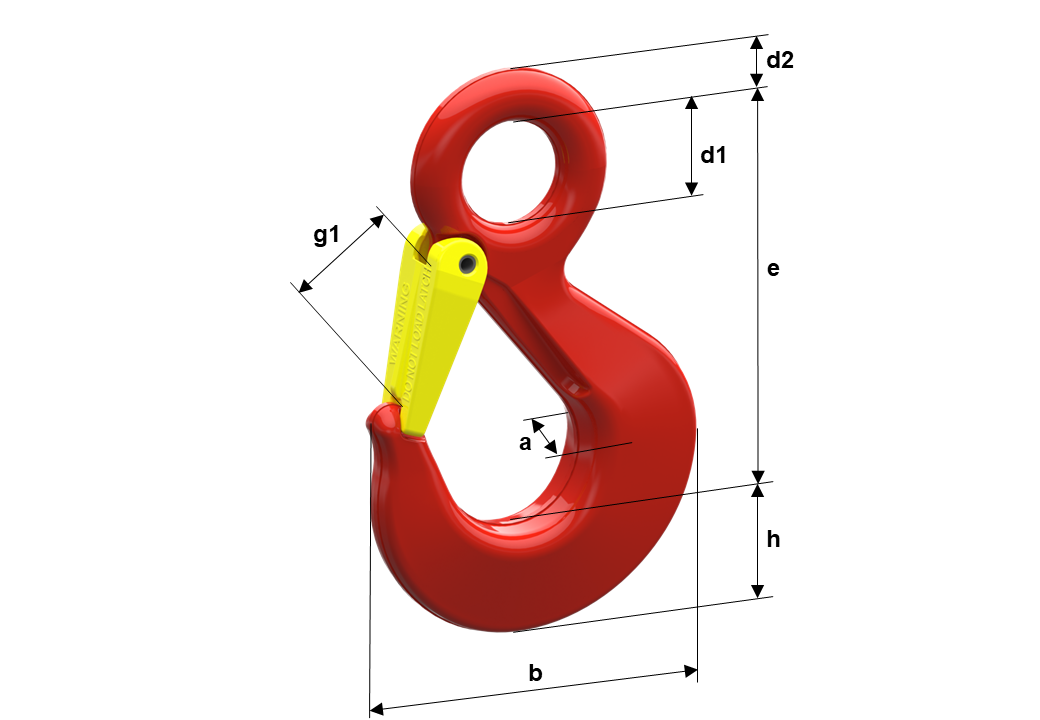

Rysunek wymiarowy i tabela HSR
DOR odnosi się do haka zastosowanego w zawiesiu linowym, przy współczynniku bezpieczeństwa 5. Wymiary sprawdź również pod kątem swobodnego ułożenia kauszy i zaczepu.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | e [mm] | h [mm] | a [mm] | b [mm] | d1 [mm] | d2 [mm] | g1 [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|
| HSR 5/6 | 1,4 | 85 | 21 | 17 | 73 | 20 | 10 | 20 | 0,36 |
| HSR 7/8 | 2,6 | 105 | 28 | 23 | 87 | 27 | 13 | 26 | 0,77 |
| HSR 10 | 3,4 | 129 | 32 | 24 | 106 | 32 | 16 | 28 | 1,22 |
| HSR 13 | 5,65 | 158 | 40 | 32 | 131 | 38 | 19 | 36 | 2,3 |
| Typ | Lina z rdzeniem włókiennym [mm] | Lina z rdzeniem stalowym [mm] |
|---|---|---|
| HSR 5/6 | 8–11 | 8–11 |
| HSR 7/8 | 12–14 | 12–14 |
| HSR 10 | 16–18 | 16 |
| HSR 13 | 20–22 | 18–22 |
DOR w tonach, masa w kg/szt., wymiary w mm. Przyporządkowanie średnic dotyczy zawiesi jednocięgnowych według EN 13414-1 i właściwych kausz według EN 13411-1 / DIN 6899 forma B. Sama średnica liny nie wystarcza do ustalenia nośności. Źródło: karta producenta pewag HSR ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz hak do kompletnego zawiesia linowego.
Prześlij dane liny, sposób zakończenia, masę ładunku i układ podnoszenia.
Lina i połączenie
Uwzględnij średnicę i rodzaj rdzenia liny, kauszę oraz wymiary elementu zaczepianego. Połączenie musi pracować bez klinowania i nacisku na zapadkę.
Montaż oraz kontrola
Montaż wykonuje kompetentna osoba. Przed użyciem sprawdź zamknięcie zapadki, stan korpusu, ucha i oznaczeń. Nie spawaj, nie podgrzewaj ani nie prostuj haka.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Katalog osprzętu do lin, HSR — strona 16 ↗. Instrukcja osprzętu pewag ↗. Dobór oraz kontrole zgodnie z dokumentacją właściwej części.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta HSR i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Przed użyciem sprawdzaj oznaczenia, stan części i zabezpieczeń. Elementy pęknięte, odkształcone lub nadmiernie zużyte wycofaj z eksploatacji. Kontrole i naprawy zlecaj kompetentnym osobom zgodnie z instrukcją producenta.
Zobacz zakres serwisu CECHO →PYTANIA O HSR
Co sprawdzić przed doborem?
Kto produkuje hak z uchem HSR?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy HSR można stosować w zawiesiu łańcuchowym?
Nie. Producent przeznacza tę serię wyłącznie do zawiesi z lin stalowych.
Czy zapadka przenosi obciążenie?
Nie. Ładunek musi spoczywać w siodle haka, bez nacisku na zapadkę lub nosek.
Czy można wymienić zapadkę?
Tak, producent wskazuje zestaw SFGW. Rozmiar należy dopasować do konkretnego HSR.
Jakie informacje przesłać do wyceny?
Podaj konstrukcję i średnicę liny, obciążenie, sposób połączenia oraz warunki pracy.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz hak z uchem HSR z CECHO.
CECHO pomoże dobrać oryginalny HSR, rozmiar oraz właściwą dokumentację.
Wyślij zapytanie o HSR →
Zdjęcia stanowiska i tabliczki urządzenia możesz przesłać e-mailem.
