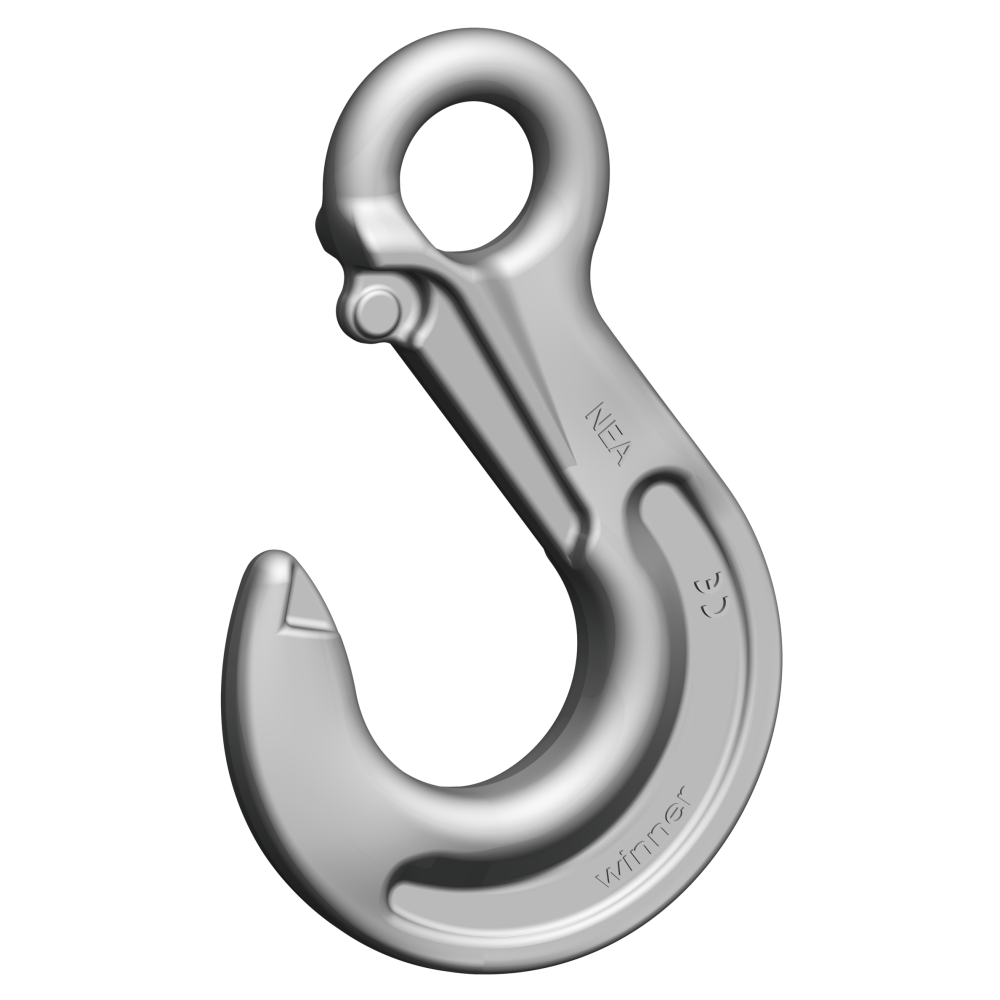

Hak z uchem do ocynkowni pewag HWF
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER FIRE · DO OCYNKOWNI
Hak z uchem pewag HWF winner fire do podnoszenia ładunków w ocynkowniach. Sześć rozmiarów, DOR 0,5–3,75 t; konstrukcja bez zapadki zabezpieczającej.
0,5–3,75 tDopuszczalne obciążenie robocze6 wykonań w tabeli producenta
Potrzebujesz doboru haka z uchem HWF?
Prześlij obciążenie, wymiary połączeń i warunki pracy w ocynkowni.
Zapytaj CECHO o HWF →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak z uchem do ocynkowni pewag HWF — najważniejsze informacje
PEWAG WINNER FIREDo ocynkowniOsobny system osprzętu
DOR0,5–3,75 tWedług wykonania
PROCES CYNKOWANIADo 475°CW kąpieli cynkowej
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
OSPRZĘT DO CYNKOWANIA OGNIOWEGO
Hak do spawanego osprzętu ocynkowni.
HWF łączy ładunek ze specjalnym zawiesiem winner fire w cyklu trawienia i cynkowania. Ucho umożliwia wbudowanie w spawany system pewag. Obciążenie musi spoczywać w siodle haka i działać wzdłuż jego osi.
Hak nie ma zapadki. Przed każdym użyciem należy potwierdzić dopuszczalność takiego wykonania oraz wykluczyć samoczynne wypięcie. Nie obciążaj noska ani boków haka i nie wciskaj go w zbyt małe ucho.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG

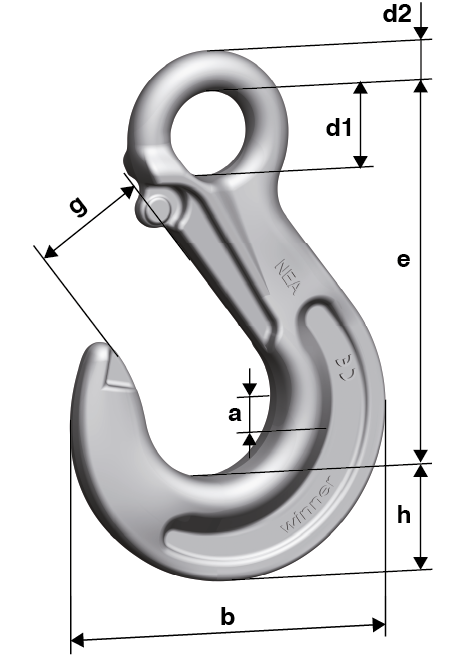

Rysunek wymiarowy i tabela HWF
Dobierz rozmiar do obciążenia, geometrii połączeń i warunków procesu cynkowania.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | e [mm] | h [mm] | a [mm] | d1 [mm] | d2 [mm] | g [mm] | b [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|
| HWF 8 | 0,5 | 106 | 27 | 19 | 25 | 11 | 32 | 88 | 0,5 |
| HWF 10 | 0,8 | 131 | 33 | 26 | 34 | 16 | 40 | 109 | 1,1 |
| HWF 13 | 1,325 | 164 | 44 | 33 | 43 | 19 | 48 | 134 | 2,2 |
| HWF 16 | 2 | 183 | 50 | 40 | 50 | 25 | 56 | 155 | 3,5 |
| HWF 20 | 3,15 | 205 | 55 | 48 | 55 | 27 | 62 | 178 | 5,8 |
| HWF 22 | 3,75 | 225 | 62 | 50 | 60 | 29 | 72 | 196 | 8 |
DOR = dopuszczalne obciążenie robocze, podane w tonach. Masa w kg/szt., wymiary w mm. DOR kompletnego układu zależy także od liczby cięgien i ich kąta β względem pionu. Znak — oznacza brak wartości w tabeli producenta. Źródło: karta producenta pewag HWF ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz hak z uchem HWF do procesu.
Podaj obciążenie, geometrię połączeń, temperatury i skład kąpieli oraz sposób podwieszenia.
Warunki kąpieli
Instrukcja dopuszcza kąpiel trawiącą z 15% kwasem solnym do 30°C oraz kąpiel cynkową do 475°C. Nie rozszerzaj tych warunków na inne chemikalia ani większe stężenia. Ubytki materiału wymagają regularnej kontroli.
Montaż i kontrola
System spawany winner fire kompletuje i naprawia pewag. Nie spawaj, nie prostuj i nie poddawaj elementów własnej obróbce cieplnej. Nie rozłączaj siłą elementów sklejonych cynkiem.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Przed zastosowaniem zapoznaj się z instrukcją konkretnego modelu oraz całego układu. Instrukcja pewag HWF ↗. Nośność w warunkach ograniczonych wymaga uwzględnienia wszystkich odpowiednich współczynników producenta.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta HWF i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Oględziny wykonuj przed każdym użyciem. Instrukcja wymaga kontroli przez osobę kompetentną co najmniej co 14 dni, a przy intensywnej eksploatacji częściej. Do kontroli osprzęt musi być wolny od cynku, korozji i zanieczyszczeń. Nie wykonuj prób obciążeniowych używanego osprzętu — producent wskazuje ryzyko korozji naprężeniowej.
Zobacz zakres serwisu CECHO →PYTANIA O HWF
Co sprawdzić przed doborem?
Kto produkuje hak z uchem HWF?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy HWF ma zabezpieczenie przed wypięciem?
Nie ma zapadki. Użycie jest dopuszczalne tylko wtedy, gdy warunki operacji pozwalają na hak bez zapadki i wykluczają samoczynne wypięcie.
Czy można obciążać końcówkę haka?
Nie. Ładunek powinien spoczywać w siodle; obciążenie noska i obciążenie boczne są niedopuszczalne.
Jakie informacje przesłać do wyceny?
Prześlij wymagany model, ilość, obciążenie, parametry kąpieli i rysunek lub zdjęcie układu podnoszenia.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz hak z uchem HWF z CECHO.
CECHO pomaga dobrać oryginalny osprzęt pewag winner fire do parametrów procesu i układu podnoszenia.
Wyślij zapytanie o HWF →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
