Hak widełkowy z zapadką XCZW klasy 10

Opis produktu

CECHO · AKCESORIA ZAWIESIOWE · KLASA 10

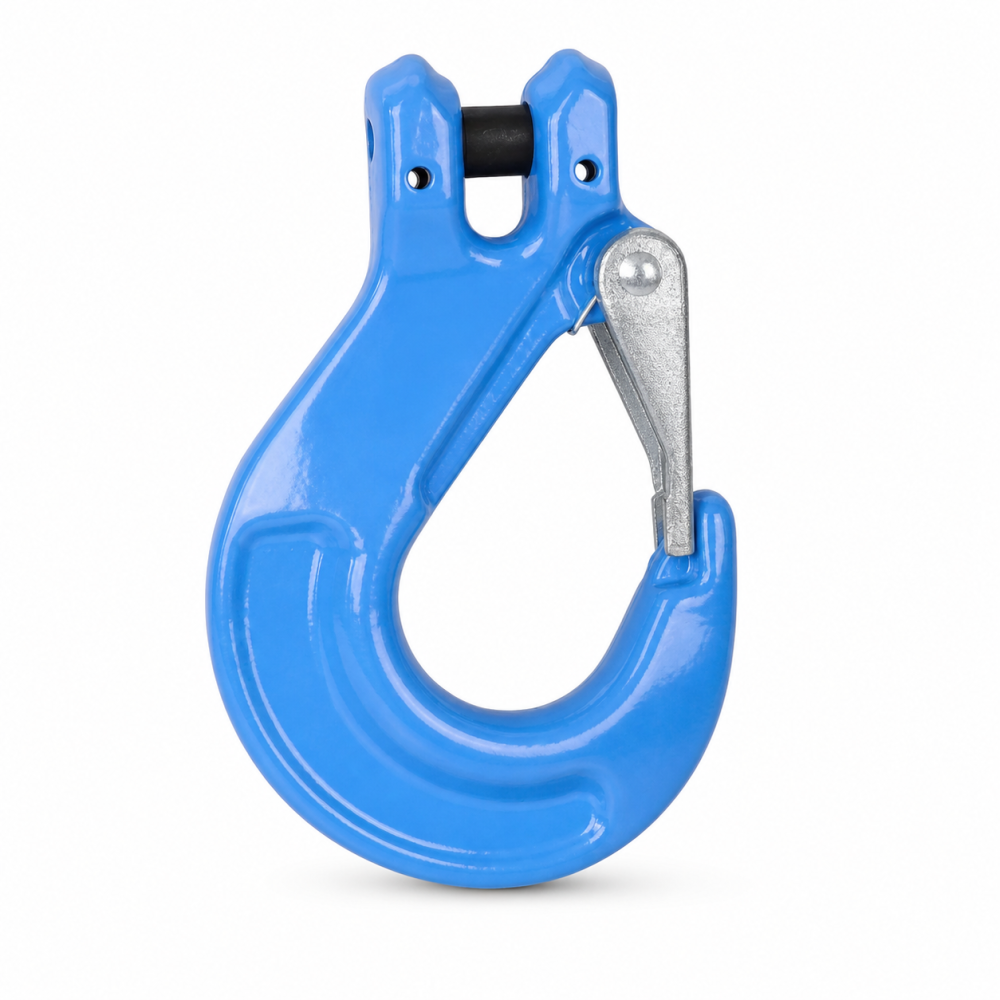

Hak widełkowy z zapadką XCZW klasy 10

Hak XCZW stanowi zakończenie zawiesia łańcuchowego klasy 10. Widełki ze sworzniem łączą go bezpośrednio z łańcuchem, a sprężynowa zapadka domyka gardziel i ogranicza przypadkowe wysunięcie punktu zaczepienia.

Zobacz warianty i ceny w sklepie ↗

Znasz już właściwy wariant? Kup w firmowym sklepie CECHO. Potrzebujesz doboru? Napisz do CECHO.

Zakres DOR elementu1,4–40 t

Dobór6–32 mm

ZastosowanieHak końcowy · zapadka

DANE DO DOBORU

Wymiary i warianty

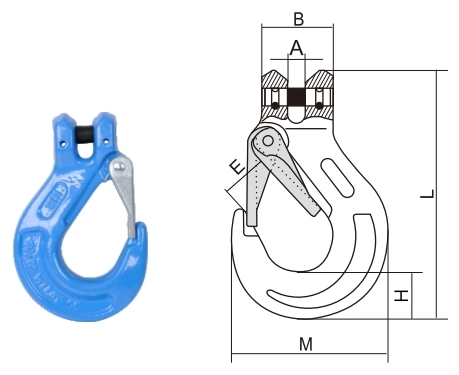

Hak widełkowy z zapadką XCZW klasy 10 — rysunek wymiarowy — Oznaczenia wymiarów odnoszą się do tabeli poniżej. Powiększ rysunek ↗

Hak widełkowy z zapadką XCZW klasy 10 — parametry wariantów
Symbol	Łańcuch [mm]	DOR [t]	A [mm]	B [mm]	E [mm]	H [mm]	M [mm]	L [mm]	Masa [kg]
XCZW1400	6	1,4	7,5	32	18,5	21	68,5	109	0,33
XCZW2500	8	2,5	9,5	37	25	27,5	88	134	0,7
XCZW4000	10	4	12	48	28	33,5	105,5	161,5	1,3
XCZW6700	13	6,7	15	59	38	42	134	203	2,3
XCZW10000	16	10	18,5	70	44	50	160,5	248	3,6
XCZW16000	20	16	25	85	52	56	190,5	297	7
XCZW19000	22	19	27	100	66	62	214,5	326	12,1
XCZW26500	26	26,5	30,5	118	72	73	248	383	16,1
XCZW40000	32	40	37,5	149	87	87	281	474	27,2

Na telefonie przesuń tabelę w bok, aby zobaczyć wszystkie kolumny.

DOR podano w tonach. Wymiary i masy dotyczą danego wariantu. Nośność kompletnego zawiesia zależy również od jego konfiguracji, kątów pracy oraz pozostałych komponentów.

PRAWIDŁOWA KONFIGURACJA

Jak dobrać właściwy wariant?

Porównaj średnicę łańcucha, DOR i prześwit gardzieli. Sprawdź sworzeń oraz samoczynny powrót zapadki. Ładunek powinien opierać się w siodle haka; nie obciążaj zapadki ani noska.

Dane do zapytania

Prześlij symbol, rozmiar, wymagane DOR, liczbę sztuk oraz zdjęcie lub rysunek współpracujących elementów. Opisz warunki pracy i ograniczenia miejsca przy połączeniu.

Kontrola przed użyciem

Sprawdź oznaczenia, kompletność, pęknięcia, odkształcenia, zużycie i korozję. Uszkodzonego elementu nie używaj. Montaż, eksploatację i kontrole prowadź zgodnie z instrukcją właściwego wyrobu.

Dokumentacja i dobór

Dobierając część do istniejącego układu, sprawdź jej identyfikację i dokumentację. Sama klasa wytrzymałości lub kolor nie potwierdzają zgodności wszystkich połączeń.

biuro@cecho.pl
+48 33 825 04 84

Wsparcie techniczne i serwis

Potrzebujesz oceny zużycia albo pomocy przy wymianie elementu? Prześlij oznaczenia i zdjęcia całego układu.

Dariusz Skwarek
dskwarek@cecho.pl
+48 692 943 742

PRAKTYCZNE PYTANIA

Najczęściej zadawane pytania

Czy to hak samoblokujący?

XCZW ma sprężynową zapadkę. Jeżeli potrzebujesz zamknięcia z mechanizmem blokującym, sprawdź serię XCBW.

Gdzie sprawdzić ceny i dostępne opcje?

W firmowym sklepie CECHO wybierzesz wariant i sprawdzisz aktualną ofertę. Dla nietypowej konfiguracji skontaktuj się z naszym zespołem.

Dobierz część do swojego zastosowania

Porównaj parametry w tabeli lub prześlij wymagania do CECHO.

Zobacz warianty i ceny w sklepie ↗

Zobacz pozostałe elementy kategorii →
