Strona główna » Produkty » Akcesoria zawiesiowe » Klasa 12 Plus » Hak widełkowy z zapadką pewag KHS G12 Plus
Hak widełkowy z zapadką pewag KHS G12 Plus
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER G12 PLUS · KLASA 12 PLUS
Hak widełkowy pewag KHS G12 Plus z zapadką i powiększoną gardzielą. Szerokie widełki osłaniają wewnętrzne ogniwo łańcucha, a znaki kontrolne pomagają ocenić odkształcenie haka.
2,36–8,2 tDopuszczalne obciążenie robocze4 wykonania w tabeli producenta

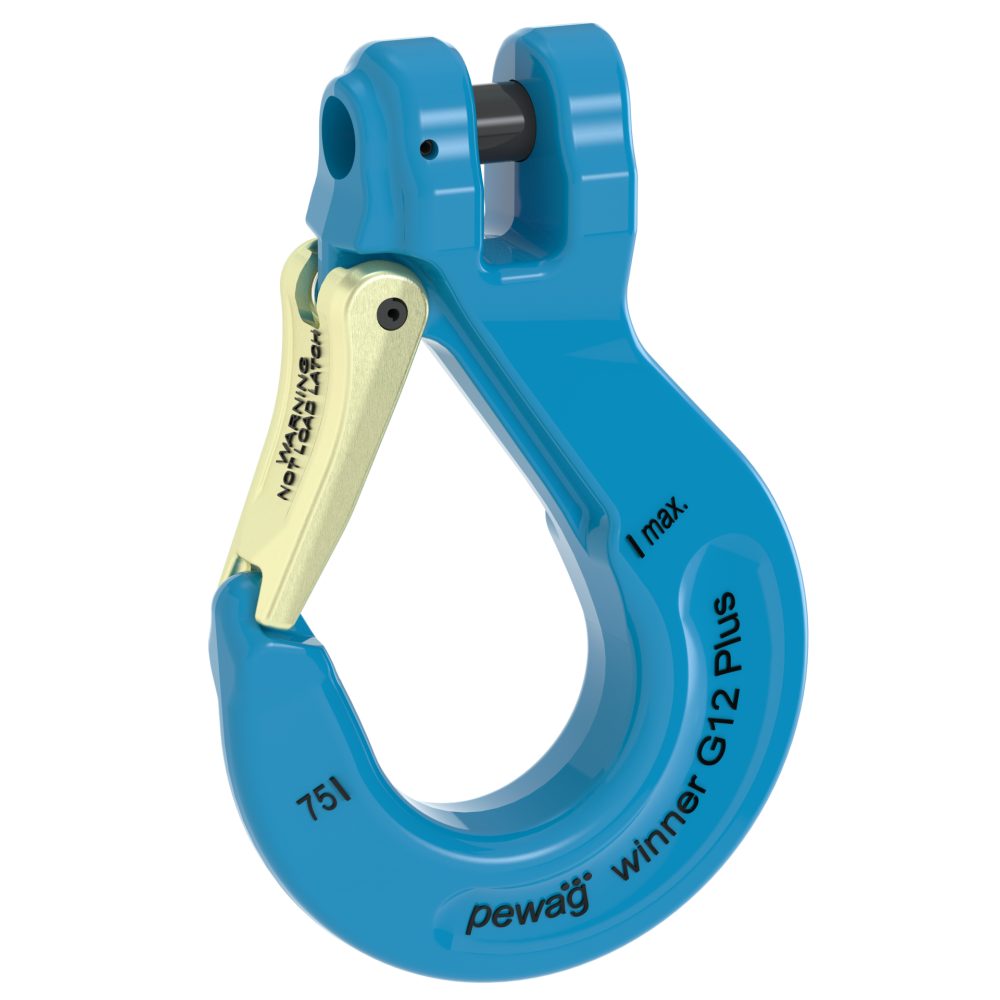

Zdjęcie przedstawia konstrukcję modelu. Rozmiar dobierz według oznaczenia i tabeli.
Potrzebujesz doboru haka widełkowego z zapadką KHS G12 Plus?
Podaj wymagany DOR, oznaczenie łańcucha i wymiary połączenia.
Zapytaj CECHO o KHS G12 Plus →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak widełkowy z zapadką pewag KHS G12 Plus — najważniejsze informacje
PEWAG WINNERKlasa 12 PlusOsprzęt do podnoszenia
ZAKRES DOR2,36–8,2 tCztery rozmiary 7–13
DOKUMENTACJAEN 1677-2Z parametrami G12 Plus
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
OSPRZĘT DO PODNOSZENIA G12 PLUS
Wygodne podpinanie ładunku i kontrola stanu haka.
KHS G12 Plus łączy się bezpośrednio z właściwym łańcuchem przez sworzeń widełkowy. Duża gardziel ułatwia zaczepienie punktu podnoszenia, a szeroka część widełkowa chroni znajdujące się wewnątrz ogniwo.
Zapadka zamyka gardziel, lecz nie jest elementem nośnym. Obciążenie musi spoczywać w siodle haka; przed podnoszeniem sprawdź swobodę ułożenia połączenia i działanie zapadki.
Znaki kontrolne wykute w korpusie pozwalają ocenić trwałe odkształcenie. Ich interpretację i kryteria wycofania należy stosować zgodnie z instrukcją G12 Plus. Cztery rozmiary mają DOR 2,36/3,2/5,4/8,2 t.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG

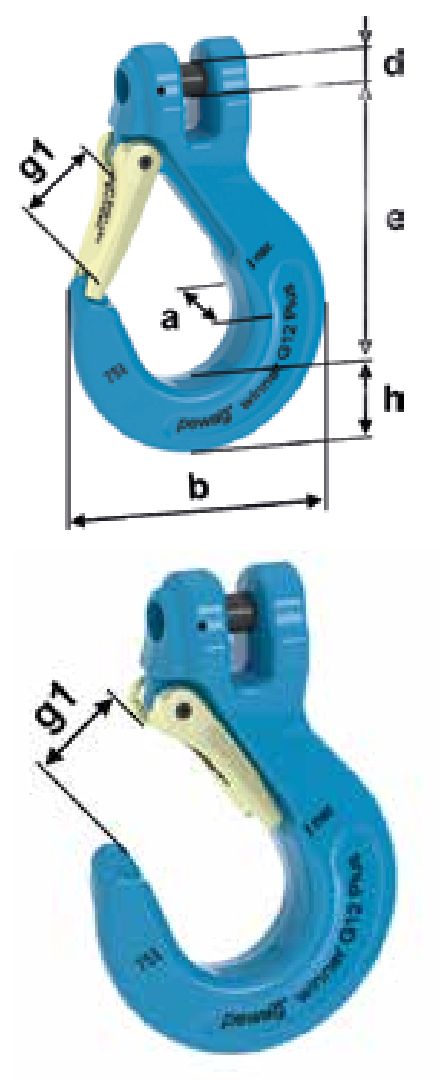

Rysunek wymiarowy i tabela KHS G12 Plus
Aktualne parametry czterech wykonań według pewag. DOR przeliczono z kg na tony. Każdy rozmiar ma oddzielny wiersz.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | LC [kN] | e [mm] | h [mm] | a [mm] | d [mm] | g1 [mm] | b [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|
| KHS 7 G12 Plus | 2,36 | 47 | 106 | 26 | 19 | 9,8 | 36 | 101 | 0,85 |
| KHS 8 G12 Plus | 3,2 | 63 | 105 | 26 | 19 | 11,0 | 36 | 101 | 0,85 |
| KHS 10 G12 Plus | 5,4 | 100 | 121 | 33 | 29 | 14,3 | 41 | 118 | 1,7 |
| KHS 13 G12 Plus | 8,2 | 160 | 148 | 43 | 30 | 17,5 | 49 | 147 | 3 |
DOR w tonach, wymiary w mm, masa w kg/szt. LC w kN jest siłą mocowania, nie udźwigiem. Dopuszczalne obciążenie całego układu wymaga doboru wszystkich komponentów i warunków pracy. Źródło: karta producenta pewag KHS G12 Plus ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz hak widełkowy z zapadką KHS G12 Plus.
Pełne oznaczenie modelu, obciążenie i geometria połączenia są podstawą doboru.
Punkt podnoszenia
Sprawdź gardziel g1, grubość punktu zaczepienia i kierunek obciążenia. Uwzględnij nośność całego układu i kąt pracy cięgien.
Stan zabezpieczenia
Zapadka ma domykać się swobodnie. Sprawdź jej sprężynę, sworzeń i korpus haka, zanim obciążysz zawiesie.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Katalog pewag G12 Plus, s. 33, wskazuje EN 1677-2 z modyfikacjami parametrów dla klasy G12 Plus. Stosuj aktualną instrukcję komponentów G12 Plus i instrukcję systemu podnoszenia. Nie przenoś zasad montażu ani części zamiennych automatycznie z innej serii.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta KHS G12 Plus i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Do widełek stosuj właściwy zestaw KBS G12 Plus. Zapadkę dobiera się według tabeli SFG-K. Kontroluj domykanie, ślady zużycia, pęknięcia i znaki kontrolne; nie prostuj odkształconego haka.
Zobacz zakres serwisu CECHO →PYTANIA O KHS G12 Plus
Co sprawdzić przed doborem?
Kto produkuje hak widełkowy z zapadką KHS G12 Plus?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy KHS ma bezpieczne zamknięcie takie jak KLH?
KHS ma zapadkę zamykającą gardziel. KLH jest odrębnym hakiem bezpiecznym z inną konstrukcją zamknięcia.
Czy wolno obciążać zapadkę?
Nie. Zapadka zabezpiecza otwór, a obciążenie powinno spoczywać w siodle haka.
Czy KHS 7 i KHS 8 mają takie same parametry?
Mają wspólną gardziel 36 mm i masę 0,85 kg, lecz inne DOR, średnicę sworznia d i długość e. Dobiera się je oddzielnie.
Jakie informacje przesłać do wyceny?
Podaj model, wymagany DOR, oznaczenie łańcucha i współpracujących elementów, liczbę cięgien oraz warunki pracy.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz hak widełkowy z zapadką KHS G12 Plus z CECHO.
Prześlij oznaczenia współpracujących elementów i warunki podnoszenia. CECHO pomoże dobrać rozmiar oraz zgodne połączenia systemu G12 Plus.
Wyślij zapytanie o KHS G12 Plus →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
