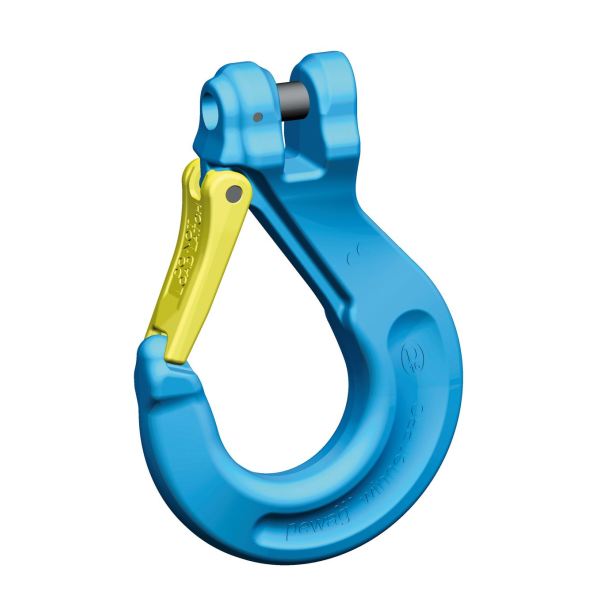

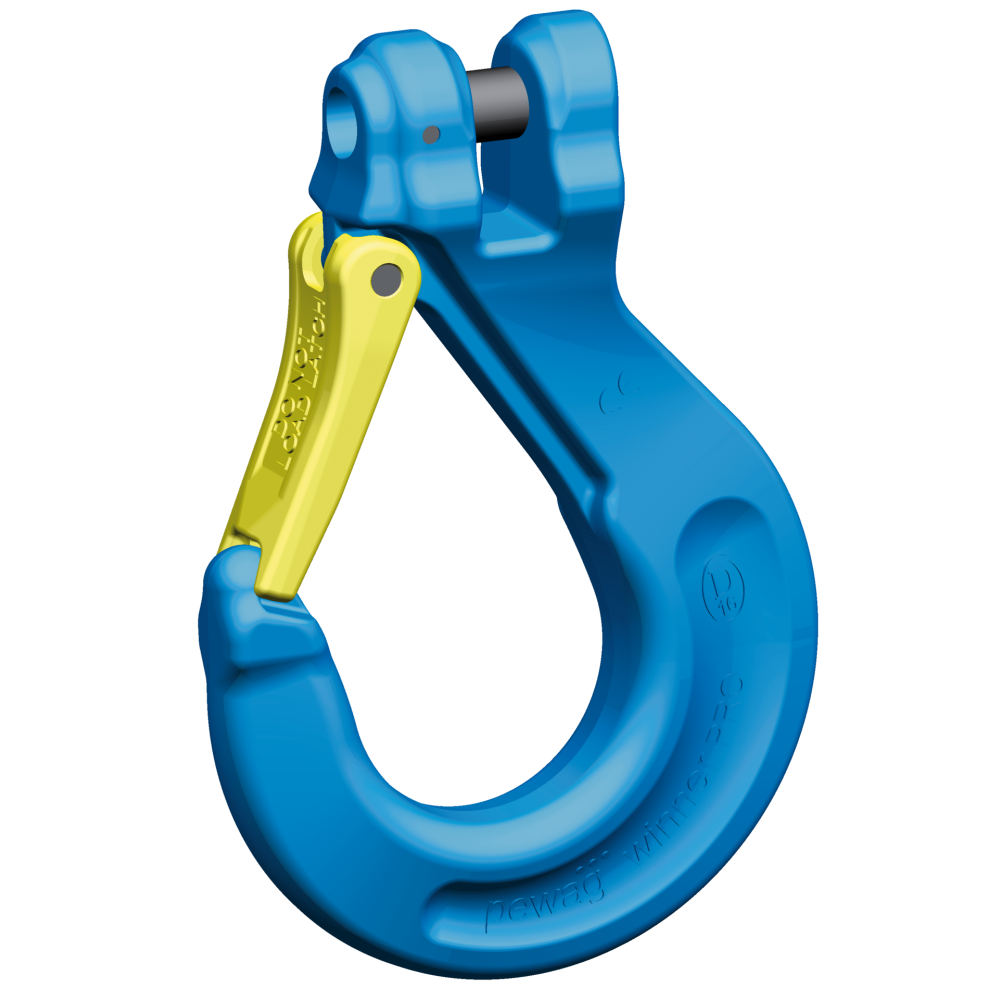

Hak widełkowy z zabezpieczeniem KHSWP
Producent: pewagDystrybucja i dobór: CECHO
PEWAG · HAK Z ZABEZPIECZENIEM KLASY 12
Hak widełkowy pewag KHSWP klasy 12 z zapadką zabezpieczającą. Szeroka gardziel ułatwia przyłączenie do punktu zaczepienia.
2,36–12,5 tDopuszczalne obciążenie robocze4 wykonania w tabeli producenta
Potrzebujesz doboru haka KHSWP?
Podaj KHSWP, średnicę łańcucha, wymagane DOR i wymiary zaczepu. Przy częściach zamiennych dołącz zdjęcie haka i zapadki.
Zapytaj CECHO o KHSWP →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak pewag KHSWP — najważniejsze informacje
PEWAG G12Klasa 12Hak z zapadką
KONSTRUKCJASzeroka gardzielMasywne widełki
CZĘŚCISFGWP-KZestaw zapadki
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Szerokie otwarcie, masywne widełki i kontrola zużycia.
KHSWP jest końcówką zawiesia z połączeniem widełkowym. Masywniejsza strefa widełek ogranicza zużycie podczas przypadkowego kontaktu z podłożem, a kute znaczniki ułatwiają kontrolę odkształcenia.
Zapadka zabezpiecza przed przypadkowym wysunięciem przyłącza z gardzieli. Aktualna karta producenta wskazuje wymienny zestaw zapadki SFGWP-K.
Siłę przenosi korpus i siodło haka. Na zapadce widnieje ostrzeżenie zakazujące jej obciążania; nie wolno traktować jej jako powierzchni podparcia ładunku.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

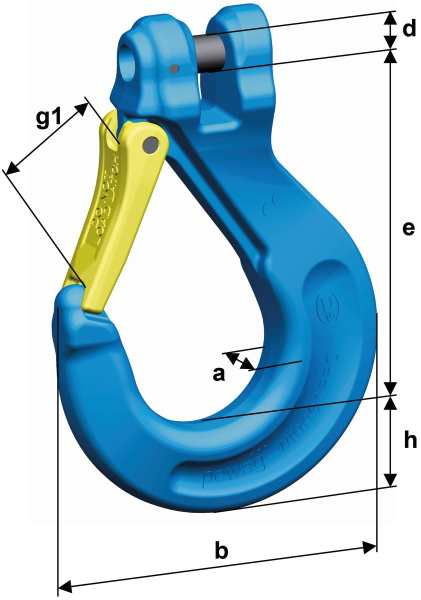

Rysunek wymiarowy i tabela KHSWP
Aktualna karta pewag podaje rozmiary 7, 8, 13 i 16. Parametry starszego KHSWP 10 potwierdź dla konkretnego wykonania.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | e [mm] | h [mm] | a [mm] | d [mm] | g1 [mm] | b [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|
| KHSWP 7 | 2,36 | 105 | 26 | 19 | 9,5 | 36 | 101 | 0,85 |
| KHSWP 8 | 3 | 105 | 26 | 19 | 10,7 | 36 | 101 | 0,85 |
| KHSWP 13 | 8 | 148 | 43 | 30 | 17,5 | 49 | 147 | 2,99 |
| KHSWP 16 | 12,5 | 173 | 51 | 35 | 21 | 59 | 176 | 5,1 |
DOR = dopuszczalne obciążenie robocze (WLL), podane w tonach. Masa własna w kg/szt., wymiary w mm. Źródło: karta producenta pewag KHSWP ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz KHSWP do rzeczywistego przyłącza.
Dobór obejmuje cały układ: łańcuch, połączenie i sposób obciążenia.
Geometria połączenia
Sprawdź otwarcie g1, grubość a oraz szerokość b. Punkt zaczepienia nie może opierać się na zapadce ani wymuszać obciążenia bocznego.
Montaż i kontrola
Sprawdź oznaczenia i stan techniczny. Montaż oraz wymianę części należy wykonać według instrukcji właściwego modelu.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Zasady doboru, montażu i kontroli przedstawia instrukcja komponentów pewag G12 ↗. Należy stosować wydanie odpowiadające dostarczanemu wykonaniu.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta KHSWP i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Podczas kontroli sprawdź korpus, połączenie widełkowe i zabezpieczenia. Prześlij pełne oznaczenie oraz zdjęcia do doboru części; elementy odkształcone wymagają wycofania do oceny.
Zobacz zakres serwisu CECHO →PYTANIA O KHSWP
Co sprawdzić przed doborem?
Kto produkuje hak KHSWP?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy zapadka może przenosić ciężar ładunku?
Nie. Zapadka zabezpiecza gardziel; obciążenie przenosi prawidłowo podparty korpus haka.
Jak zamówić właściwą zapadkę?
Prześlij model, rozmiar i zdjęcie haka. Aktualna karta KHSWP wskazuje zestaw SFGWP-K; zgodność trzeba sprawdzić dla danego wykonania.
Jakie informacje przesłać do wyceny?
Podaj KHSWP, średnicę łańcucha, wymagane DOR i wymiary zaczepu. Przy częściach zamiennych dołącz zdjęcie haka i zapadki.
