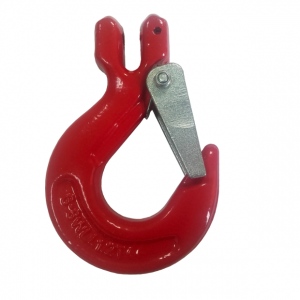

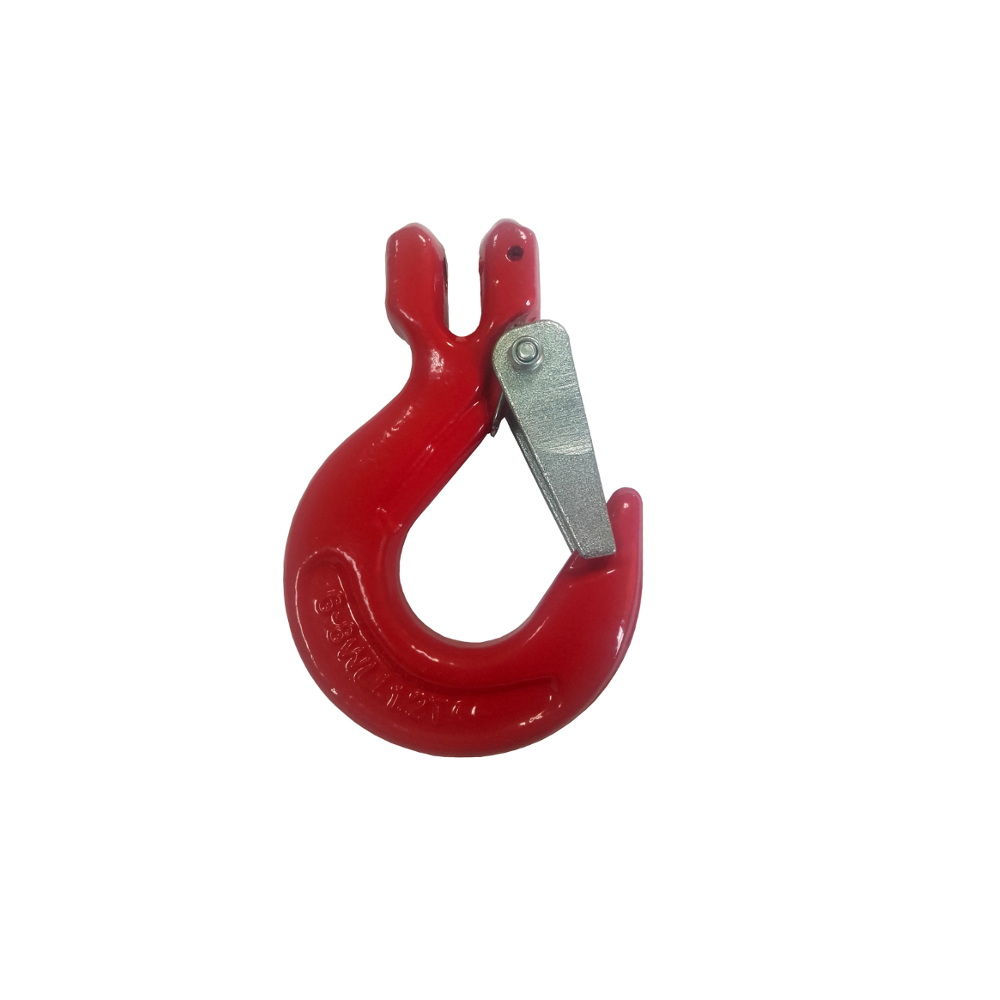

Hak widełkowy CZW
CECHO · OSPRZĘT DO ZAWIESI
HAK WIDEŁKOWY Z ZAPADKĄ · KLASA 8
Hak widełkowy CZW klasy 8 z zapadką sprężynową. Umożliwia bezpośrednie zakończenie zgodnego łańcucha za pomocą połączenia sworzniowego.
1,12–15 tDopuszczalne obciążenie robocze7 wykonań w tabeli doboru
Potrzebujesz doboru haka CZW?
Podaj CZW, średnicę i klasę łańcucha, wymagane DOR oraz wymiary punktu zaczepienia. Przy naprawie dołącz zdjęcia.
Zapytaj CECHO o CZW →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak CZW — najważniejsze informacje
KLASA 8Hak widełkowyDo zawiesi łańcuchowych
POŁĄCZENIESworzeń w widełkachBez dodatkowego ogniwa
ZABEZPIECZENIEZapadka sprężynowaKontrola zamknięcia
WSPARCIE CECHODobór i serwisKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Kompaktowe zakończenie cięgna z zapadką.
Połączenie widełkowe CZW pozwala zamontować hak na odpowiednim ogniwie łańcucha bez dodatkowej złączki. Zgodność średnicy, klasy i sworznia trzeba sprawdzić dla całego połączenia.
CZW ma zapadkę sprężynową. Jest to inna konstrukcja zamknięcia niż ryglowany mechanizm haka bezpiecznego CBW.
Przyłącze ładunku ma spoczywać w siodle. Zapadka powinna domykać się swobodnie; nie może przenosić ciężaru ani być dociskana przez zbyt duży zaczep.
Dobierz kompletne zawiesie łańcuchowe →DANE KATALOGOWE CECHO

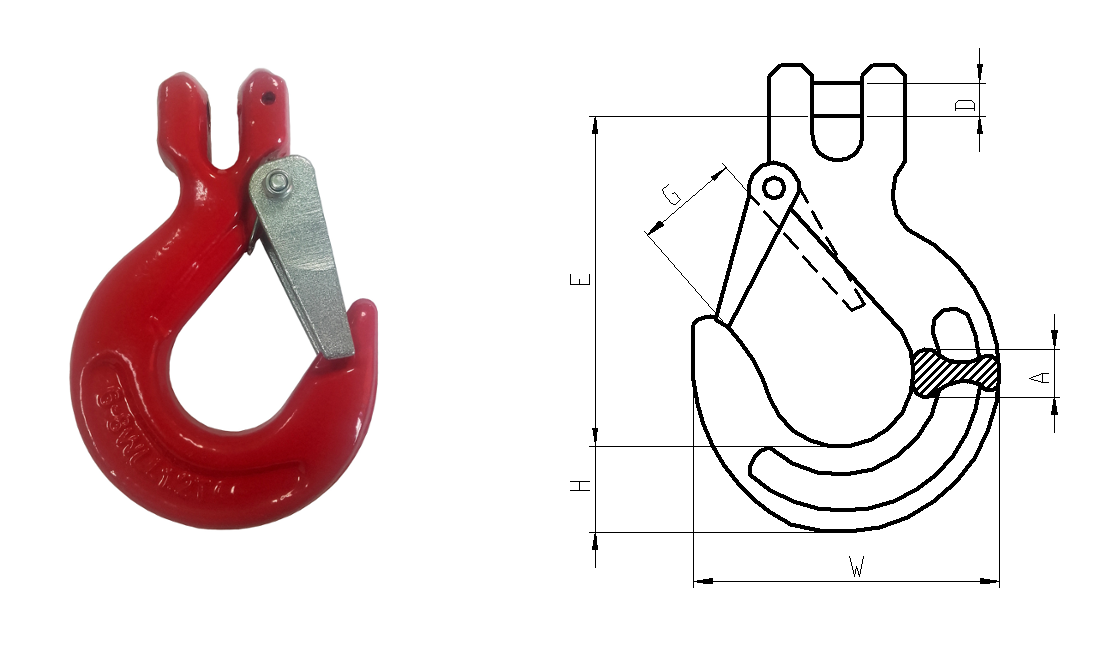

Rysunek wymiarowy i tabela CZW
Siedem wykonań CZW od rozmiaru 6 do 22, DOR od 1,12 do 15 t. Wymiary E, G i H odniesiono do rysunku.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | Rozmiar | DOR [t] | E [mm] | G [mm] | H [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|
| CZW 112 | 6 | 1,12 | 76 | 26 | 23 | 0,32 |
| CZW 200 | 7/8 | 2 | 85,5 | 29 | 32,5 | 0,52 |
| CZW 315 | 10 | 3,15 | 104 | 39 | 35 | 1,05 |
| CZW 530 | 13 | 5,3 | 128 | 47 | 42,5 | 2 |
| CZW 800 | 16 | 8 | 150 | 55 | 54 | 3,7 |
| CZW 1250 | 20 | 12,5 | 180 | 61 | 58 | 6 |
| CZW 1500 | 22 | 15 | 213 | 72 | 62 | 10,4 |
DOR / WLL w tonach, wymiary w mm, masa w kg/szt. Tabela przedstawia wykonania katalogowe; dostępność i zgodność konkretnego elementu potwierdzamy przy doborze. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Dobierz CZW do rozmiaru łańcucha.
Dobór obejmuje element oraz cały układ zawiesia: połączenia, kąty i sposób obciążenia.
Geometria połączenia
Sprawdź połączenie widełkowe oraz otwarcie G. Zweryfikuj, czy punkt zaczepienia pasuje do siodła i pozwala zamknąć zapadkę.
Montaż i kontrola
Montaż i kontrolę wykonuj według instrukcji właściwego wyrobu. Sprawdź oznaczenia, zużycie, odkształcenia i zabezpieczenie połączenia.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Przy doborze potwierdzamy pełne oznaczenie, normę właściwą dla wykonania oraz wymagane dokumenty dostawy. Instrukcja użytkowania i dokumentacja konkretnego wyrobu określają warunki pracy oraz kryteria kontroli.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Sprawdź korpus, połączenia, czytelność oznaczeń i działanie zabezpieczenia. Element z pęknięciem, odkształceniem lub nadmiernym zużyciem wycofaj do oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA O CZW
Co sprawdzić przed doborem?
Jak dobrać właściwe wykonanie?
Potrzebne są symbol i rozmiar elementu, wymagane DOR oraz wymiary współpracujących części. CECHO pomaga sprawdzić zgodność całego układu.
Czym CZW różni się od CBW?
CZW ma sprężynową zapadkę gardzieli. CBW wykorzystuje ryglowany mechanizm haka bezpiecznego. Dobór części zależy od dokładnego modelu.
Czy można wymienić samą zapadkę?
Można dobrać właściwy zestaw naprawczy po oznaczeniu i rozmiarze haka. Przed wymianą należy ocenić również stan korpusu i połączenia widełkowego.
Jakie informacje przesłać do wyceny?
Podaj CZW, średnicę i klasę łańcucha, wymagane DOR oraz wymiary punktu zaczepienia. Przy naprawie dołącz zdjęcia.
DOBÓR I KONTAKT Z CECHO
Dobierz hak CZW z CECHO.
Podaj CZW, średnicę i klasę łańcucha, wymagane DOR oraz wymiary punktu zaczepienia. Przy naprawie dołącz zdjęcia.
Wyślij zapytanie o CZW →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
