Hak skracający z zabezpieczeniem PSW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER · OSPRZĘT KLASY 10
Hak PSW z uchem i zabezpieczeniem przed przypadkowym wypięciem łańcucha. Skracanie cięgien pewag winner klasy 10 i dobór osprzętu z CECHO.
2,5–10 tDopuszczalne obciążenie robocze4 wykonań w tabeli producenta

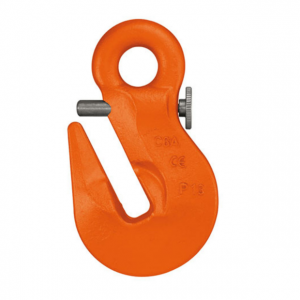

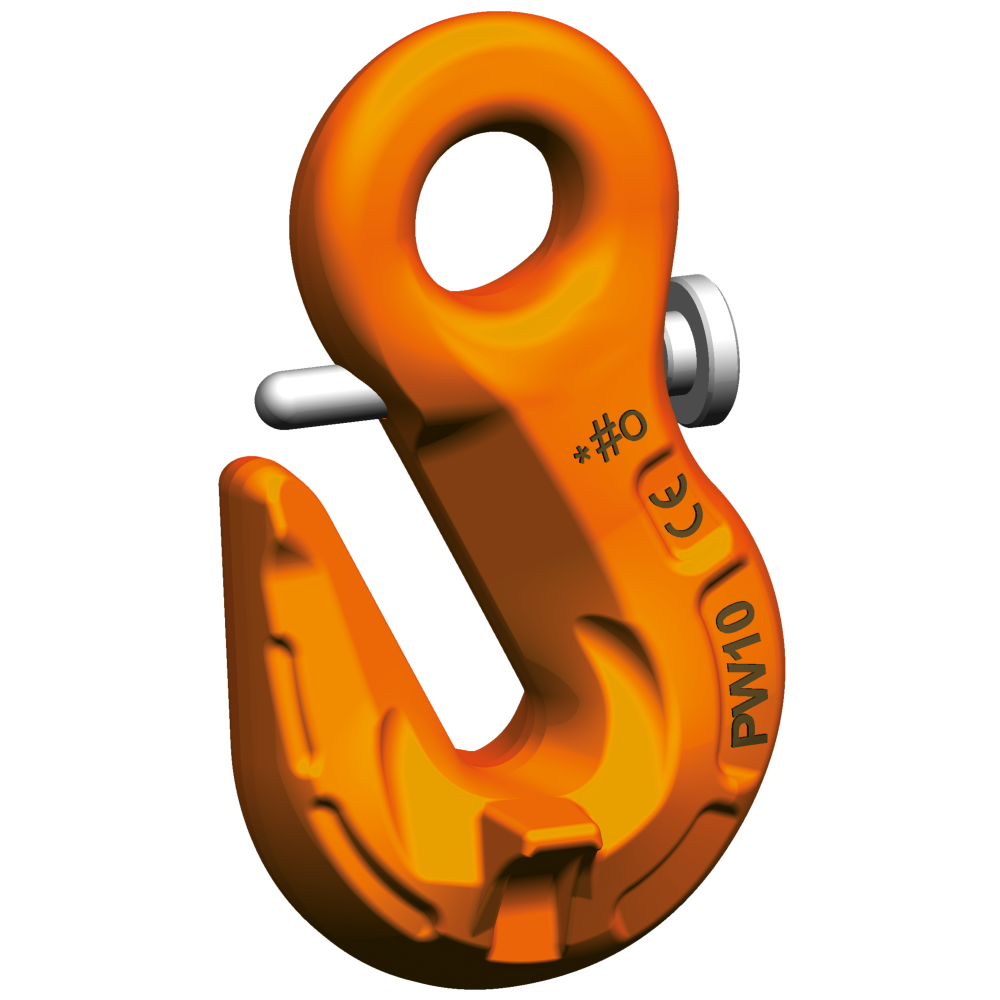

Oryginalna grafika pewag przedstawia PSW ze sworzniem zabezpieczającym.
Potrzebujesz doboru haka PSW?
Prześlij średnicę i klasę łańcucha oraz wymaganą długość roboczą.
Zapytaj CECHO o PSW →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak pewag PSW — najważniejsze informacje
PEWAG WINNERKlasa 10Hak skracający do łańcucha
ZABEZPIECZENIESworzeń blokującyOchrona przed wypięciem ogniwa
DOKUMENTACJAEN 1677-1Parametry klasy 10 · CE
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
SKRACANIE CIĘGIEN · PEWAG WINNER
Skracanie cięgna z zabezpieczeniem ogniwa.
PSW to hak skracający z uchem i zabezpieczeniem, które chroni łańcuch przed przypadkowym wypięciem. Wyprofilowane podparcie ogniwa pozwala skracać prawidłowo dobrane cięgno bez redukcji DOR z tego powodu.
Producent przewiduje PSW do systemu Connex i doposażania istniejących układów. CECHO pomoże dobrać hak do średnicy łańcucha oraz sprawdzić potrzebne połączenie.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

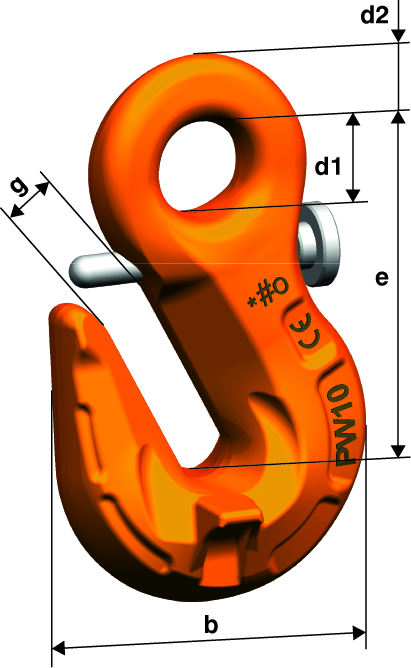

Rysunek wymiarowy i tabela PSW
Porównaj DOR, rozmiar łańcucha i wymiary ucha. Tabela dotyczy PSW z dodatkowym zabezpieczeniem.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | e [mm] | b [mm] | d1 [mm] | d2 [mm] | g [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|
| PSW 7/8 | 2,5 | 65 | 57 | 16 | 12 | 9 | 0,4 |
| PSW 10 | 4 | 77 | 71 | 20 | 14 | 12 | 0,75 |
| PSW 13 | 6,7 | 101 | 92 | 26 | 19 | 15 | 1,61 |
| PSW 16 | 10 | 121 | 113 | 32 | 23 | 19 | 2,73 |
DOR = dopuszczalne obciążenie robocze (WLL), podane w tonach. Masa własna w kg/szt., wymiary w mm. Źródło: karta producenta pewag PSW ↗.
DOBÓR Z DYSTRYBUTOREM
Dopasuj PSW do swojego łańcucha.
Dobór obejmuje cały układ zawiesia. CECHO pomoże ustalić zgodne wykonanie i połączenie.
Długość i konfiguracja
Podaj liczbę cięgien, wymaganą długość roboczą i sposób podwieszenia. DOR całego zawiesia trzeba ustalić z uwzględnieniem jego konfiguracji.
Warunki pracy
Opisz temperaturę, częstotliwość regulacji i wymagane dokumenty. Przy wymianie prześlij zdjęcia obecnego osprzętu i czytelne oznaczenia.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Dla PSW pewag podaje EN 1677-1 z parametrami mechanicznymi klasy 10 i oznakowanie CE. Montaż, kontrolę oraz używanie zabezpieczenia prowadź według instrukcji właściwego wyrobu.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta PSW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Zabezpieczenie PSW jest dostępne jako część zamienna. Prześlij rozmiar haka i zdjęcia mechanizmu; CECHO pomoże potwierdzić zgodny element oraz zakres przeglądu.
Zobacz zakres serwisu CECHO →PYTANIA O PSW
Co sprawdzić przed doborem?
Kto produkuje hak PSW?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czym PSW różni się od PW?
PSW ma dodatkowe zabezpieczenie chroniące osadzone ogniwo przed przypadkowym wypięciem. Przy identyfikacji trzeba sprawdzić mechanizm, oznaczenie i rozmiar.
Czy PSW zmniejsza DOR przy skracaniu?
Według pewag prawidłowe skracanie tym hakiem nie wymaga redukcji DOR z tego powodu. Nadal obowiązują ograniczenia całego zawiesia i instrukcja producenta.
Jaki zakres obejmuje tabela PSW?
Tabela zawiera PSW 7/8, 10, 13 i 16, o DOR od 2,5 do 10 t. Dane nie są tabelą wymiarów haka PW bez zabezpieczenia.
Jakie informacje przesłać do wyceny?
Podaj oznaczenie haka, średnicę i klasę łańcucha, liczbę cięgien oraz wymaganą długość roboczą. Przy wymianie dołącz zdjęcia połączenia i tabliczki zawiesia.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz hak PSW z CECHO.
Prześlij parametry łańcucha i opis zastosowania. Przygotujemy propozycję właściwego wykonania oraz ofertę dla firmy.
Wyślij zapytanie o PSW →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
