Strona główna » Produkty » Akcesoria zawiesiowe » Klasa 12 Plus » Hak skracający z zabezpieczeniem pewag PS G12 Plus
Hak skracający z zabezpieczeniem pewag PS G12 Plus
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER G12 PLUS · KLASA 12 PLUS
Hak skracający z uchem pewag PS G12 Plus z bolcem zabezpieczającym. Bolec ogranicza przypadkowe wysunięcie łańcucha ze szczeliny podczas pracy układu.
2,36–8,2 tDopuszczalne obciążenie robocze4 wykonania w tabeli producenta

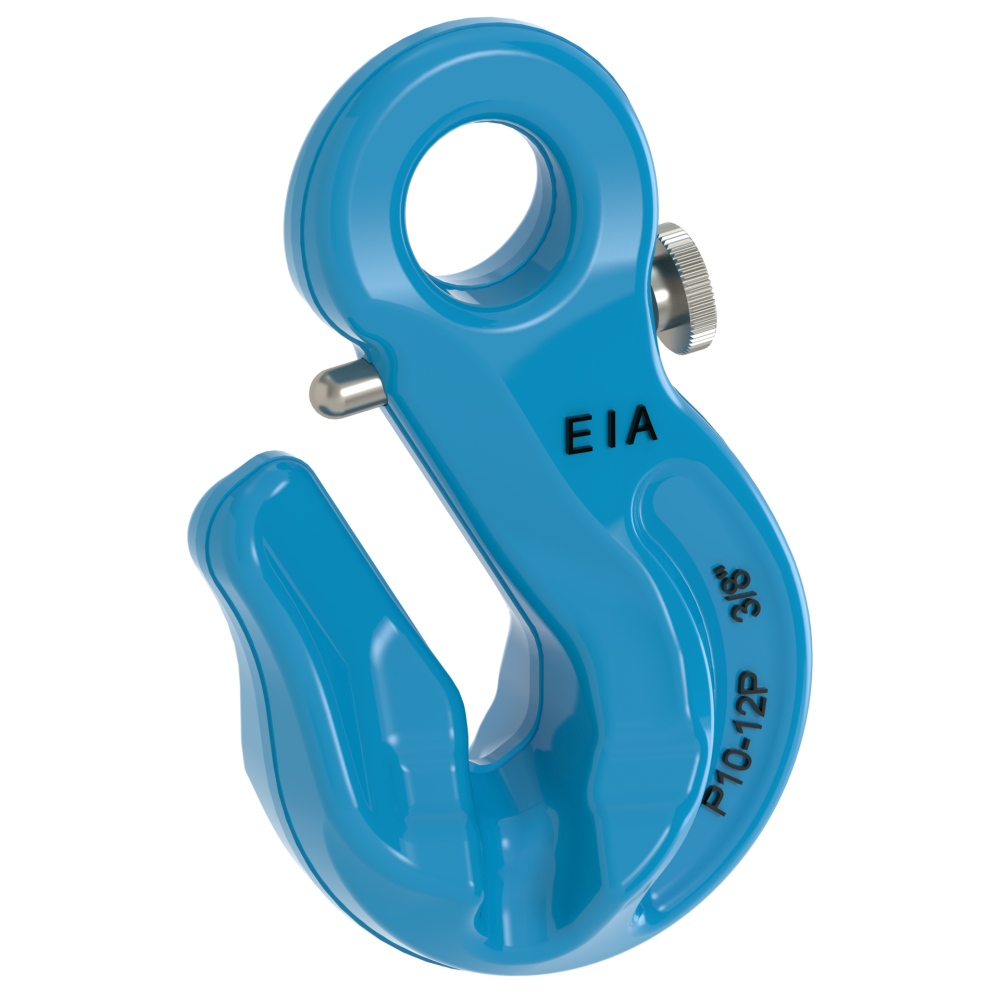

Zdjęcie przedstawia konstrukcję modelu. Rozmiar dobierz według oznaczenia i tabeli.
Potrzebujesz doboru haka skracającego z zabezpieczeniem PS G12 Plus?
Podaj wymagany DOR, oznaczenie łańcucha i wymiary połączenia.
Zapytaj CECHO o PS G12 Plus →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak skracający z zabezpieczeniem pewag PS G12 Plus — najważniejsze informacje
PEWAG WINNERKlasa 12 PlusOsprzęt do podnoszenia
ZAKRES DOR2,36–8,2 tCztery rozmiary 7–13
DOKUMENTACJAEN 1677-1Z parametrami G12 Plus
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
OSPRZĘT DO PODNOSZENIA G12 PLUS
Skracanie cięgna z zabezpieczeniem ogniwa.
PS G12 Plus reguluje długość cięgna przez osadzenie odpowiedniego ogniwa łańcucha w szczelinie. Bolec zabezpieczający utrzymuje ogniwo w prawidłowym położeniu i ogranicza jego przypadkowe wyjęcie.
Hak łączy się przez ucho z właściwym ogniwem Connex C G12 Plus. Rozmiary 7/8/10/13 mają DOR 2,36/3,2/5,4/8,2 t i wymagają doboru do odpowiedniego łańcucha.
Producent podaje także LC dla zastosowań mocujących. W tabeli zachowano tę wartość osobno w kN; przy podnoszeniu stosuje się DOR w tonach oraz zasady właściwe dla całego układu.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG

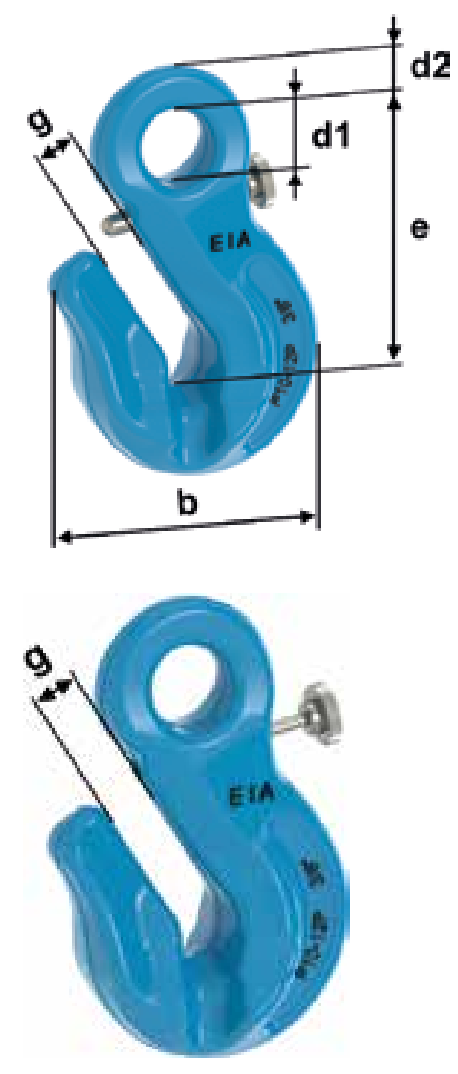

Rysunek wymiarowy i tabela PS G12 Plus
Aktualne parametry czterech wykonań według pewag. DOR przeliczono z kg na tony. Każdy rozmiar ma oddzielny wiersz.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | LC [kN] | e [mm] | b [mm] | d1 [mm] | d2 [mm] | g [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|
| PS 7 G12 Plus | 2,36 | 47 | 69 | 71 | 18 | 12 | 10,5 | 0,6 |
| PS 8 G12 Plus | 3,2 | 63 | 69 | 71 | 18 | 12 | 10,5 | 0,6 |
| PS 10 G12 Plus | 5,4 | 100 | 89 | 90 | 23 | 14 | 13 | 1,2 |
| PS 13 G12 Plus | 8,2 | 160 | 111 | 113 | 26 | 20 | 16,5 | 2,2 |
DOR w tonach, wymiary w mm, masa w kg/szt. LC w kN jest siłą mocowania, nie udźwigiem. Dopuszczalne obciążenie całego układu wymaga doboru wszystkich komponentów i warunków pracy. Źródło: karta producenta pewag PS G12 Plus ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz hak skracający z zabezpieczeniem PS G12 Plus.
Pełne oznaczenie modelu, obciążenie i geometria połączenia są podstawą doboru.
Połączenie przez ucho
Sprawdź d1, d2 i zgodność z ogniwem Connex C G12 Plus. Połączenie powinno zachować swobodę ustawienia bez klinowania.
Stan zabezpieczenia
Sprawdź bolec, jego działanie i pełne zabezpieczenie ogniwa. Dobór zestawu PSG oprzyj na konkretnym oznaczeniu PS G12 Plus.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Katalog pewag G12 Plus, s. 32, wskazuje EN 1677-1 z modyfikacjami parametrów dla G12 Plus. Instrukcja komponentów określa montaż i kontrolę zabezpieczenia. DOR i LC dotyczą różnych sposobów użycia i nie mogą być stosowane zamiennie.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta PS G12 Plus i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj korpus, ucho, szczelinę i bolec zabezpieczający. Części zabezpieczenia dobieraj z rodziny PSG G12 Plus według tabeli producenta; nie stosuj przypadkowych sworzni ani części z innej serii.
Zobacz zakres serwisu CECHO →PYTANIA O PS G12 Plus
Co sprawdzić przed doborem?
Kto produkuje hak skracający z zabezpieczeniem PS G12 Plus?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czym PS różni się od P?
PS ma bolec zabezpieczający, który ogranicza przypadkowe wysunięcie ogniwa ze szczeliny. P jest odrębnym wykonaniem bez tego bolca.
Czy LC w tabeli oznacza udźwig?
Nie. LC jest siłą mocowania podaną w kN. Podczas podnoszenia obowiązuje DOR w tonach i zasady doboru całego układu.
Jak dobrać części zabezpieczenia?
Potrzebny jest pełny symbol PS G12 Plus i rozmiar. CECHO dobiera właściwy zestaw PSG na podstawie dokumentacji producenta.
Jakie informacje przesłać do wyceny?
Podaj model, wymagany DOR, oznaczenie łańcucha i współpracujących elementów, liczbę cięgien oraz warunki pracy.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz hak skracający z zabezpieczeniem PS G12 Plus z CECHO.
Prześlij oznaczenia współpracujących elementów i warunki podnoszenia. CECHO pomoże dobrać rozmiar oraz zgodne połączenia systemu G12 Plus.
Wyślij zapytanie o PS G12 Plus →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
