Hak skracający z uchem pewag P G12 Plus
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER G12 PLUS · KLASA 12 PLUS
Hak skracający z uchem pewag P G12 Plus do regulacji długości cięgna. Głęboka szczelina skracająca i połączenie przez ogniwo Connex C pozwalają dopasować element do systemu G12 Plus.
2,36–8,2 tDopuszczalne obciążenie robocze4 wykonania w tabeli producenta

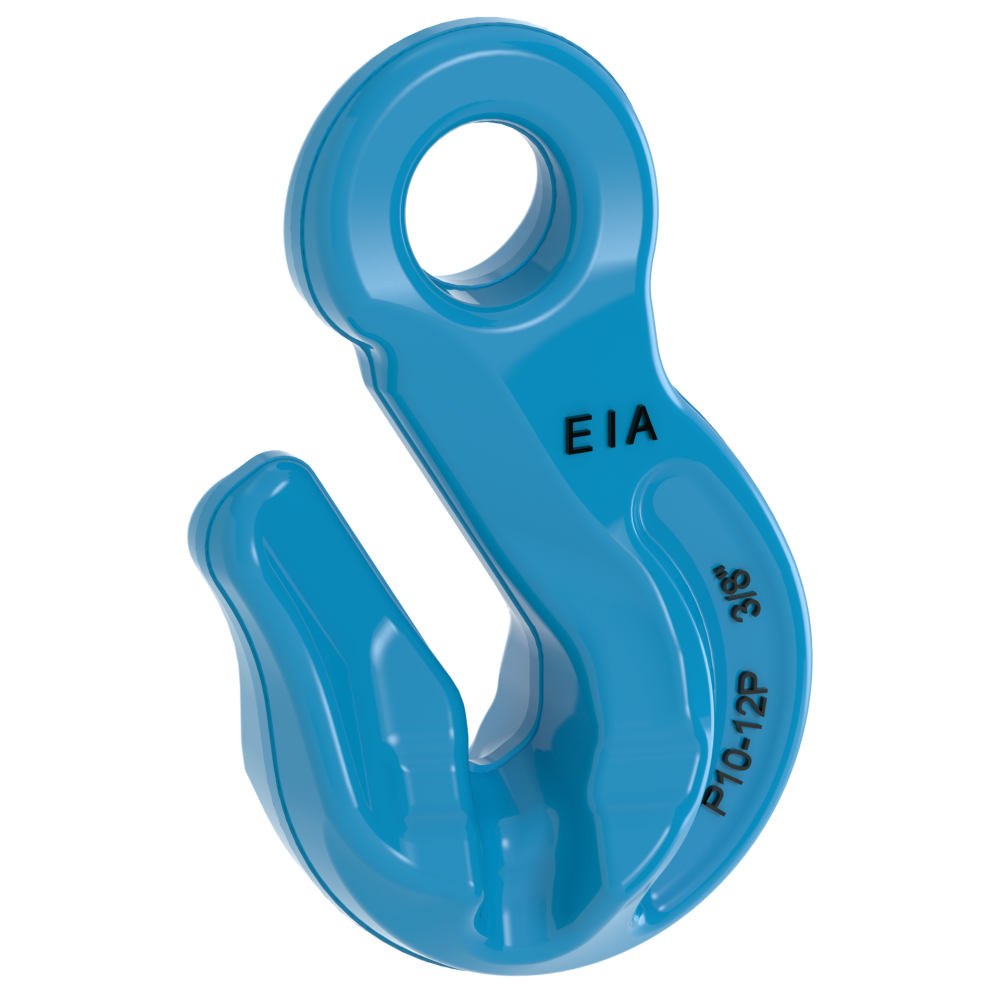

Zdjęcie przedstawia konstrukcję modelu. Rozmiar dobierz według oznaczenia i tabeli.
Potrzebujesz doboru haka skracającego z uchem P G12 Plus?
Podaj wymagany DOR, oznaczenie łańcucha i wymiary połączenia.
Zapytaj CECHO o P G12 Plus →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak skracający z uchem pewag P G12 Plus — najważniejsze informacje
PEWAG WINNERKlasa 12 PlusOsprzęt do podnoszenia
ZAKRES DOR2,36–8,2 tCztery rozmiary 7–13
DOKUMENTACJAEN 1677-1Z parametrami G12 Plus
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
OSPRZĘT DO PODNOSZENIA G12 PLUS
Skracanie łańcucha z połączeniem przez ucho.
P G12 Plus służy do skracania cięgien w systemach podnoszenia. Ogniwo łańcucha umieszcza się w głębokiej szczelinie, uzyskując wymaganą długość roboczą.
Szczelina ma głębokość co najmniej 5 × dn, gdzie dn jest średnicą nominalną łańcucha. Właściwe osadzenie ogniwa musi odpowiadać rysunkowi i instrukcji producenta.
Ucho umożliwia włączenie haka do odpowiednio dobranego układu przy użyciu ogniwa Connex C G12 Plus. To inne wykonanie niż KP z bezpośrednim mocowaniem widełkowym oraz PS z bolcem zabezpieczającym.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG

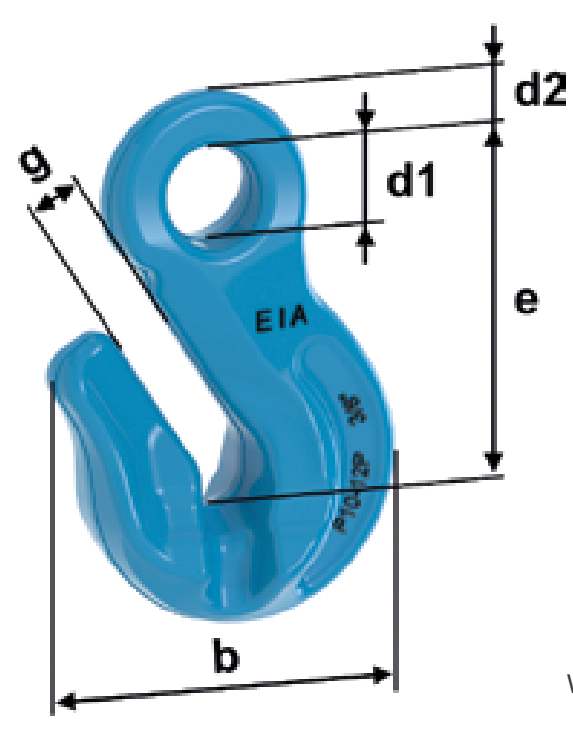

Rysunek wymiarowy i tabela P G12 Plus
Aktualne parametry czterech wykonań według pewag. DOR przeliczono z kg na tony. Każdy rozmiar ma oddzielny wiersz.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | e [mm] | b [mm] | d1 [mm] | d2 [mm] | g [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|
| P 7 G12 Plus | 2,36 | 69 | 71 | 18 | 12 | 10,5 | 0,6 |
| P 8 G12 Plus | 3,2 | 69 | 71 | 18 | 12 | 10,5 | 0,6 |
| P 10 G12 Plus | 5,4 | 89 | 90 | 23 | 14 | 13,0 | 1,2 |
| P 13 G12 Plus | 8,2 | 111 | 113 | 26 | 20 | 16,5 | 2,2 |
DOR w tonach, wymiary w mm, masa w kg/szt. Dopuszczalne obciążenie całego układu wymaga doboru wszystkich komponentów i warunków pracy. Źródło: karta producenta pewag P G12 Plus ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz hak skracający z uchem P G12 Plus.
Pełne oznaczenie modelu, obciążenie i geometria połączenia są podstawą doboru.
Połączenie ucha
Dobierz ogniwo C G12 Plus do ucha i pozostałych elementów. Sprawdź prześwit, swobodę ruchu oraz dopuszczalną konfigurację połączenia.
Długość robocza
Określ zakres skracania i liczbę cięgien. Osadź właściwe ogniwo w szczelinie zgodnie z instrukcją i sprawdź układ przed podnoszeniem.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Katalog pewag G12 Plus, s. 31, wskazuje EN 1677-1 z modyfikacjami parametrów dla G12 Plus. Stosuj instrukcję komponentów G12 Plus i instrukcję systemu podnoszenia. Parametry P nie zastępują tabel KP ani PS.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta P G12 Plus i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj ucho, szczelinę skracającą, przekroje i czytelność oznaczeń. Połączenie Connex wymaga właściwego sworznia i tulei zgodnie z tabelą ogniwa C. Nie poszerzaj szczeliny ani ucha przez szlifowanie.
Zobacz zakres serwisu CECHO →PYTANIA O P G12 Plus
Co sprawdzić przed doborem?
Kto produkuje hak skracający z uchem P G12 Plus?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czym P różni się od KP?
P ma ucho i może współpracować z ogniwem Connex C. KP ma mocowanie widełkowe. Wymiary i sposób montażu należy dobrać osobno.
Czy P ma bolec zabezpieczający szczelinę?
Model P jest wykonaniem bez bolca zabezpieczającego szczelinę; takie zabezpieczenie ma odrębny model PS.
Co oznacza minimum 5 × dn?
To minimalna głębokość szczeliny skracającej odniesiona do średnicy nominalnej łańcucha. Nie oznacza dopuszczalnego przeciążenia.
Jakie informacje przesłać do wyceny?
Podaj model, wymagany DOR, oznaczenie łańcucha i współpracujących elementów, liczbę cięgien oraz warunki pracy.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz hak skracający z uchem P G12 Plus z CECHO.
Prześlij oznaczenia współpracujących elementów i warunki podnoszenia. CECHO pomoże dobrać rozmiar oraz zgodne połączenia systemu G12 Plus.
Wyślij zapytanie o P G12 Plus →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
