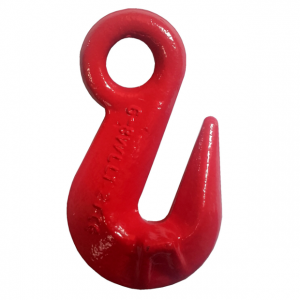

Hak skracający z uchem CSO
CECHO · OSPRZĘT DO ZAWIESI
HAK SKRACAJĄCY Z UCHEM · KLASA 8

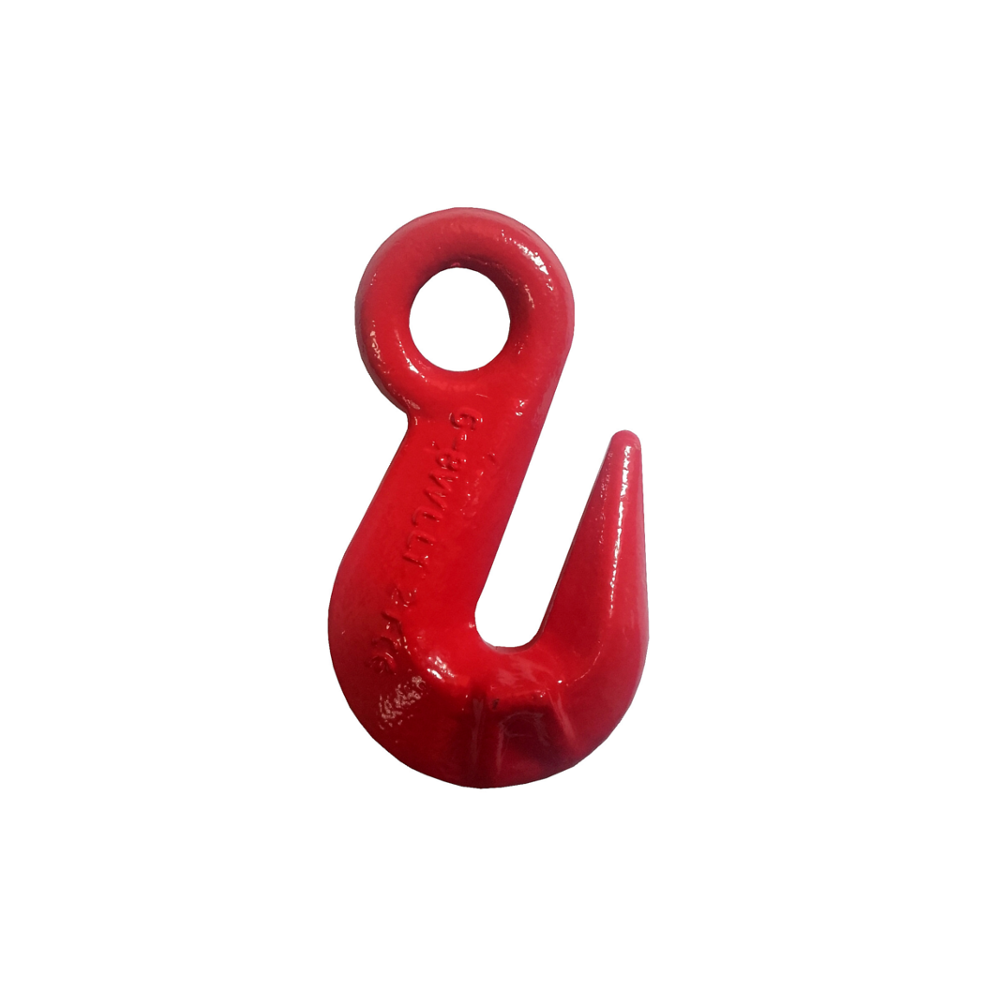

Hak skracający z uchem CSO klasy 8 do regulacji czynnej długości cięgna łańcuchowego. Rozmiar dobiera się do łańcucha i konfiguracji zawiesia.
1,12–31,5 tDopuszczalne obciążenie robocze9 wykonań w tabeli doboru
Potrzebujesz doboru haka CSO?
Podaj CSO, średnicę i klasę łańcucha, DOR oraz sposób skracania cięgna. Dołącz zdjęcie istniejącego zawiesia i oznaczeń części.
Zapytaj CECHO o CSO →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak CSO — najważniejsze informacje
KLASA 8Hak skracającyDo zgodnego łańcucha
PRZYŁĄCZEUchoDobór łącznika
DOR1,12–31,5 t9 wykonań katalogowych
WSPARCIE CECHODobór i serwisKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Dobór długości cięgna za pomocą haka skracającego.

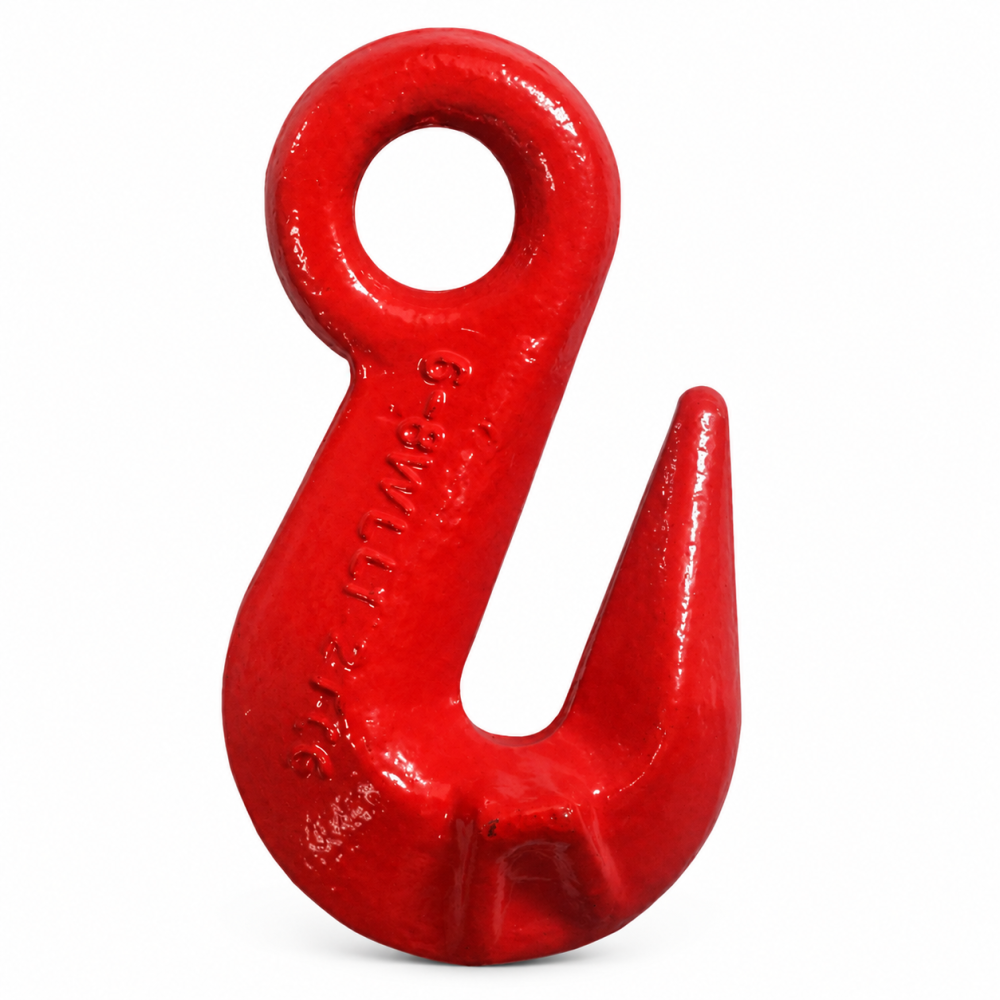

CSO jest elementem skracającym do zawiesi łańcuchowych. Jego ucho służy do połączenia z odpowiednim elementem zawiesia, a gardziel do osadzenia zgodnego ogniwa łańcucha.
Średnica i klasa łańcucha oraz sposób ułożenia ogniwa muszą odpowiadać instrukcji haka. Wymiar G pomaga porównać geometrię gardzieli, lecz sam pomiar nie potwierdza zamienności.
Wpływ skracania na DOR kompletnego zawiesia sprawdź w dokumentacji zastosowanego układu. Nie należy automatycznie zakładać pracy bez redukcji nośności.
Dobierz kompletne zawiesie łańcuchowe →DANE KATALOGOWE CECHO

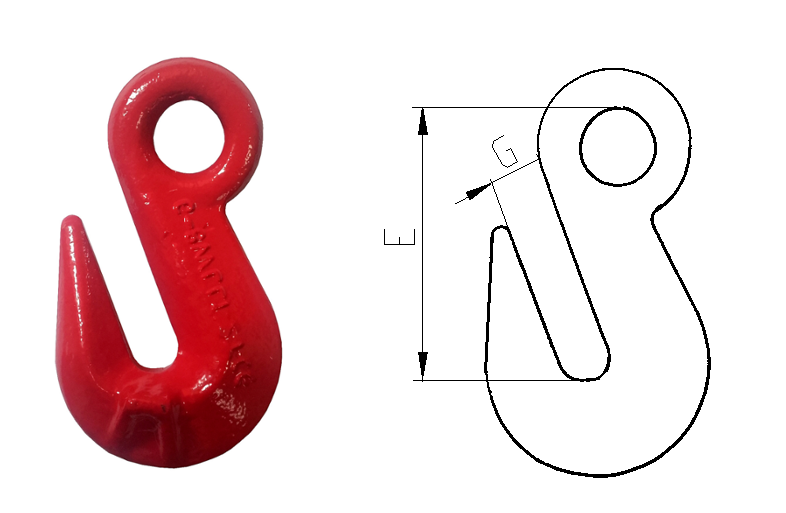

Rysunek wymiarowy i tabela CSO
Dziewięć rozmiarów od 6 do 32, DOR 1,12–31,5 t. Tabela podaje długość E, wymiar gardzieli G i masę.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

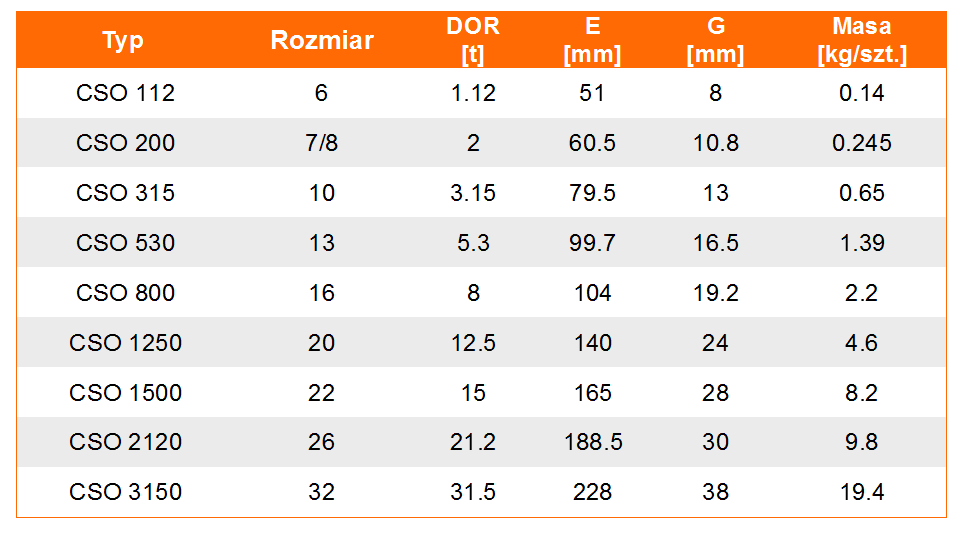

| Typ | Rozmiar | DOR [t] | E [mm] | G [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|
| CSO 112 | 6 | 1,12 | 51 | 8 | 0,14 |
| CSO 200 | 7/8 | 2 | 60,5 | 10,8 | 0,245 |
| CSO 315 | 10 | 3,15 | 79,5 | 13 | 0,65 |
| CSO 530 | 13 | 5,3 | 99,7 | 16,5 | 1,39 |
| CSO 800 | 16 | 8 | 104 | 19,2 | 2,2 |
| CSO 1250 | 20 | 12,5 | 140 | 24 | 4,6 |
| CSO 1500 | 22 | 15 | 165 | 28 | 8,2 |
| CSO 2120 | 26 | 21,2 | 188,5 | 30 | 9,8 |
| CSO 3150 | 32 | 31,5 | 228 | 38 | 19,4 |
DOR / WLL w tonach, wymiary w mm, masa w kg/szt. Tabela przedstawia wykonania katalogowe; dostępność i zgodność konkretnego elementu potwierdzamy przy doborze. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Dobierz CSO do łańcucha i układu skracania.
Dobór obejmuje element oraz cały układ zawiesia: połączenia, kąty i sposób obciążenia.
Geometria połączenia
Sprawdź geometrię ucha i łącznika, wymiar G oraz miejsce osadzenia ogniwa. Przekaż schemat skracania, jeżeli modernizujesz istniejące zawiesie.
Montaż i kontrola
Montaż i kontrolę wykonuj według instrukcji właściwego wyrobu. Sprawdź oznaczenia, zużycie, odkształcenia i zabezpieczenie połączenia.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Przy doborze potwierdzamy pełne oznaczenie, normę właściwą dla wykonania oraz wymagane dokumenty dostawy. Instrukcja użytkowania i dokumentacja konkretnego wyrobu określają warunki pracy oraz kryteria kontroli.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Oceń zużycie gardzieli, ucha i korpusu, pęknięcia oraz deformacje. Sprawdź również ogniwa łańcucha współpracujące z hakiem skracającym.
Zobacz zakres serwisu CECHO →PYTANIA O CSO
Co sprawdzić przed doborem?
Jak dobrać właściwe wykonanie?
Potrzebne są symbol i rozmiar elementu, wymagane DOR oraz wymiary współpracujących części. CECHO pomaga sprawdzić zgodność całego układu.
Czy skracanie CSO zachowuje pełne DOR zawiesia?
Warunki i ewentualne ograniczenia nośności trzeba sprawdzić w instrukcji konkretnego układu. Nie przyjmuj braku redukcji bez potwierdzenia.
Czy wystarczy zgodny wymiar G?
Nie. Potrzebna jest zgodność średnicy i klasy łańcucha, haka, łącznika oraz prawidłowy sposób osadzenia ogniwa.
Jakie informacje przesłać do wyceny?
Podaj CSO, średnicę i klasę łańcucha, DOR oraz sposób skracania cięgna. Dołącz zdjęcie istniejącego zawiesia i oznaczeń części.
DOBÓR I KONTAKT Z CECHO
Dobierz hak CSO z CECHO.
Podaj CSO, średnicę i klasę łańcucha, DOR oraz sposób skracania cięgna. Dołącz zdjęcie istniejącego zawiesia i oznaczeń części.
Wyślij zapytanie o CSO →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
