Hak skracający widełkowy XKW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER · OSPRZĘT KLASY 10
Hak skracający XKW z uchem i dolnym połączeniem widełkowym. Osprzęt pewag winner klasy 10; sześć wykonań i pomoc CECHO w doborze właściwej konfiguracji.
1,4–10 tDopuszczalne obciążenie robocze6 wykonań w tabeli producenta

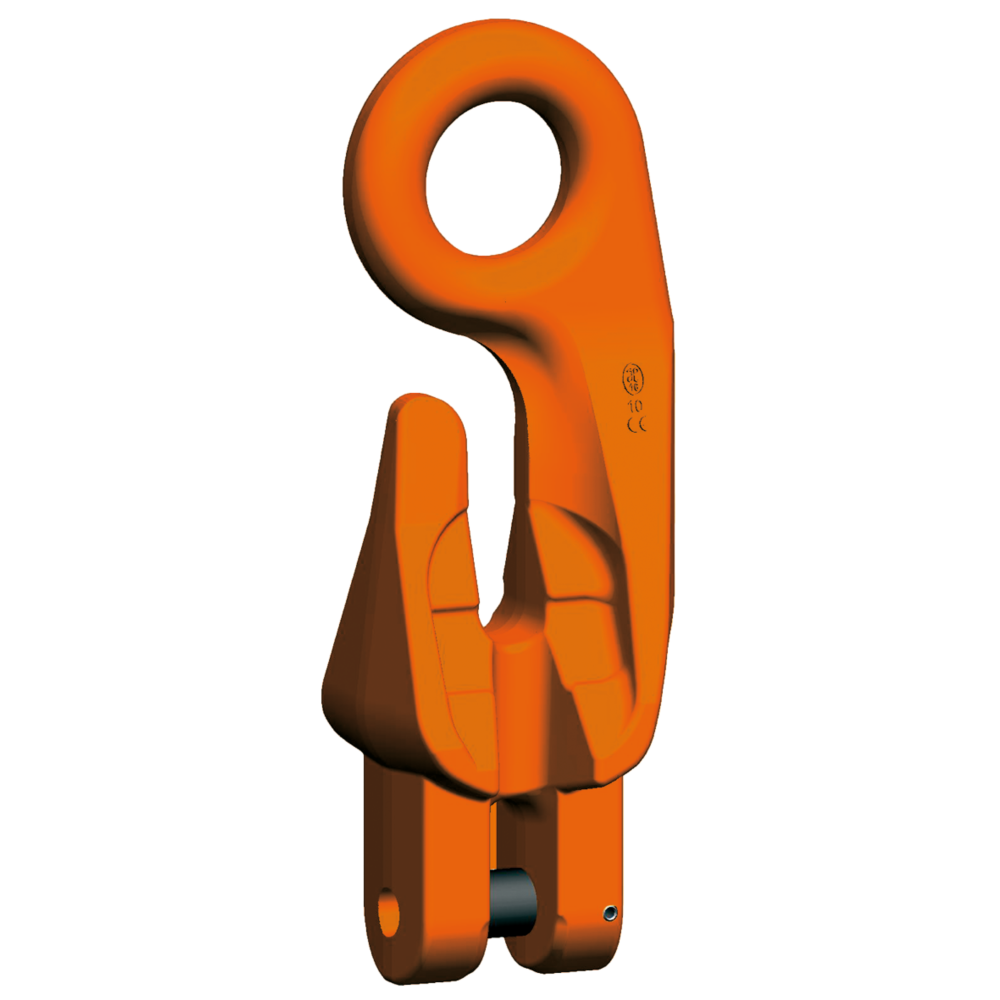

Oryginalna grafika modelu XKW udostępniona przez pewag.
Potrzebujesz doboru haka XKW?
Prześlij średnicę i klasę łańcucha oraz wymaganą długość roboczą.
Zapytaj CECHO o XKW →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak pewag XKW — najważniejsze informacje
PEWAG WINNERKlasa 10Hak skracający do łańcucha
KONSTRUKCJAUcho i widełkiDobór połączenia do układu
DOKUMENTACJAEN 1677-1Parametry klasy 10 · CE
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
SKRACANIE CIĘGIEN · PEWAG WINNER
Ucho, widełki i funkcja skracania w jednym korpusie.
XKW jest hakiem skracającym pewag winner klasy 10. Dolne widełki pozwalają połączyć go bezpośrednio z właściwym łańcuchem, a górne ucho umożliwia zastosowanie odpowiednich elementów łączących w układach Connex i zgrzewanych.
Producent przewiduje XKW m.in. w zespołach VXKW, VMXKW i LXKW. Sposób wpięcia musi odpowiadać konkretnej konfiguracji oraz instrukcji. XKW nie służy do tworzenia pętli wokół ładunku.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

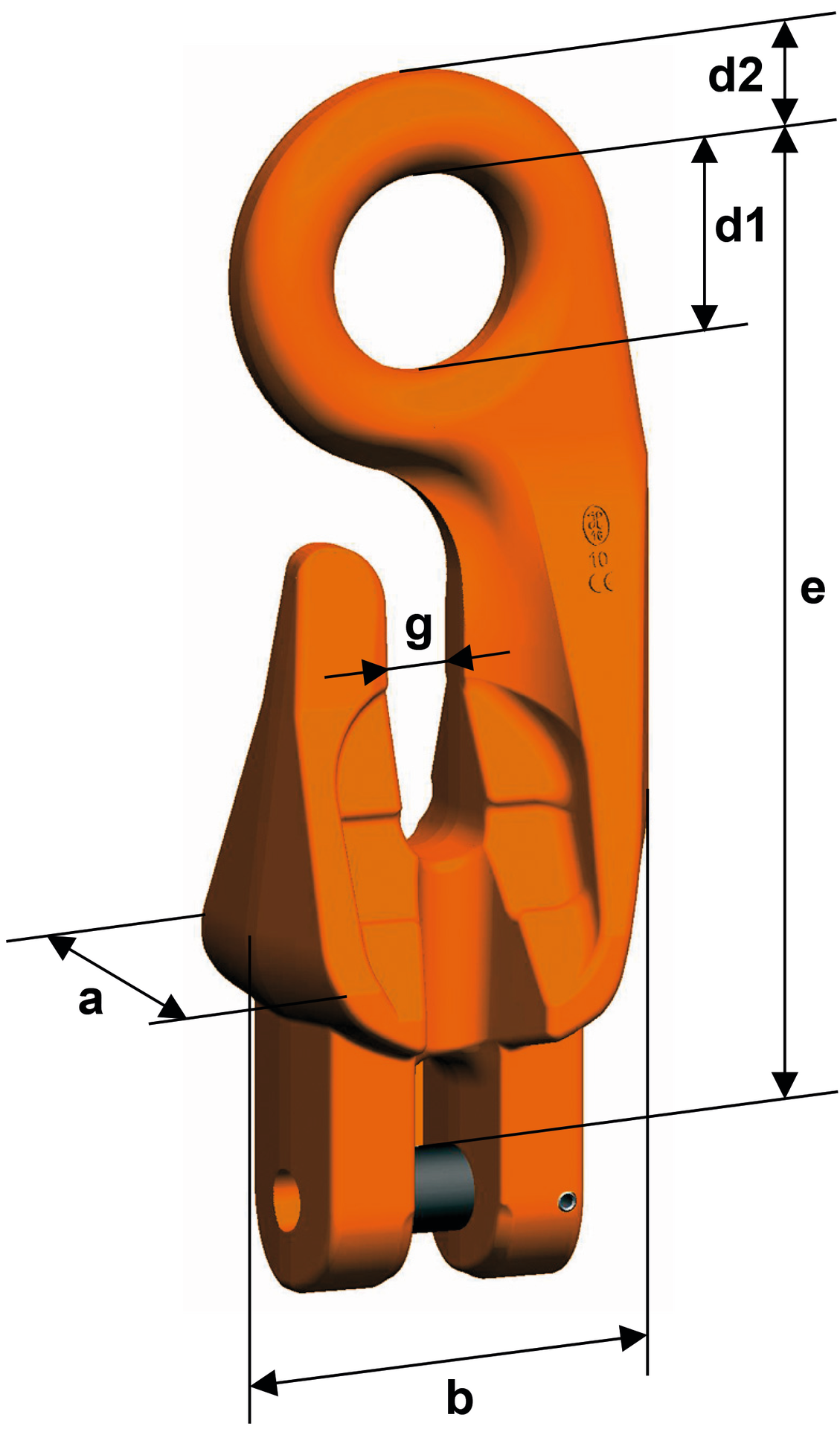

Rysunek wymiarowy i tabela XKW
Sprawdź oznaczenie XKW, średnicę łańcucha i geometrię połączenia. Tabela rozróżnia XKW 7 i XKW 8, mimo wspólnych wymiarów.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | e [mm] | b [mm] | a [mm] | d1 [mm] | d2 [mm] | g [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|
| XKW 5/6 | 1,4 | 84 | 37 | 29 | 18 | 9 | 8 | 0,22 |
| XKW 7 | 1,9 | 122 | 54 | 39 | 24 | 12 | 11 | 0,66 |
| XKW 8 | 2,5 | 122 | 54 | 39 | 24 | 12 | 11 | 0,67 |
| XKW 10 | 4 | 161 | 70 | 50 | 31 | 14 | 13 | 1,31 |
| XKW 13 | 6,7 | 203 | 92 | 64 | 37 | 18 | 15 | 2,9 |
| XKW 16 | 10 | 235 | 102 | 80 | 48 | 24 | 20 | 5,06 |
DOR = dopuszczalne obciążenie robocze (WLL), podane w tonach. Masa własna w kg/szt., wymiary w mm. Źródło: karta producenta pewag XKW ↗.
DOBÓR Z DYSTRYBUTOREM
Dopasuj XKW do swojego łańcucha.
Dobór obejmuje cały układ zawiesia. CECHO pomoże ustalić zgodne wykonanie i połączenie.
Długość i konfiguracja
Podaj liczbę cięgien, wymaganą długość roboczą i sposób podwieszenia. DOR całego zawiesia trzeba ustalić z uwzględnieniem jego konfiguracji.
Warunki pracy
Opisz temperaturę, częstotliwość regulacji i wymagane dokumenty. Przy wymianie prześlij zdjęcia obecnego osprzętu i czytelne oznaczenia.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Producent potwierdza EN 1677-1 z wartościami mechanicznymi klasy 10 i oznakowanie CE. Instrukcja osprzętu winner G10 określa szczególne ograniczenia XKW: zakaz tworzenia pętli i dwóch cięgien nośnych z jednego haka.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta XKW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Prześlij zdjęcia ucha, podparcia ogniwa i połączenia widełkowego oraz czytelne oznaczenie XKW. Producent udostępnia sworzeń połączenia i jego zabezpieczenie jako zestaw KBSW; dobór części wymaga zgodności z wykonaniem haka.
Zobacz zakres serwisu CECHO →PYTANIA O XKW
Co sprawdzić przed doborem?
Kto produkuje hak XKW?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Do czego służą ucho i dolne widełki XKW?
Widełki umożliwiają bezpośrednie połączenie z odpowiednim łańcuchem. Ucho służy do właściwych połączeń w przewidzianych przez pewag konfiguracjach, m.in. VXKW, VMXKW i LXKW.
Czy z XKW można utworzyć pętlę wokół ładunku?
Nie. Instrukcja pewag zabrania prowadzenia łańcucha połączonego z widełkami wokół ładunku i osadzania go ponownie w szczelinie tego samego XKW.
Czy XKW 7 i XKW 8 mają taki sam DOR?
Nie. XKW 7 ma DOR 1,9 t, a XKW 8 — 2,5 t. Ich wymiary w tabeli są wspólne, lecz oznaczenie i dobór do łańcucha pozostają istotne.
Jakie informacje przesłać do wyceny?
Podaj oznaczenie haka, średnicę i klasę łańcucha, liczbę cięgien oraz wymaganą długość roboczą. Przy wymianie dołącz zdjęcia połączenia i tabliczki zawiesia.
