Strona główna » Produkty » Akcesoria zawiesiowe » Klasa 12 Plus » Hak skracający widełkowy pewag KP G12 Plus
Hak skracający widełkowy pewag KP G12 Plus
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER G12 PLUS · KLASA 12 PLUS
Hak skracający widełkowy pewag KP G12 Plus reguluje długość cięgna ogniwo po ogniwie. Głęboka szczelina skracająca ma co najmniej pięciokrotność średnicy nominalnej łańcucha.
2,36–8,2 tDopuszczalne obciążenie robocze4 wykonania w tabeli producenta

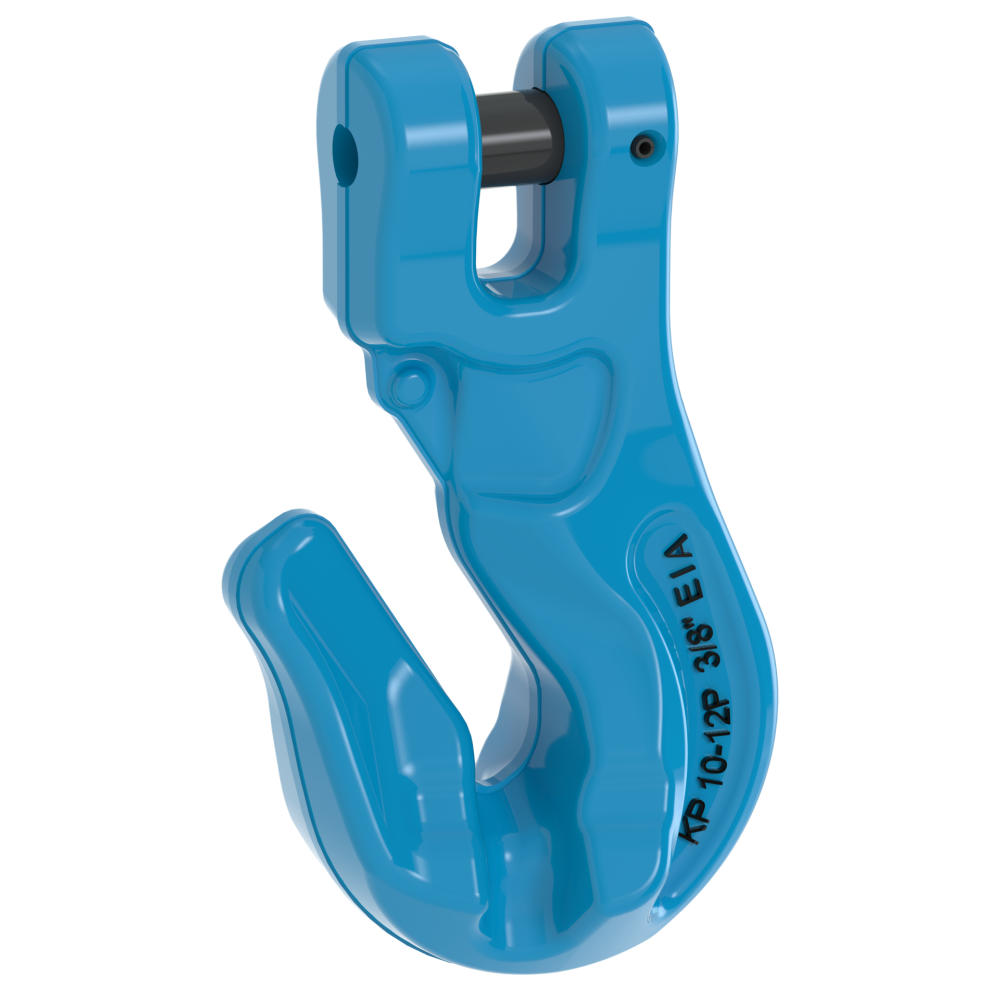

Zdjęcie przedstawia konstrukcję modelu. Rozmiar dobierz według oznaczenia i tabeli.
Potrzebujesz doboru haka skracającego widełkowego KP G12 Plus?
Podaj wymagany DOR, oznaczenie łańcucha i wymiary połączenia.
Zapytaj CECHO o KP G12 Plus →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak skracający widełkowy pewag KP G12 Plus — najważniejsze informacje
PEWAG WINNERKlasa 12 PlusOsprzęt do podnoszenia
ZAKRES DOR2,36–8,2 tCztery rozmiary 7–13
DOKUMENTACJAEN 1677-1Z parametrami G12 Plus
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
OSPRZĘT DO PODNOSZENIA G12 PLUS
Dopasuj długość cięgna do punktów podnoszenia.
KP G12 Plus służy do skracania łańcucha w systemie podnoszenia. Odpowiednie ogniwo osadza się w szczelinie skracającej, uzyskując potrzebną długość roboczą cięgna.
Głębokość szczeliny wynosi minimum 5 × dn według producenta. Konstrukcja jest przeznaczona do prawidłowego podparcia ogniwa łańcucha; sposób założenia musi odpowiadać instrukcji oraz ilustracji producenta.
Hak może być włączony w odpowiednio dobrany układ przy użyciu ogniwa Connex C G12 Plus. Rozmiary KP 7/8/10/13 mają DOR 2,36/3,2/5,4/8,2 t.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG

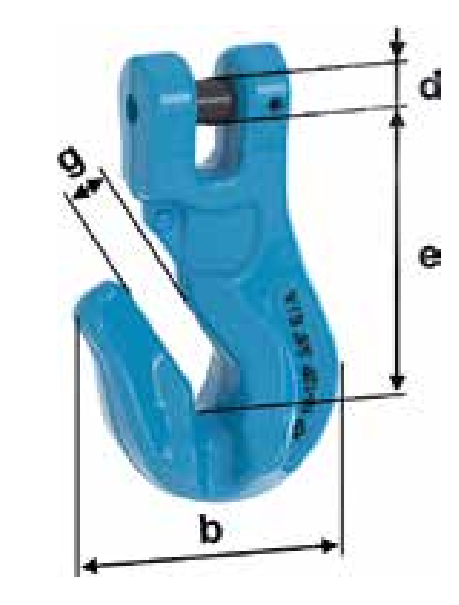

Rysunek wymiarowy i tabela KP G12 Plus
Aktualne parametry czterech wykonań według pewag. DOR przeliczono z kg na tony. Każdy rozmiar ma oddzielny wiersz.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | e [mm] | b [mm] | d [mm] | g [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|
| KP 7 G12 Plus | 2,36 | 76 | 71 | 9,8 | 10,5 | 0,72 |
| KP 8 G12 Plus | 3,2 | 75 | 71 | 11,0 | 10,5 | 0,72 |
| KP 10 G12 Plus | 5,4 | 93 | 91 | 14,3 | 13,0 | 1,4 |
| KP 13 G12 Plus | 8,2 | 123 | 113 | 17,5 | 16,5 | 2,6 |
DOR w tonach, wymiary w mm, masa w kg/szt. Dopuszczalne obciążenie całego układu wymaga doboru wszystkich komponentów i warunków pracy. Źródło: karta producenta pewag KP G12 Plus ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz hak skracający widełkowy KP G12 Plus.
Pełne oznaczenie modelu, obciążenie i geometria połączenia są podstawą doboru.
Zakres skrócenia
Określ potrzebną długość roboczą i liczbę cięgien. Skracanie odbywa się skokowo, ogniwo po ogniwie; sprawdź osadzenie przed podniesieniem.
Sposób włączenia
Dobierz sworzeń widełkowy i ewentualne ogniwo C G12 Plus zgodnie z dokumentacją producenta. Swobodny odcinek łańcucha nie może zakleszczać się w połączeniu.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Katalog pewag G12 Plus, s. 36, wskazuje EN 1677-1 z modyfikacjami parametrów dla klasy G12 Plus. Stosuj aktualną instrukcję komponentów G12 Plus i instrukcję systemu podnoszenia. Nie przenoś zasad montażu ani części zamiennych automatycznie z innej serii.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta KP G12 Plus i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Sprawdzaj kształt i zużycie szczeliny, widełki, sworzeń oraz zabezpieczenie. Właściwy zestaw sworznia to KBS G12 Plus dobrany do rozmiaru. Nie szlifuj korpusu w celu dopasowania innego łańcucha.
Zobacz zakres serwisu CECHO →PYTANIA O KP G12 Plus
Co sprawdzić przed doborem?
Kto produkuje hak skracający widełkowy KP G12 Plus?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Do czego służy KP G12 Plus?
Do skracania długości roboczej cięgna łańcuchowego w zgodnym systemie podnoszenia, przez osadzenie wybranego ogniwa w szczelinie.
Co oznacza głębokość minimum 5 × dn?
Szczelina ma głębokość co najmniej pięciu średnic nominalnych właściwego łańcucha według producenta. Nie jest to liczba ogniw, o jaką można skrócić cięgno.
Czy KP 7 i KP 8 są tym samym wykonaniem?
Nie. Mają różne DOR oraz średnice sworznia i długości e; tabela podaje każdy wariant osobno.
Jakie informacje przesłać do wyceny?
Podaj model, wymagany DOR, oznaczenie łańcucha i współpracujących elementów, liczbę cięgien oraz warunki pracy.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz hak skracający widełkowy KP G12 Plus z CECHO.
Prześlij oznaczenia współpracujących elementów i warunki podnoszenia. CECHO pomoże dobrać rozmiar oraz zgodne połączenia systemu G12 Plus.
Wyślij zapytanie o KP G12 Plus →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
