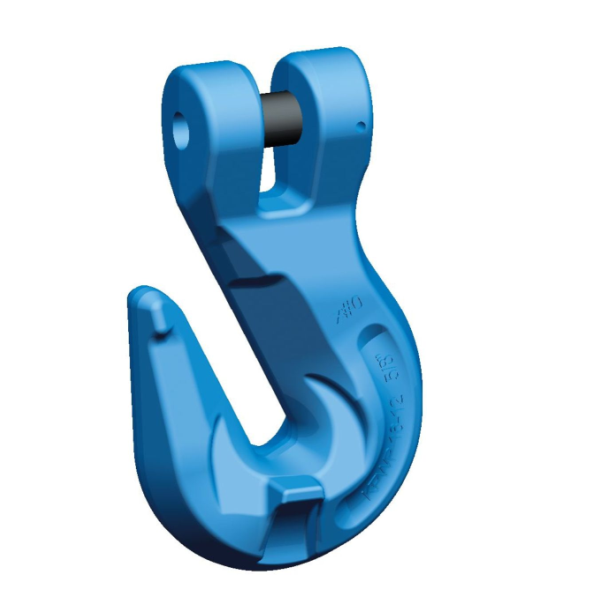

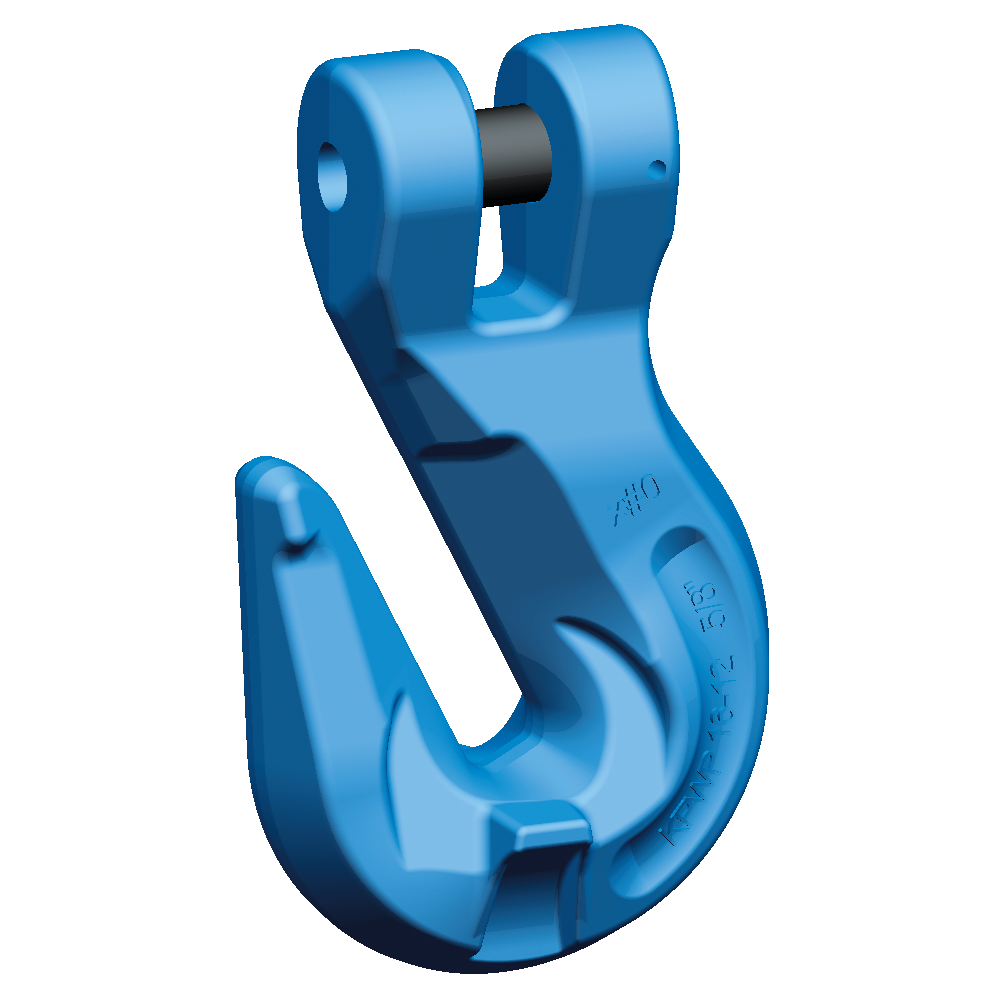

Hak skracający widełkowy KPWP
Producent: pewagDystrybucja i dobór: CECHO
PEWAG · HAK SKRACAJĄCY WIDEŁKOWY G12
Hak skracający widełkowy pewag KPWP do regulacji długości łańcucha w zawiesiu klasy 12. Prawidłowe skrócenie nie wymaga redukcji DOR.
2,36–12,5 tDopuszczalne obciążenie robocze5 wykonań w tabeli producenta
Potrzebujesz doboru haka KPWP?
Podaj KPWP, średnicę łańcucha, DOR oraz sposób skracania cięgna. Dołącz zdjęcie istniejących połączeń.
Zapytaj CECHO o KPWP →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak pewag KPWP — najważniejsze informacje
PEWAG G12Klasa 12Hak skracający
SKRACANIEBez redukcji DORPrzy prawidłowym doborze
POŁĄCZENIEWidełkoweSworzeń KBSWP
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Podparcie ogniwa zaprojektowane do skracania.
KPWP jest elementem skracającym w zastosowaniach podnoszenia. Kształt gniazda podpiera zgodne ogniwo i pozwala zachować DOR po prawidłowym skróceniu cięgna.
Połączenie widełkowe zmniejsza liczbę części. Producent przewiduje także dołączenie elementu do odpowiedniego układu przy użyciu ogniwa Connex CWP i łańcucha winpro.
Sworzeń widełek jest dostępny jako zestaw zamienny KBSWP. Rozmiar gniazda i sworznia trzeba dobrać do średnicy oraz oznaczenia łańcucha.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

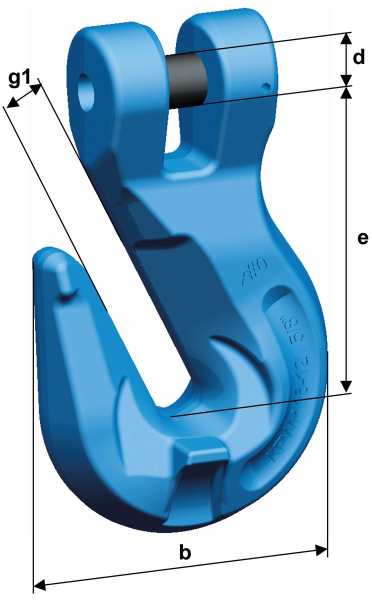

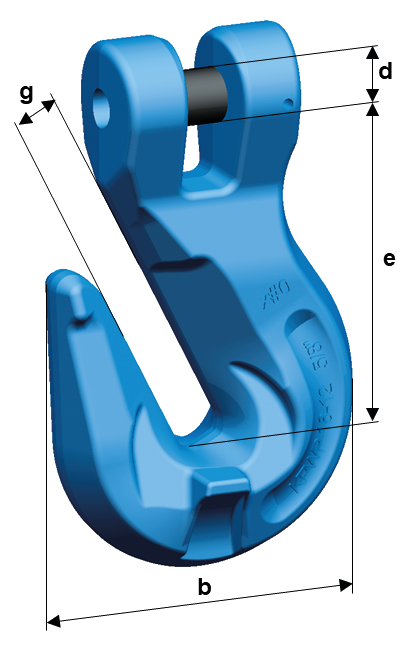

Rysunek wymiarowy i tabela KPWP
Pięć wykonań z aktualnej tabeli producenta: KPWP 7, 8, 10, 13 i 16.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

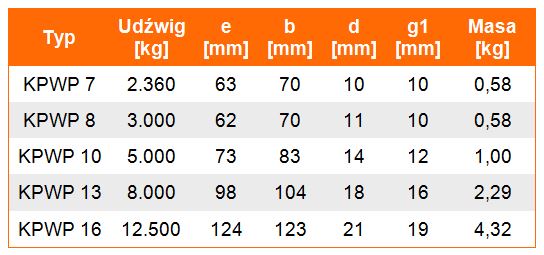

| Typ | DOR [t] | e [mm] | b [mm] | d [mm] | g [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|
| KPWP 7 | 2,36 | 63 | 70 | 10 | 10 | 0,58 |
| KPWP 8 | 3 | 62 | 70 | 11 | 10 | 0,58 |
| KPWP 10 | 5 | 73 | 83 | 14 | 12 | 1 |
| KPWP 13 | 8 | 98 | 104 | 18 | 16 | 2,29 |
| KPWP 16 | 12,5 | 124 | 123 | 21 | 19 | 4,32 |
DOR = dopuszczalne obciążenie robocze (WLL), podane w tonach. Masa własna w kg/szt., wymiary w mm. Źródło: karta producenta pewag KPWP ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz KPWP do długości roboczej cięgna.
Dobór obejmuje cały układ: łańcuch, połączenie i sposób obciążenia.
Geometria połączenia
Określ miejsce skracania i sposób przyłączenia haka. Zweryfikuj zgodność elementów CWP i winpro, jeśli hak ma być dołączony do istniejącego układu.
Montaż i kontrola
Sprawdź oznaczenia i stan techniczny. Montaż oraz wymianę części należy wykonać według instrukcji właściwego modelu.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Zasady doboru, montażu i kontroli przedstawia instrukcja komponentów pewag G12 ↗. Należy stosować wydanie odpowiadające dostarczanemu wykonaniu.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta KPWP i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Podczas kontroli sprawdź korpus, połączenie widełkowe i zabezpieczenia. Prześlij pełne oznaczenie oraz zdjęcia do doboru części; elementy odkształcone wymagają wycofania do oceny.
Zobacz zakres serwisu CECHO →PYTANIA O KPWP
Co sprawdzić przed doborem?
Kto produkuje hak KPWP?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy trzeba obniżać DOR po skróceniu?
Przy prawidłowym doborze, montażu i ułożeniu ogniwa konstrukcja KPWP nie wymaga redukcji DOR z samego powodu skrócenia.
Czy sworzeń jest dostępny oddzielnie?
Producent przewiduje zestaw KBSWP. Zamawiając część, podaj pełny symbol i rozmiar haka.
Jakie informacje przesłać do wyceny?
Podaj KPWP, średnicę łańcucha, DOR oraz sposób skracania cięgna. Dołącz zdjęcie istniejących połączeń.
