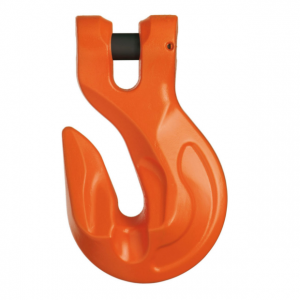

Hak skracający widełkowy KPW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER · OSPRZĘT KLASY 10
Hak skracający KPW z widełkami do bezpośredniego połączenia z łańcuchem. Osprzęt pewag winner klasy 10; aktualne wymiary i wsparcie techniczne CECHO.
1,4–19 tDopuszczalne obciążenie robocze8 wykonań w tabeli producenta

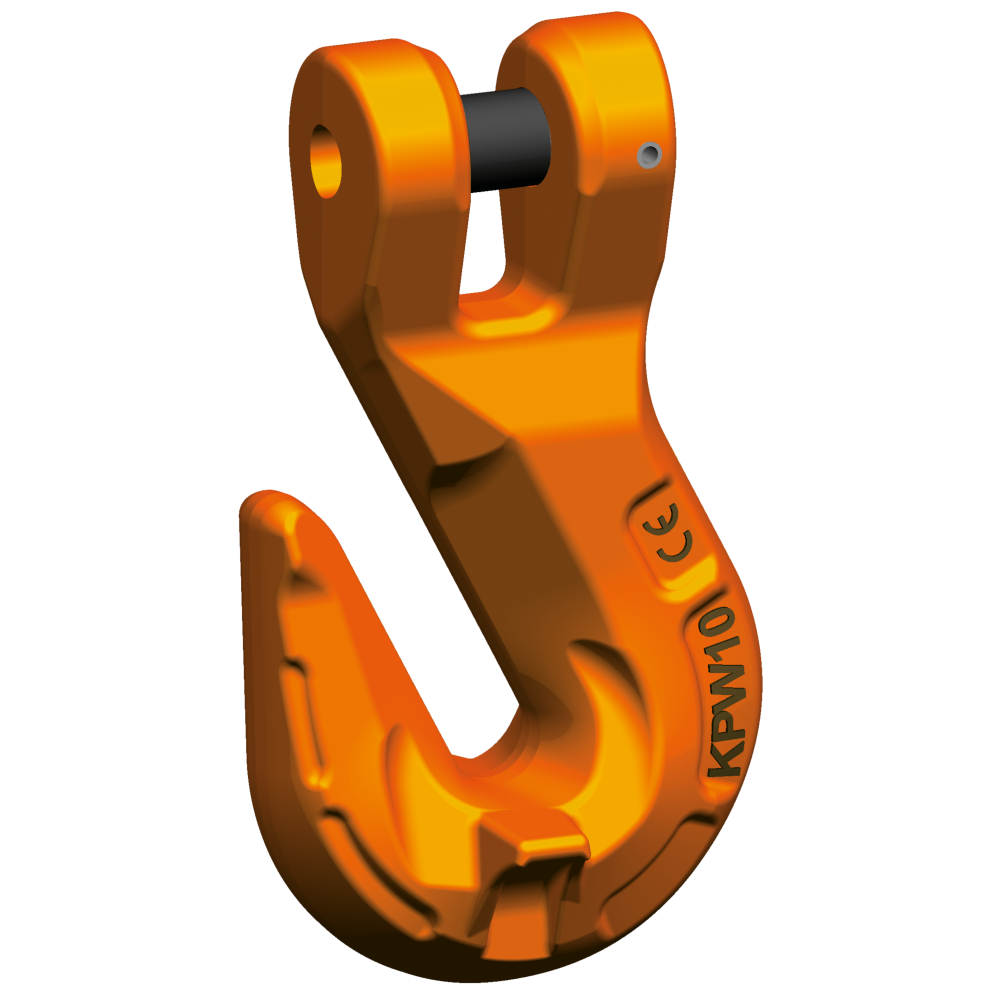

Grafika producenta przedstawia nowszą formę KPW. KPW 19/20 i KPW 22 różnią się kształtem podparcia ogniwa.
Potrzebujesz doboru haka KPW?
Prześlij średnicę i klasę łańcucha oraz wymaganą długość roboczą.
Zapytaj CECHO o KPW →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak pewag KPW — najważniejsze informacje
PEWAG WINNERKlasa 10Hak skracający do łańcucha
POŁĄCZENIEWidełki ze sworzniemBezpośrednio do łańcucha
DOKUMENTACJAEN 1677-1Parametry klasy 10 · CE
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
SKRACANIE CIĘGIEN · PEWAG WINNER
Regulacja długości z połączeniem widełkowym.
KPW to hak skracający montowany bezpośrednio do odpowiedniego łańcucha przez widełki ze sworzniem. Nie wymaga dodatkowego ogniwa łączącego w tym połączeniu.
Wyprofilowane podparcie ogniwa pozwala skracać prawidłowo dobrane cięgno bez redukcji DOR z tego powodu. Montaż i doposażenie istniejącego układu powinny być wykonane przez kompetentną osobę według instrukcji pewag.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

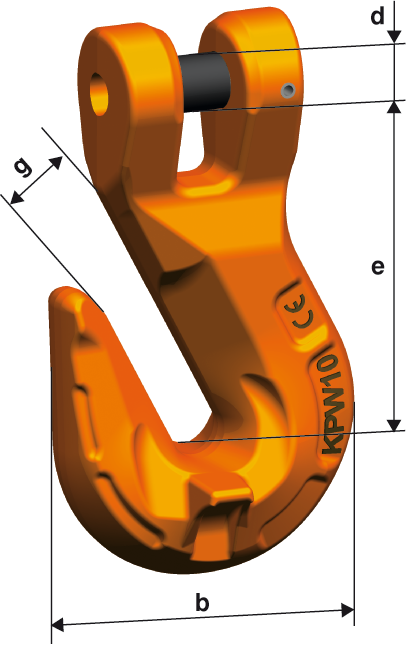

Rysunek wymiarowy i tabela KPW
Dobierz oznaczenie do średnicy łańcucha. Sprawdź także DOR i średnicę sworznia d; KPW 7 i KPW 8 są odrębnymi wykonaniami.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | e [mm] | b [mm] | d [mm] | g [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|
| KPW 6 | 1,4 | 47 | 44 | 7,4 | 7 | 0,19 |
| KPW 7 | 1,9 | 63 | 57 | 9 | 9 | 0,46 |
| KPW 8 | 2,5 | 63 | 57 | 10 | 9 | 0,46 |
| KPW 10 | 4 | 78 | 71 | 12,5 | 12 | 0,9 |
| KPW 13 | 6,7 | 93 | 92 | 16 | 15 | 1,85 |
| KPW 16 | 10 | 115 | 113 | 20 | 19 | 3,49 |
| KPW 19/20 | 16 | 141 | 150 | 24 | 25 | 6,88 |
| KPW 22 | 19 | 158 | 165 | 27 | 27 | 9,68 |
DOR = dopuszczalne obciążenie robocze (WLL), podane w tonach. Masa własna w kg/szt., wymiary w mm. Źródło: karta producenta pewag KPW ↗.
DOBÓR Z DYSTRYBUTOREM
Dopasuj KPW do swojego łańcucha.
Dobór obejmuje cały układ zawiesia. CECHO pomoże ustalić zgodne wykonanie i połączenie.
Długość i konfiguracja
Podaj liczbę cięgien, wymaganą długość roboczą i sposób podwieszenia. DOR całego zawiesia trzeba ustalić z uwzględnieniem jego konfiguracji.
Warunki pracy
Opisz temperaturę, częstotliwość regulacji i wymagane dokumenty. Przy wymianie prześlij zdjęcia obecnego osprzętu i czytelne oznaczenia.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Producent podaje dla KPW EN 1677-1. To osprzęt pewag winner klasy 10 z oznakowaniem CE. Sposób osadzenia łańcucha i zabezpieczenia sworznia sprawdź w instrukcji właściwego wykonania.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta KPW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Prześlij zdjęcia widełek, sworznia i podparcia ogniwa oraz oznaczenie haka. CECHO pomoże ocenić zakres przeglądu i potwierdzić zgodny zamiennik lub części połączenia.
Zobacz zakres serwisu CECHO →PYTANIA O KPW
Co sprawdzić przed doborem?
Kto produkuje hak KPW?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czym KPW różni się od PW?
KPW łączy się z łańcuchem przez widełki i sworzeń. PW ma ucho wymagające właściwego elementu łączącego.
Czy KPW 7 i KPW 8 są zamienne?
Nie należy traktować ich jako zamienników. Według tabeli KPW 7 ma DOR 1,9 t i sworzeń d = 9 mm, a KPW 8 ma DOR 2,5 t i d = 10 mm.
Czy wszystkie KPW mają identyczne podparcie ogniwa?
Nie. Instrukcja pewag rozróżnia formę z podparciem siodłowym oraz wykonania KPW 19/20 i KPW 22 z inną powierzchnią podparcia. Dobierz hak według pełnego oznaczenia.
Jakie informacje przesłać do wyceny?
Podaj oznaczenie haka, średnicę i klasę łańcucha, liczbę cięgien oraz wymaganą długość roboczą. Przy wymianie dołącz zdjęcia połączenia i tabliczki zawiesia.
