Hak skracający sworzniowy CSW
CSW · HAK SKRACAJĄCY · KLASA 8
Skracanie cięgna łańcuchowego przez osadzenie ogniwa w gardzieli haka. Boczne podpory podpierają ogniwo, a mocowanie widełkowe ze sworzniem łączy hak z odpowiednim łańcuchem klasy 8.
1,12–15 tDOR pojedynczego haka7 wykonań CSW w tabeli

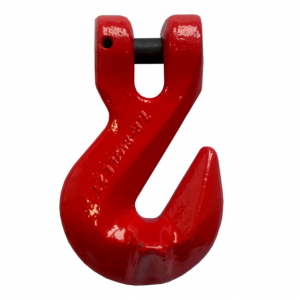

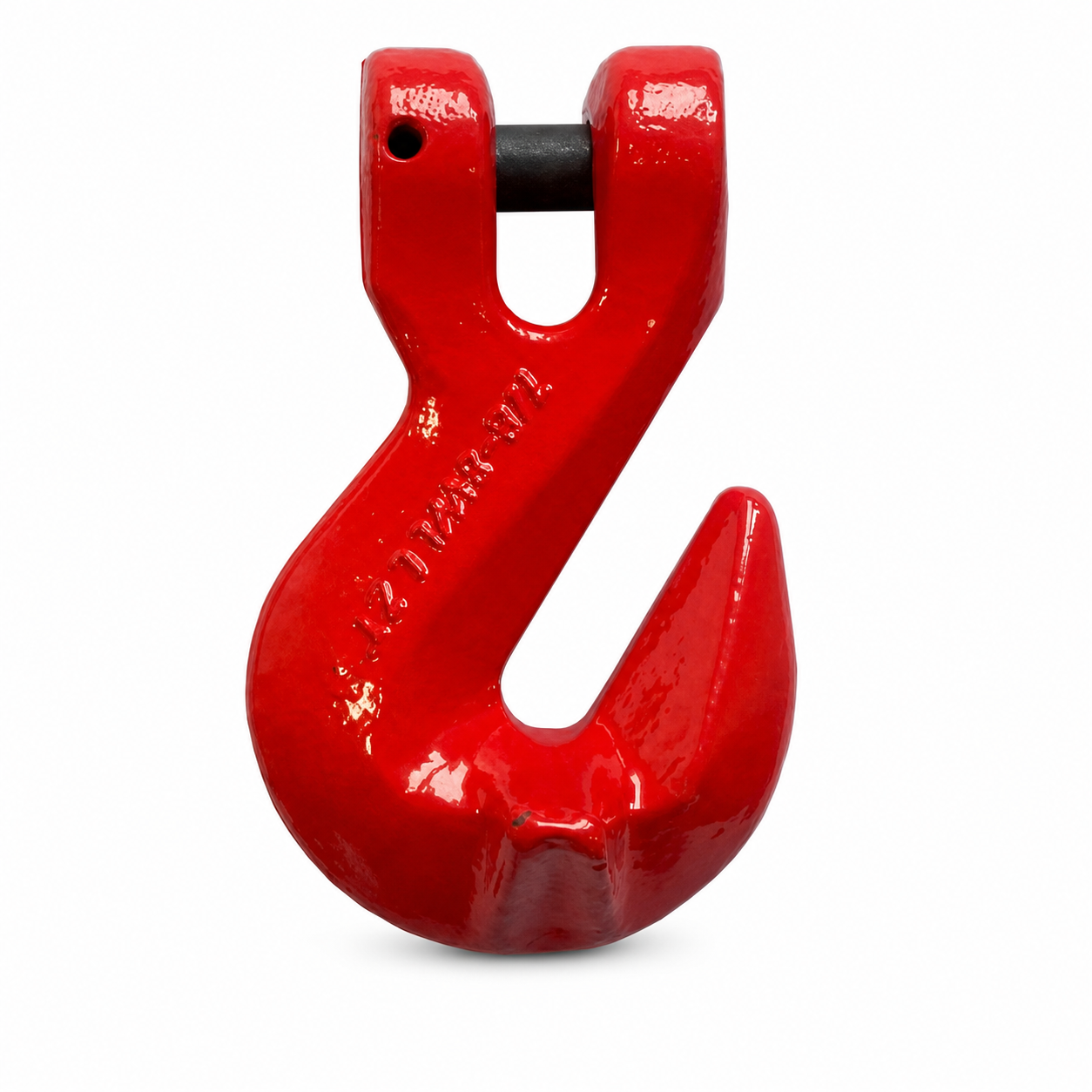

Zdjęcie przedstawia konstrukcję haka CSW. Oznaczenie zamawianego rozmiaru i jego DOR wybierz z tabeli.
Potrzebujesz doboru haka CSW?
Prześlij średnicę i klasę łańcucha, wymagany DOR oraz oznaczenie CSW. Pomożemy dobrać właściwe wykonanie.
Zapytaj CECHO o CSW →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak CSW — najważniejsze informacje
OSPRZĘT ŁAŃCUCHOWYKlasa 8Stal stopowa G80
MOCOWANIEWidełki i sworzeńBezpośrednie połączenie z łańcuchem
PODPARCIE OGNIWAKonstrukcja z podporamiDo skracania cięgna
WSPARCIE CECHODobór i ofertaKontakt z technikiem →
REGULACJA DŁUGOŚCI CIĘGNA
Skracanie z podparciem ogniwa.
Hak CSW służy do skracania roboczej długości zawiesia łańcuchowego klasy 8. Ogniwo skracanego cięgna osadza się w gardzieli tak, aby przylegało do przeznaczonych do tego powierzchni. Boczne podpory ograniczają zginanie ogniwa w miejscu jego podparcia.
Sworzeń mocujący znajduje się w widełkach; otwarta gardziel nie ma dodatkowego trzpienia zatrzymującego luźny łańcuch. Po odciążeniu sprawdź ponowne, prawidłowe osadzenie ogniwa przed następnym podnoszeniem.
Prawidłowo dobrany i użytkowany hak CSW nie wymaga dodatkowej redukcji nośności z tytułu samego skracania. DOR całego zawiesia nadal zależy od najsłabszego elementu, konfiguracji i kątów pracy — wartość dla haka nie zwiększa nośności łańcucha.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE

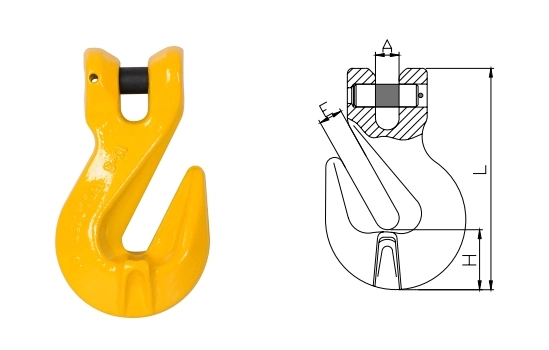

Rysunek wymiarowy i tabela CSW
Porównaj rozmiar łańcucha, DOR haka oraz wymiary poszczególnych wykonań CSW.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ CECHO | Łańcuch [mm] | DOR haka [t] | E [mm] | A [mm] | H [mm] | L [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|
| CSW 5-6 | 6 | 1,12 | 8 | 8 | 17,7 | 77,3 | 0,25 |
| CSW 7/8 | 7+8 | 2 | 10,5 | 9,5 | 18,5 | 89 | 0,32 |
| CSW 10 | 10 | 3,15 | 13 | 12,5 | 29 | 126 | 0,73 |
| CSW 13 | 13 | 5,3 | 16,5 | 15 | 42,7 | 163,5 | 1,60 |
| CSW 16 | 16 | 8 | 19 | 18,5 | 45,4 | 183,5 | 2,80 |
| CSW 19 | 20 | 12,5 | 24 | 23 | 56 | 219 | 5,00 |
| CSW 22 | 22 | 15 | 27 | 27 | 68,5 | 254 | 6,30 |
DOR haka (WLL) podano w tonach, masę w kg/szt., wymiary w mm. DOR kompletnego zawiesia ustala się osobno, z uwzględnieniem łańcucha, pozostałych komponentów i sposobu użycia.
DOBÓR Z DYSTRYBUTOREM
Dopasuj CSW do łańcucha i konfiguracji.
Sprawdź średnicę i klasę łańcucha, wymagane obciążenie oraz warunki montażu sworznia.
DOR całego układu
Wybierz hak o odpowiednim DOR, a następnie sprawdź ograniczenia całego zawiesia. Uwzględnij liczbę cięgien, kąt ich pracy oraz nośność najniżej ocenionego elementu. Nie traktuj DOR haka jako automatycznego DOR całego zestawu.
Sworzeń i osadzenie ogniwa
Sprawdź prawidłowy montaż i zabezpieczenie sworznia widełek oraz pełne oparcie ogniwa na podporach. Łańcuch nie może być zakleszczony, skręcony ani oparty na końcu haka. Po poluzowaniu ponownie sprawdź położenie ogniwa.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj zużycie podpór, gardziel, korpus, sworzeń i jego zabezpieczenie. Pęknięcia, odkształcenia lub uszkodzenia części wymagają wycofania elementu z użytkowania i oceny technicznej. Dobór części zamiennych uzgodnij dla konkretnego haka.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Do czego służy hak CSW?
Do skracania długości roboczej cięgna zawiesia łańcuchowego klasy 8. Ogniwo spoczywa w gardzieli i na bocznych podporach haka.
Co oznacza CSW 7/8?
To jedno wykonanie do łańcucha 7 i 8 mm, z DOR haka 2 t. Nośność całego zawiesia trzeba sprawdzić osobno dla zastosowanego łańcucha i konfiguracji.
Czy sworzeń zamyka gardziel haka?
Nie. Sworzeń łączy widełki z łańcuchem. W tej konstrukcji gardziel jest otwarta, bez dodatkowego trzpienia zatrzymującego ogniwo po odciążeniu.
Jakie informacje przesłać do wyceny?
Podaj symbol CSW, średnicę i klasę łańcucha, wymagany DOR, liczbę sztuk oraz konfigurację zawiesia. Przy wymianie części dołącz zdjęcie oznaczeń i połączenia.
DOBÓR I KONTAKT Z CECHO
Dobierz hak CSW z CECHO.
Skontaktuj się z CECHO w sprawie doboru CSW i wyceny. Dołącz dane łańcucha, konfigurację zawiesia i liczbę potrzebnych haków.
Wyślij zapytanie o CSW →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
