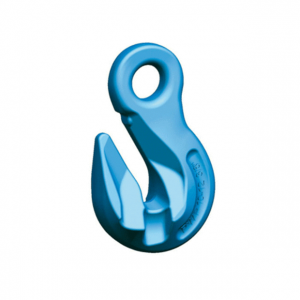

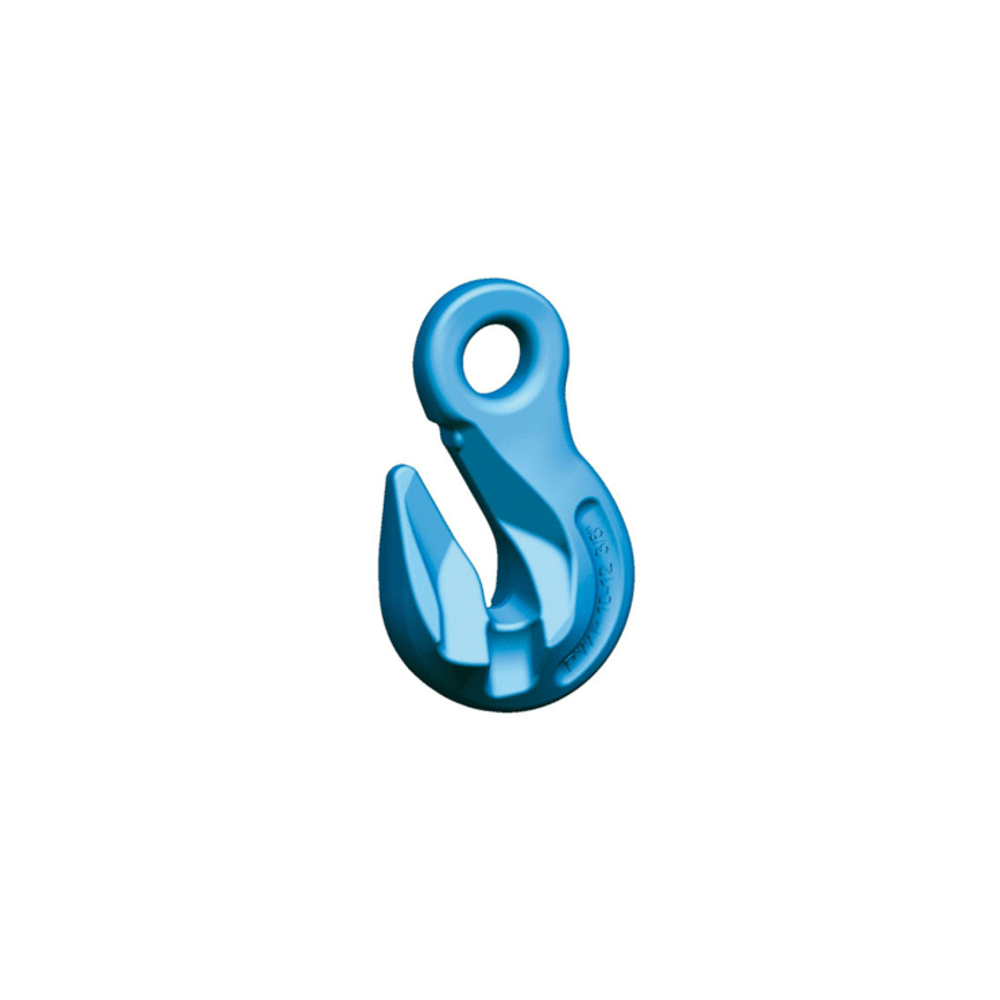

Hak skracający PWP
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER PRO · HAKI KLASY 12
Hak PWP służy do skracania cięgna łańcuchowego. Profil szczeliny podpiera właściwe ogniwo, dzięki czemu prawidłowe skrócenie nie wymaga redukcji DOR haka.
3–8 tDopuszczalne obciążenie robocze3 wykonania w tabeli producenta
Potrzebujesz doboru haka PWP?
Podaj średnicę łańcucha, liczbę cięgien i potrzebny zakres skracania.
Zapytaj CECHO o PWP →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak pewag PWP — najważniejsze informacje
PEWAG WINNER PROKlasa 12Hak skracający z uchem
REGULACJASkracanie cięgnaBez redukcji DOR haka
DOKUMENTACJAEN 1677-1Wartości mechaniczne G12
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Dopasuj długość cięgna do podwieszenia.
PWP przyjmuje ogniwo łańcucha o właściwym rozmiarze w specjalnie ukształtowanej szczelinie. Służy do regulacji czynnej długości cięgna, zwykle przy jego górnym końcu. W systemie montowanym łączy się go przez Connex CWP.
Konstrukcja haka nie wymaga obniżenia DOR z powodu prawidłowego skrócenia. Nadal trzeba uwzględnić kąty, temperaturę i wszystkie elementy kompletnego zawiesia. PWP można również dołączyć do odpowiednio dobranego istniejącego układu.
Skracaj wyłącznie własne cięgno haka. Przy wspólnym montażu haka i łańcucha w jednej połówce Connex pętla powstająca przy skróceniu nie może być obciążona. Montaż do pętli nośnej wymaga oddzielnego Connex i układu zgodnego z instrukcją.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

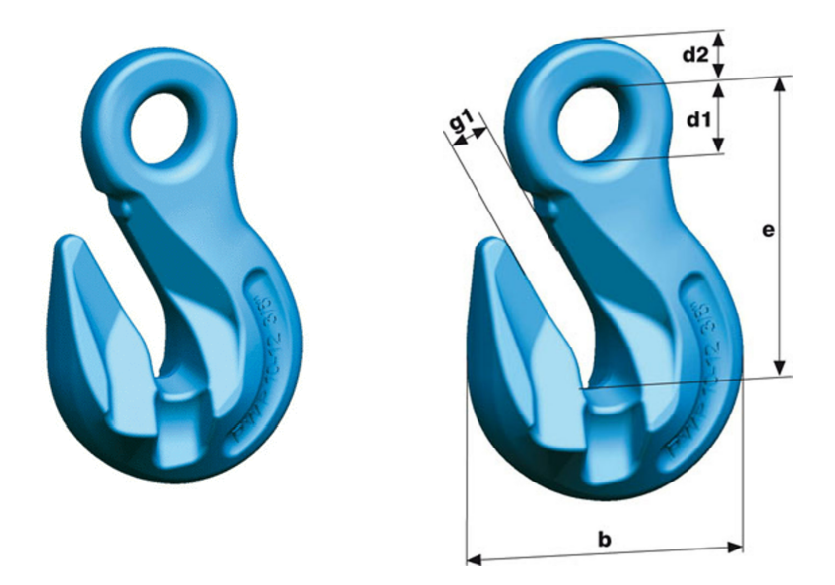

Rysunek wymiarowy i tabela PWP
Trzy wykonania PWP. Oznaczenie 7/8 jest oznaczeniem producenta; zgodność całego układu i ogniwa potwierdź przy doborze.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | e [mm] | b [mm] | d₁ [mm] | d₂ [mm] | g [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|
| PWP 7/8 | 3 | 68 | 63 | 18 | 11 | 10 | 0,51 |
| PWP 10 | 5 | 88 | 81 | 22 | 14 | 13 | 1,04 |
| PWP 13 | 8 | 110 | 103 | 26 | 18 | 17 | 2,19 |
DOR = dopuszczalne obciążenie robocze (WLL), podane w tonach. Masa własna w kg/szt., wymiary w mm. Źródło: karta producenta pewag PWP ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz PWP do regulowanego cięgna.
Podaj system łańcucha i sposób montażu haka — samo DOR nie wystarcza.
Montaż Connex
Dobierz CWP do haka i łańcucha. Przy wspólnym osadzeniu elementów w Connex zapewnij swobodne ustawienie części przenoszącej obciążenie.
Przebieg obciążenia
Reguluj długość bez obciążenia. Hak skraca swoje cięgno. Przy pętli nośnej zastosuj odrębne połączenie według instrukcji; pętla nie może się zaciskać.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Pewag potwierdza EN 1677-1 z nośnością G12. Instrukcja komponentów G12, strony 52–53, rozróżnia skracanie cięgna i tworzenie pętli nośnej. Dokument jest dostępny w sekcji Downloads producenta.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta PWP i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj szczelinę, powierzchnie podparcia ogniwa, ucho i połączenie Connex. Elementy z deformacją lub uszkodzeniem wycofaj do oceny. CECHO pomaga dobrać zamienny hak i osprzęt zgodnie z dokumentacją.
Zobacz zakres serwisu CECHO →PYTANIA O PWP
Co sprawdzić przed doborem?
Kto produkuje hak PWP?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy skrócenie na PWP obniża DOR?
Producent nie wymaga redukcji DOR haka przy prawidłowym skróceniu. Nośność kompletnego zawiesia nadal zależy od jego konfiguracji i warunków pracy.
Czy jeden PWP może skracać inne cięgno?
Nie. Skracacz zamontowany na cięgnie służy do regulacji tego cięgna.
Czy PWP i PSWP są takie same?
PSWP ma dodatkowe zabezpieczenie ograniczające przypadkowe wypięcie łańcucha. PWP jest wykonaniem bez tego sworznia.
Jakie informacje przesłać do wyceny?
Podaj średnicę i klasę łańcucha, DOR, liczbę cięgien, sposób montażu i potrzebny zakres regulacji.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz hak PWP z CECHO.
Opisz potrzebny zakres regulacji, podaj średnicę łańcucha i DOR. Dobierzemy PWP oraz układ połączeń.
Wyślij zapytanie o PWP →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
