Hak skracający nierdzewny pewag PWI
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER INOX · HAK SKRACAJĄCY

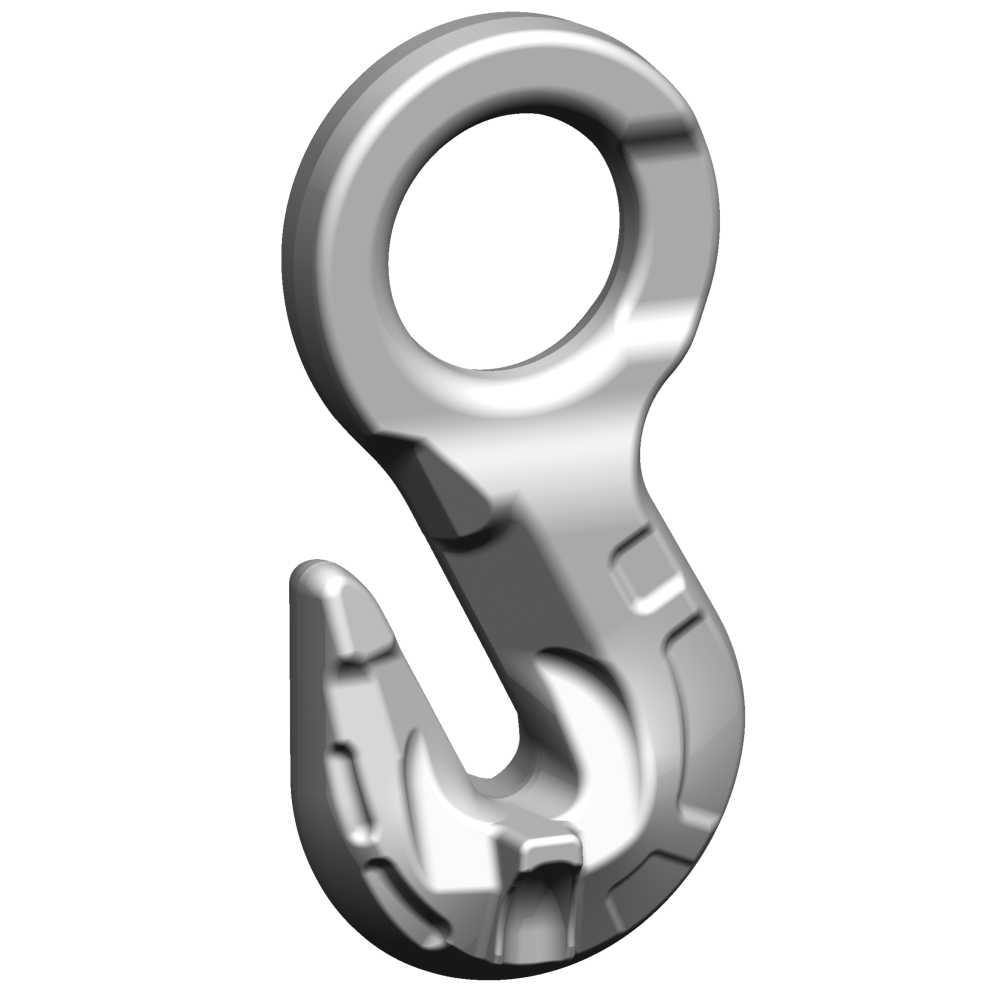

Nierdzewny hak skracający pewag PWI 5/6-6 do regulacji długości cięgna łańcuchowego. Specjalne podparcie ogniwa pozwala skracać prawidłowo dobrane zawiesie bez obniżania jego nośności z tego powodu.
0,9 tDopuszczalne obciążenie robocze1 wykonanie w tabeli producenta
Potrzebujesz doboru haka PWI?
Podaj średnicę i klasę łańcucha oraz sposób połączenia z zawiesiem.
Zapytaj CECHO o PWI →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak pewag PWI — najważniejsze informacje
PEWAG WINNER INOXKlasa 6Hak do skracania cięgien
DOR0,9 tPWI 5/6-6
MATERIAŁStal 1.4462AISI F51 / AISI 318 LN
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Skracanie cięgna z właściwym podparciem ogniwa.
PWI służy do skracania cięgien łańcuchowych w systemie pewag winner inox. Korpus haka jest kuty ze stali nierdzewnej 1.4462. Powiększone ucho ze spłaszczeniem umożliwia połączenie przez odpowiedni element systemu.
Hak nadaje się do systemu Connex i układów spawanych przygotowanych zgodnie z dokumentacją producenta. Montaż w zawiesiu wymaga dodatkowej złączki Connex lub właściwego ogniwa BWI. Nie należy traktować samego haka jako kompletnego zawiesia.
Ogniwo musi być prawidłowo osadzone w strefie podparcia. Nie wolno obciążać czubka haka. Odporność na wodę, ścieki i środki chemiczne trzeba ocenić dla temperatury, stężenia i czasu kontaktu.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

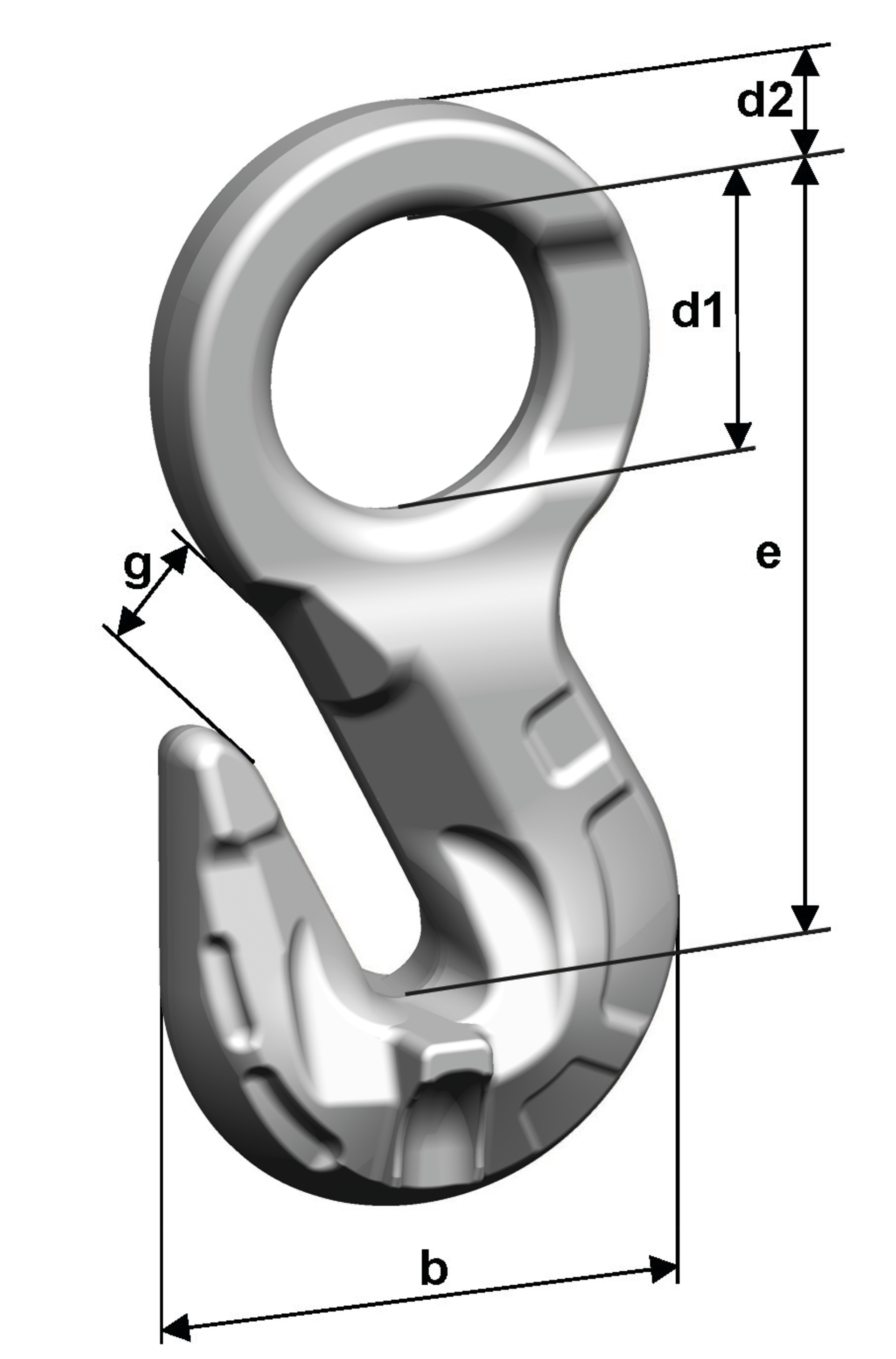

Rysunek wymiarowy i tabela PWI
Parametry wykonania PWI 5/6-6. DOR haka nie zastępuje oceny nośności całego zawiesia.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | e [mm] | b [mm] | d1 [mm] | d2 [mm] | g [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|
| PWI 5/6-6 | 0,9 | 65 | 44 | 24,5 | 9 | 7,2 | 0,2 |
DOR w tonach, wymiary w mm, masa własna w kg/szt. Dobierz rozmiar i klasę łańcucha oraz element łączący zgodnie z systemem pewag. Źródło: karta producenta pewag PWI ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz PWI do konkretnego cięgna.
Sprawdź średnicę, klasę i sposób połączenia.
Montaż i osadzenie
Dobierz dodatkową złączkę Connex albo ogniwo BWI. Upewnij się, że skracane ogniwo układa się w przewidzianym podparciu, bez bocznego nacisku i obciążenia czubka.
Warunki pracy
Podaj medium, temperaturę oraz konfigurację i kąty cięgien. Przy doborze do zastosowań chemicznych lub spożywczych sprawdzamy ograniczenia materiałowe.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Producent podaje zgodność z EN 1677-1 z parametrami mechanicznymi klasy 6 oraz spełnienie wymagań DIN 5692. Instrukcja winner inox określa montaż, użytkowanie i kontrolę.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta PWI i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Sprawdzaj odkształcenia, zużycie podparcia ogniwa i ucha, pęknięcia oraz korozję. Hak z uszkodzeniem lub nieczytelnym oznaczeniem wymaga wycofania z pracy do oceny.
Zobacz zakres serwisu CECHO →PYTANIA O PWI
Co sprawdzić przed doborem?
Kto produkuje hak PWI?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy skracanie z PWI obniża DOR zawiesia?
Prawidłowo dobrany i użyty PWI nie wymaga redukcji nośności wyłącznie z powodu skrócenia cięgna. Nadal uwzględnia się nośność wszystkich elementów, konfigurację, kąty i warunki pracy.
Czy PWI można obciążać na czubku?
Nie. Ogniwo musi spoczywać we właściwej strefie podparcia. Obciążanie czubka haka jest zabronione.
Czy jest to hak do bezpośredniego zaczepiania ładunku?
PWI jest hakiem skracającym do cięgien łańcuchowych. Element zaczepowy ładunku dobiera się osobno do punktu podnoszenia.
Jakie informacje przesłać do wyceny?
Prześlij oznaczenie łańcucha, średnicę, klasę, konfigurację zawiesia i warunki pracy.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz hak PWI z CECHO.
Prześlij oznaczenie łańcucha i konfigurację zawiesia. CECHO pomoże dobrać hak PWI i elementy łączące.
Wyślij zapytanie o PWI →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
