Hak S z zabezpieczeniami pewag SSM
Producent: pewagDystrybucja i dobór: CECHO
PEWAG · KLASA 8
Hak S pewag SSM z dwiema zapadkami do łączenia osprzętu z ładunkiem. Cztery wykonania klasy 8 mają DOR 0,8–5,3 t. Może pełnić funkcję haka końcowego lub pośredniego.
0,8–5,3 tDopuszczalne obciążenie robocze4 wykonania w tabeli producenta

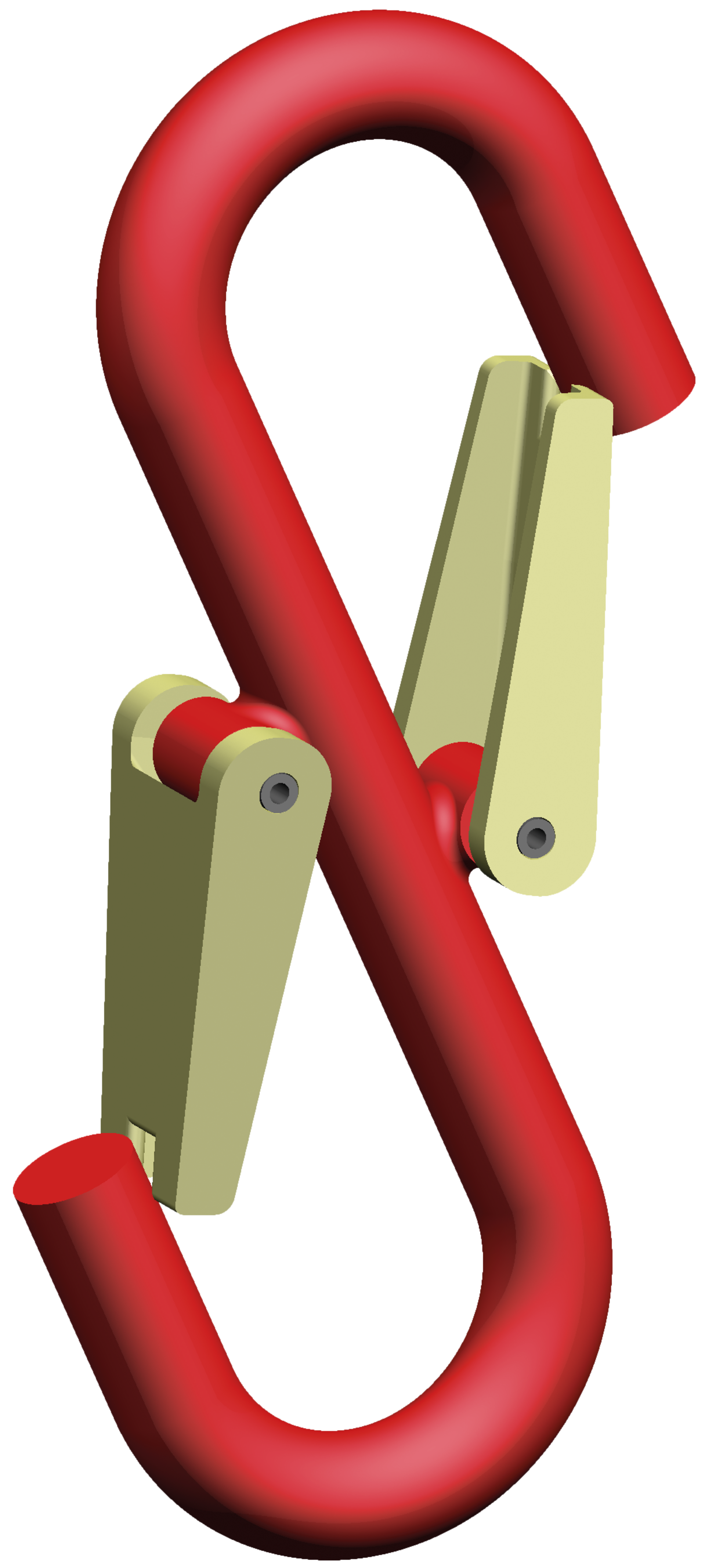

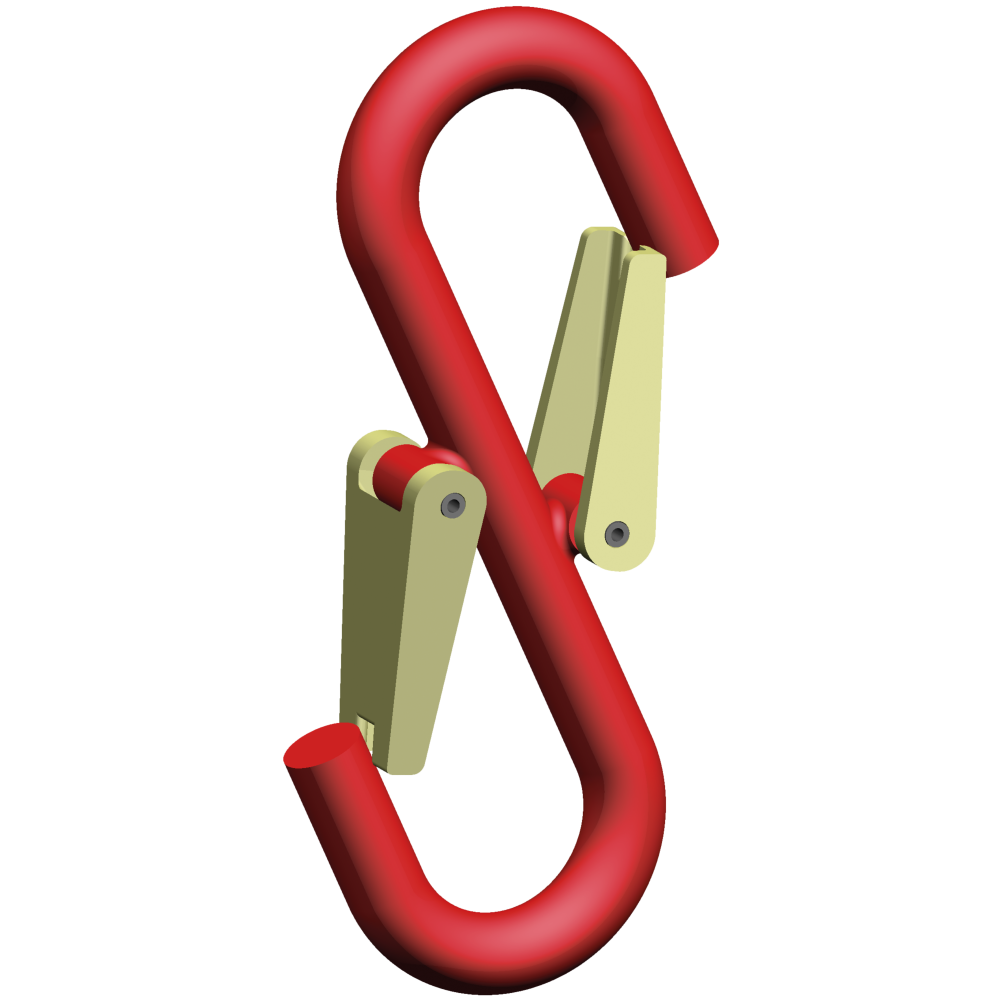

Oryginalne zdjęcie modelu. Wykonanie dobierz według oznaczenia i tabeli.
Potrzebujesz doboru haka S z zabezpieczeniami SSM?
Podaj DOR, rozmiar i sposób podnoszenia.
Zapytaj CECHO o SSM →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak S z zabezpieczeniami pewag SSM — najważniejsze informacje
KLASA OSPRZĘTU8Według dokumentacji pewag
ZAKRES DOR0,8–5,3 t4 wykonania w tabeli
DOKUMENTACJAEN 1677-1Osprzęt specjalny G8
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
OSPRZĘT DO PODNOSZENIA PEWAG
Dwa otwarcia, dwa zabezpieczenia.
Kształt S pozwala połączyć elementy zakończone ogniwami, hakami lub odpowiednimi pętlami. Obie zapadki muszą po połączeniu swobodnie się zamknąć; chronią przed przypadkowym rozłączeniem.
SSM jest osprzętem specjalnym klasy 8 według EN 1677-1. Wartości DOR w tabeli dotyczą SSM, również gdy współpracuje z elementem klasy 10.
Pracuje wyłącznie przy ciągnięciu w osi, z oparciem obciążenia w siodłach. Przy połączeniu z liną albo zawiesiem tekstylnym trzeba uwzględnić promień zagięcia i ewentualną redukcję nośności tego zawiesia.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG

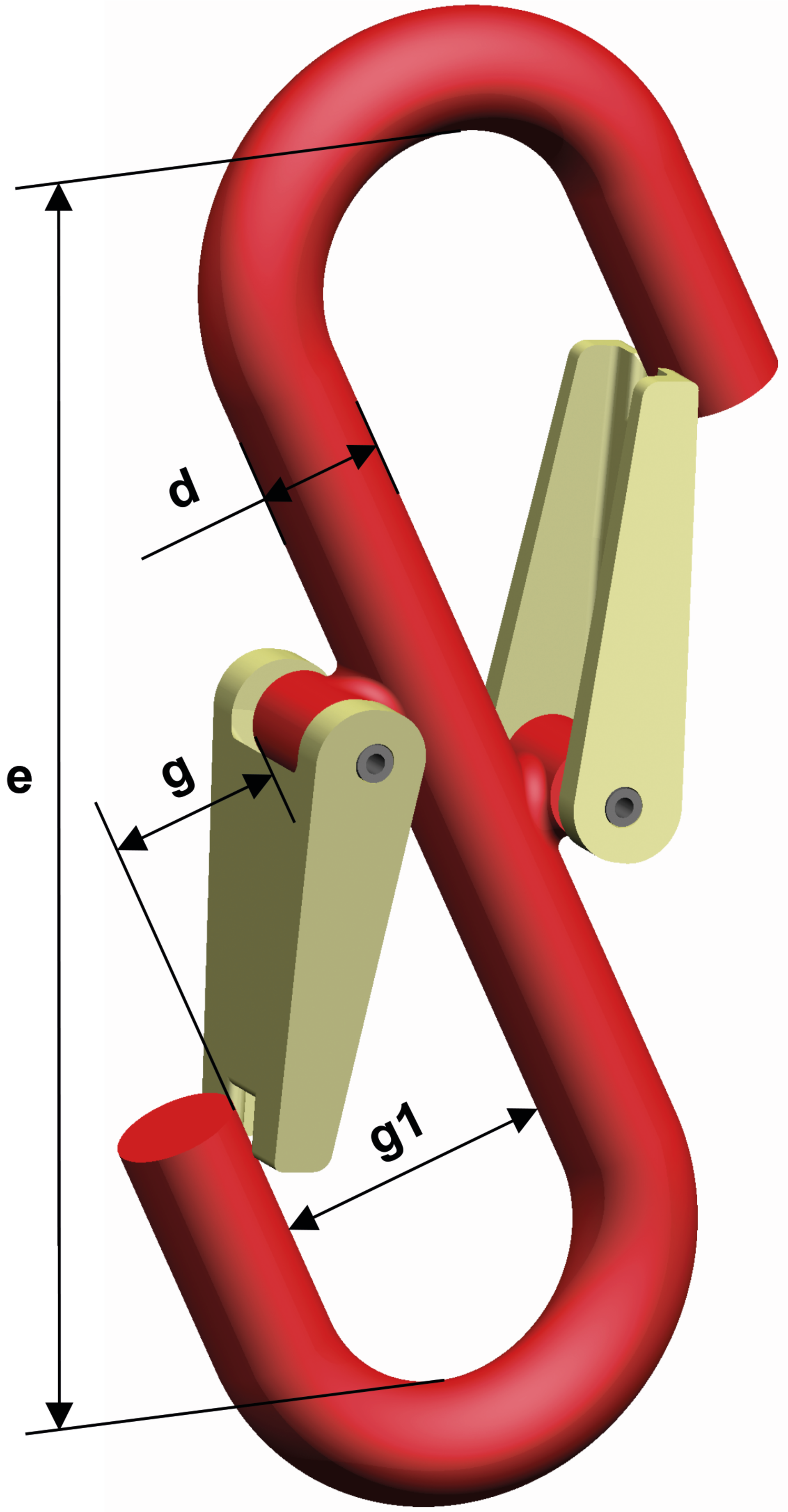

Rysunek wymiarowy i tabela SSM
Aktualne parametry według karty pewag. DOR podano w tonach. Wymiary odnoszą się do oznaczeń na rysunku.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | e [mm] | g [mm] | g1 [mm] | d [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|
| SSM 5 | 0,8 | 180 | 31 | 42 | 16 | 0,88 |
| SSM 7/8 | 2 | 220 | 43 | 53 | 23 | 1,6 |
| SSM 10 | 3,15 | 280 | 51 | 58 | 31 | 4,1 |
| SSM 13 | 5,3 | 400 | 76 | 90 | 40 | 8,5 |
DOR w tonach, wymiary w mm, masa w kg/szt. Nośność kompletnego układu zależy od wszystkich komponentów i warunków pracy. Źródło: karta producenta pewag SSM ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz hak S z zabezpieczeniami SSM.
Prześlij parametry ładunku, geometrię połączenia i warunki pracy.
Współpracujące zawiesie
Sprawdź dopasowanie pętli liny lub zawiesia tekstylnego do średnicy korpusu haka. Nośność połączenia może wymagać redukcji.
Temperatura i obciążenie
Stosuj współczynniki z instrukcji SSM. Unikaj obciążeń poprzecznych, zginania, obciążenia nosków i udarów.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Stosuj instrukcję SSM producenta ↗. Podaje warunki użycia, redukcje DOR i kontrole. Aktualna karta i katalog potwierdzają EN 1677-1 oraz klasę 8.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta SSM i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Dopasowanie zestawów zapadek: SSM 5 → SFGW 13; SSM 7/8 → SFGW 19/20; SSM 10 → SFGW 22; SSM 13 → SFGW 26/32. Kontroluj oba zabezpieczenia, oznaczenia i korpus. Uszkodzony hak odstaw do oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA O SSM
Co sprawdzić przed doborem?
Kto produkuje hak S z zabezpieczeniami SSM?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy SSM jest hakiem klasy 10?
Nie. Producent określa go jako osprzęt specjalny klasy 8. Obowiązują podane dla niego udźwigi.
Czy można pracować w 300°C z pełnym DOR?
Nie. Powyżej 200°C do 300°C instrukcja przewiduje współczynnik temperatury 0,9.
Czy oba końce muszą mieć zapadkę?
Tak. Obie zapadki powinny być sprawne i zamykać się po połączeniu.
Jakie informacje przesłać do wyceny?
Podaj wymagany DOR, model, rozmiar, liczbę sztuk i warunki zastosowania.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz hak S z zabezpieczeniami SSM z CECHO.
CECHO pomoże dobrać wykonanie pewag i sprawdzić zgodność z pozostałym osprzętem.
Wyślij zapytanie o SSM →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
