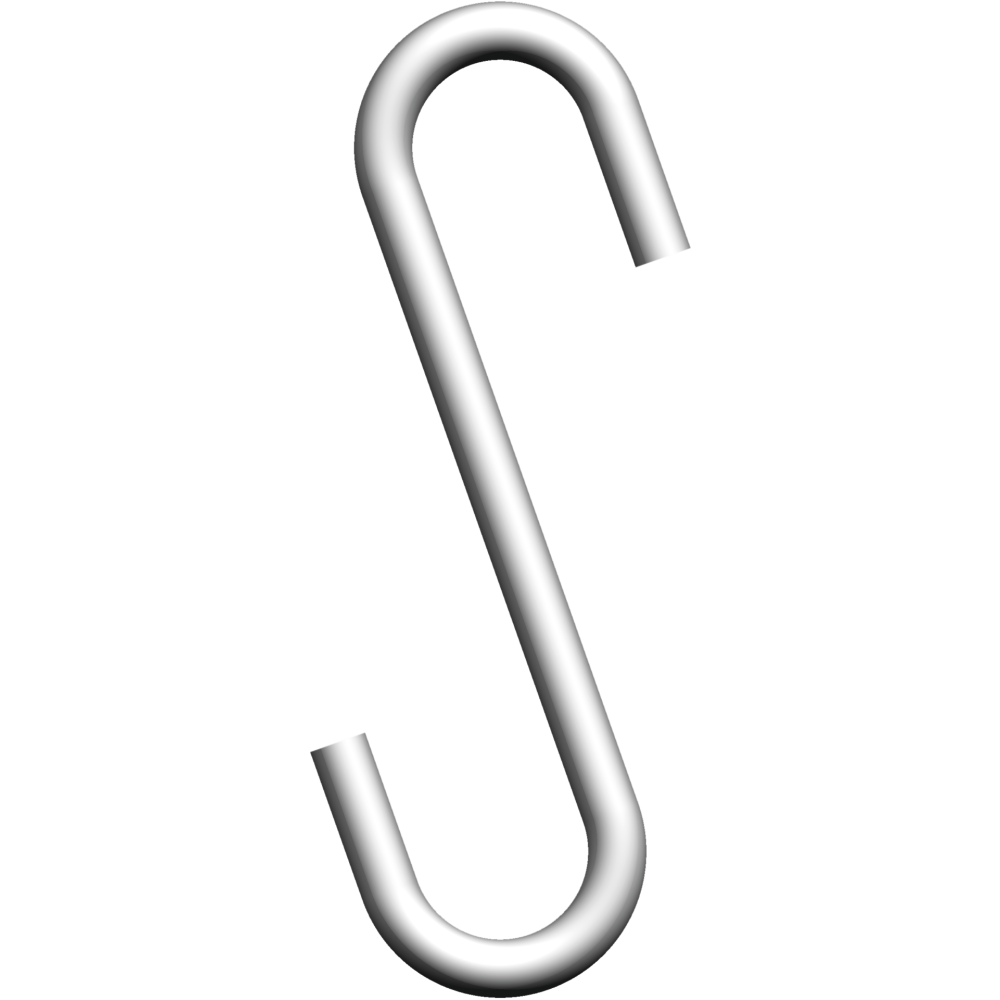

Hak S do ocynkowni pewag SMWF
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER FIRE · DO OCYNKOWNI
Hak S pewag SMWF winner fire do łączenia ładunku z osprzętem podnoszącym w ocynkowniach. Pięć rozmiarów o DOR 0,5–3,15 t; bez zapadki.
0,5–3,15 tDopuszczalne obciążenie robocze5 wykonań w tabeli producenta
Potrzebujesz doboru haka S SMWF?
Prześlij obciążenie, wymiary połączeń i warunki pracy w ocynkowni.
Zapytaj CECHO o SMWF →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak S do ocynkowni pewag SMWF — najważniejsze informacje
PEWAG WINNER FIREDo ocynkowniOsobny system osprzętu
DOR0,5–3,15 tWedług wykonania
PROCES CYNKOWANIADo 475°CW kąpieli cynkowej
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
OSPRZĘT DO CYNKOWANIA OGNIOWEGO
Hak pośredni o otwartej konstrukcji.
SMWF może pełnić funkcję haka pośredniego, gdy gardziel haka HWF jest zbyt mała, a także współpracować z pętlami linowymi zgodnie z doborem producenta. Jest odrębnym, luźnym elementem osprzętu.
Obciążenie powinno działać wzdłuż haka i spoczywać w obu siodłach. Użytkowanie wymaga sprawdzenia dopuszczalności haków bez zapadki oraz wyeliminowania samoczynnego wypięcia. Unikaj luzowania, kołysania i szarpnięć.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG

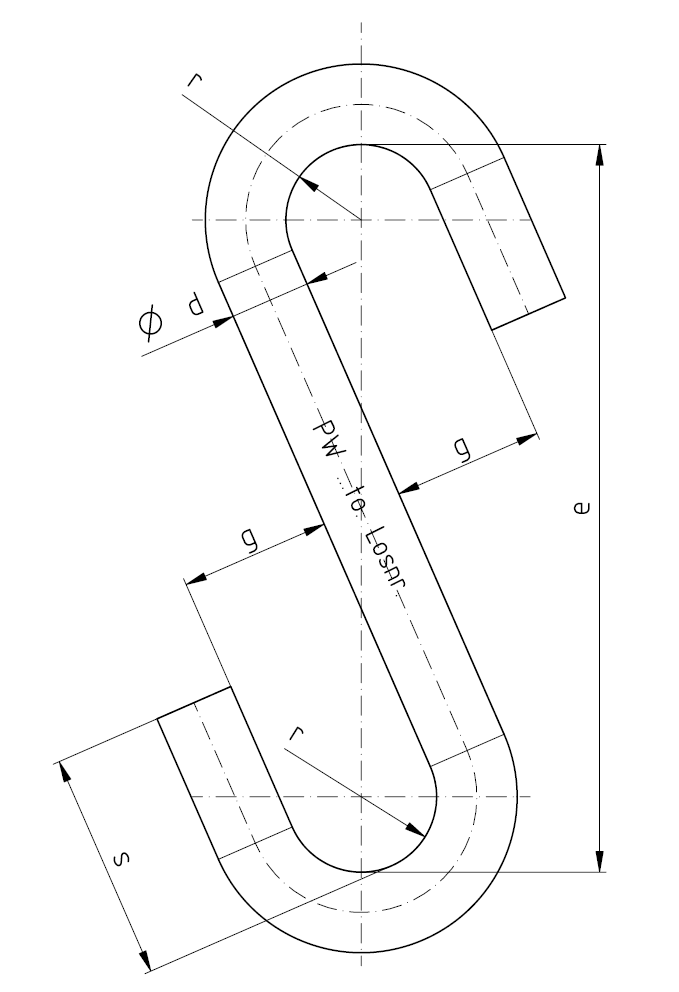

Rysunek wymiarowy i tabela SMWF
Dobierz rozmiar do obciążenia, geometrii połączeń i warunków procesu cynkowania.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | e [mm] | g [mm] | d [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|
| SMWF 8 | 0,5 | 220 | 53 | 23 | 1,5 |
| SMWF 10 | 0,8 | 280 | 58 | 31 | 2,9 |
| SMWF 13 | 1,325 | 400 | 90 | 40 | 8,2 |
| SMWF 16 | 2 | 500 | 120 | 50 | 16 |
| SMWF 20 | 3,15 | 550 | 130 | 60 | 26 |
DOR = dopuszczalne obciążenie robocze, podane w tonach. Masa w kg/szt., wymiary w mm. DOR kompletnego układu zależy także od liczby cięgien i ich kąta β względem pionu. Znak — oznacza brak wartości w tabeli producenta. Źródło: karta producenta pewag SMWF ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz hak S SMWF do procesu.
Podaj obciążenie, geometrię połączeń, temperatury i skład kąpieli oraz sposób podwieszenia.
Warunki kąpieli
Instrukcja dopuszcza kąpiel trawiącą z 15% kwasem solnym do 30°C oraz kąpiel cynkową do 475°C. Nie rozszerzaj tych warunków na inne chemikalia ani większe stężenia. Ubytki materiału wymagają regularnej kontroli.
Montaż i kontrola
Montaż wykonuje osoba kompetentna. Zapewnij odpowiednią nośność wszystkich elementów, swobodę ustawienia i oparcie w siodłach. Nie spawaj, nie prostuj i nie poddawaj haka własnej obróbce cieplnej.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Przed zastosowaniem zapoznaj się z instrukcją konkretnego modelu oraz całego układu. Instrukcja pewag SMWF ↗. Nośność w warunkach ograniczonych wymaga uwzględnienia wszystkich odpowiednich współczynników producenta.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta SMWF i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Oględziny wykonuj przed każdym użyciem. Instrukcja wymaga kontroli przez osobę kompetentną co najmniej co 14 dni, a przy intensywnej eksploatacji częściej. Do kontroli osprzęt musi być wolny od cynku, korozji i zanieczyszczeń. Nie wykonuj prób obciążeniowych używanego osprzętu — producent wskazuje ryzyko korozji naprężeniowej.
Zobacz zakres serwisu CECHO →PYTANIA O SMWF
Co sprawdzić przed doborem?
Kto produkuje hak S SMWF?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Co oznaczają g i d?
g to gardziel haka, a d średnica jego materiału. Oznaczenia odpowiadają rysunkowi i instrukcji producenta.
Czy hak S ma zabezpieczenie przed wypięciem?
Nie. Każda operacja wymaga potwierdzenia, że otwarty hak jest dopuszczalny i nie może samoczynnie się wypiąć.
Jakie informacje przesłać do wyceny?
Prześlij wymagany model, ilość, obciążenie, parametry kąpieli i rysunek lub zdjęcie układu podnoszenia.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz hak S SMWF z CECHO.
CECHO pomaga dobrać oryginalny osprzęt pewag winner fire do parametrów procesu i układu podnoszenia.
Wyślij zapytanie o SMWF →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
