Hak PSWP
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER PRO · HAKI KLASY 12

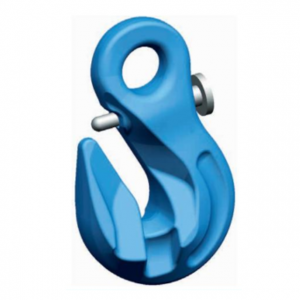

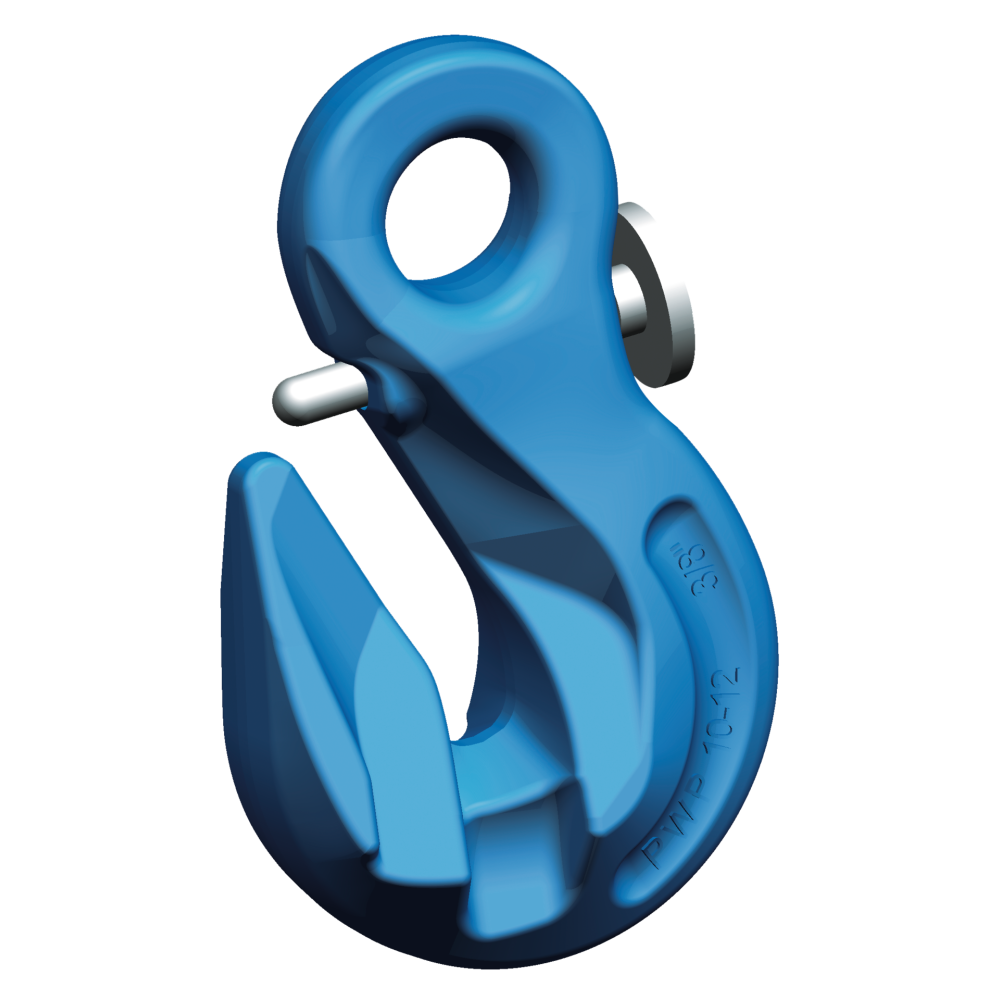

Hak skracający PSWP ma dodatkowy sworzeń zabezpieczający ogniwo przed przypadkowym wypięciem. Służy do mocowania ładunków i, z wymaganym zabezpieczeniem, do zastosowań dźwignicowych.
3–8 tDopuszczalne obciążenie robocze3 wykonania w tabeli producenta
Potrzebujesz doboru haka PSWP?
Opisz zastosowanie: podnoszenie lub mocowanie. Podaj wielkość i klasę łańcucha.
Zapytaj CECHO o PSWP →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak pewag PSWP — najważniejsze informacje
PEWAG WINNER PROKlasa 12Skracanie z zabezpieczeniem
REGULACJASworzeń PSGWPOgranicza wypięcie łańcucha
DOKUMENTACJAInstrukcja G12Mocowanie i podnoszenie
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Skracanie z ochroną przed wypięciem ogniwa.
PSWP przyjmuje właściwe ogniwo łańcucha w wyprofilowanej szczelinie. Dodatkowy sworzeń zabezpiecza je przed przypadkowym wypięciem. Hak łączy się z układem przez dobrane ogniwo Connex CWP.
Pewag wskazuje skracanie w układach mocowania jako podstawowe zastosowanie PSWP. Z dodatkowym zabezpieczeniem dopuszcza także pracę w zawiesiach. Prawidłowe skrócenie nie wymaga redukcji DOR haka; nadal obowiązują ograniczenia całego układu.
Skracacz reguluje własne cięgno. Instrukcja dopuszcza również przedłużanie łańcucha przez PSWP na dolnym końcu cięgna, przy tej samej wielkości nominalnej łańcuchów i działającym zabezpieczeniu. Taki montaż wymaga właściwego doboru.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

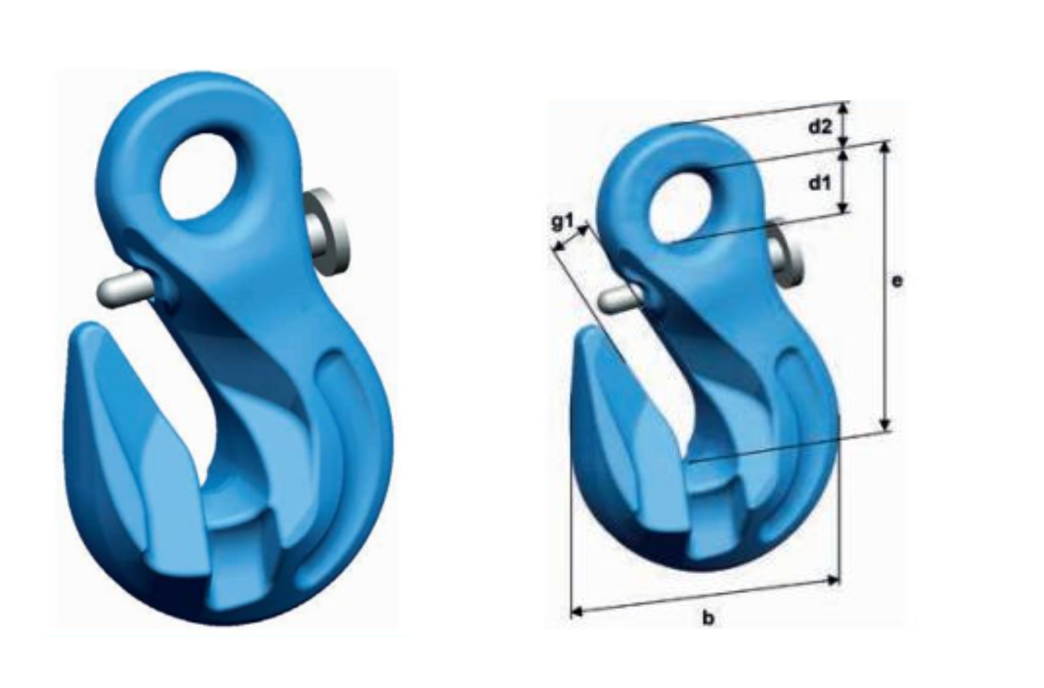

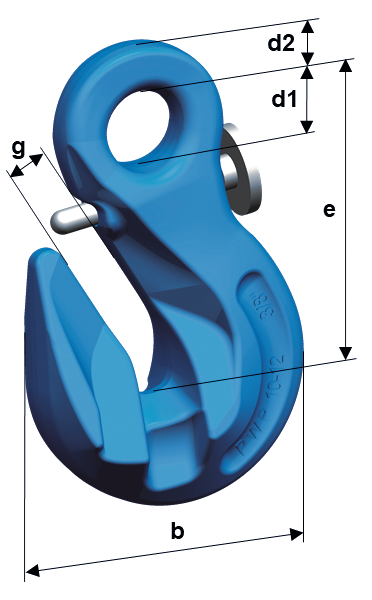

Rysunek wymiarowy i tabela PSWP
Trzy wykonania PSWP. DOR dotyczy podnoszenia; LC jest zdolnością mocowania wyrażoną jako siła. Wartości te opisują różne zastosowania.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

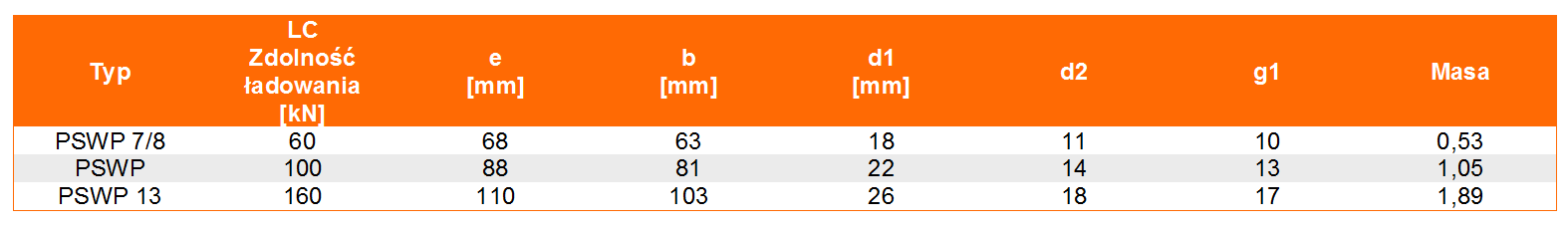

| Typ | DOR [t] | LC [kN] | e [mm] | b [mm] | d₁ [mm] | d₂ [mm] | g [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|
| PSWP 7/8 | 3 | 60 | 68 | 63 | 18 | 11 | 10 | 0,53 |
| PSWP 10 | 5 | 100 | 88 | 81 | 22 | 14 | 13 | 1,05 |
| PSWP 13 | 8 | 160 | 110 | 103 | 26 | 18 | 17 | 1,89 |
DOR = dopuszczalne obciążenie robocze (WLL) w tonach. LC = zdolność mocowania w kN; nie jest udźwigiem. Masa w kg/szt., wymiary w mm. Źródło: karta producenta pewag PSWP ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz PSWP do konkretnego zastosowania.
Ustal, czy hak pracuje w mocowaniu, czy w zawiesiu. Podaj średnicę i klasę łańcucha.
Połączenie CWP
Dobierz Connex CWP do haka i łańcucha. Przy wspólnym Connex pętla powstająca podczas skrócenia nie może przenosić obciążenia. Pętla nośna wymaga osobnego Connex według instrukcji.
Działające zabezpieczenie
Reguluj łańcuch bez obciążenia. Zabezpieczenie musi działać i utrzymywać właściwe ogniwo. Uszkodzony sworzeń lub sprężyna wymagają oceny i wymiany zgodnie z dokumentacją.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Karta PSWP i instrukcja komponentów G12 opisują zastosowania dźwignicowe oraz mocowanie. Zasady skracania, przedłużania i zabezpieczenia znajdują się na stronach 52–53 instrukcji dostępnej w Downloads pewag.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta PSWP i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj korpus, szczelinę, ucho, Connex i sworzeń zabezpieczenia. Producent przewiduje część zamienną PSGWP; właściwy zestaw dobiera się do wykonania haka. CECHO pomaga w identyfikacji i ocenie osprzętu.
Zobacz zakres serwisu CECHO →PYTANIA O PSWP
Co sprawdzić przed doborem?
Kto produkuje hak PSWP?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czym PSWP różni się od PWP?
PSWP ma dodatkowy sworzeń zabezpieczający przed przypadkowym wypięciem łańcucha. Same oznaczenia korpusu mogą być wspólne dla obu wykonań.
Czy LC 100 kN oznacza DOR 10 t?
Nie. LC opisuje siłę w mocowaniu. PSWP 10 ma DOR 5 t i LC 100 kN, zgodnie z osobnymi kolumnami producenta.
Czy skracanie zmniejsza DOR haka?
Przy prawidłowym skróceniu producent nie wymaga redukcji DOR haka. Trzeba jednak uwzględnić warunki pracy i nośność całego zawiesia.
Jakie informacje przesłać do wyceny?
Podaj zastosowanie, średnicę i klasę łańcucha, DOR albo LC, liczbę cięgien oraz sposób montażu.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz hak PSWP z CECHO.
Podaj zastosowanie, oznaczenie łańcucha i wymagane DOR lub LC. Dobierzemy PSWP oraz połączenie Connex.
Wyślij zapytanie o PSWP →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
