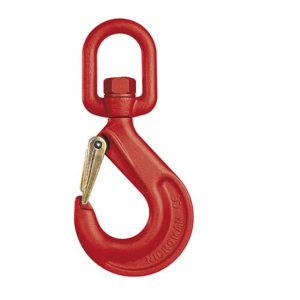

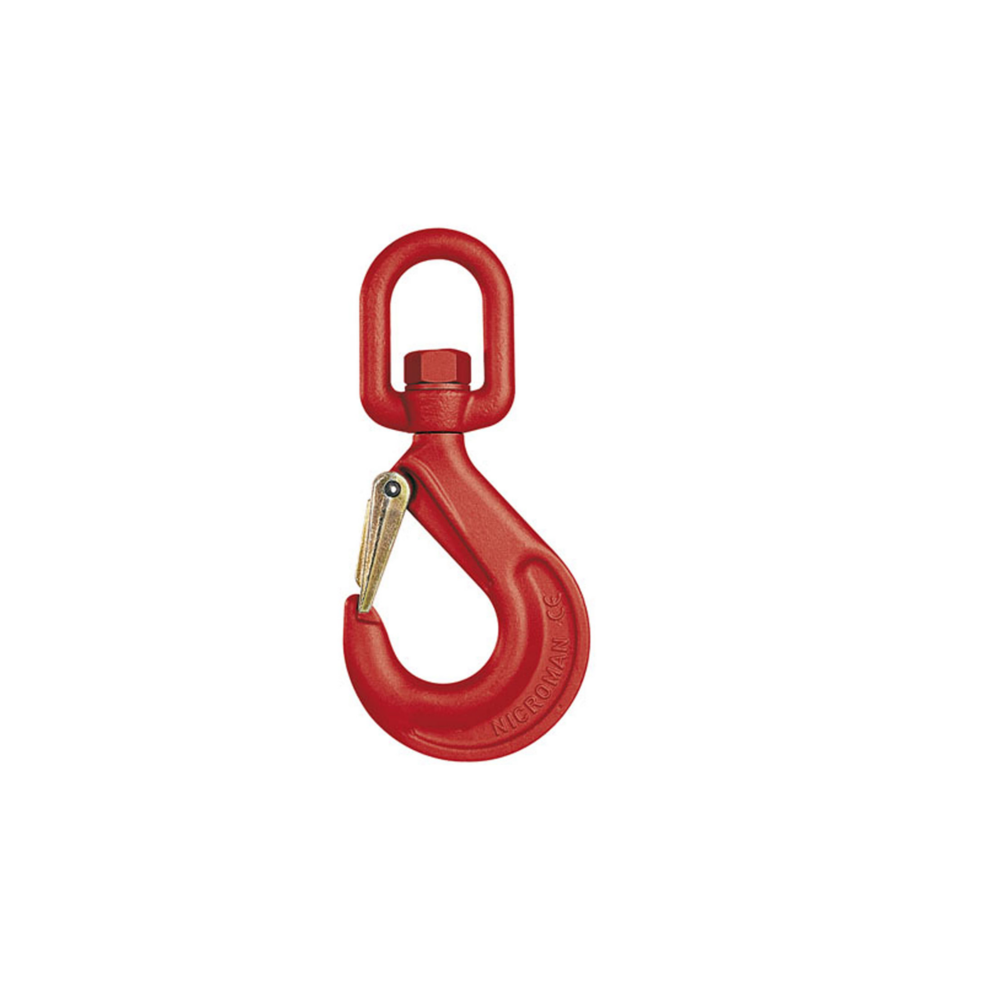

Hak obrotowy z łożyskiem pewag WSBW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER · HAK OBROTOWY KLASY 10
Hak obrotowy klasy 10 z łożyskiem osiowym, które umożliwia obrót pod obciążeniem. Kuta zapadka zamyka gardziel haka i jest podparta w jego nosku.
2,5–6,7 tDopuszczalne obciążenie robocze3 wykonania w tabeli producenta
Potrzebujesz doboru haka WSBW?
Podaj wymagany DOR, sposób połączenia oraz warunki pracy. Dobierzemy rozmiar WSBW i właściwy osprzęt.
Zapytaj CECHO o WSBW →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak pewag WSBW — najważniejsze informacje
PEWAG WINNERKlasa 10Hak obrotowy WSBW
ŁOŻYSKO OSIOWEObrót pod obciążeniemMaksymalnie 120°C
NORMA PRODUKTUEN 1677-2Parametry mechaniczne klasy 10
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
OBRÓT POD OBCIĄŻENIEM
Łożyskowany krętlik. Kuta zapadka.
pewag WSBW jest hakiem obrotowym z łożyskiem osiowym, przeznaczonym do połączeń w układach podnoszenia. Konstrukcja łożyska pozwala na obrót pod obciążeniem; maksymalna temperatura pracy wynosi 120°C.
Kuta zapadka opiera się w nosku haka, co chroni ją przed bocznym przesunięciem. Hak jest zgodny z systemem Connex, a duże ucho krętlika daje dodatkowe możliwości połączenia z właściwie dobranym osprzętem.
Hak obciążaj wyłącznie osiowo. Nie obciążaj noska ani zapadki zabezpieczającej. WSBW nie jest przeznaczony do montażu w systemach spawanych. Wykonanie odpowiada EN 1677-2 z parametrami mechanicznymi klasy 10.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

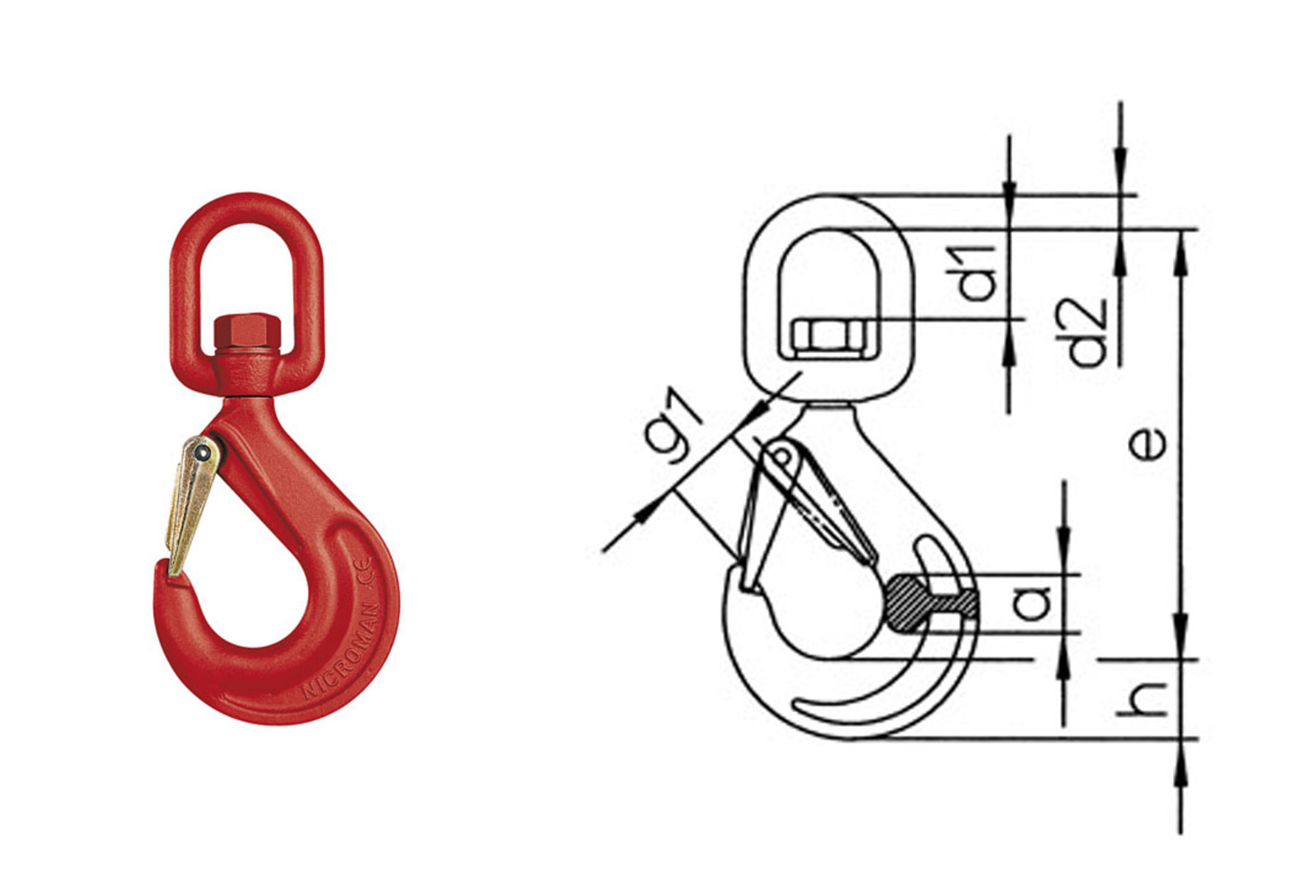

Rysunek wymiarowy i tabela WSBW
Trzy aktualne wykonania według danych pewag. DOR podano w tonach, a masę własną w kg/szt.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | e [mm] | h [mm] | a [mm] | d1 [mm] | d2 [mm] | g1 [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|
| WSBW 7/8 | 2,5 | 154 | 28 | 19 | 37 | 12 | 26 | 1,24 |
| WSBW 10 | 4 | 183 | 33 | 25 | 41 | 16 | 30 | 1,84 |
| WSBW 13 | 6,7 | 221 | 40 | 30 | 47 | 20 | 38 | 3,45 |
DOR = dopuszczalne obciążenie robocze (WLL), podane w tonach. Masa własna w kg/szt., wymiary w mm. Źródło: karta producenta pewag WSBW ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz hak do obciążenia i połączenia.
Prześlij wymagany DOR oraz wymiary lub zdjęcie miejsca montażu. CECHO pomoże dobrać wykonanie WSBW.
Wymiary i połączenie
Sprawdź gardziel g1, wymiar ucha d1, przekrój d2 oraz długość e. Dobierz połączenie zgodne z systemem i instrukcją producenta; zapadka musi swobodnie zamykać gardziel.
Warunki pracy
Uwzględnij temperaturę do 120°C i kierunek działania siły. Łożysko umożliwia obrót pod obciążeniem, ale hak nadal wymaga osiowego obciążania. Nie obciążaj noska ani zapadki.
DOKUMENTACJA PRODUCENTA
Montaż i kontrola WSBW.
Instrukcja osprzętu pewag winner G10 określa zasady montażu, kontroli i użytkowania WSBW. Przed pracą sprawdź korpus, ucho, działanie krętlika i pełne zamknięcie zapadki. Montaż oraz ocenę zużycia wykonuj zgodnie z instrukcją producenta.
Karta WSBW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Do WSBW producent przewiduje zestaw zapadki zabezpieczającej SFGW. Aby dobrać część lub ocenić zużycie, prześlij rozmiar, czytelne oznaczenia haka i zdjęcia uszkodzonego elementu.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Kto produkuje hak WSBW?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy WSBW może obracać się pod obciążeniem?
Tak. Łożysko osiowe umożliwia obrót haka pod obciążeniem. Nie zmienia to wymogu osiowego obciążania i prawidłowego osadzenia zaczepu w siodle haka.
Jaka jest maksymalna temperatura pracy WSBW?
Producent określa maksymalną temperaturę pracy WSBW na 120°C. Pozostałe warunki użytkowania należy sprawdzić w instrukcji właściwej dla całego układu.
Czy zapadkę można wymienić?
Tak. Właściwą częścią zamienną jest zestaw zapadki SFGW, dobrany do rozmiaru haka WSBW. CECHO pomaga ustalić odpowiednie wykonanie.
Jakie informacje przesłać do wyceny?
Podaj rozmiar WSBW lub wymagany DOR, liczbę sztuk, wymiary łączonych elementów, temperaturę i sposób pracy. Pomocne będzie zdjęcie miejsca montażu.
