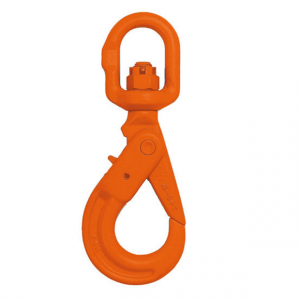

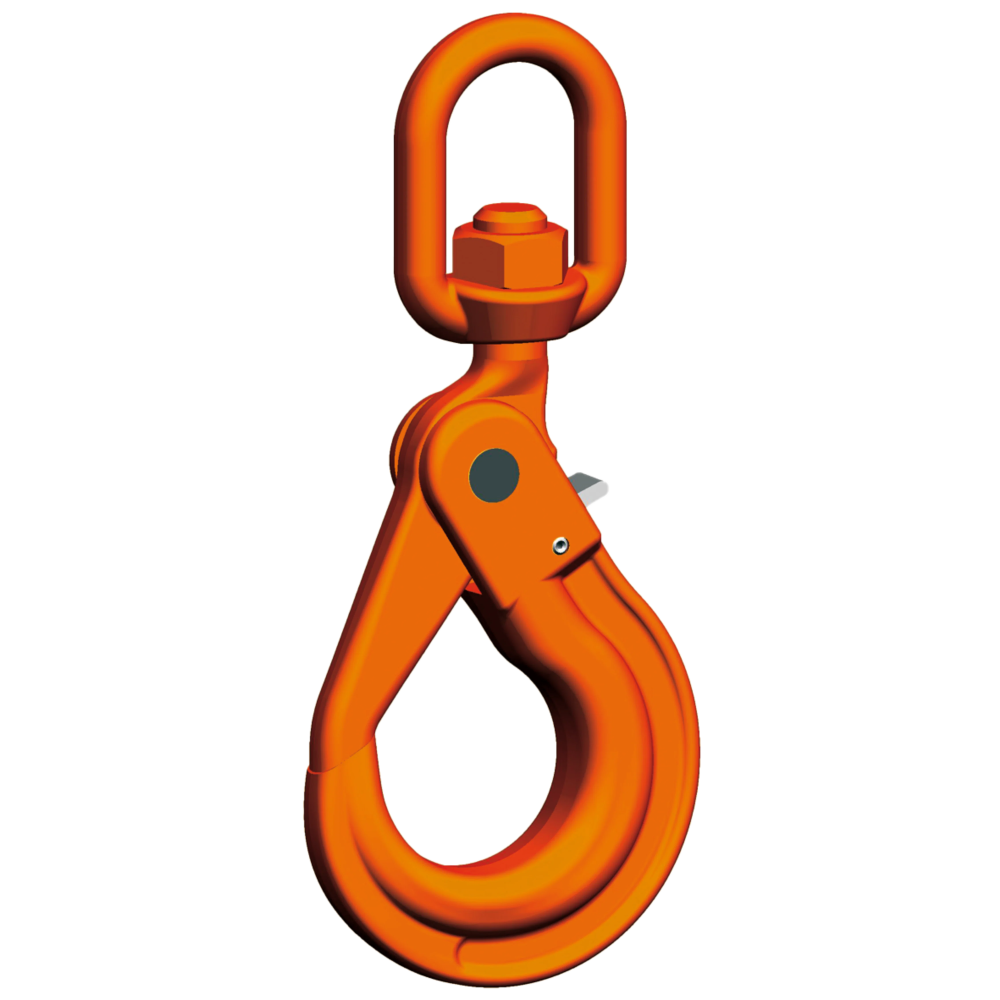

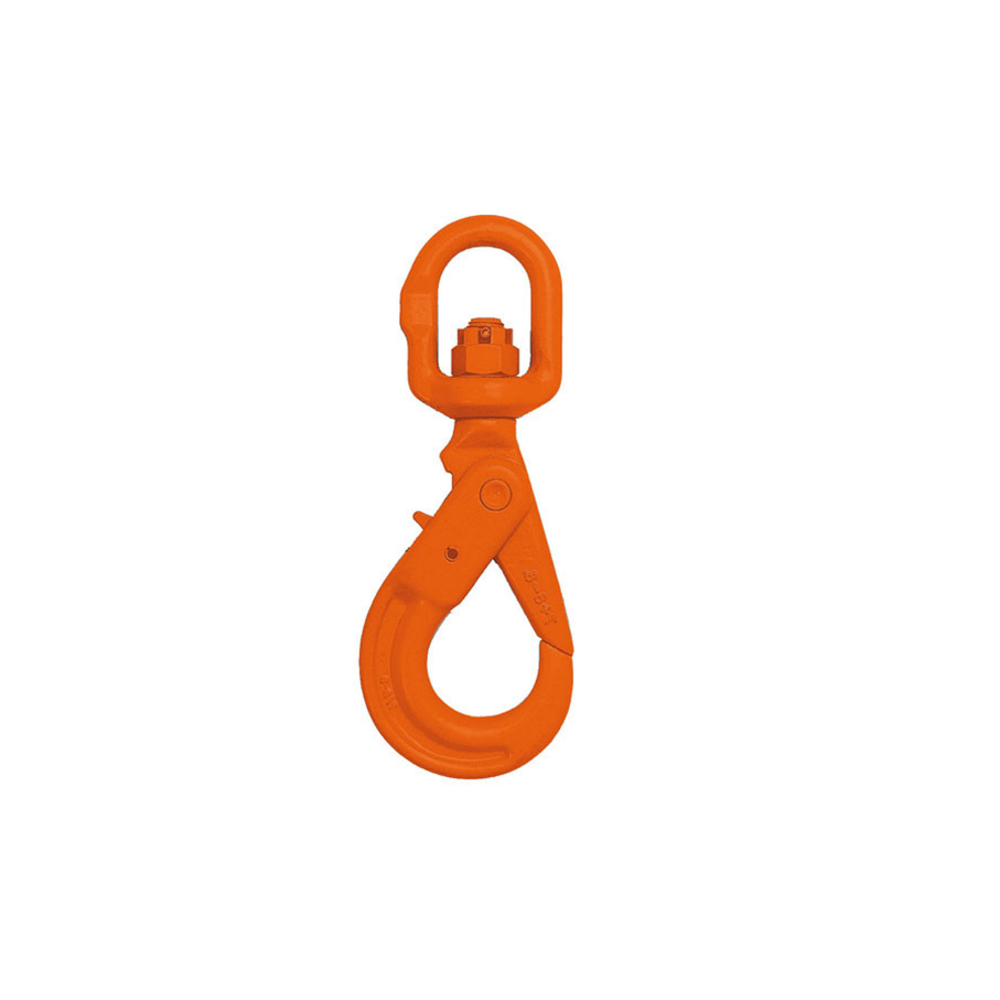

Hak obrotowy bezpieczny WLHW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER · OSPRZĘT KLASY 10
Hak bezpieczny WLHW z przegubem do ustawienia przed obciążeniem i samoczynną blokadą. Dobór do zawiesia pewag winner klasy 10 ze wsparciem CECHO.
1,4–10 tDopuszczalne obciążenie robocze5 wykonań w tabeli producenta
Przegub służy do ustawienia haka przed obciążeniem. WLHW nie obraca się pod obciążeniem.
Potrzebujesz doboru haka WLHW?
Prześlij obciążenie, rozmiar osprzętu oraz wymiary połączenia.
Zapytaj CECHO o WLHW →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak pewag WLHW — najważniejsze informacje
PEWAG WINNERKlasa 10Hak z przegubem obrotowym
ZABEZPIECZENIESamoczynna blokadaZamknięcie pod obciążeniem
NORMA I OZNACZENIAEN 1677-3Parametry klasy 10 · CE
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
HAK OBROTOWY · PEWAG WINNER
Ustawienie przed podnoszeniem. Samoczynna blokada.
WLHW to hak bezpieczny z przegubem obrotowym do zawiesi klasy 10. Zamyka się i blokuje samoczynnie, a pod obciążeniem nie można go otworzyć. Górne ucho współpracuje z odpowiednio dobranym osprzętem Connex.
Przegub WLHW służy do ustawienia kierunku haka przed podnoszeniem. Wykonanie z tuleją nie jest przeznaczone do obracania pod obciążeniem. Jeśli potrzebujesz takiej funkcji, CECHO pomoże dobrać wykonanie z łożyskiem.
Zapytaj o kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

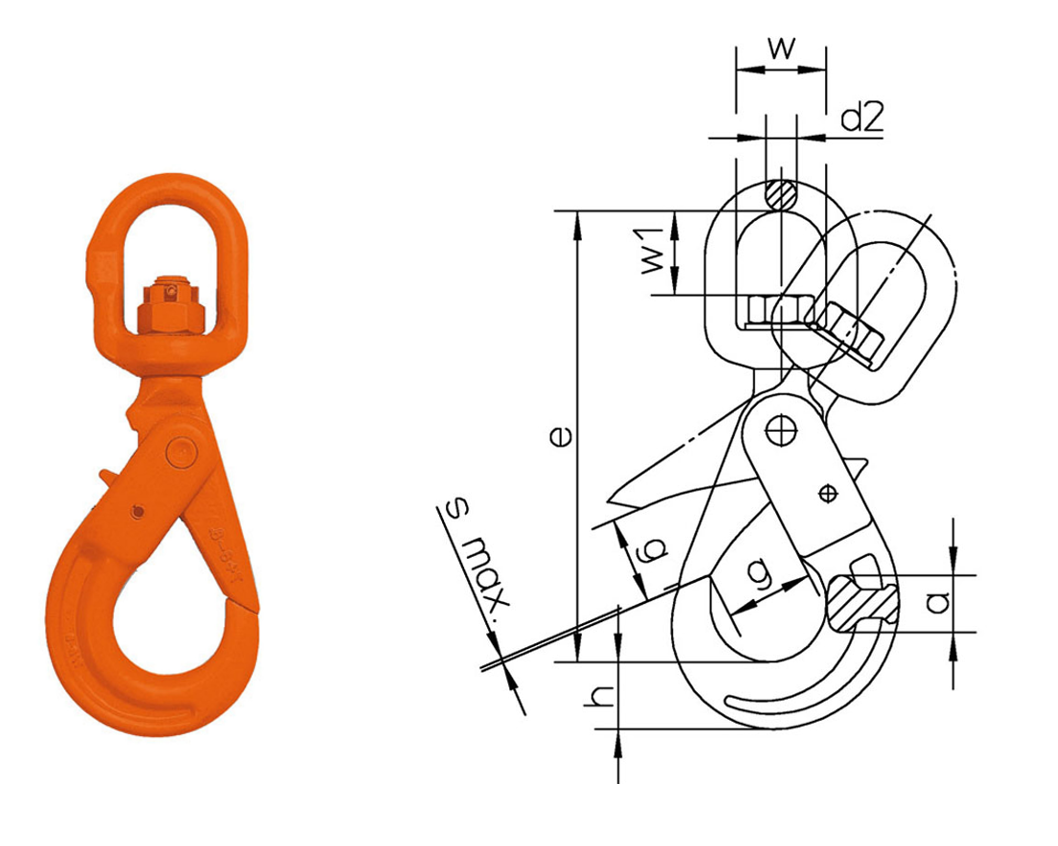

Rysunek wymiarowy i tabela WLHW
Porównaj DOR oraz wymiary ucha i gardzieli. Parametry dotyczą pojedynczego haka, a dobór całego zawiesia uwzględnia również jego konfigurację.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | e [mm] | h [mm] | a [mm] | w [mm] | w1 [mm] | d2 [mm] | g [mm] | s max. [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|
| WLHW 5/6 | 1,4 | 161 | 20 | 17 | 35 | 36 | 12 | 28 | 1 | 1,2 |
| WLHW 7/8 | 2,5 | 182 | 26 | 20 | 35 | 36 | 12 | 34 | 1 | 1,54 |
| WLHW 10 | 4 | 215 | 30 | 29 | 42 | 40 | 16 | 45 | 1 | 2,14 |
| WLHW 13 | 6,7 | 269 | 40 | 35 | 49 | 47 | 20 | 52 | 1,5 | 4,42 |
| WLHW 16 | 10 | 319 | 50 | 41 | 60 | 60 | 24 | 60 | 2 | 7,34 |
DOR = dopuszczalne obciążenie robocze (WLL), podane w tonach. Dane: karta producenta pewag WLHW ↗. Masa własna haka jest podana w kg/szt.
DOBÓR Z DYSTRYBUTOREM
Dopasuj WLHW do swojego zawiesia.
Prześlij parametry układu. Pomożemy wskazać wykonanie oraz zgodny element łączący.
Połączenie i rozmiar
Podaj klasę i rozmiar osprzętu oraz wymiary punktu zaczepienia. Sprawdź ucho w/w1/d2, miejsce na przegub i działanie blokady.
Warunki użytkowania
Określ, czy potrzebujesz tylko ustawić hak przed podnoszeniem, czy obracać go pod obciążeniem. Temperaturę, warunki pracy i dokumentację uzgodnimy dla właściwego wykonania.
DOKUMENTACJA PRODUCENTA
Identyfikacja i instrukcja.
pewag podaje dla WLHW EN 1677-3 z parametrami mechanicznymi klasy 10. Hak ma oznakowanie CE i zatwierdzenie BG. Montaż, kontrolę oraz użytkowanie należy prowadzić według instrukcji producenta.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta WLHW i dokumentacja pewag ↗Informacja pewag UK o przegubie WLHW ↗KONTROLA I CZĘŚCI ZAMIENNE
Wsparcie techniczne CECHO.
Do mechanizmu znajdującego się z tyłu haka producent przewiduje zestaw naprawczy VLHW. Prześlij oznaczenia WLHW, rozmiar i zdjęcia mechanizmu, aby potwierdzić zgodny zestaw oraz zakres kontroli.
Zobacz zakres serwisu CECHO →Zestaw zabezpieczenia VLHW →PYTANIA O WLHW
Co sprawdzić przed doborem?
Kto produkuje hak WLHW?
Producentem jest pewag. CECHO jest dystrybutorem tej marki i zapewnia pomoc w doborze, ofertę oraz kontakt techniczny.
Jak działa zabezpieczenie WLHW?
Hak zamyka się i blokuje automatycznie. Pod obciążeniem nie można go otworzyć. Przed użyciem sprawdź prawidłowe zamknięcie i działanie blokady zgodnie z instrukcją pewag.
Jaki zakres DOR obejmuje tabela?
Tabela producenta obejmuje pięć wykonań od WLHW 5/6 do WLHW 16, o DOR od 1,4 do 10 t. DOR całego zawiesia zależy także od jego konfiguracji i pozostałych elementów.
Czy WLHW pasuje do systemu Connex?
Tak. Producent wskazuje system Connex jako właściwe połączenie dla WLHW. Element łączący trzeba dopasować do klasy, rozmiaru, DOR i wymiarów górnego ucha.
Czy WLHW można obracać pod obciążeniem?
Nie. Przegub z tuleją służy do ustawienia haka przed obciążeniem. Wymagany obrót pod obciążeniem zgłoś przy doborze wykonania łożyskowanego WLHBW.
Co podać przy zamawianiu części zabezpieczenia?
Prześlij typ i rozmiar haka, zdjęcie mechanizmu z tyłu oraz oznaczenia na wyrobie. Dla WLHW producent oferuje zestaw VLHW; CECHO pomoże dobrać właściwe wykonanie.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz hak WLHW z CECHO.
Przekaż obciążenie, parametry zawiesia i wymiary połączenia. Przygotujemy propozycję właściwego wykonania oraz ofertę dla firmy.
Wyślij zapytanie o WLHW →
Zdjęcia osprzętu i rysunki możesz przesłać e-mailem.
