Strona główna » Produkty » Akcesoria zawiesiowe » Offshore » Hak obrotowy bezpieczny pewag WLH-OS Offshore

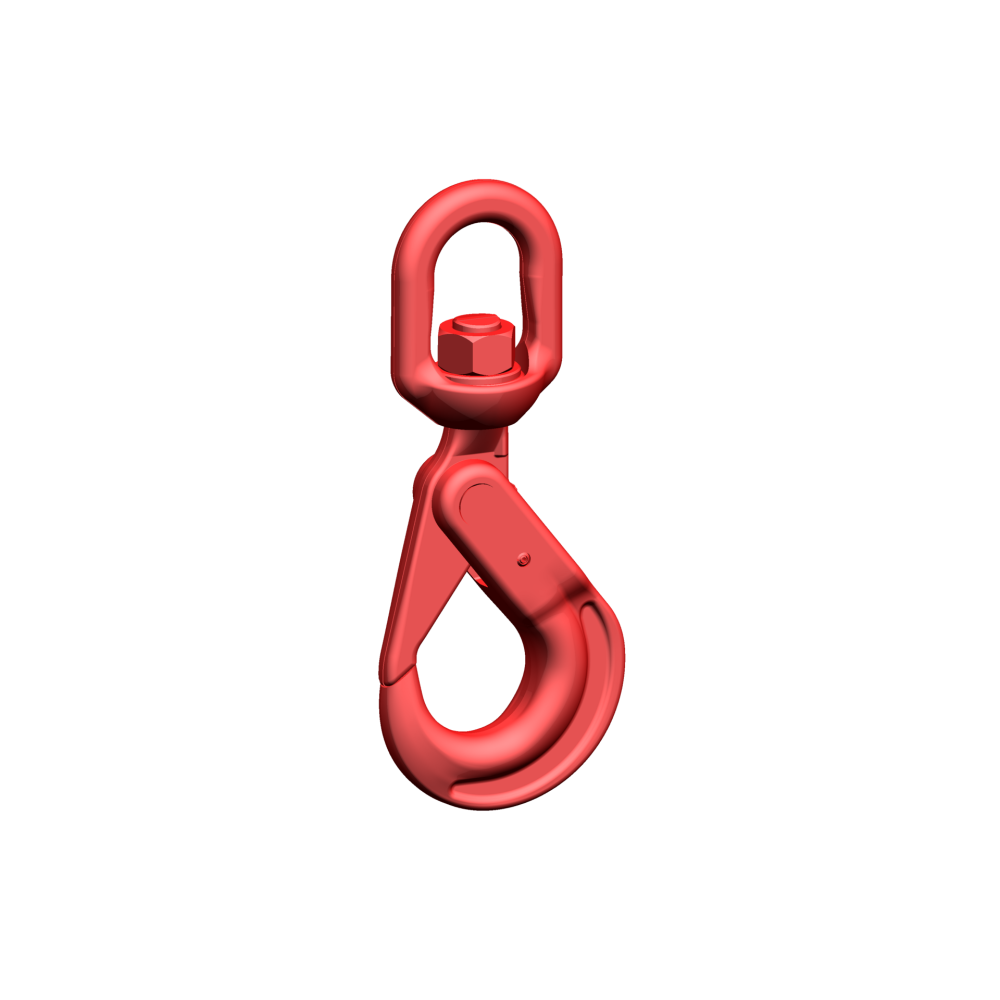

Hak obrotowy bezpieczny pewag WLH-OS Offshore
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER OFFSHORE
Hak obrotowy bezpieczny pewag WLH-OS klasy 8 do zastosowań offshore. Samoczynnie zamyka się i blokuje pod obciążeniem. DOR 12,5–15 t przy SF5 albo 16–19 t przy SF4.
12,5–15 tDOR przy SF5 · przy SF4: 16–19 t2 wykonania w tabeli producenta
Potrzebujesz doboru haka obrotowego WLH-OS?
Prześlij wymagane wykonanie, obciążenie i geometrię połączeń.
Zapytaj CECHO o WLH-OS →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak obrotowy bezpieczny pewag WLH-OS — najważniejsze informacje
PEWAG OFFSHOREKlasa 8WLH-OS
DOR SF512,5–15 tDOR SF4: 16–19 t
BLOKADASamoczynnaBez obrotu pod obciążeniem
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
OSPRZĘT DO ZASTOSOWAŃ OFFSHORE
Automatyczne zamknięcie i osłonięta blokada.
WLH-OS ma zagłębiony mechanizm blokady chroniący przed przypadkowym otwarciem. Zintegrowany ogranicznik korpusu zmniejsza ryzyko przycięcia dłoni podczas otwierania, a odstęp między obrotnicą i mechanizmem ułatwia obsługę.
Hak można ustawić obrotowo przed podnoszeniem. Nie wolno obracać go pod obciążeniem. Powłoka CPT, czyli cynkowanie termodyfuzyjne, uzupełniona powłoką proszkową zapewnia ochronę przed korozją.
Producent wskazuje zatwierdzenie typu DNV-ST-0378/0377 (TAS00004F8). Znaczniki zużycia ułatwiają kontrolę. Zespół blokady jest dostępny jako część zamienna; wymianę i ocenę sprawności wykonuje osoba kompetentna zgodnie z instrukcją.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG

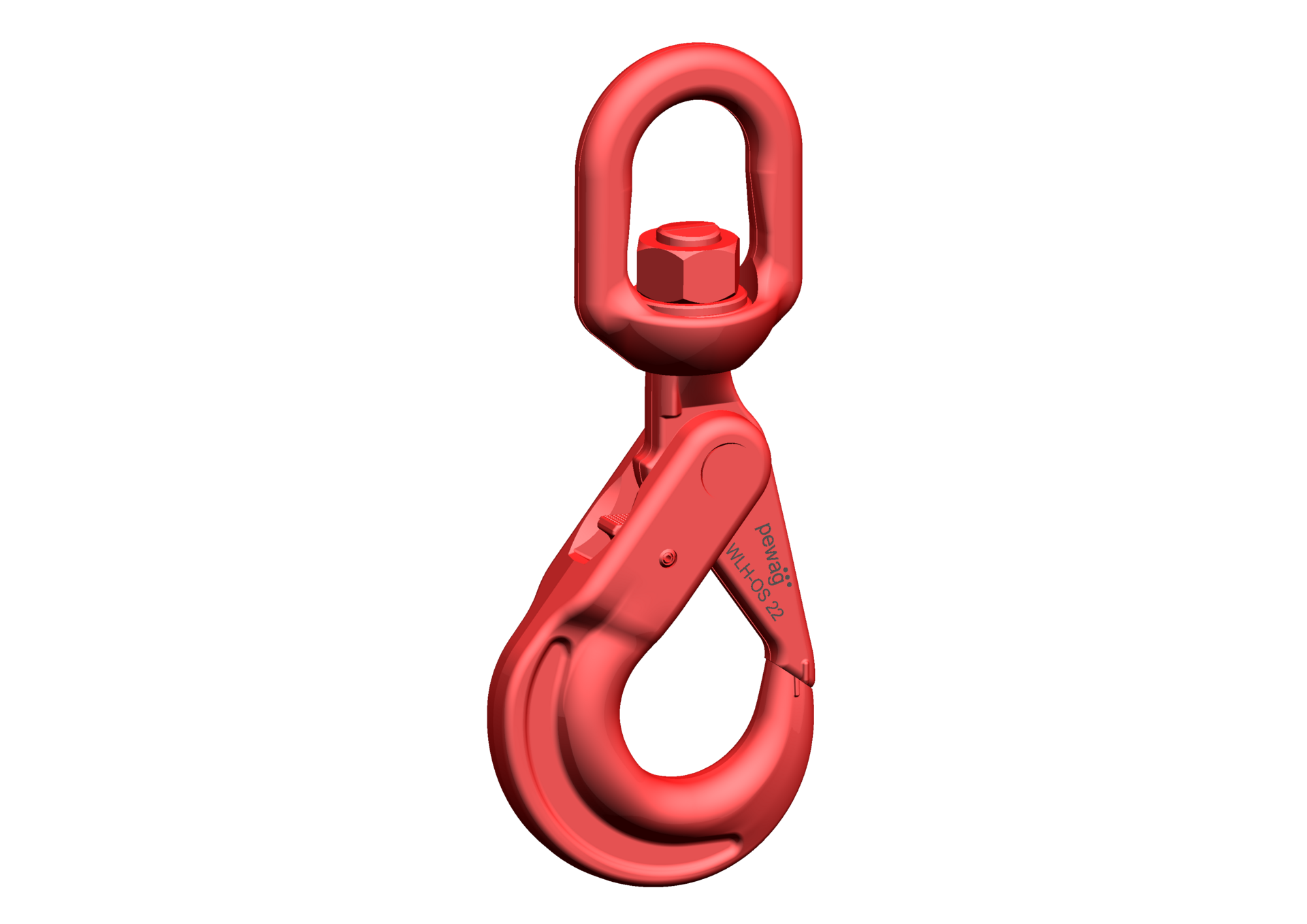

Zdjęcie i tabela doboru WLH-OS
Sprawdź wykonanie offshore, geometrię połączeń oraz nośność wynikającą z dokumentacji kompletnego układu.
Powiększ zdjęcie ↗DOBÓR ZESTAWUNa telefonie przesuń tabelę w bok →
| Typ | DOR SF5 [t] | DOR SF4 [t] | e [mm] | h [mm] | a [mm] | w [mm] | w1 [mm] | d [mm] | g [mm] | b [mm] | s maks. [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WLH-OS 19/20 SWIVEL S. H. G8 | 12,5 | 16 | 394 | 62 | 50 | 80 | 86 | 36 | 70 | 193 | 2 | 14,3 |
| WLH-OS 22 SWIVEL S. H. G8 | 15 | 19 | 430 | 65 | 58 | 80 | 80 | 36 | 81 | 214 | 2 | 17 |
DOR w tonach. SF5 i SF4 to odrębne współczynniki bezpieczeństwa — stosuj wartość właściwą dla wymagań zastosowania. Wymiary w mm, masa w kg/szt. Źródło: karta producenta pewag WLH-OS ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz hak obrotowy WLH-OS do układu.
Prześlij obciążenie, geometrię połączeń i wymagania dokumentacyjne dla zastosowania offshore.
Warunki eksploatacji
Sprawdź właściwe zatwierdzenie typu, środowisko i dopuszczalne warunki konkretnego haka. Nie przenoś automatycznie zakresów temperatur ani ograniczeń innych modeli offshore na WLH-OS.
Montaż i dokumentacja
Weryfikuj oznaczenie offshore, zgodność elementów i dokumentację konkretnego układu. Nie spawaj, nie prostuj ani nie zmieniaj obróbki powierzchniowej osprzętu na własną rękę.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Przed użyciem zapoznaj się z instrukcją właściwego WLH-OS. Producent wskazuje DNV-ST-0378/0377 i zatwierdzenie typu TAS00004F8. Dokumentacja musi odpowiadać rozmiarowi haka, współczynnikowi bezpieczeństwa i zastosowaniu.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta WLH-OS i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Przed każdym użyciem sprawdź oznaczenia, zużycie, odkształcenia i ślady korozji. Kontrolę kompletnego układu przeprowadza osoba kompetentna według właściwej instrukcji, z zapisaniem wyników. Częstotliwość kontroli dobiera się do intensywności pracy i środowiska.
Zobacz zakres serwisu CECHO →PYTANIA O WLH-OS
Co sprawdzić przed doborem?
Kto produkuje hak obrotowy WLH-OS?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy WLH-OS może obracać się z podwieszonym ładunkiem?
Nie. Obrotnica służy do ustawienia haka przed obciążeniem. Producent zabrania obrotu pod obciążeniem.
Dlaczego tabela zawiera dwa DOR?
Producent podaje oddzielne wartości dla współczynników bezpieczeństwa SF5 i SF4. Właściwą kolumnę wybiera się według wymagań zastosowania i dokumentacji konkretnego wyrobu.
Jakie informacje przesłać do wyceny?
Podaj model, ilość, obciążenie, temperaturę, zastosowanie offshore i wymagane świadectwa. Dołącz rysunek połączeń lub dokumentację układu.
