Hak KPSW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER · OSPRZĘT KLASY 10
Hak skracający KPSW z połączeniem widełkowym i zabezpieczeniem ogniwa. Osprzęt pewag winner klasy 10; aktualne parametry oraz dobór z CECHO.
1,9–10 tDopuszczalne obciążenie robocze5 wykonań w tabeli producenta

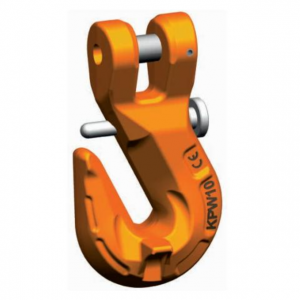

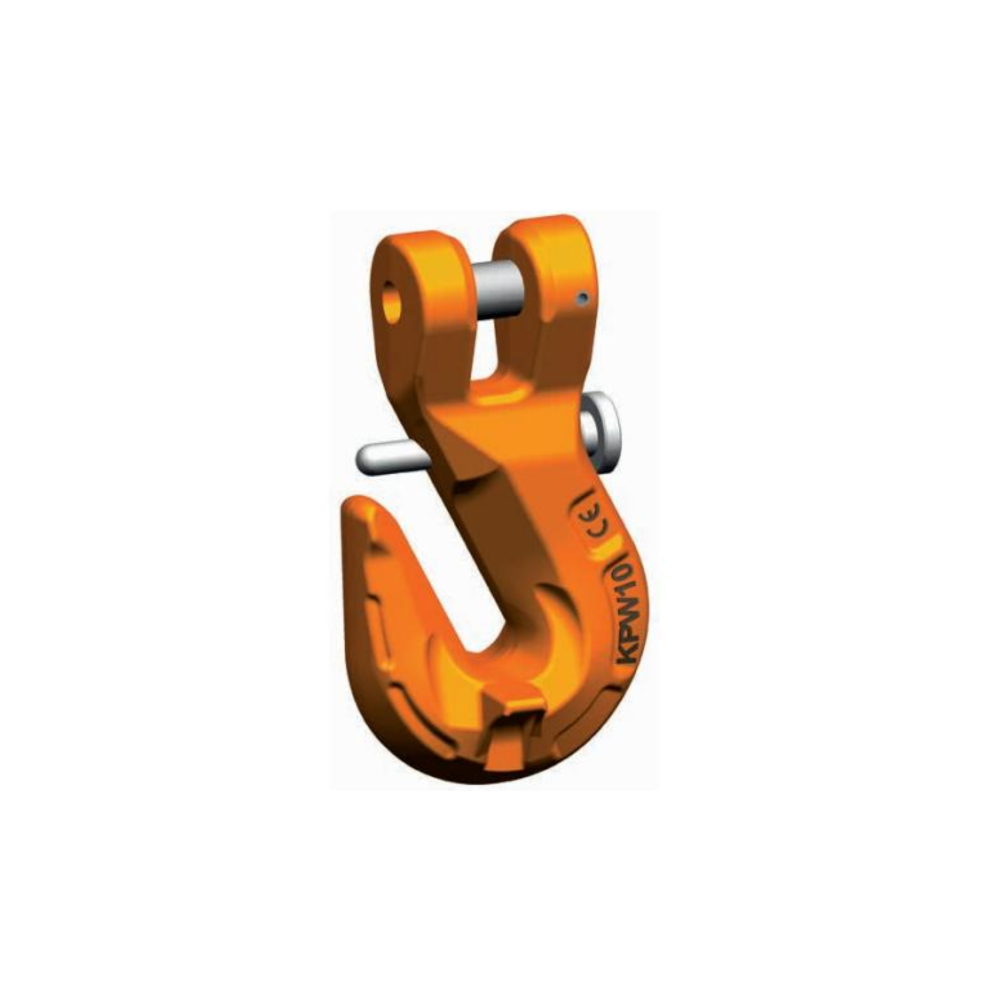

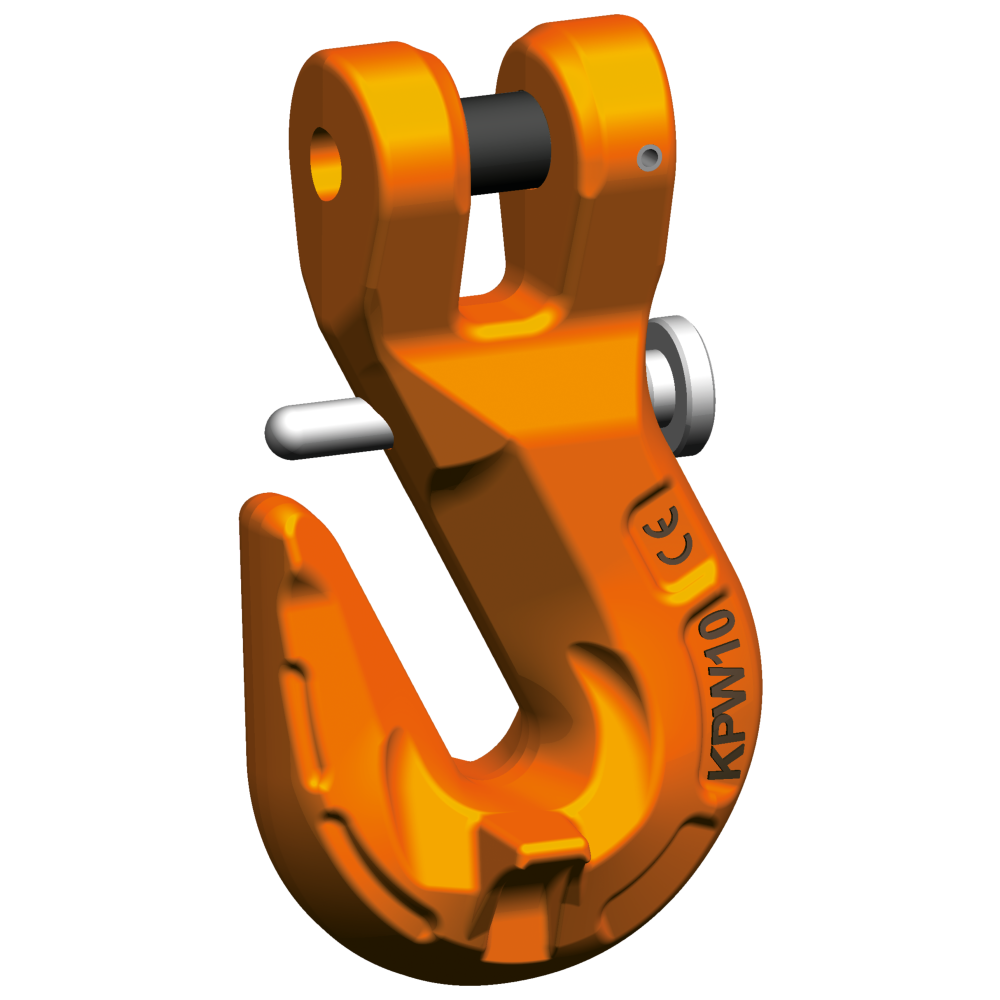

Oryginalna grafika pewag przedstawia KPSW z dodatkowym zabezpieczeniem przy podparciu ogniwa.
Potrzebujesz doboru haka KPSW?
Prześlij średnicę i klasę łańcucha oraz wymaganą długość roboczą.
Zapytaj CECHO o KPSW →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak pewag KPSW — najważniejsze informacje
PEWAG WINNERKlasa 10Hak skracający do łańcucha
ZABEZPIECZENIESworzeń przy ogniwieOchrona przed wypięciem
DOKUMENTACJAEN 1677-1Parametry klasy 10 · CE
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
SKRACANIE CIĘGIEN · PEWAG WINNER
Skracanie cięgna z zabezpieczeniem ogniwa.
KPSW łączy się bezpośrednio z odpowiednim łańcuchem przez widełki ze sworzniem. Dodatkowe zabezpieczenie przy podparciu ogniwa ogranicza ryzyko jego przypadkowego wypięcia. Są to dwa odrębne elementy o różnych funkcjach.
Prawidłowe skrócenie cięgna za pomocą KPSW nie wymaga z tego powodu redukcji DOR. Hak można stosować przy doposażeniu zgodnego układu; montaż wykonuje kompetentna osoba według instrukcji pewag.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

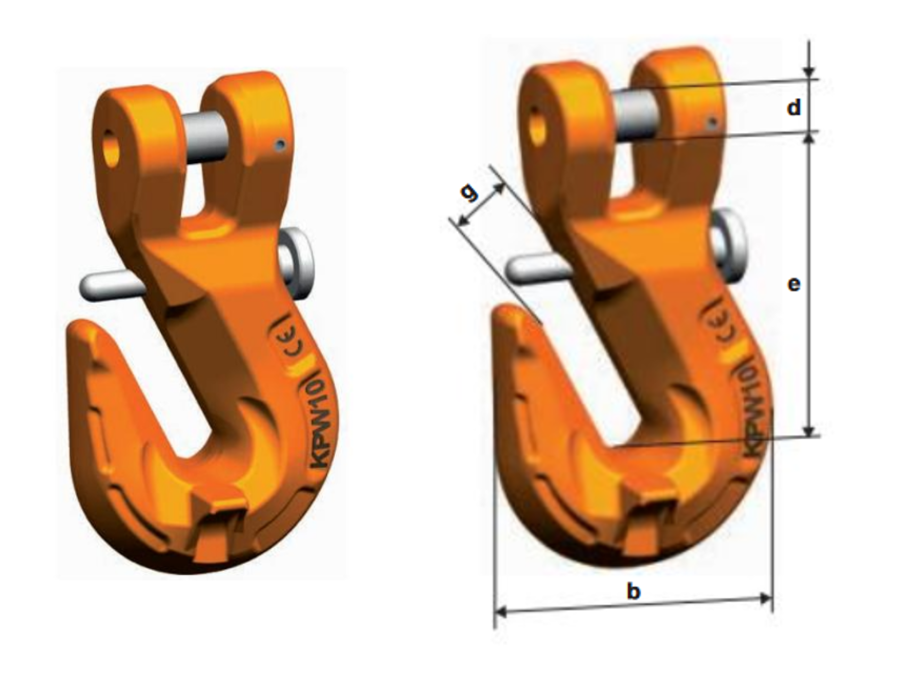

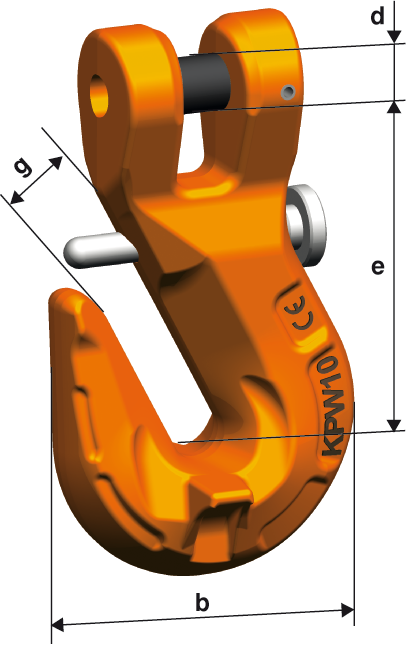

Rysunek wymiarowy i tabela KPSW
Dopasuj model do nominalnej średnicy łańcucha. KPSW 7 i KPSW 8 mają podobny korpus, ale różne DOR i średnice sworznia d.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | e [mm] | b [mm] | d [mm] | g [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|
| KPSW 7 | 1,9 | 63 | 57 | 9 | 9 | 0,48 |
| KPSW 8 | 2,5 | 63 | 57 | 10 | 9 | 0,48 |
| KPSW 10 | 4 | 78 | 71 | 12,5 | 12 | 0,93 |
| KPSW 13 | 6,7 | 93 | 92 | 16 | 15 | 1,9 |
| KPSW 16 | 10 | 115 | 113 | 20 | 19 | 3,55 |
DOR = dopuszczalne obciążenie robocze (WLL), podane w tonach. Masa własna w kg/szt., wymiary w mm. Źródło: karta producenta pewag KPSW ↗.
DOBÓR Z DYSTRYBUTOREM
Dopasuj KPSW do swojego łańcucha.
Dobór obejmuje cały układ zawiesia. CECHO pomoże ustalić zgodne wykonanie i połączenie.
Długość i konfiguracja
Podaj liczbę cięgien, wymaganą długość roboczą i sposób podwieszenia. DOR całego zawiesia trzeba ustalić z uwzględnieniem jego konfiguracji.
Warunki pracy
Opisz temperaturę, częstotliwość regulacji i wymagane dokumenty. Przy wymianie prześlij zdjęcia obecnego osprzętu i czytelne oznaczenia.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Katalog pewag potwierdza dla KPSW EN 1677-1 z wartościami mechanicznymi klasy 10 oraz oznakowanie CE. Zasady montażu i osadzania ogniwa opisuje instrukcja osprzętu pewag winner G10.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta KPSW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Prześlij zdjęcia widełek, sworznia oraz zabezpieczenia przy ogniwie. Producent przewiduje zestaw połączenia KBSW i zabezpieczenie PSGW; zgodne wykonanie części potwierdzimy na podstawie pełnego oznaczenia haka.
Zobacz zakres serwisu CECHO →PYTANIA O KPSW
Co sprawdzić przed doborem?
Kto produkuje hak KPSW?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czym KPSW różni się od KPW?
Oba modele mają połączenie widełkowe. KPSW ma dodatkowe zabezpieczenie osadzonego ogniwa przed przypadkowym wypięciem.
Czy KPSW 7 i KPSW 8 są zamienne?
Nie dobieraj ich po samym wyglądzie. KPSW 7 ma DOR 1,9 t i średnicę sworznia d = 9 mm; KPSW 8 ma DOR 2,5 t i d = 10 mm.
Czy sworzeń widełek i zabezpieczenie ogniwa pełnią tę samą funkcję?
Nie. Sworzeń widełek tworzy połączenie z łańcuchem. Dodatkowe zabezpieczenie przy podparciu chroni osadzone ogniwo przed przypadkowym wypięciem. Oba elementy wymagają kontroli.
Jakie informacje przesłać do wyceny?
Podaj oznaczenie haka, średnicę i klasę łańcucha, liczbę cięgien oraz wymaganą długość roboczą. Przy wymianie dołącz zdjęcia połączenia i tabliczki zawiesia.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz hak KPSW z CECHO.
Prześlij parametry łańcucha i opis zastosowania. Przygotujemy propozycję właściwego wykonania oraz ofertę dla firmy.
Wyślij zapytanie o KPSW →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
