Hak kontenerowy widełkowy KFW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER · OSPRZĘT KLASY 10
Otwarty hak widełkowy KFW z szeroką gardzielą. Osprzęt pewag winner klasy 10 do doboru z uwzględnieniem geometrii zaczepu i połączenia z łańcuchem.
1,9–6,7 tDopuszczalne obciążenie robocze4 wykonania w tabeli producenta

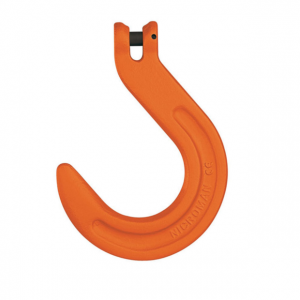

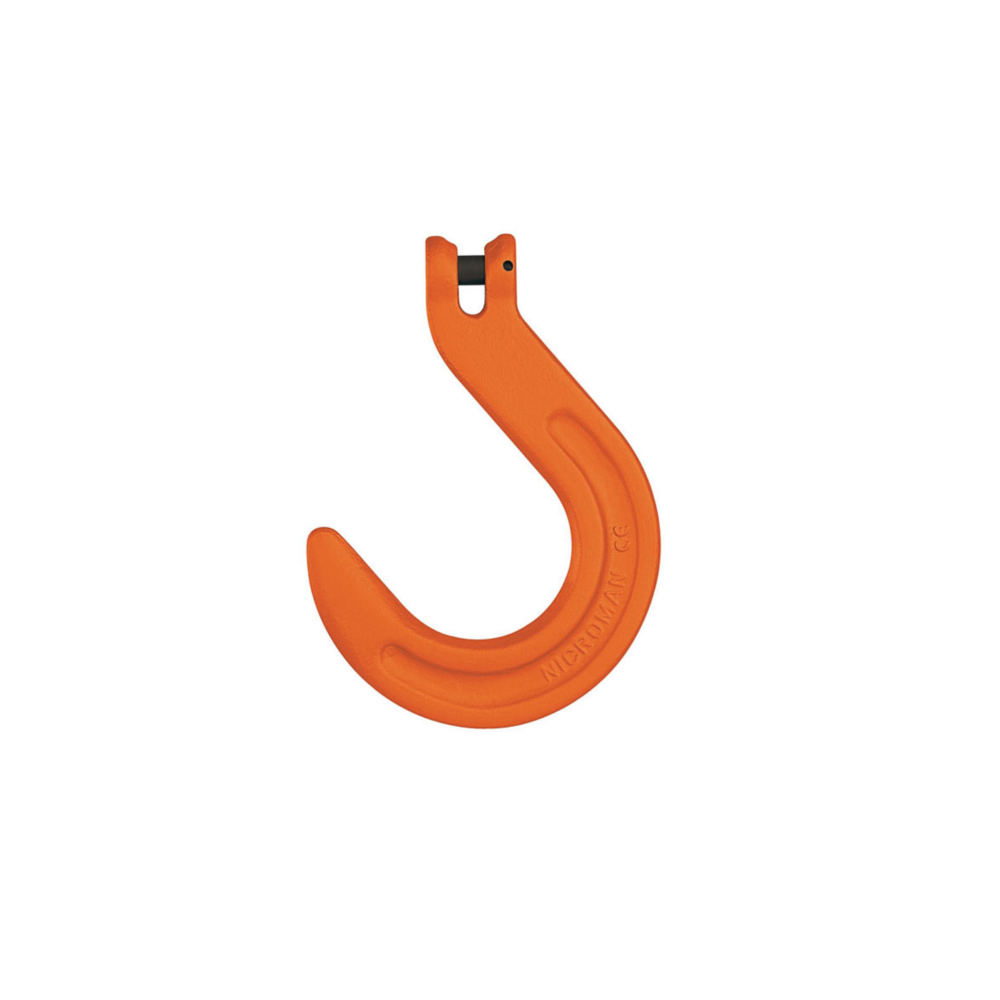

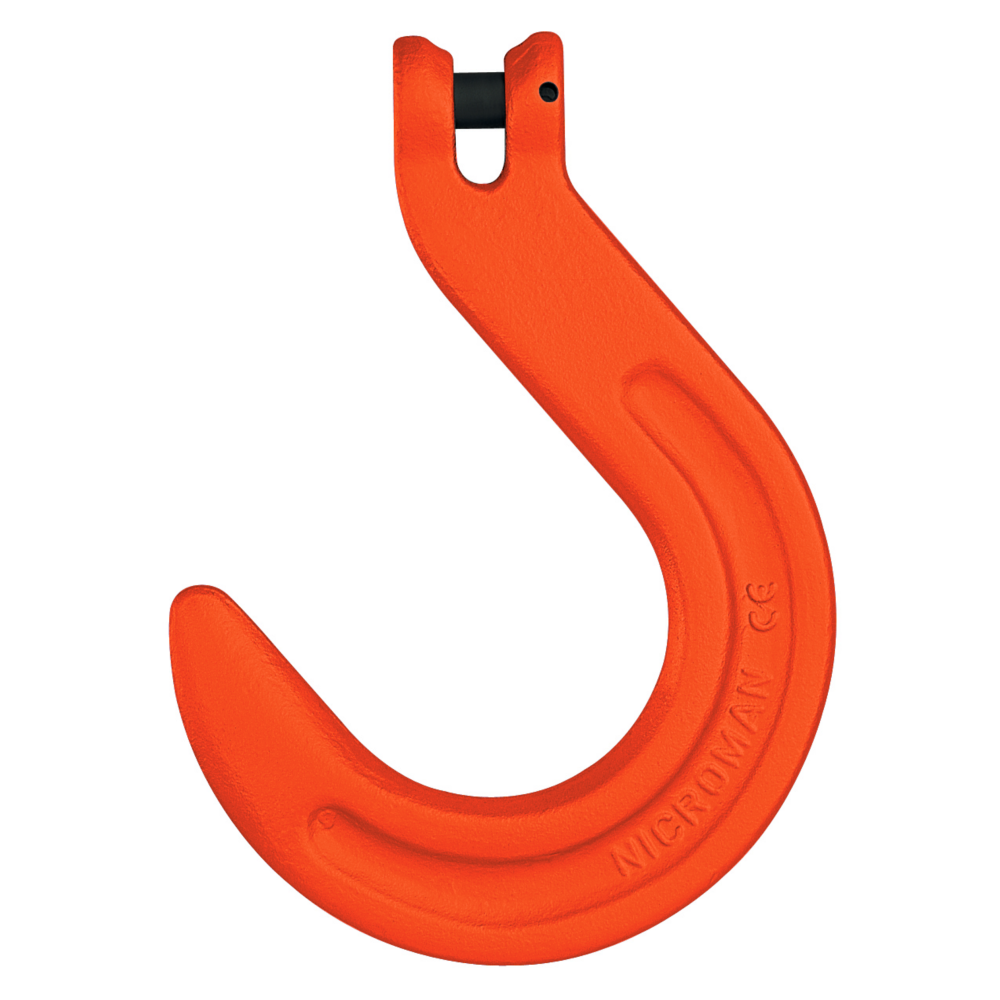

Fotografia właściwego modelu KFW udostępniona przez pewag.
Potrzebujesz doboru haka KFW?
Podaj średnicę i klasę łańcucha oraz sposób podwieszenia ładunku.
Zapytaj CECHO o KFW →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak pewag KFW — najważniejsze informacje
PEWAG WINNERKlasa 10Otwarty hak widełkowy
GARDZIEL64–89 mmDobór do punktu zaczepienia
DOKUMENTACJAEN 1677-1Parametry klasy 10 · CE
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
SZEROKA GARDZIEL · POŁĄCZENIE WIDEŁKOWE
Duża gardziel do wymagających punktów zaczepienia.
KFW to otwarty hak widełkowy pewag do zastosowań, w których rozwarcie zwykłego haka jest niewystarczające. Połączenie przez widełki i sworzeń umożliwia bezpośredni montaż do właściwego łańcucha bez dodatkowej złączki.
Hak pracuje przy ciągnięciu w osi i obciążeniu powierzchni nośnej. Nie obciążaj końcówki. Ponieważ KFW nie ma zapadki, przed każdym użyciem trzeba potwierdzić dopuszczalność takiego rozwiązania w danym zastosowaniu.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

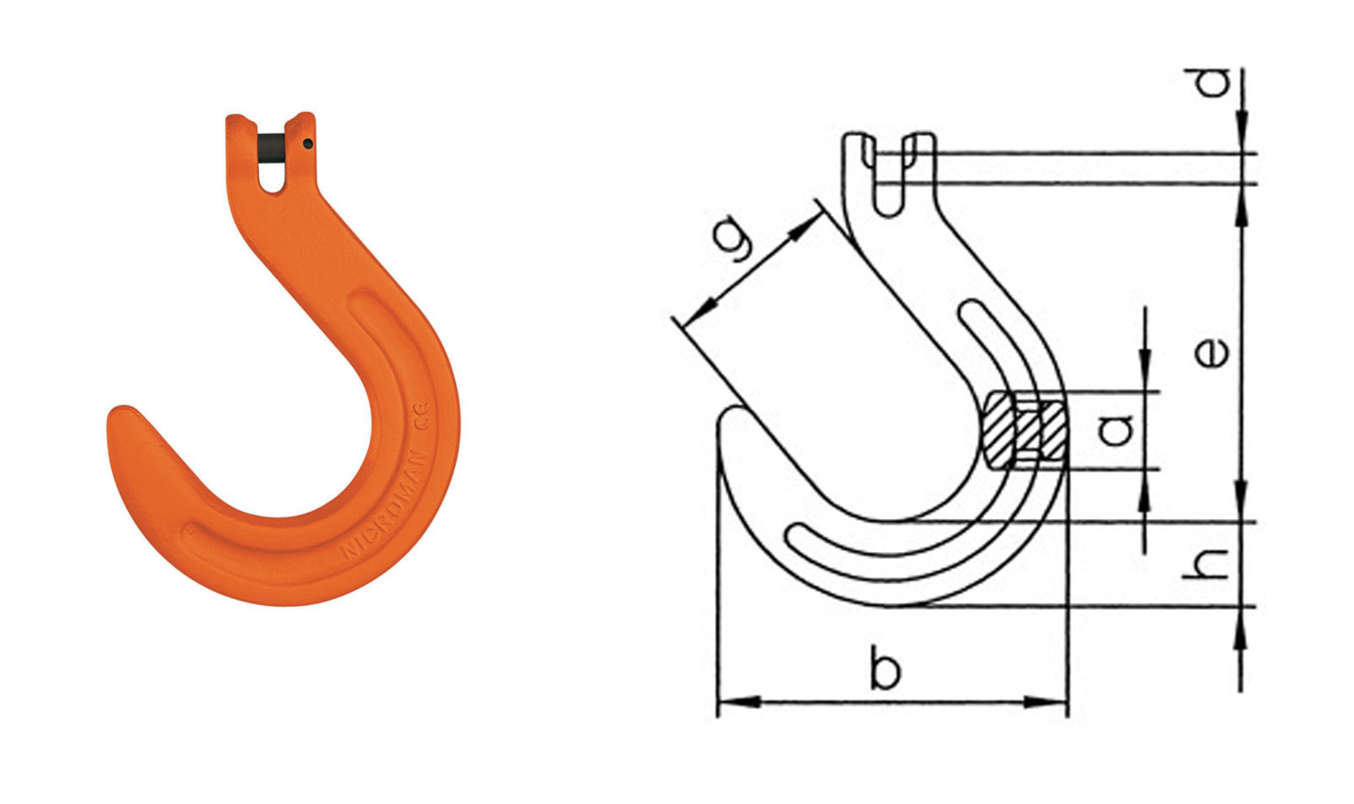

Rysunek wymiarowy i tabela KFW
Porównaj szerokość gardzieli g, średnicę sworznia d i DOR. KFW 7 i KFW 8 są odrębnymi wykonaniami do odpowiednich łańcuchów.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | e [mm] | h [mm] | a [mm] | g [mm] | d [mm] | b [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|
| KFW 7 | 1,9 | 121 | 29 | 25 | 64 | 9 | 118 | 1,04 |
| KFW 8 | 2,5 | 120 | 29 | 25 | 64 | 10 | 118 | 1,04 |
| KFW 10 | 4 | 140 | 35 | 32 | 76 | 12,5 | 143 | 1,74 |
| KFW 13 | 6,7 | 170 | 42 | 40 | 89 | 16 | 170 | 3,38 |
DOR = dopuszczalne obciążenie robocze (WLL), podane w tonach. Masa własna w kg/szt., wymiary w mm. Źródło: karta producenta pewag KFW ↗.
DOBÓR Z DYSTRYBUTOREM
Dopasuj KFW do łańcucha i punktu zaczepienia.
CECHO pomoże dobrać zgodne wykonanie do całego układu podnoszenia.
Ładunek i konfiguracja
Podaj masę i geometrię ładunku, liczbę cięgien oraz sposób podwieszenia. DOR całego zawiesia ustala się dla jego konfiguracji.
Warunki użytkowania
Opisz warunki pracy i wymagane dokumenty. Przy wymianie prześlij zdjęcia obecnego osprzętu i czytelne oznaczenia.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
pewag potwierdza EN 1677-1 z wartościami mechanicznymi klasy 10 oraz oznakowanie CE. Instrukcja winner G10 określa pracę w osi i warunki użycia haka bez zapadki.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta KFW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Prześlij zdjęcia gardzieli, powierzchni nośnej i połączenia widełkowego. Producent przewiduje zestawy sworznia i jego zabezpieczenia; zgodne części dobiera się do pełnego oznaczenia KFW.
Zobacz zakres serwisu CECHO →PYTANIA O KFW
Co sprawdzić przed doborem?
Kto produkuje hak KFW?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy KFW ma zapadkę zabezpieczającą?
Nie. To hak otwarty. Przed każdym użyciem należy sprawdzić, czy użycie haka bez zapadki jest dopuszczalne w danym zastosowaniu.
Czym KFW różni się od FW?
KFW ma połączenie widełkowe do bezpośredniego montażu z łańcuchem. FW łączy się przez ucho i odpowiedni element łączący.
Czy można obciążać końcówkę KFW?
Nie. Producent dopuszcza obciążenie w osi, na powierzchni nośnej haka, przy możliwości swobodnego ustawienia w kierunku działania siły.
Jakie informacje przesłać do wyceny?
Podaj model, średnicę i klasę łańcucha, masę ładunku oraz sposób podwieszenia. Przy wymianie dołącz zdjęcia osprzętu i jego oznaczeń.
