Hak KCHW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER · OSPRZĘT KLASY 10
Hak typu C KCHW z bezpośrednim połączeniem widełkowym. Osprzęt pewag winner klasy 10 do zastosowań, w których dopuszczalny jest hak bez zapadki.
1,9–10 tDopuszczalne obciążenie robocze5 wykonań w tabeli producenta

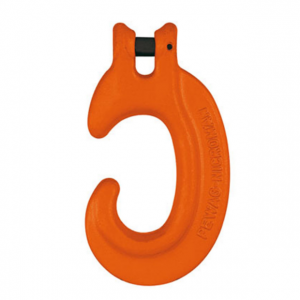

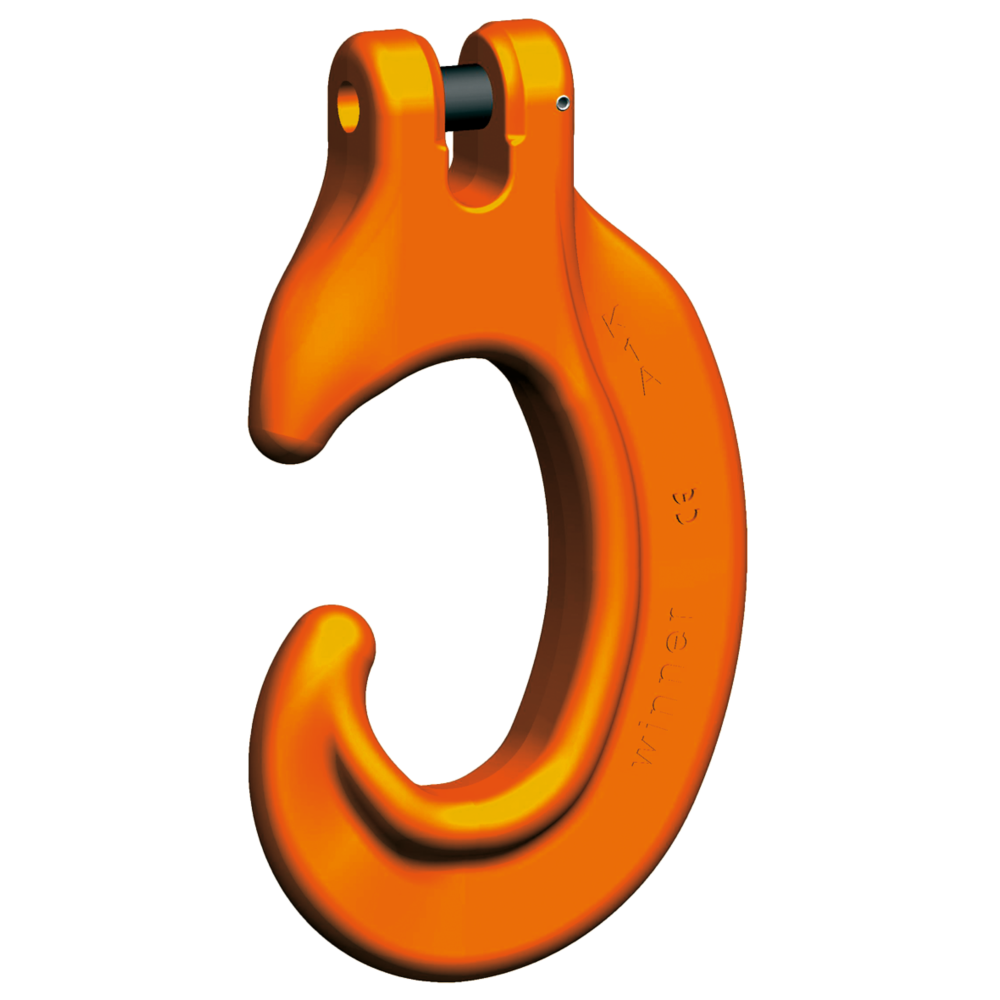

Oryginalna grafika KCHW udostępniona przez pewag.
Potrzebujesz doboru haka KCHW?
Podaj średnicę i klasę łańcucha oraz sposób podwieszenia ładunku.
Zapytaj CECHO o KCHW →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak pewag KCHW — najważniejsze informacje
PEWAG WINNERKlasa 10Hak widełkowy typu C
KONSTRUKCJABez zapadkiProfilowana końcówka
DOKUMENTACJAEN 1677-1Parametry klasy 10 · CE
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
HAK TYPU C · SZYBKIE ZACZEPIANIE
Profil typu C do zastosowań bez zapadki.
KCHW ułatwia zaczepianie i zdejmowanie ładunku tam, gdzie użycie haka bez zapadki jest dopuszczalne. Wyprofilowana końcówka ogranicza przypadkowe wypięcie przy braku obciążenia; nie jest jednak zamknięciem ani blokadą bezpieczeństwa.
Widełki ze sworzniem łączą hak bezpośrednio z właściwym łańcuchem. Obciążenie musi działać w osi i na powierzchni nośnej, a hak powinien swobodnie ustawiać się w kierunku działania siły. Nie obciążaj końcówki.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

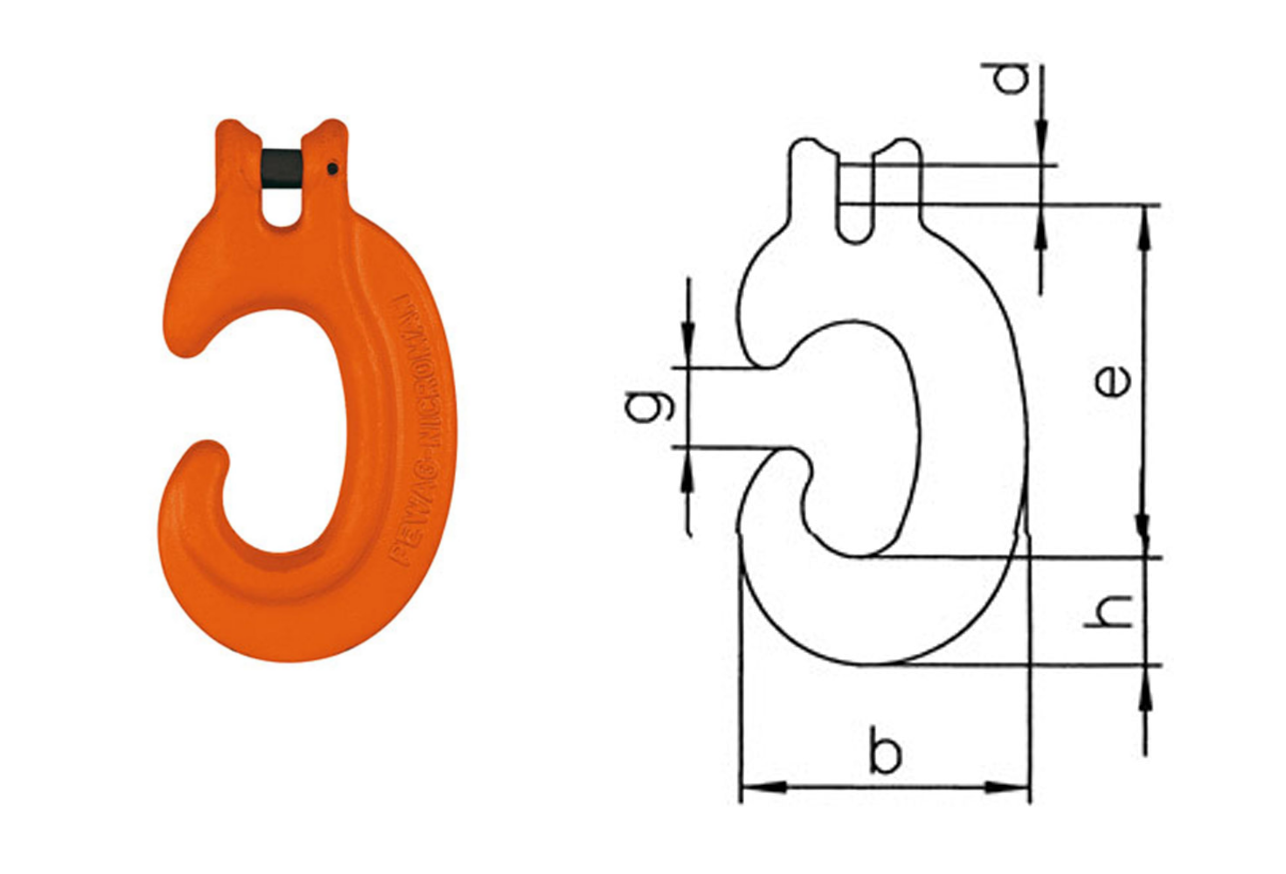

Rysunek wymiarowy i tabela KCHW
Porównaj gardziel g z elementem zaczepianym oraz sworzeń d ze zgodnym łańcuchem. KCHW 7 i 8 mają różne DOR, sworznie i wymiar e.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

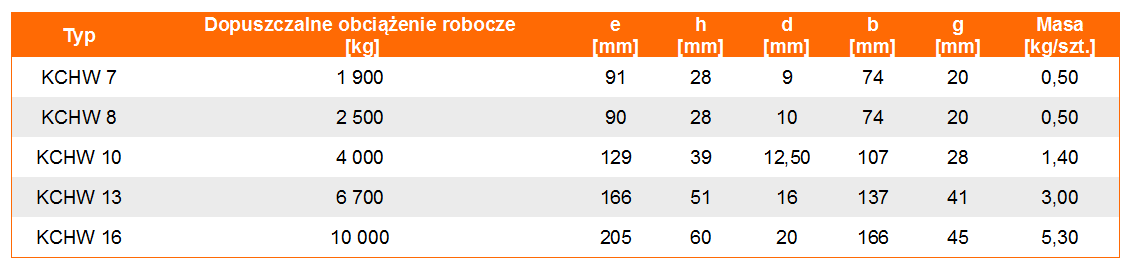

| Typ | DOR [t] | e [mm] | h [mm] | d [mm] | b [mm] | g [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|
| KCHW 7 | 1,9 | 91 | 28 | 9 | 74 | 20 | 0,52 |
| KCHW 8 | 2,5 | 90 | 28 | 10 | 74 | 20 | 0,51 |
| KCHW 10 | 4 | 129 | 39 | 12,5 | 107 | 28 | 1,51 |
| KCHW 13 | 6,7 | 166 | 51 | 16 | 137 | 41 | 3,13 |
| KCHW 16 | 10 | 205 | 60 | 20 | 166 | 45 | 5,56 |
DOR = dopuszczalne obciążenie robocze (WLL), podane w tonach. Masa własna w kg/szt., wymiary w mm. Źródło: karta producenta pewag KCHW ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz KCHW do łańcucha i ładunku.
CECHO pomoże dobrać zgodne wykonanie do całego układu podnoszenia.
Ładunek i konfiguracja
Podaj masę i geometrię ładunku, liczbę cięgien oraz sposób podwieszenia. DOR całego zawiesia ustala się dla jego konfiguracji.
Warunki użytkowania
Opisz warunki pracy i wymagane dokumenty. Przy wymianie prześlij zdjęcia obecnego osprzętu i czytelne oznaczenia.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
KCHW jest wykonany według EN 1677-1 z wartościami mechanicznymi klasy 10 i oznakowaniem CE. Instrukcja winner G10 obejmuje zasady użycia haka otwartego i obciążania w osi.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta KCHW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Prześlij zdjęcia końcówki, części nośnej, widełek i sworznia. Zestaw części KBSW obejmuje sworzeń połączenia i jego zabezpieczenie; dobierz go według pełnego oznaczenia KCHW.
Zobacz zakres serwisu CECHO →PYTANIA O KCHW
Co sprawdzić przed doborem?
Kto produkuje hak KCHW?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy profil KCHW zastępuje zapadkę bezpieczeństwa?
Nie. Końcówka ogranicza przypadkowe wypięcie bez obciążenia, ale hak pozostaje otwarty i nie ma mechanicznej blokady.
Czy KCHW wymaga dodatkowej złączki do łańcucha?
W prawidłowo dobranym połączeniu widełkowym łączy się bezpośrednio z odpowiednim łańcuchem przez sworzeń.
Czy KCHW 7 i KCHW 8 są tym samym wykonaniem?
Nie. KCHW 7 ma DOR 1,9 t i sworzeń 9 mm, natomiast KCHW 8 ma DOR 2,5 t i sworzeń 10 mm. Wymiar e również różni się o 1 mm.
Jakie informacje przesłać do wyceny?
Podaj model, średnicę i klasę łańcucha, masę ładunku oraz sposób podwieszenia. Przy wymianie dołącz zdjęcia osprzętu i jego oznaczeń.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz hak KCHW z CECHO.
Prześlij dane ładunku, łańcucha i połączenia. Przygotujemy propozycję właściwego wykonania oraz ofertę dla firmy.
Wyślij zapytanie o KCHW →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
