Hak bezpieczny z szeroką gardzielą pewag KLHG G12 Plus
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER G12 PLUS · KLASA 12 PLUS
Hak bezpieczny widełkowy pewag KLHG G12 Plus do dużych punktów podnoszenia. Powiększona gardziel 48–78 mm oraz cofnięty mechanizm zwalniający ułatwiają dobór i obsługę połączenia.
2,36–8,2 tDopuszczalne obciążenie robocze4 wykonania w tabeli producenta

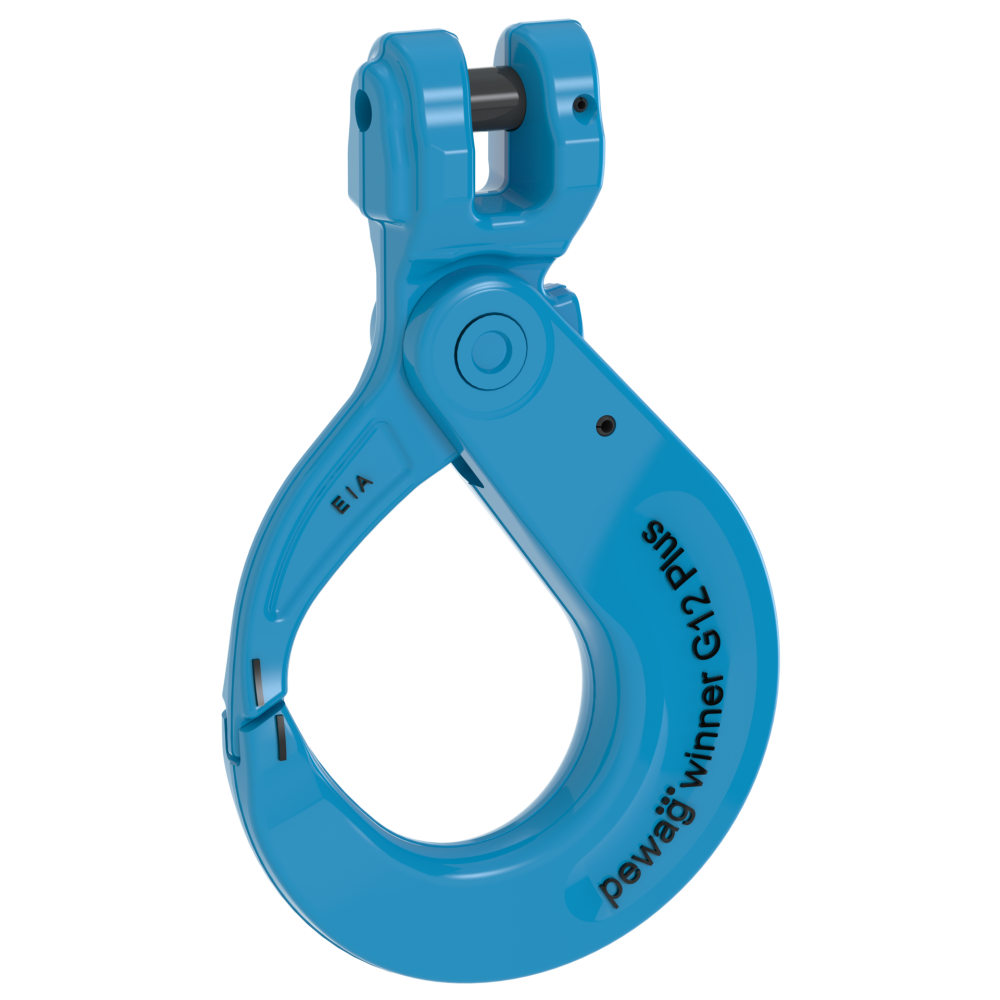

Zdjęcie przedstawia konstrukcję modelu. Rozmiar dobierz według oznaczenia i tabeli.
Potrzebujesz doboru haka bezpiecznego z szeroką gardzielą KLHG G12 Plus?
Podaj wymagany DOR, oznaczenie łańcucha i wymiary połączenia.
Zapytaj CECHO o KLHG G12 Plus →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak bezpieczny z szeroką gardzielą pewag KLHG G12 Plus — najważniejsze informacje
PEWAG WINNERKlasa 12 PlusOsprzęt do podnoszenia
ZAKRES DOR2,36–8,2 tCztery rozmiary 7–13
DOKUMENTACJAEN 1677-3Z parametrami G12 Plus
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
OSPRZĘT DO PODNOSZENIA G12 PLUS
Szeroka gardziel do dużych punktów podnoszenia.
KLHG G12 Plus ma powiększoną gardziel i szerokość wewnętrzną. Cztery rozmiary 7, 8, 10 i 13 obejmują DOR 2,36–8,2 t. Szerokie widełki osłaniają umieszczone w nich ogniwo łańcucha.
Cofnięty mechanizm zwalniający ogranicza możliwość przypadkowego otwarcia. Profilowane połączenie przy nosku i ogranicznik otwarcia należą do konstrukcji haka; przed podnoszeniem sprawdź pełne zamknięcie i swobodę ułożenia ładunku w siodle.
Znaki kontrolne na korpusie pomagają rozpoznać odkształcenie po przeciążeniu. Wymiar s max. służy do oceny szczeliny według rysunku; nie jest dodatkowym zakresem chwytu.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG

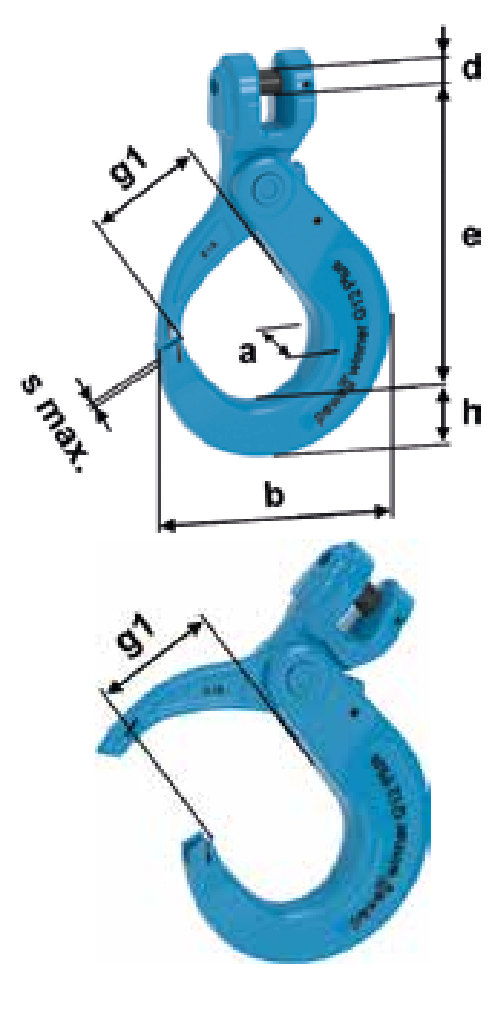

Rysunek wymiarowy i tabela KLHG G12 Plus
Aktualne parametry czterech wykonań według pewag. DOR przeliczono z kg na tony. Każdy rozmiar ma oddzielny wiersz.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | LC [kN] | e [mm] | h [mm] | a [mm] | b [mm] | d [mm] | g1 [mm] | s max. [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|
| KLHG 7 G12 Plus | 2,36 | 47 | 131 | 27 | 21 | 107 | 9,8 | 48 | 1,0 | 1,1 |
| KLHG 8 G12 Plus | 3,2 | 63 | 130 | 27 | 21 | 107 | 11,0 | 48 | 1,0 | 1,1 |
| KLHG 10 G12 Plus | 5,4 | 100 | 166 | 35 | 26 | 136 | 14,3 | 61 | 1,0 | 2,2 |
| KLHG 13 G12 Plus | 8,2 | 160 | 208 | 44 | 32 | 174 | 17,5 | 78 | 1,5 | 4,3 |
DOR w tonach, wymiary w mm, masa w kg/szt. LC w kN jest siłą mocowania, nie udźwigiem. Dopuszczalne obciążenie całego układu wymaga doboru wszystkich komponentów i warunków pracy. Źródło: karta producenta pewag KLHG G12 Plus ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz KLHG G12 Plus do punktu podnoszenia.
Pełne oznaczenie modelu, obciążenie i geometria połączenia są podstawą doboru.
Gardziel i obciążenie
Porównaj gardziel g1, szerokość wnętrza b i grubość punktu zaczepienia. Hak musi swobodnie się układać, bez podparcia na nosku ani obciążania zamknięcia.
Kontrola zamknięcia
Sprawdź działanie mechanizmu zwalniającego, pełne domknięcie, s max. i znaki kontrolne według instrukcji KLHG. Nie używaj haka po trwałym odkształceniu.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Katalog pewag G12 Plus, s. 35, wskazuje EN 1677-3 z modyfikacjami parametrów dla G12 Plus. Montaż, warunki pracy i kryteria wycofania określa instrukcja komponentów G12 Plus oraz właściwego systemu podnoszenia.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta KLHG G12 Plus i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Do widełek stosuj zestaw KBS G12 Plus, a mechanizm zamykający dobieraj z rodziny VLHG właściwej dla tego haka. Nie zastępuj go zestawem VLH przeznaczonym do innej konstrukcji. Kontroluj oznaczenia, zużycie, szczelinę i deformację.
Zobacz zakres serwisu CECHO →PYTANIA O KLHG G12 Plus
Co sprawdzić przed doborem?
Kto produkuje hak bezpieczny z szeroką gardzielą KLHG G12 Plus?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czym KLHG różni się od KLH?
KLHG ma powiększoną gardziel oraz szerokość wewnętrzną. Rozmiary 7/8/10/13 mają g1 odpowiednio 48/48/61/78 mm. Wybór wymaga sprawdzenia geometrii punktu podnoszenia.
Co oznacza s max.?
Jest to graniczny wymiar szczeliny wskazanej na rysunku producenta: 1 mm dla rozmiarów 7/8/10 i 1,5 mm dla 13. Nie określa grubości chwytanego przedmiotu.
Czy większy otwór oznacza większy DOR?
Nie. DOR wynika z oznaczenia konkretnego rozmiaru i jego tabeli, a dopuszczalne obciążenie całego układu także z pozostałych komponentów oraz sposobu użycia.
Jakie informacje przesłać do wyceny?
Podaj model, wymagany DOR, oznaczenie łańcucha i współpracujących elementów, liczbę cięgien oraz warunki pracy.
