Strona główna » Produkty » Akcesoria zawiesiowe » Klasa 12 Plus » Hak bezpieczny widełkowy pewag KLH G12 Plus
Hak bezpieczny widełkowy pewag KLH G12 Plus
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER G12 PLUS · KLASA 12 PLUS
Hak bezpieczny widełkowy pewag KLH G12 Plus z ogranicznikiem kąta otwarcia i znakami kontrolnymi korpusu. Cztery wykonania obejmują DOR 2,36–8,2 t.
2,36–8,2 tDopuszczalne obciążenie robocze4 wykonania w tabeli producenta

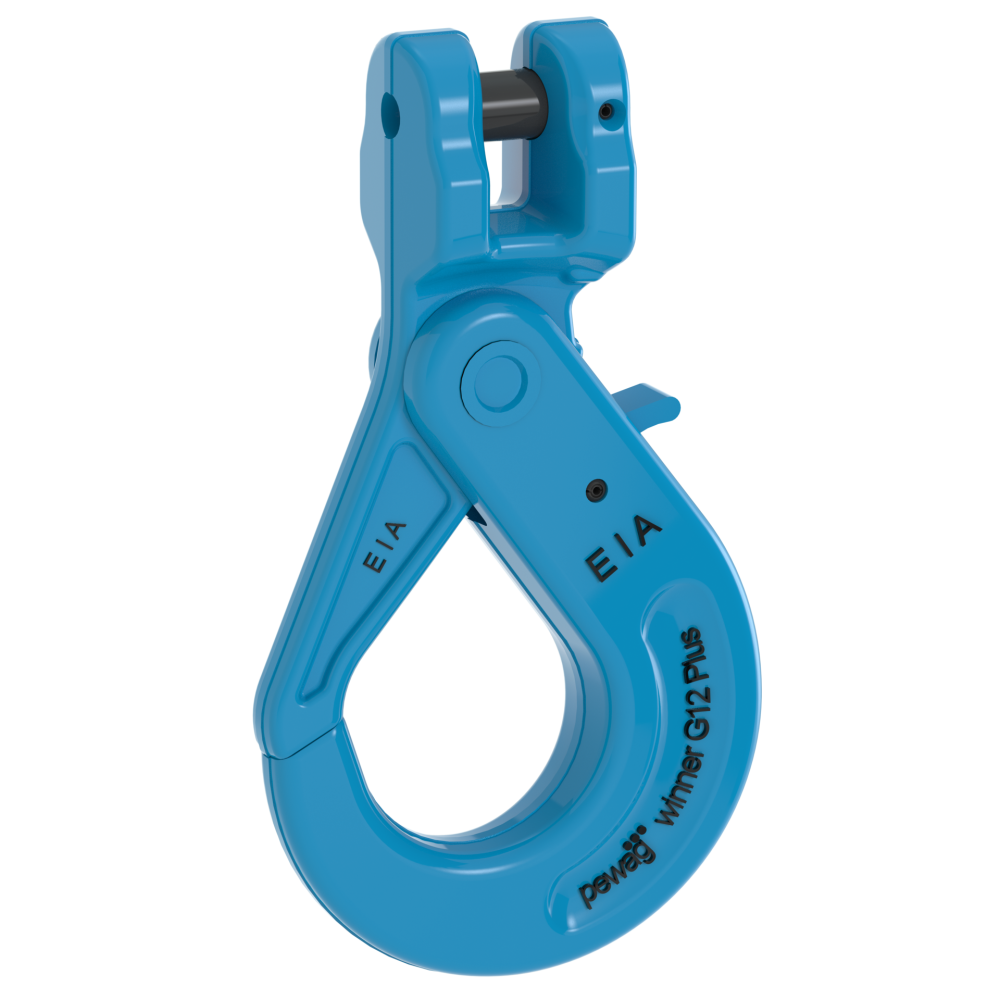

Zdjęcie przedstawia konstrukcję modelu. Rozmiar dobierz według oznaczenia i tabeli.
Potrzebujesz doboru haka bezpiecznego widełkowego KLH G12 Plus?
Podaj wymagany DOR, oznaczenie łańcucha i wymiary połączenia.
Zapytaj CECHO o KLH G12 Plus →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak bezpieczny widełkowy pewag KLH G12 Plus — najważniejsze informacje
PEWAG WINNERKlasa 12 PlusOsprzęt do podnoszenia
ZAKRES DOR2,36–8,2 tCztery rozmiary 7–13
DOKUMENTACJAEN 1677-3Z parametrami G12 Plus
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
OSPRZĘT DO PODNOSZENIA G12 PLUS
Bezpieczne zamknięcie i łatwa kontrola haka.
KLH G12 Plus jest hakiem bezpiecznym do systemów podnoszenia. Widełki umożliwiają bezpośrednie połączenie z odpowiednim łańcuchem za pomocą właściwego zestawu sworznia.
Ogranicznik otwarcia ogranicza ryzyko przycięcia kciuka podczas obsługi. Przed pracą należy sprawdzić pełne domknięcie i działanie mechanizmu ryglującego; nie obciążać zamknięcia ani noska haka.
Znaki kontrolne na korpusie pomagają wykryć trwałe odkształcenie po przeciążeniu. Kolumna s max. w tabeli podaje graniczny wymiar szczeliny zgodnie z rysunkiem producenta. Nie jest zakresem chwytu ładunku.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG

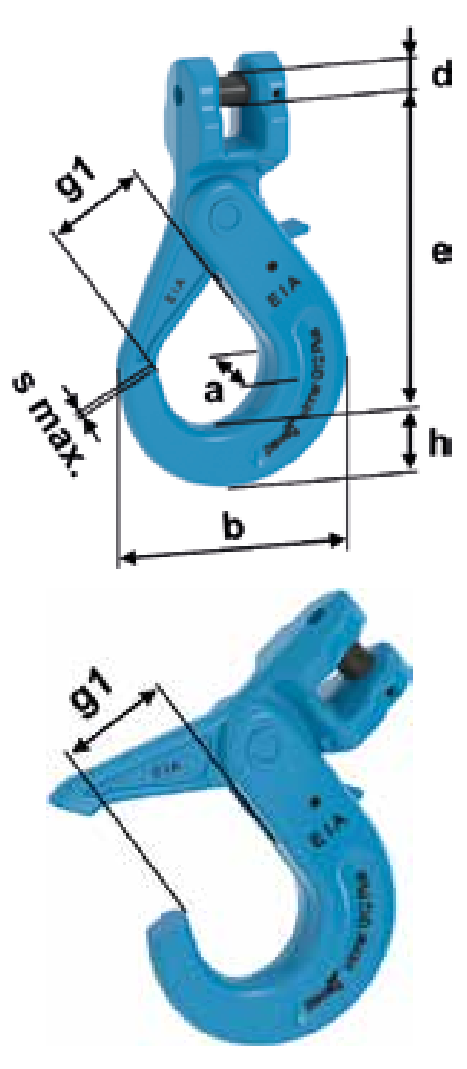

Rysunek wymiarowy i tabela KLH G12 Plus
Aktualne parametry czterech wykonań według pewag. DOR przeliczono z kg na tony. Każdy rozmiar ma oddzielny wiersz.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | LC [kN] | e [mm] | h [mm] | a [mm] | b [mm] | d [mm] | g1 [mm] | s max. [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|
| KLH 7 G12 Plus | 2,36 | 47 | 118 | 25 | 23 | 91 | 9,8 | 32 | 1,0 | 0,98 |
| KLH 8 G12 Plus | 3,2 | 63 | 117 | 25 | 23 | 91 | 11,0 | 32 | 1,0 | 0,98 |
| KLH 10 G12 Plus | 5,4 | 100 | 149 | 31 | 27 | 113 | 14,3 | 45 | 1,0 | 1,9 |
| KLH 13 G12 Plus | 8,2 | 160 | 185 | 43 | 35 | 151 | 17,5 | 54 | 1,5 | 4,3 |
DOR w tonach, wymiary w mm, masa w kg/szt. LC w kN jest siłą mocowania, nie udźwigiem. Dopuszczalne obciążenie całego układu wymaga doboru wszystkich komponentów i warunków pracy. Źródło: karta producenta pewag KLH G12 Plus ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz hak bezpieczny widełkowy KLH G12 Plus.
Pełne oznaczenie modelu, obciążenie i geometria połączenia są podstawą doboru.
Gardziel i obciążenie
Sprawdź gardziel g1: 32/32/45/54 mm dla rozmiarów 7/8/10/13. Ładunek musi układać się w siodle haka, z zachowaniem swobody połączenia.
Kontrola zamknięcia
Skontroluj mechanizm ryglujący, szczelinę s max. i znaki kontrolne. Nie używaj haka, który nie domyka się albo jest zdeformowany.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Katalog pewag G12 Plus, s. 34, wskazuje EN 1677-3 z modyfikacjami parametrów dla klasy G12 Plus. Stosuj aktualną instrukcję komponentów G12 Plus i instrukcję systemu podnoszenia. Nie przenoś zasad montażu ani części zamiennych automatycznie z innej serii.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta KLH G12 Plus i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Do widełek dobieraj KBS G12 Plus, a do zamknięcia właściwy zestaw VLH według tabeli pewag. Naprawa i ocena stanu wymagają stosowania instrukcji konkretnego modelu.
Zobacz zakres serwisu CECHO →PYTANIA O KLH G12 Plus
Co sprawdzić przed doborem?
Kto produkuje hak bezpieczny widełkowy KLH G12 Plus?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czym KLH różni się od KHS?
KLH ma konstrukcję haka bezpiecznego z mechanizmem ryglującym. KHS jest hakiem z zapadką; nie należy mieszać ich części zamiennych.
Co oznacza s max.?
To graniczny wymiar szczeliny kontrolnej wskazanej na rysunku haka. Nie oznacza gardzieli ani zakresu chwytu.
Czy można otwierać hak pod obciążeniem?
Obsługę i otwieranie wykonuj po odciążeniu, zgodnie z instrukcją. Przed podniesieniem sprawdź zamknięcie i poprawne ułożenie punktu w siodle.
Jakie informacje przesłać do wyceny?
Podaj model, wymagany DOR, oznaczenie łańcucha i współpracujących elementów, liczbę cięgien oraz warunki pracy.
