Hak bezpieczny widełkowy KLHWP
Producent: pewagDystrybucja i dobór: CECHO
PEWAG · HAK BEZPIECZNY KLASY 12

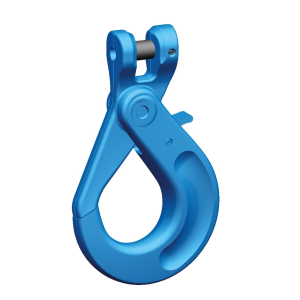

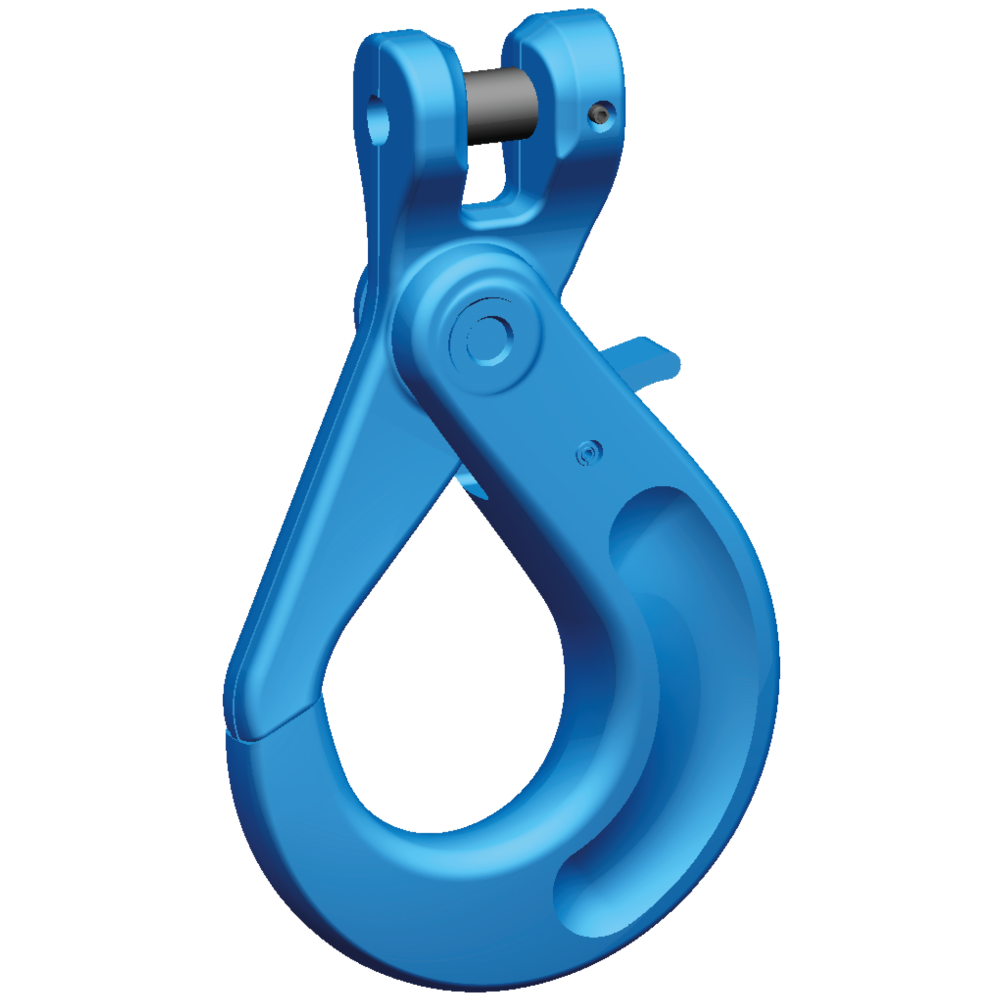

Bezpieczny hak widełkowy pewag KLHWP do zakończenia zawiesia klasy 12. Mechanizm zamyka hak pod wpływem obciążenia.
2,36–8 tDopuszczalne obciążenie robocze3 wykonania w tabeli producenta
Potrzebujesz doboru haka KLHWP?
Podaj KLHWP, rozmiar łańcucha, wymagane DOR i wymiary punktu zaczepienia. Dołącz zdjęcie połączenia.
Zapytaj CECHO o KLHWP →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak pewag KLHWP — najważniejsze informacje
PEWAG G12Klasa 12Hak bezpieczny
ZAMKNIĘCIESamoczynneZamykanie pod obciążeniem
POŁĄCZENIEWidełkoweSworzeń KBSWP
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Samoczynne zamknięcie i bezpośrednie połączenie z łańcuchem.
KLHWP wykorzystuje mechanizm bezpieczny z tradycyjnym, niezagłębionym spustem. Po zawieszeniu obciążenia hak zamyka się pod wpływem grawitacji.
Połączenie widełkowe ogranicza liczbę elementów pomiędzy łańcuchem a hakiem. Producent przewiduje zestaw sworznia KBSWP oraz zestaw spustu VLHWP jako części zamienne.
Obciążenie musi spoczywać w siodle. Przed każdym użyciem sprawdź pełne zamknięcie i prawidłową pracę mechanizmu; nie obciążaj końcówki ani części zamknięcia.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

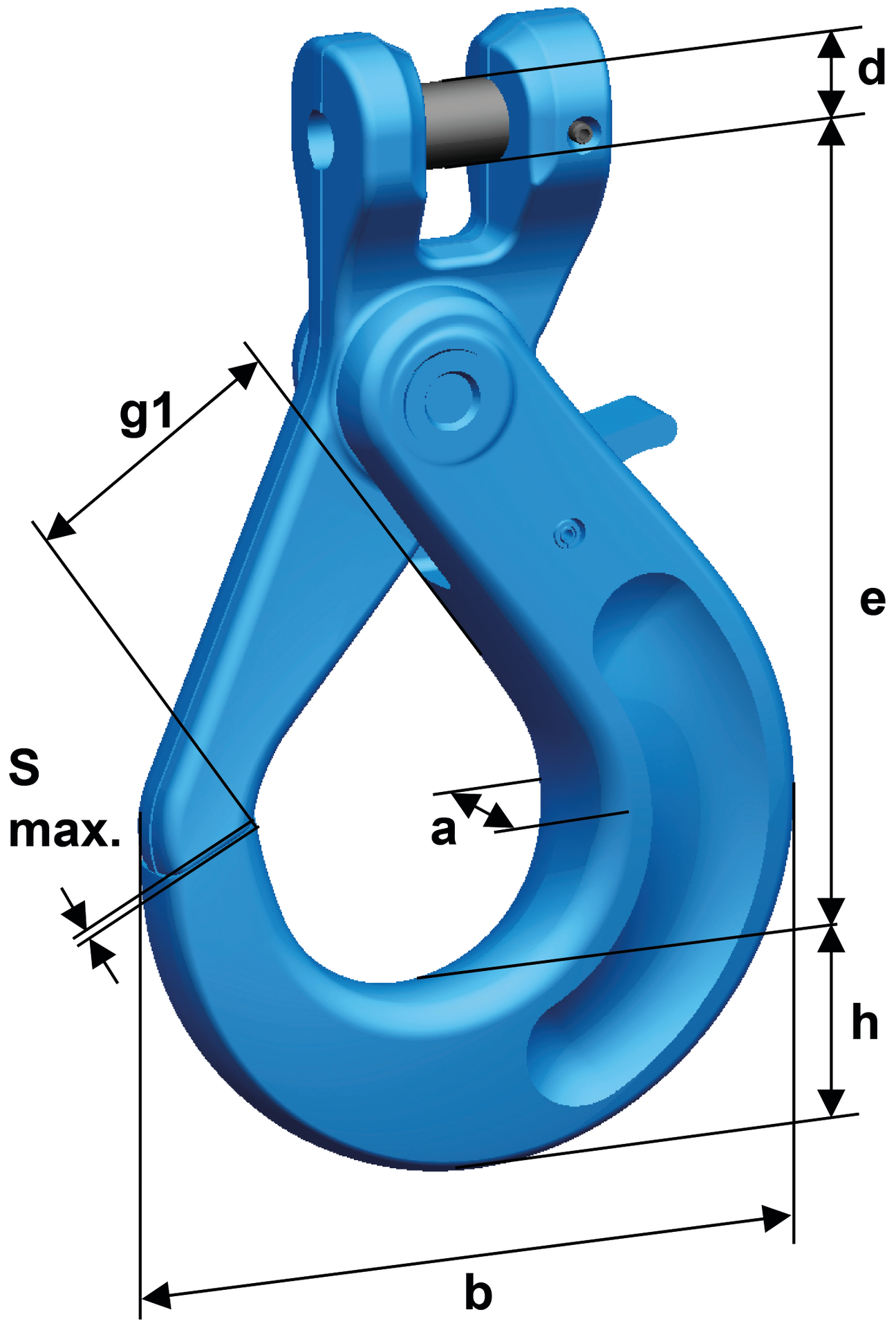

Rysunek wymiarowy i tabela KLHWP
W tabeli podano aktualnie publikowane przez pewag wykonania 7, 10 i 13. Starsze oznaczenie KLHWP 8 wymaga osobnego potwierdzenia parametrów i dostępności.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

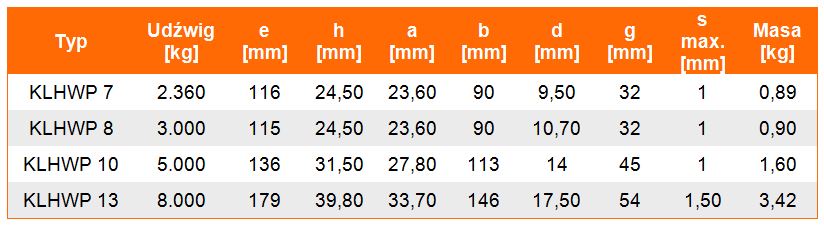

| Typ | DOR [t] | e [mm] | h [mm] | a [mm] | b [mm] | d [mm] | g1 [mm] | s max. [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|
| KLHWP 7 | 2,36 | 116 | 24,5 | 23,6 | 90 | 9,5 | 32 | 1 | 0,89 |
| KLHWP 10 | 5 | 136 | 31,5 | 27,8 | 113 | 14 | 45 | 1 | 1,6 |
| KLHWP 13 | 8 | 179 | 39,8 | 33,7 | 146 | 17,5 | 54 | 1,5 | 3,42 |
DOR = dopuszczalne obciążenie robocze (WLL), podane w tonach. Masa własna w kg/szt., wymiary w mm. Źródło: karta producenta pewag KLHWP ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz KLHWP do łańcucha i punktu zaczepienia.
Dobór obejmuje cały układ: łańcuch, połączenie i sposób obciążenia.
Geometria połączenia
Porównaj otwarcie g1 i geometrię siodła z punktem zaczepienia. Hak ma zamknąć się swobodnie i ustawić w kierunku działania siły.
Montaż i kontrola
Sprawdź oznaczenia i stan techniczny. Montaż oraz wymianę części należy wykonać według instrukcji właściwego modelu.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Zasady doboru, montażu i kontroli przedstawia instrukcja komponentów pewag G12 ↗. Należy stosować wydanie odpowiadające dostarczanemu wykonaniu.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta KLHWP i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Podczas kontroli sprawdź korpus, połączenie widełkowe i zabezpieczenia. Prześlij pełne oznaczenie oraz zdjęcia do doboru części; elementy odkształcone wymagają wycofania do oceny.
Zobacz zakres serwisu CECHO →PYTANIA O KLHWP
Co sprawdzić przed doborem?
Kto produkuje hak KLHWP?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy KLHWP zamyka się automatycznie?
Tak. Konstrukcja zamyka hak pod wpływem obciążenia. Nie zastępuje to kontroli mechanizmu przed użyciem.
Czy spust jest taki sam jak w KLHGWP?
KLHWP ma tradycyjny, niezagłębiony spust. Do części zamiennych potrzebny jest dokładny model i rozmiar haka.
Jakie informacje przesłać do wyceny?
Podaj KLHWP, rozmiar łańcucha, wymagane DOR i wymiary punktu zaczepienia. Dołącz zdjęcie połączenia.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz hak KLHWP z CECHO.
Podaj KLHWP, rozmiar łańcucha, wymagane DOR i wymiary punktu zaczepienia. Dołącz zdjęcie połączenia.
Wyślij zapytanie o KLHWP →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
