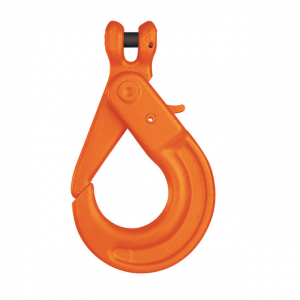

Hak bezpieczny widełkowy KLHW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER · OSPRZĘT KLASY 10
Hak bezpieczny KLHW z widełkami do łańcucha oraz samoczynnym zamykaniem i blokowaniem. CECHO pomoże dobrać rozmiar do zawiesia pewag winner klasy 10.
1,4–26,5 tDopuszczalne obciążenie robocze9 wykonań w tabeli producenta
Potrzebujesz doboru haka KLHW?
Podaj obciążenie oraz klasę i średnicę łańcucha.
Zapytaj CECHO o KLHW →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak pewag KLHW — najważniejsze informacje
PEWAG WINNERKlasa 10Połączenie widełkowe z łańcuchem
ZABEZPIECZENIESamoczynna blokadaZamknięcie pod obciążeniem
NORMA I OZNACZENIAEN 1677-3Parametry klasy 10 · CE
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →

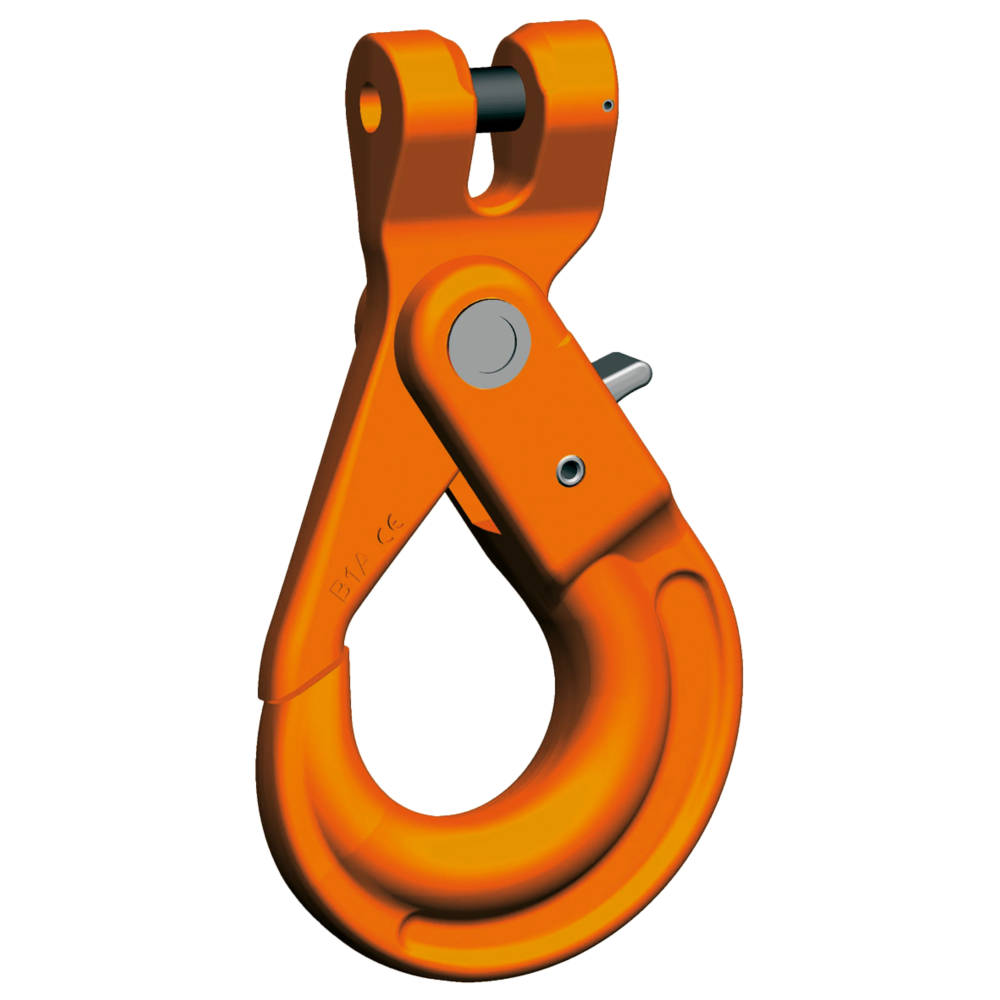

HAK WIDEŁKOWY · PEWAG WINNER
Bezpośrednio do łańcucha. Z samoczynną blokadą.
KLHW to hak bezpieczny z mocowaniem widełkowym do łańcucha klasy 10. Zamyka się i blokuje samoczynnie, a pod obciążeniem nie można go otworzyć. Mechanizm zwalniający znajduje się z tyłu haka.
Widełki i sworzeń pozwalają połączyć KLHW bezpośrednio z łańcuchem odpowiedniego rozmiaru. Montaż wykonuje kompetentny personel zgodnie z instrukcją pewag. CECHO pomoże dopasować hak do klasy, średnicy łańcucha i punktu zaczepienia.
Zapytaj o kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG
Rysunek wymiarowy i tabela KLHW
Porównaj DOR, połączenie widełkowe i gardziel haka. Parametry dotyczą pojedynczego elementu; DOR całego zawiesia zależy od jego konfiguracji i pozostałych części.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | e [mm] | h [mm] | a [mm] | b [mm] | d [mm] | g [mm] | s max. [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|
| KLHW 5/6 | 1,4 | 94 | 20 | 17 | 71 | 7,4 | 28 | 1 | 0,56 |
| KLHW 7 | 1,9 | 123 | 26 | 20 | 88 | 9 | 34 | 1 | 0,87 |
| KLHW 8 | 2,5 | 123 | 26 | 20 | 88 | 10 | 34 | 1 | 1 |
| KLHW 10 | 4 | 144 | 30 | 29 | 107 | 12,5 | 45 | 1 | 1,61 |
| KLHW 13 | 6,7 | 180 | 40 | 35 | 138 | 16 | 52 | 1,5 | 3,25 |
| KLHW 16 | 10 | 218 | 50 | 41 | 168 | 20 | 60 | 2 | 5,95 |
| KLHW 19/20 | 16 | 259 | 62 | 50 | 194 | 24 | 70 | 2 | 12,89 |
| KLHW 22 | 19 | 286 | 65 | 52 | 211 | 27 | 81 | 2 | 15,91 |
| KLHW 26 | 26,5 | 338 | 79 | 61 | 253 | 33 | 100 | 2 | 21,33 |
DOR = dopuszczalne obciążenie robocze (WLL), podane w tonach. Dane: karta producenta pewag KLHW ↗. Masa własna haka jest podana w kg/szt.
DOBÓR Z DYSTRYBUTOREM
Dopasuj KLHW do swojego zawiesia.
Prześlij obciążenie oraz klasę i średnicę łańcucha. Pomożemy wskazać właściwy rozmiar KLHW.
Połączenie i rozmiar
Podaj klasę i średnicę łańcucha oraz wymiary punktu zaczepienia. Sprawdź połączenie widełkowe i miejsce na pracę mechanizmu blokującego.
Warunki użytkowania
Opisz stanowisko pracy i wymagania dotyczące dokumentów. Temperaturę oraz szczególne warunki uzgodnimy według instrukcji właściwego wykonania.
DOKUMENTACJA PRODUCENTA
Identyfikacja i instrukcja.
pewag podaje dla KLHW EN 1677-3 z parametrami mechanicznymi klasy 10. Hak ma oznakowanie CE i zatwierdzenie BG. Montaż, kontrolę oraz użytkowanie należy prowadzić według instrukcji producenta.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta KLHW i dokumentacja pewag ↗KONTROLA I CZĘŚCI ZAMIENNE
Wsparcie techniczne CECHO.
pewag oferuje zestaw sworznia łączącego i zabezpieczającego KBSW oraz zestaw blokady VLHW montowany z tyłu haka. Dobór części wymaga oznaczenia KLHW, rozmiaru i identyfikacji wykonania.
Zobacz zakres serwisu CECHO →Zestaw zabezpieczenia VLHW →PYTANIA O KLHW
Co sprawdzić przed doborem?
Kto produkuje hak KLHW?
Producentem jest pewag. CECHO jest dystrybutorem tej marki i zapewnia pomoc w doborze, ofertę oraz kontakt techniczny.
Jak działa zabezpieczenie KLHW?
Hak zamyka się i blokuje automatycznie. Pod obciążeniem nie można go otworzyć. Przed użyciem sprawdź prawidłowe zamknięcie i działanie blokady zgodnie z instrukcją pewag.
Jaki zakres DOR obejmuje tabela?
Tabela producenta obejmuje dziewięć wykonań od KLHW 5/6 do KLHW 26, o DOR od 1,4 do 26,5 t. DOR całego zawiesia zależy także od jego konfiguracji i pozostałych elementów.
Czy KLHW wymaga złączki Connex?
KLHW ma połączenie widełkowe ze sworzniem i łączy się bezpośrednio z odpowiednim łańcuchem. Dobór wymaga zgodności klasy, rozmiaru oraz DOR, a montaż należy wykonać według instrukcji.
Co podać przy zamawianiu części zabezpieczenia?
Podaj typ i rozmiar haka oraz prześlij zdjęcia oznaczeń i wymienianej części. Zestaw KBSW dotyczy połączenia widełkowego, a VLHW — mechanizmu blokującego. CECHO pomoże potwierdzić zgodność.
