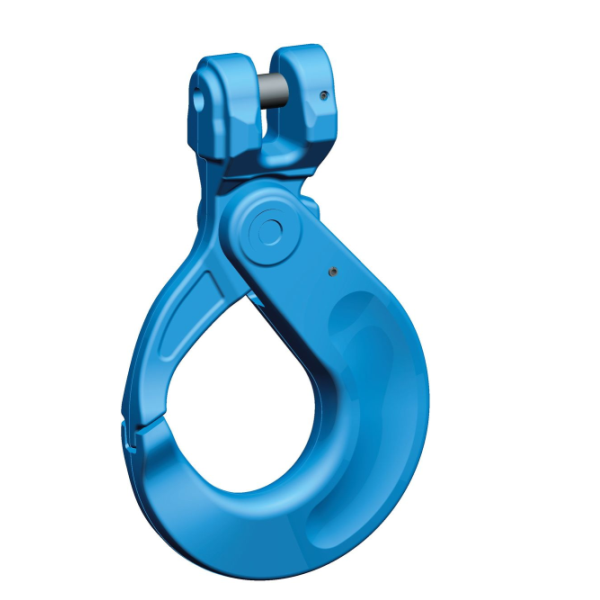

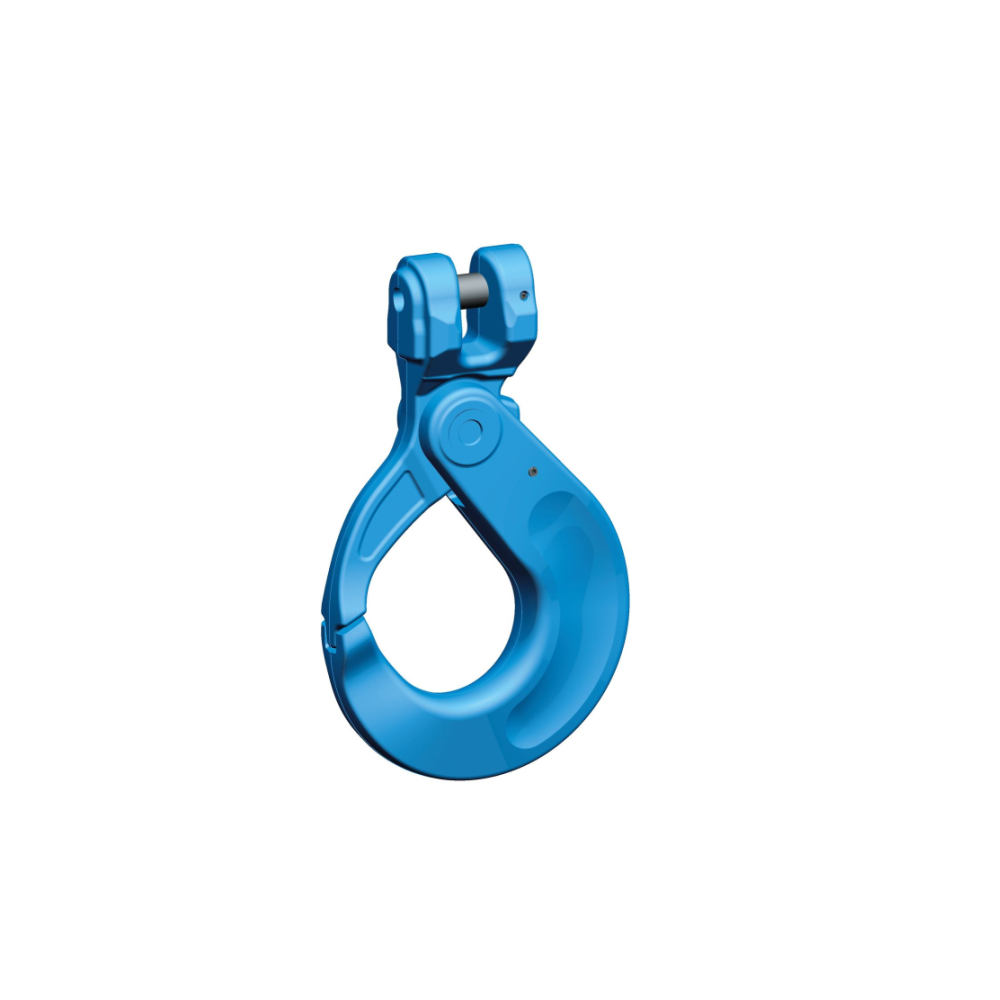

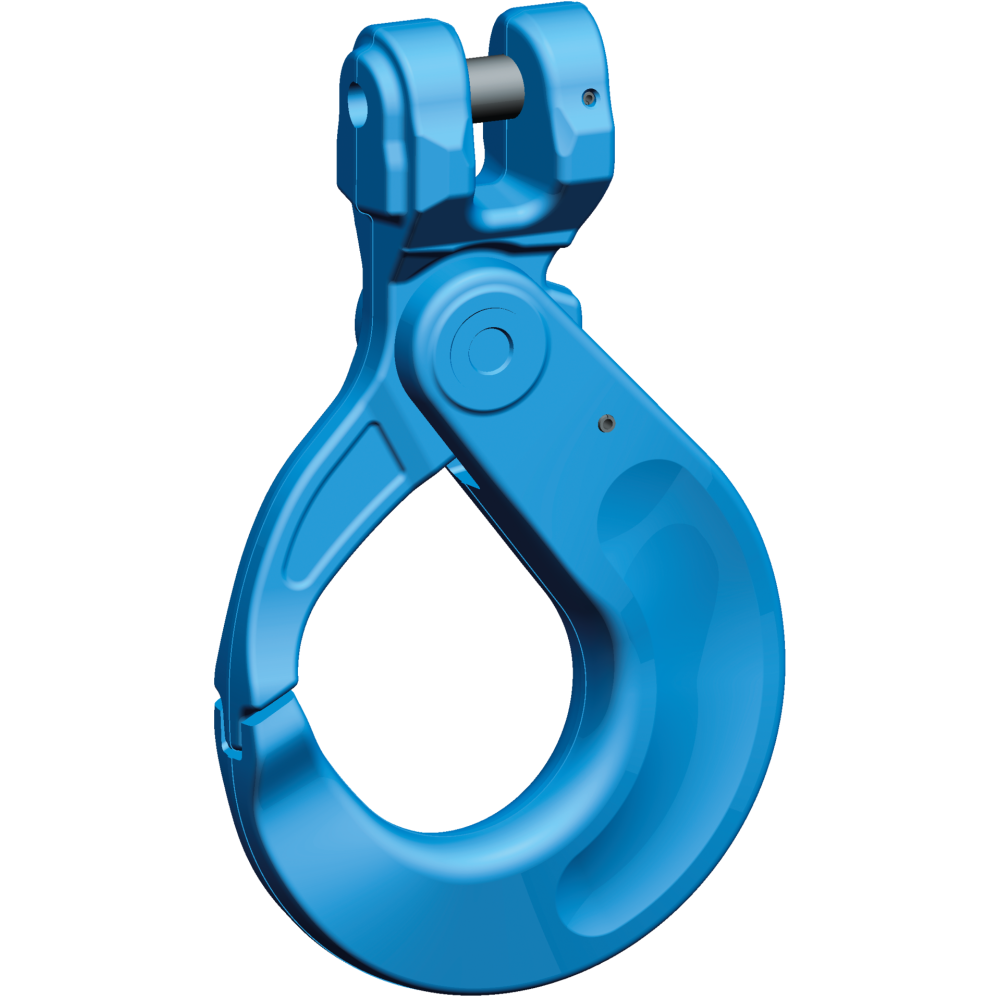

Hak bezpieczny widełkowy KLHGWP
Producent: pewagDystrybucja i dobór: CECHO
PEWAG · HAK BEZPIECZNY KLASY 12
Bezpieczny hak widełkowy pewag KLHGWP z powiększoną gardzielą. Ułatwia przyłączenie ładunku i dobór końcówki zawiesia klasy 12.
2,36–12,5 tDopuszczalne obciążenie robocze3 wykonania w tabeli producenta
Potrzebujesz doboru haka KLHGWP?
Podaj symbol KLHGWP, DOR, rozmiar łańcucha i wymiary punktu zaczepienia; dołącz zdjęcie planowanego połączenia.
Zapytaj CECHO o KLHGWP →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak pewag KLHGWP — najważniejsze informacje
PEWAG G12Klasa 12Hak z powiększoną gardzielą
ZAMKNIĘCIEMechanizm bezpiecznyZagłębiony spust
POŁĄCZENIEWidełkiDobór do rozmiaru łańcucha
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Większa gardziel i chroniony mechanizm otwierania.
KLHGWP ma zagłębiony spust, który ogranicza ryzyko przypadkowego otwarcia. Szeroka końcówka z frezowanym rowkiem pomaga utrzymać zawiesie tekstylne we właściwym położeniu.
Kuta konstrukcja ma znaczniki do kontroli odkształcenia oraz masywne widełki połączenia z łańcuchem. Dobór do zawiesi tekstylnych wymaga sprawdzenia szerokości podparcia i zaleceń ich producenta.
Hak jest elementem końcowym systemu. Nie wolno przenosić obciążenia na końcówkę ani na części zamknięcia; ładunek musi być prawidłowo podparty w siodle.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

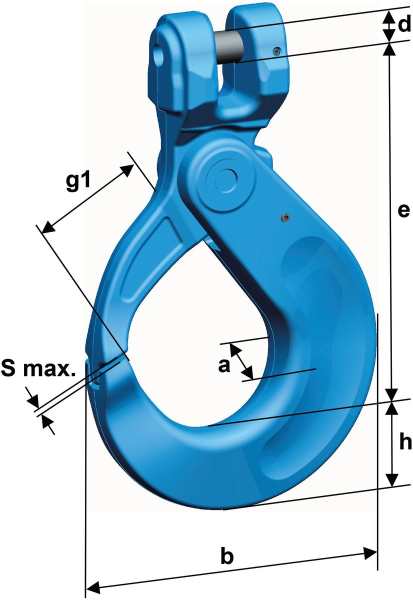

Rysunek wymiarowy i tabela KLHGWP
Aktualna karta pewag przedstawia trzy wykonania: KLHGWP 7, 13 i 16. Inne oznaczenia wymagają osobnego potwierdzenia.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | e [mm] | h [mm] | a [mm] | b [mm] | d [mm] | g1 [mm] | s max. [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|
| KLHGWP 7 | 2,36 | 131 | 27 | 21 | 107 | 9,5 | 48 | 1 | 1,1 |
| KLHGWP 13 | 8 | 208 | 44 | 32 | 175 | 17,5 | 78 | 1,5 | 4,33 |
| KLHGWP 16 | 12,5 | 237 | 54 | 37 | 195 | 21 | 86 | 2 | 7,7 |
DOR = dopuszczalne obciążenie robocze (WLL), podane w tonach. Masa własna w kg/szt., wymiary w mm. Źródło: karta producenta pewag KLHGWP ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz KLHGWP do rzeczywistego punktu zaczepienia.
Powiększona gardziel nie zastępuje sprawdzenia geometrii podparcia.
Gardziel i siodło
Porównaj wymiary punktu zaczepienia z g1 i geometrią siodła. Zapięty hak musi się prawidłowo domknąć.
Montaż oraz kontrola
Montaż sworznia i zabezpieczenia wykonaj zgodnie z instrukcją. Sprawdź swobodną pracę haka w kierunku obciążenia.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Zasady KLHGWP i wartości mechaniczne systemu G12 opisuje instrukcja komponentów G12 ↗.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta KLHGWP i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Dobór części zamknięcia i połączenia widełkowego wymaga pełnego oznaczenia oraz zdjęcia haka. Odkształcony korpus należy wycofać do oceny.
Zobacz zakres serwisu CECHO →PYTANIA O KLHGWP
Co sprawdzić przed doborem?
Kto produkuje hak KLHGWP?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy ochrona mechanizmu pozwala przeciążyć hak?
Nie. DOR pozostaje granicą obciążenia roboczego. Zabezpieczenie mechanizmu nie zwiększa nośności.
Czy można zaczepić zawiesie tekstylne?
Konstrukcja ułatwia takie połączenie, ale trzeba sprawdzić szerokość podparcia, promień i zgodność z instrukcją konkretnego zawiesia tekstylnego.
Jakie informacje przesłać do wyceny?
Podaj symbol KLHGWP, DOR, rozmiar łańcucha i wymiary punktu zaczepienia; dołącz zdjęcie planowanego połączenia.
