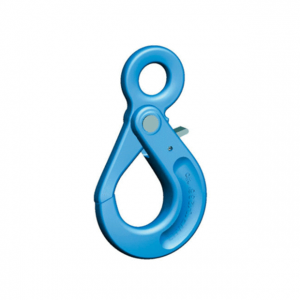

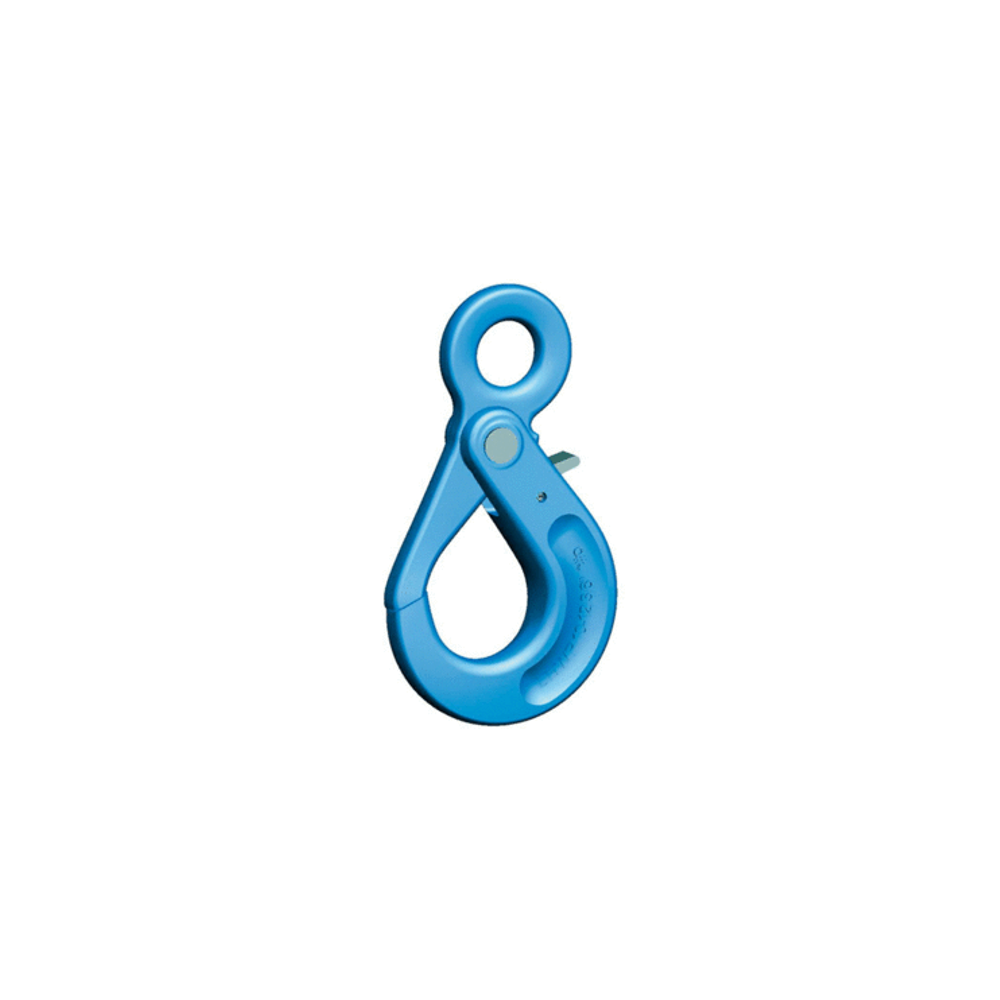

Hak bezpieczny LHWP
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER PRO · HAKI KLASY 12

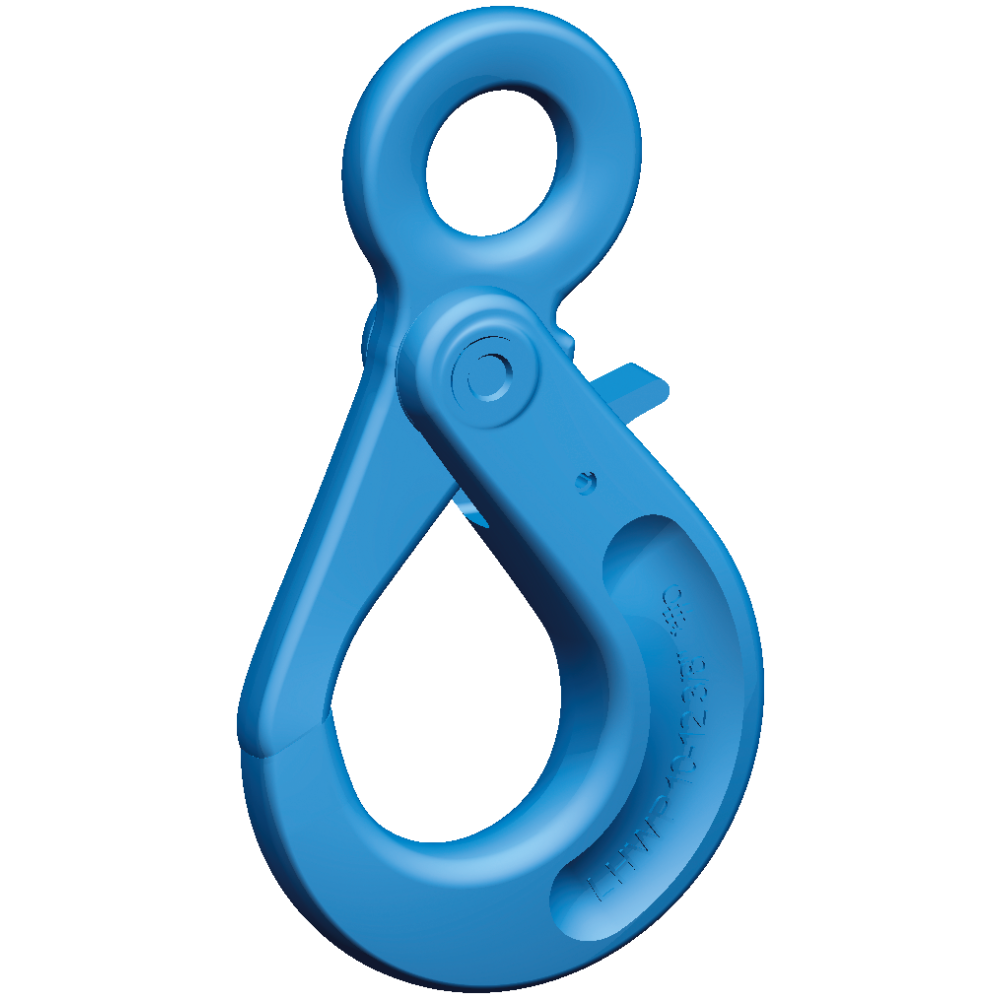

Hak LHWP zamyka się i rygluje pod obciążeniem. Ucho służy do połączenia z systemem Connex pewag winner pro, a większe rozwarcie ułatwia wpięcie osprzętu.
3–8 tDopuszczalne obciążenie robocze3 wykonania w tabeli producenta
Potrzebujesz doboru haka LHWP?
Podaj DOR zawiesia, średnicę łańcucha i wymiary punktu podwieszenia.
Zapytaj CECHO o LHWP →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak pewag LHWP — najważniejsze informacje
PEWAG WINNER PROKlasa 12Hak bezpieczny z uchem
RYGLOWANIESamoczynne zamknięcieOtwarcie bez obciążenia
DOKUMENTACJAEN 1677-3Wartości mechaniczne G12
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Połączenie, które pozostaje zaryglowane.
LHWP służy jako hak końcowy lub główny w zawiesiach łańcuchowych. Współpracuje z systemem Connex pewag winner pro. Oferuje większe rozwarcie gardzieli niż standardowy hak z zapadką tej serii.
Zamknięcie można domknąć ręcznie; pod obciążeniem zamyka się i rygluje automatycznie. Po prawidłowym zaryglowaniu pozostaje zamknięte także po odciążeniu. Do otwarcia konieczne jest zwolnienie mechanizmu z tyłu haka.
Hak należy obciążać wzdłużnie w jego siodle. Musi swobodnie ustawić się w kierunku siły, a zabezpieczenie całkowicie się zamknąć. Otwieranie jest dozwolone wyłącznie bez obciążenia.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

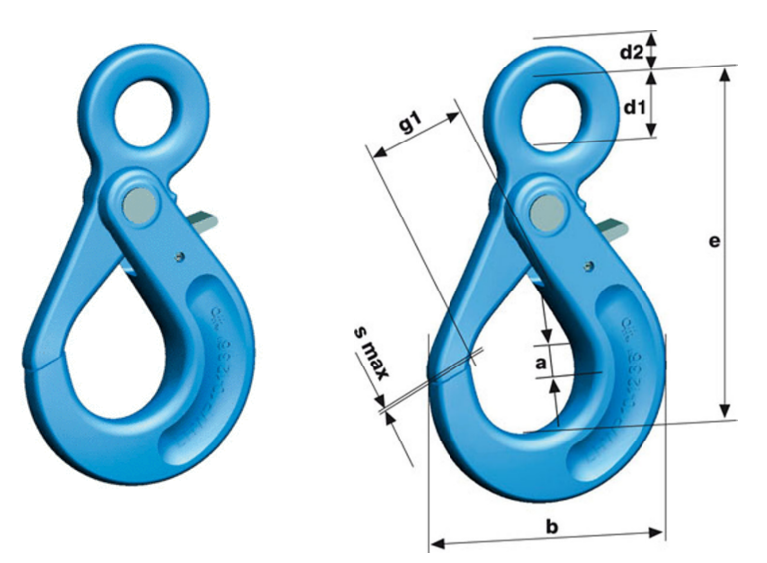

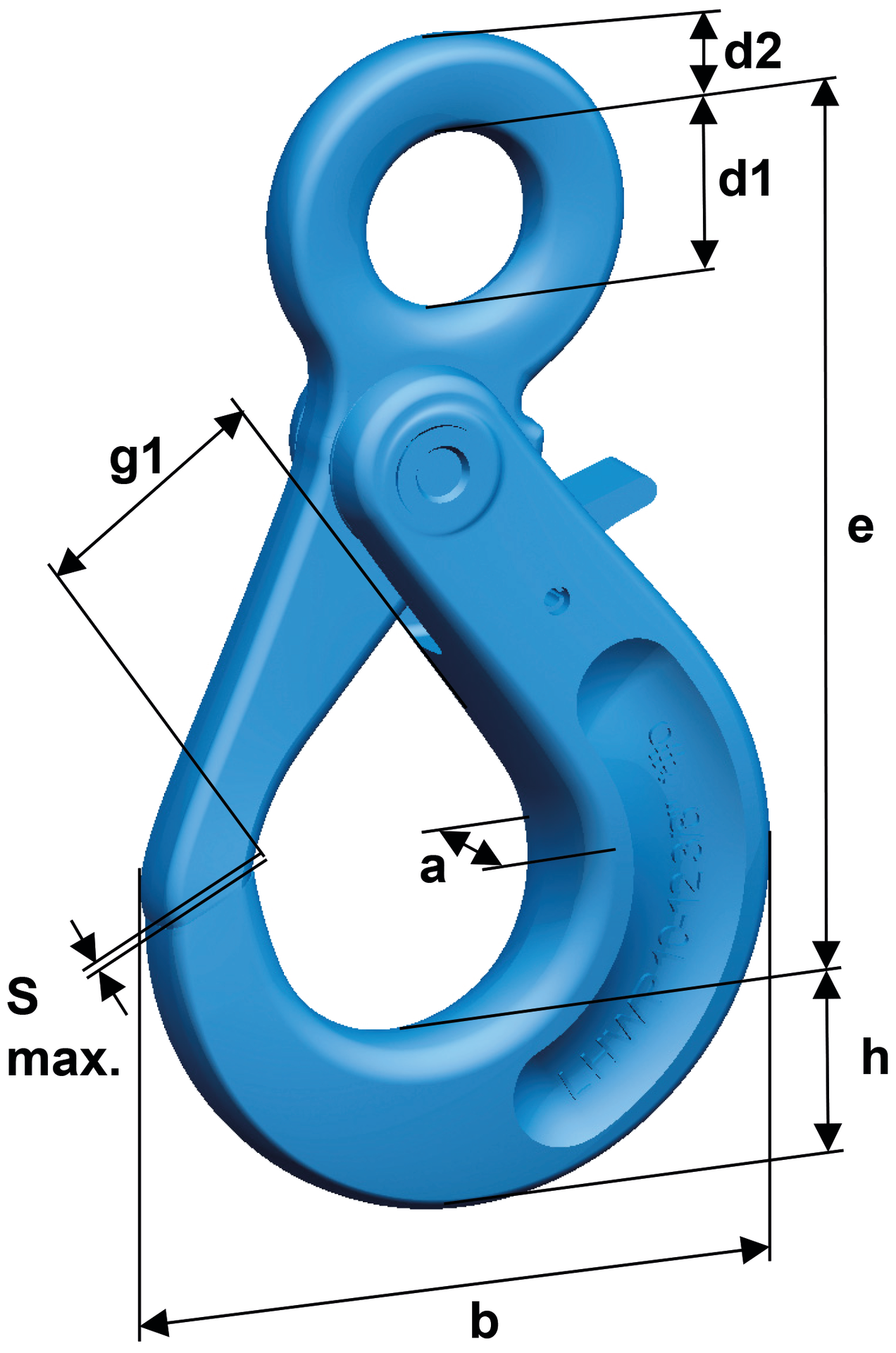

Rysunek wymiarowy i tabela LHWP
Trzy wykonania LHWP. DOR dotyczy pojedynczego haka; nośność kompletnego zawiesia zależy od całej konfiguracji.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | e [mm] | h [mm] | a [mm] | b [mm] | d₁ [mm] | d₂ [mm] | g₁ [mm] | s maks. [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|
| LHWP 7/8 | 3 | 126 | 25 | 25 | 89 | 25 | 14 | 34 | 1 | 0,91 |
| LHWP 10 | 5 | 158 | 31 | 28 | 112 | 31 | 17 | 45 | 1,5 | 1,56 |
| LHWP 13 | 8 | 205 | 41 | 34 | 145 | 40 | 22 | 54 | 2 | 3,5 |
DOR = dopuszczalne obciążenie robocze (WLL), podane w tonach. Masa własna w kg/szt., wymiary w mm. Źródło: karta producenta pewag LHWP ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz LHWP do zawiesia i ładunku.
Oprócz DOR sprawdź wymiary ucha, gardzieli i współpracującego elementu.
Miejsce na połączenie
Porównaj wymiary d₁, d₂ i g₁ z osprzętem. Zapewnij miejsce na pełne zamknięcie gardzieli oraz swobodne ustawienie haka w osi obciążenia.
Kontrola ryglowania
Przed użyciem sprawdź korpus, zamknięcie i ryglowanie. Hak uszkodzony lub z niesprawnym zamkiem wycofaj z użycia i przekaż do oceny osobie kompetentnej.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Karta pewag wskazuje EN 1677-3 z nośnością klasy 12. W sekcji Downloads producent udostępnia instrukcję komponentów G12 oraz instrukcję zawiesi; zasady dla LHWP opisano na stronach 54–55 instrukcji G12.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta LHWP i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Do LHWP producent przewiduje zestaw mechanizmu ryglującego VLHWP. Części dobieraj do dokładnego wykonania haka. Wymianę i ocenę stanu zleć osobie kompetentnej według instrukcji.
Zobacz zakres serwisu CECHO →PYTANIA O LHWP
Co sprawdzić przed doborem?
Kto produkuje hak LHWP?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy można otworzyć LHWP pod obciążeniem?
Nie. Hak otwiera się dopiero po odciążeniu i zwolnieniu mechanizmu ryglującego.
Czy zamknięcie trzyma po odciążeniu?
Tak, prawidłowo zamknięty i zaryglowany hak pozostaje zabezpieczony także bez obciążenia. Otwarcie wymaga zwolnienia mechanizmu.
Jakie informacje przesłać do wyceny?
Podaj średnicę i klasę łańcucha, wymagane DOR, konfigurację zawiesia oraz wymiary punktu podwieszenia.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz hak LHWP z CECHO.
Prześlij oznaczenie łańcucha, wymagane DOR i wymiary elementu, który będzie podwieszany. Dobierzemy LHWP oraz właściwe połączenie.
Wyślij zapytanie o LHWP →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
