Blokada KNEW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER · BLOKADA DO OTWORÓW

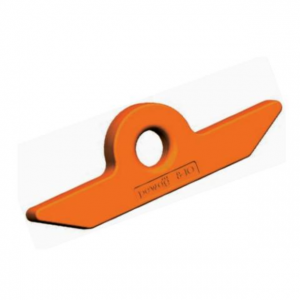

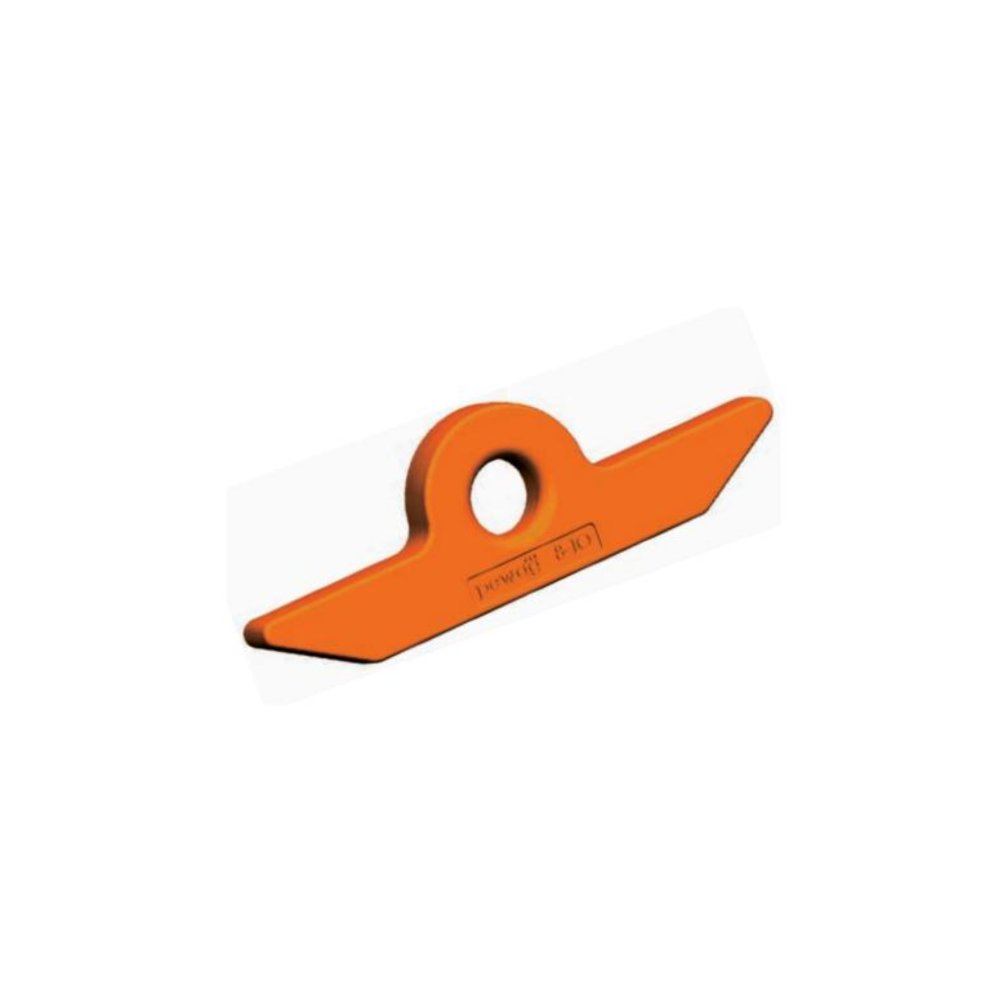

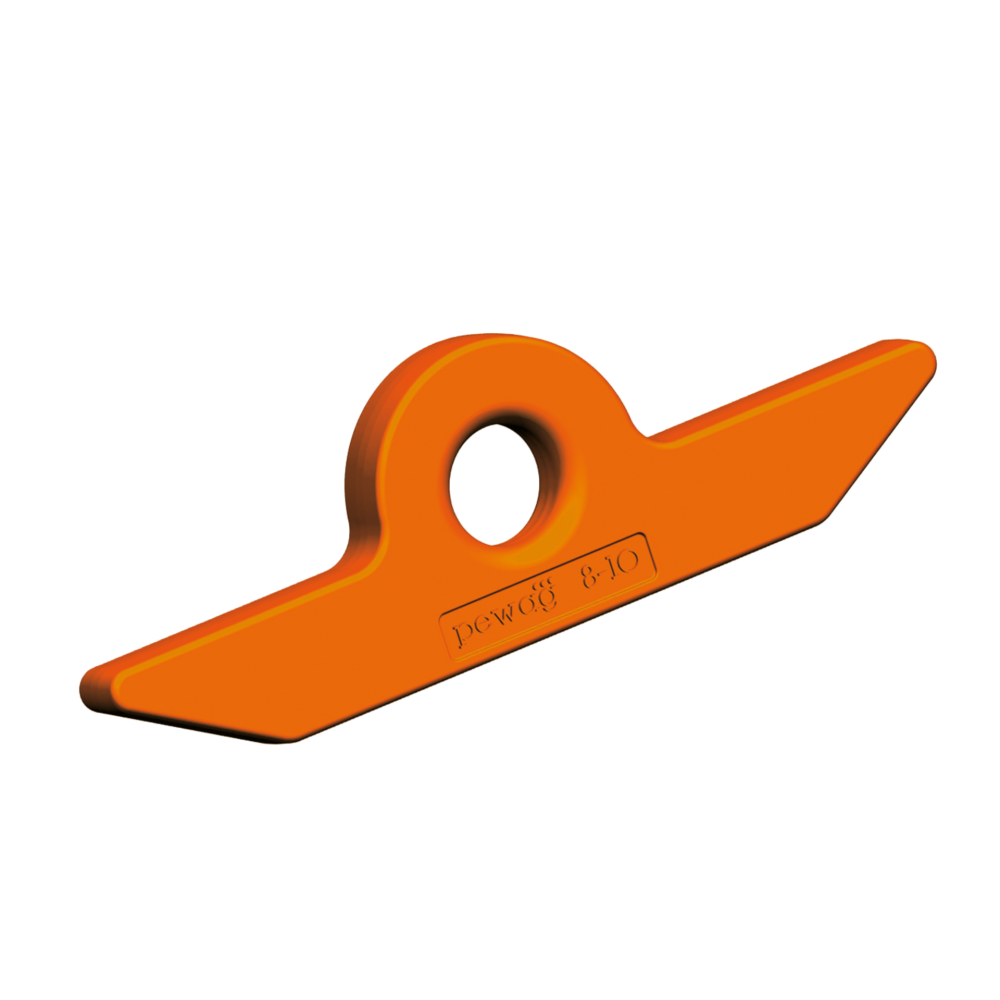

Płaska blokada pewag KNEW 8 do odpowiednio przygotowanych otworów, m.in. w elementach transportowanych w budownictwie. DOR 2,5 t i zakres średnicy otworu 40–60 mm.
2,5 tDopuszczalne obciążenie robocze1 wykonanie w tabeli producenta
Potrzebujesz doboru blokady KNEW?
Podaj masę ładunku, średnicę i geometrię otworu oraz sposób podwieszenia; dołącz rysunek miejsca zaczepienia.
Zapytaj CECHO o KNEW →Zadzwoń: +48 33 825 04 84- Opis produktu
Blokada pewag KNEW — najważniejsze informacje
PEWAG WINNERKlasa 10Płaska blokada KNEW 8
OTWÓR40–60 mmZakres średnicy d
DOKUMENTACJAEN 1677-1Właściwości mechaniczne G10
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Płaski element zaczepowy do dobranego otworu.
KNEW stosuje się m.in. przy transporcie grodzic. Płaska budowa zajmuje mało miejsca, lecz wymaga sprawdzenia średnicy otworu oraz warunków podparcia po jego drugiej stronie.
Producent przewiduje włączenie blokady w system zgrzewany przez ogniwo łańcucha o rozmiar większe. Dla KNEW 8 wskazuje WIN 10. To połączenie należy przygotować w ramach właściwego procesu wykonania zawiesia.
Nie dobieraj blokady wyłącznie według średnicy otworu. Sprawdź stan i nośność podnoszonego elementu oraz możliwość prawidłowego ustawienia KNEW.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

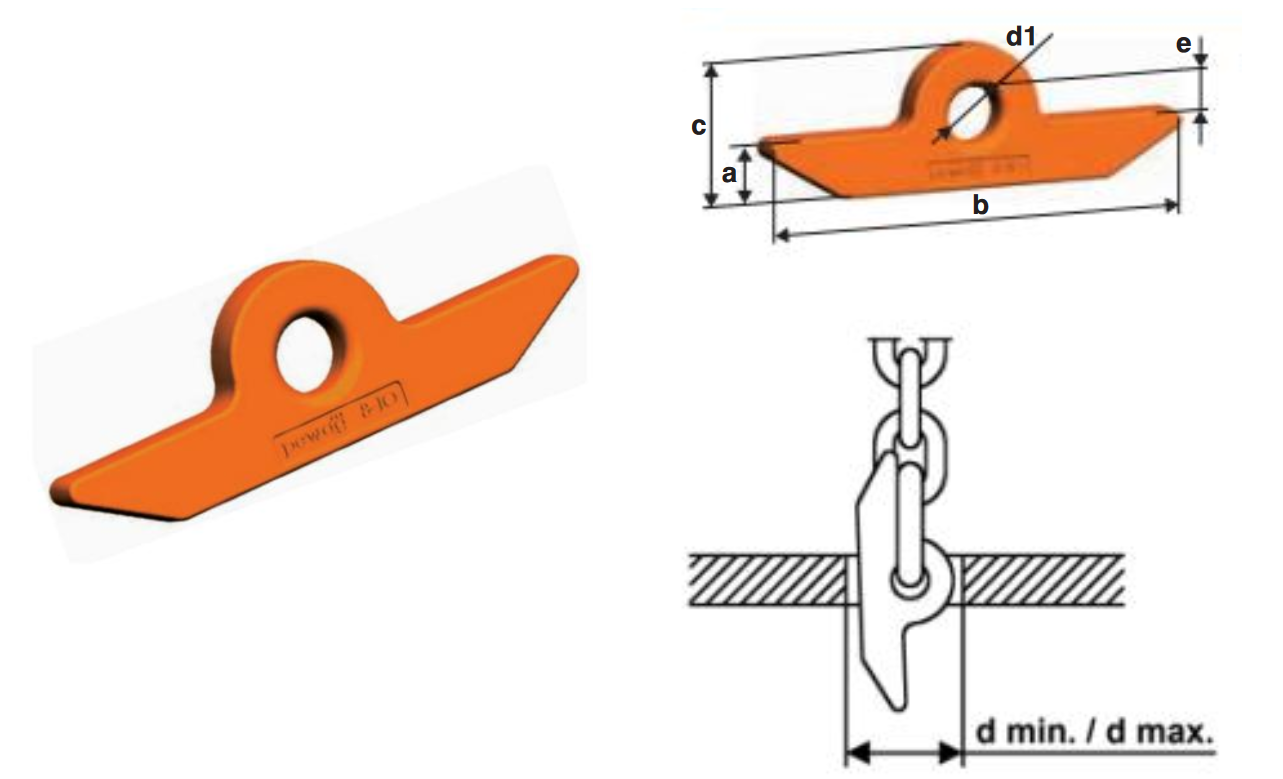

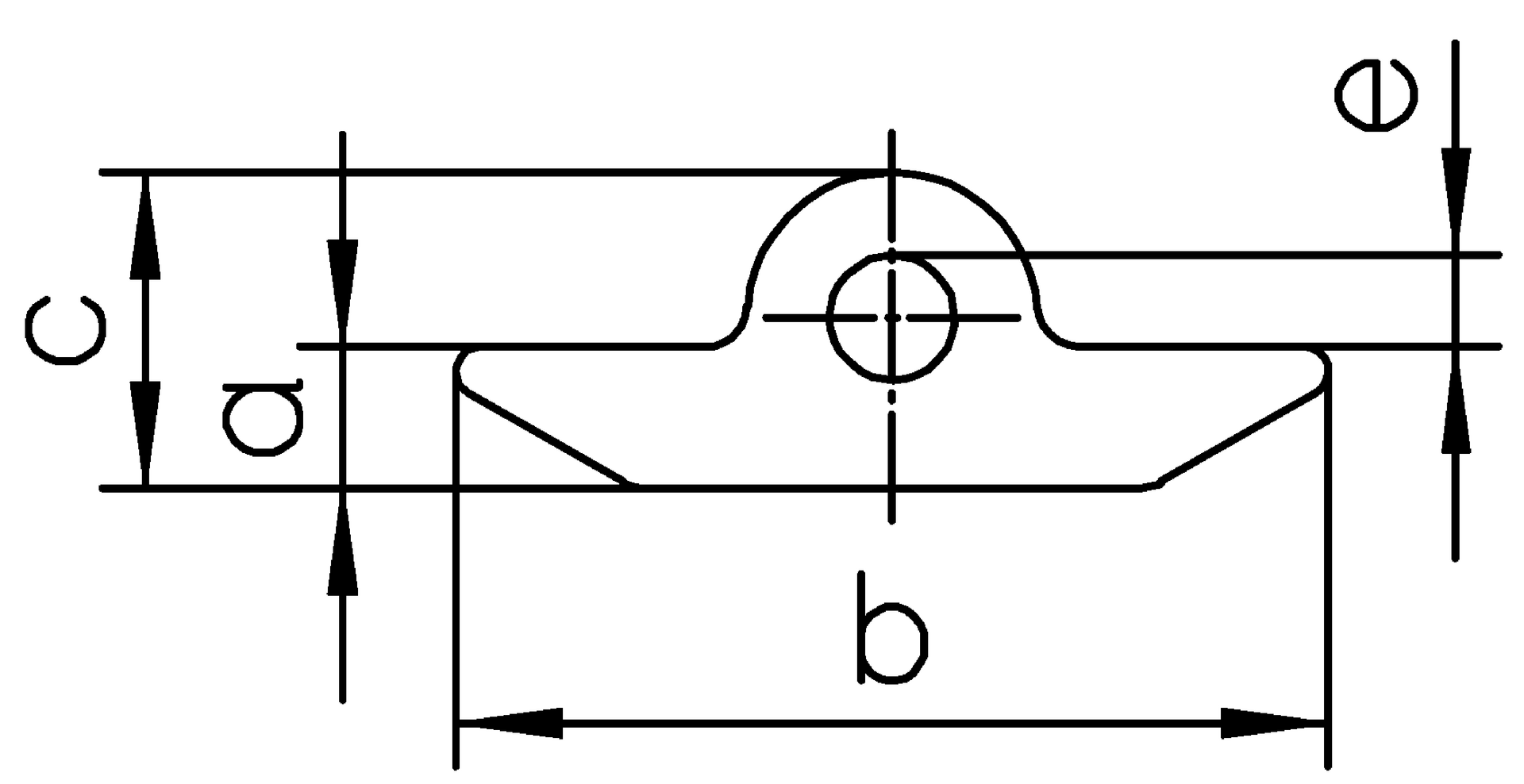

Rysunek wymiarowy i tabela KNEW
Jedno wykonanie katalogowe KNEW 8. Podana średnica otworu d nie jest średnicą łańcucha.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

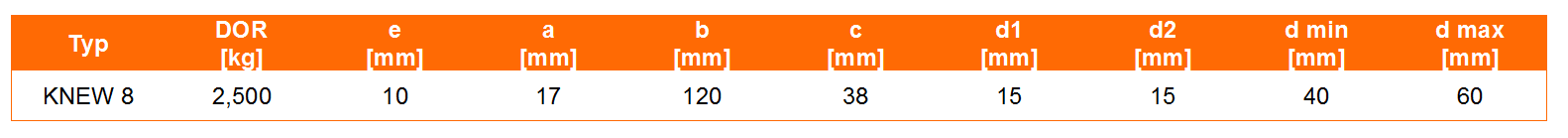

| Typ | DOR [t] | e [mm] | a [mm] | b [mm] | c [mm] | d1 [mm] | d min. [mm] | d max. [mm] | Ogniwo łączące |
|---|---|---|---|---|---|---|---|---|---|
| KNEW 8 | 2,5 | 10 | 17 | 120 | 38 | 15 | 40 | 60 | WIN 10 |
DOR w tonach, wymiary w mm. WIN 10 to wskazane przez producenta ogniwo połączenia. Zakres otworu d wynosi 40–60 mm. Źródło: karta producenta pewag KNEW ↗.
DOBÓR Z DYSTRYBUTOREM
Sprawdź otwór, podparcie i połączenie.
Przy nietypowym elemencie potrzebny jest rysunek lub zdjęcie miejsca zaczepienia.
Nośność elementu
Potwierdź masę ładunku, kierunek siły i wytrzymałość miejsca podparcia. Uszkodzony otwór wymaga oceny.
System połączenia
Dobierz wykonanie zawiesia z przewidzianym ogniwem WIN 10 i właściwą dokumentacją procesu.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Producent podaje EN 1677-1 z właściwościami mechanicznymi G10. KNEW przedstawiono w katalogu winner G10, s. 57 ↗.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta KNEW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontrola obejmuje blokadę, połączenie z łańcuchem oraz miejsce zaczepienia. Prześlij zdjęcia całego układu do doboru zamiennika.
Zobacz zakres serwisu CECHO →PYTANIA O KNEW
Co sprawdzić przed doborem?
Kto produkuje blokadę KNEW?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy 40–60 mm oznacza średnicę łańcucha?
Nie. To zakres średnicy otworu d w podnoszonym elemencie.
Czy KNEW 8 można połączyć z dowolnym ogniwem?
Nie. Dla tego wykonania producent wskazuje WIN 10 i montaż w odpowiednim systemie zgrzewanym.
Jakie informacje przesłać do wyceny?
Podaj masę ładunku, średnicę i geometrię otworu oraz sposób podwieszenia; dołącz rysunek miejsca zaczepienia.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz blokadę KNEW z CECHO.
Podaj masę ładunku, średnicę i geometrię otworu oraz sposób podwieszenia; dołącz rysunek miejsca zaczepienia.
Wyślij zapytanie o KNEW →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
