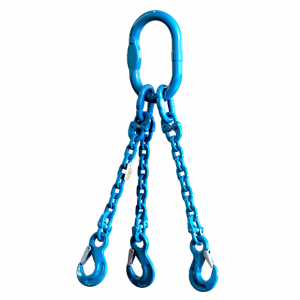

Zawiesie łańcuchowe 3-cięgnowe (klasa 12)

Zawiesie 3-cięgnowe dobieramy do elementów z trzema punktami podwieszenia. Kluczowe są długości cięgien, kąty względem pionu i środek ciężkości. Wspólnie z zakładem ustalamy zakończenia oraz ewentualną potrzebę regulacji długości.

Zawiesie łańcuchowe 3-cięgnowe (klasa 12) — dopuszczalne obciążenie robocze

Rozmiar łańcucha [mm]	DOR całego zawiesia [kg]
	β: 0°–45°	β: powyżej 45° do 60°
7	5000	3550
8	6300	4500
10	10 600	7500
13	17 000	11 800

Współczynnik bezpieczeństwa nie jest zapasem do wykorzystania przy podnoszeniu i nie uprawnia do przekraczania DOR.

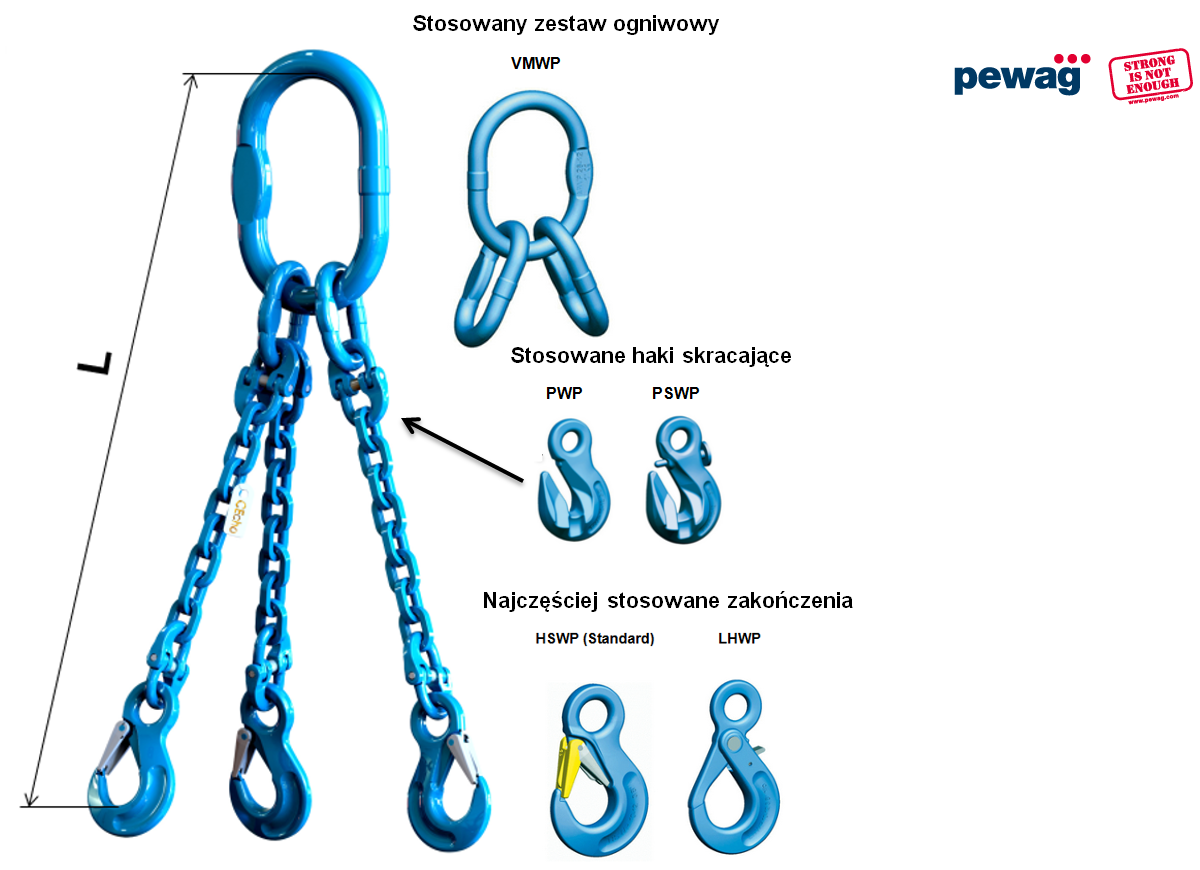

Zestaw tworzą łańcuch i dopasowane komponenty klasy 12. O nośności decyduje kompletna konfiguracja, w tym ogniwo główne, zakończenia i elementy skracające. Nie podwyższaj klasy zestawu przez wymianę tylko jednego elementu. Połączenia na odpowiednich złączkach umożliwiają serwis po ocenie stanu technicznego.

Długość roboczą L określ według punktów nośnych i oznaczeń rysunku, a nie samego odcinka łańcucha. Jeżeli wymieniasz dotychczasowe zawiesie, prześlij zdjęcie tabliczki oraz pomiar kompletnego zestawu.

Nie zakładaj dopuszczenia do +300°C na podstawie samej klasy 12. Wersję 200 lub 300 i zgodność wszystkich komponentów należy sprawdzić w oznakowaniu oraz instrukcji. W tej karcie nie rozszerzamy zakresu na temperatury poniżej −40°C.

Podane limity nie zastępują instrukcji wszystkich komponentów. Obowiązuje najniższe dopuszczenie elementu zestawu. Nie używaj zawiesia o nieczytelnym oznakowaniu, uszkodzonych ogniwach lub zdeformowanych hakach.

Krawędź wpływa na dopuszczalne obciążenie

R oznacza promień krawędzi, d — grubość materiału ogniwa. Sprawdź miejsce kontaktu łańcucha i sposób ochrony. Nie wolno zakładać pełnej nośności na dowolnej ostrej krawędzi.

Niesymetryczne obciążenie i uderzenia wymagają odrębnej oceny. Nie sumuj ani nie stosuj automatycznie współczynników bez sprawdzenia instrukcji zestawu.
