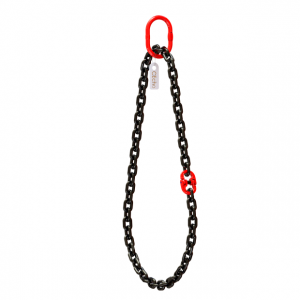

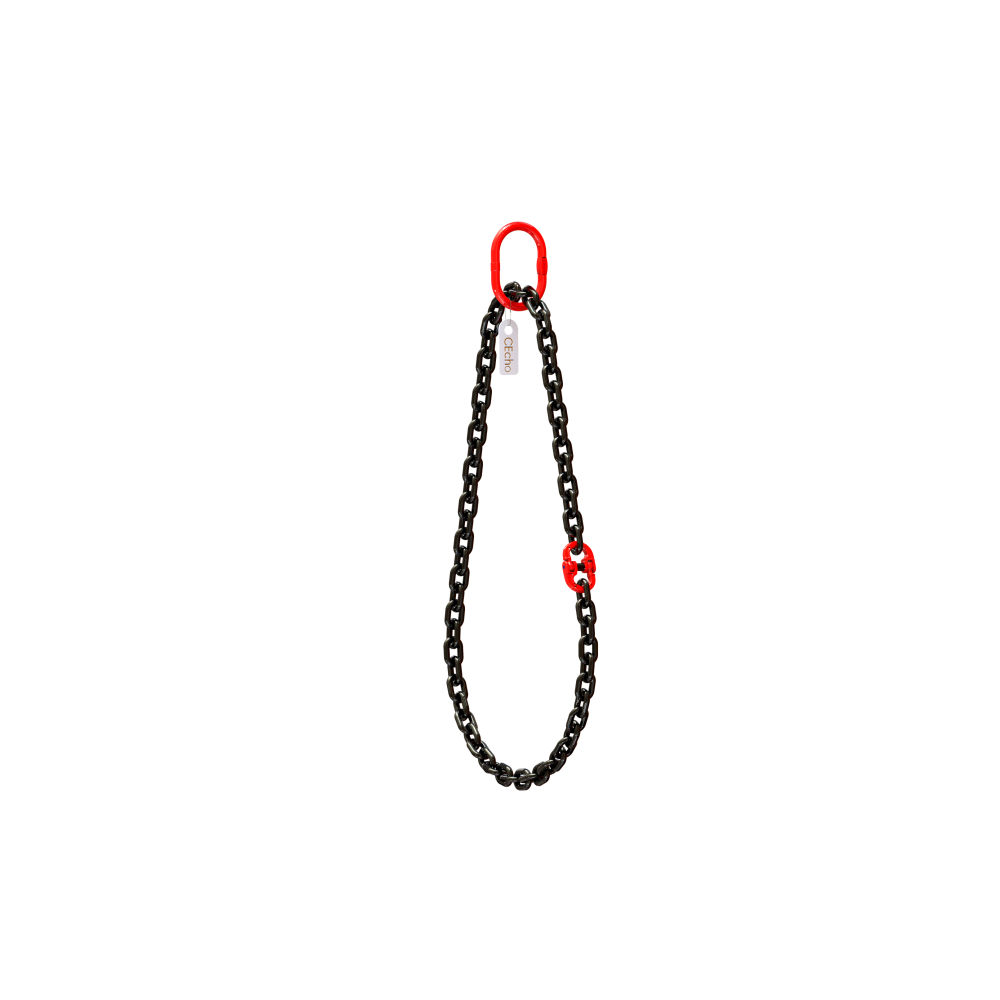

Zawiesie łańcuchowe 1-pętlowe obrotowe (klasa 8)

Zawiesie 1-pętlowe obrotowe dobieramy według jego odrębnej konstrukcji i schematu pracy. Długość, obciążenie oraz sposób prowadzenia pętli należy określić dla konkretnej operacji, zamiast przyjmować parametry zwykłego zawiesia 1-cięgnowego.

Zawiesie łańcuchowe 1-pętlowe obrotowe (klasa 8) — dopuszczalne obciążenie robocze

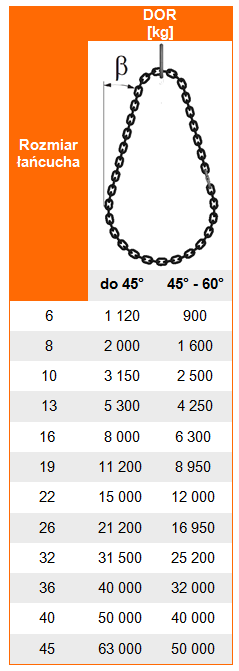

Rozmiar łańcucha [mm]	DOR całego zawiesia [kg]
	β: 0°–45°	β: powyżej 45° do 60°
6	1 120	900
8	2 000	1 600
10	3 150	2 500
13	5 300	4 250
16	8 000	6 300
19	11 200	8 950
22	15 000	12 000
26	21 200	16 950
32	31 500	25 200
36	40 000	32 000
40	50 000	40 000
45	63 000	50 000

Współczynnik bezpieczeństwa nie jest zapasem do wykorzystania przy podnoszeniu i nie uprawnia do przekraczania DOR.

Zestaw tworzą łańcuch i dopasowane komponenty klasy 8. O nośności decyduje kompletna konfiguracja, w tym ogniwo główne, zakończenia i elementy skracające. Nie podwyższaj klasy zestawu przez wymianę tylko jednego elementu. Połączenia na odpowiednich złączkach umożliwiają serwis po ocenie stanu technicznego.

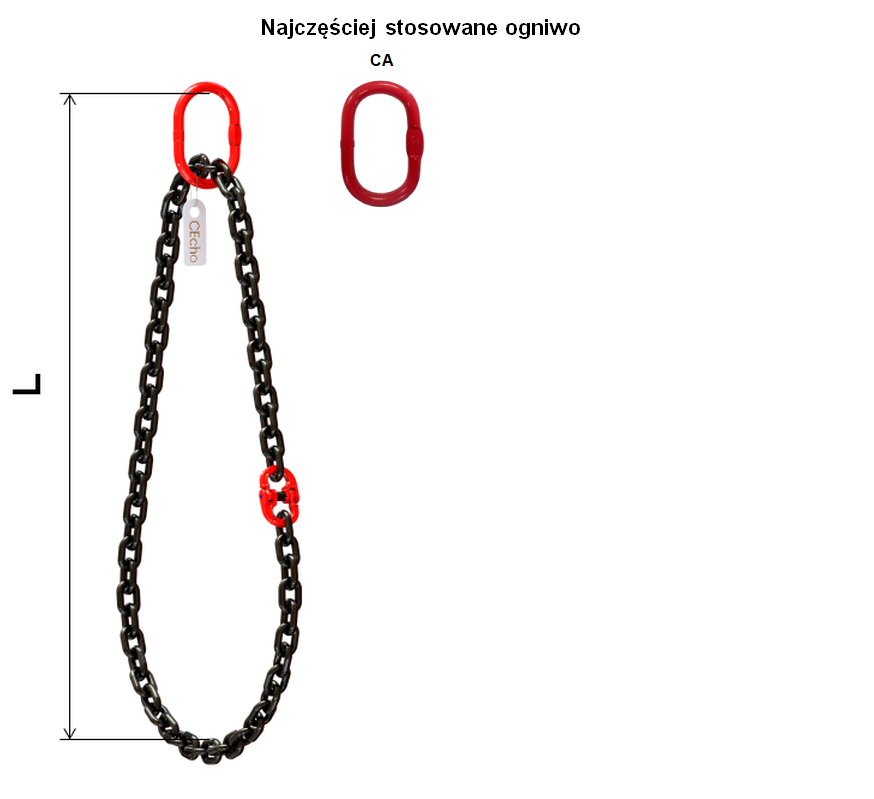

Długość roboczą L określ według punktów nośnych i oznaczeń rysunku, a nie samego odcinka łańcucha. Jeżeli wymieniasz dotychczasowe zawiesie, prześlij zdjęcie tabliczki oraz pomiar kompletnego zestawu.

Wykonanie zawiesi klasy 8 opisuje PN-EN 818-4. Komponenty i konfiguracja muszą odpowiadać wymaganiom dokumentacji konkretnego wyrobu.

Podane limity nie zastępują instrukcji wszystkich komponentów. Obowiązuje najniższe dopuszczenie elementu zestawu. Nie używaj zawiesia o nieczytelnym oznakowaniu, uszkodzonych ogniwach lub zdeformowanych hakach.

Krawędź wpływa na dopuszczalne obciążenie

R oznacza promień krawędzi, d — grubość materiału ogniwa. Sprawdź miejsce kontaktu łańcucha i sposób ochrony. Nie wolno zakładać pełnej nośności na dowolnej ostrej krawędzi.

Niesymetryczne obciążenie i uderzenia wymagają odrębnej oceny. Nie sumuj ani nie stosuj automatycznie współczynników bez sprawdzenia instrukcji zestawu.
