Strona główna » Produkty » Zawiesia łańcuchowe » Zawiesie łańcuchowe 1-cięgnowe nierdzewne (klasa 6)

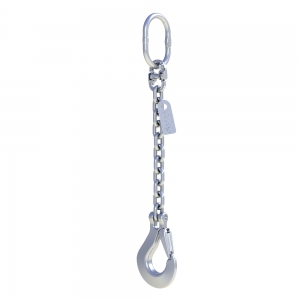

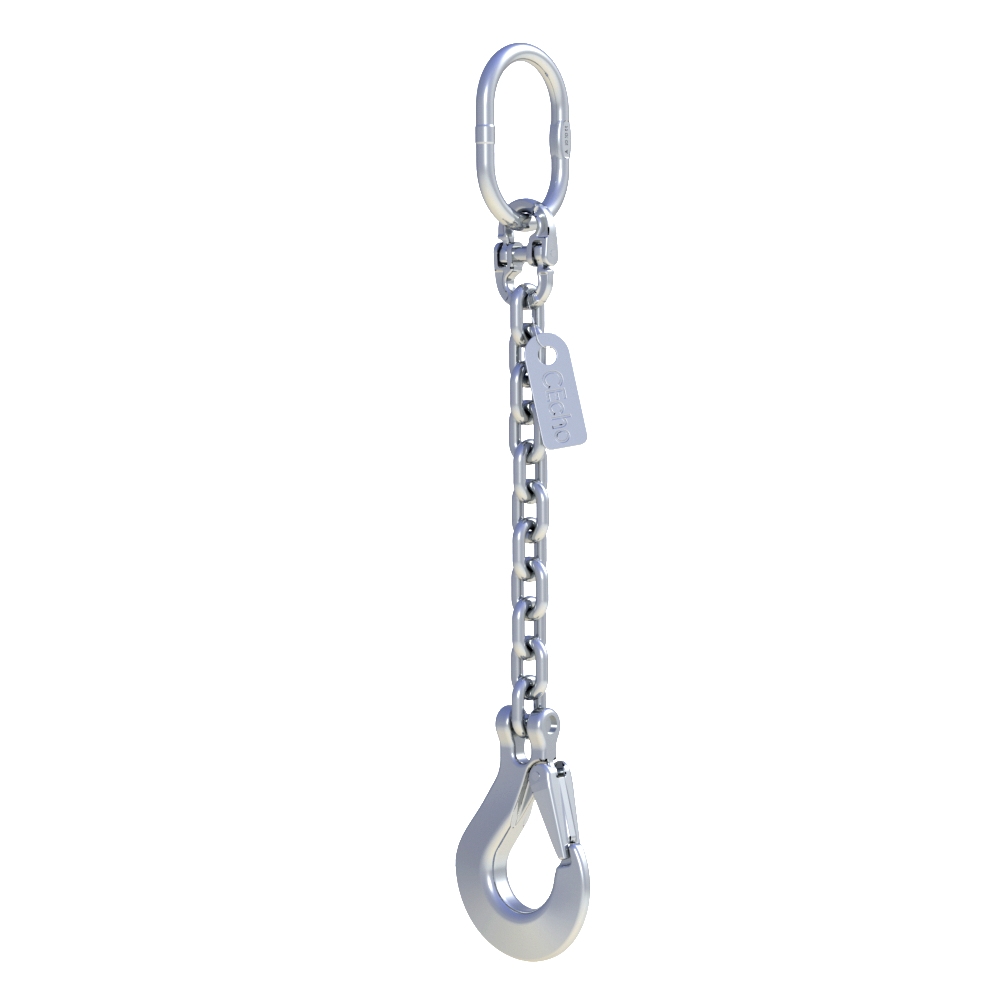

Zawiesie łańcuchowe 1-cięgnowe nierdzewne (klasa 6)
1 cięgno · klasa 6DOR według rozmiaru łańcucha i układu pracy
Długość i wykonanie dobierane do zadania
Zawiesie 1-cięgnowe łączy hak urządzenia podnoszącego z pojedynczym punktem ładunku. Dobieramy długość roboczą, średnicę łańcucha i zakończenie tak, aby odpowiadały geometrii zaczepu oraz masie podnoszonego elementu.
Dobierzmy zawiesie do Twojego ładunku.
Zapytaj o dobór i wycenę ↗+48 33 825 04 84biuro@cecho.plPrześlij masę ładunku, sposób podwieszenia i szkic lub zdjęcie. Przygotujemy propozycję wykonania i ofertę.
- Opis produktu
DOR ZESTAWU400–8000 kgW układzie prostym
KLASA I BUDOWAKlasa 61 cięgno · stal nierdzewna
DŁUGOŚĆ ROBOCZADo uzgodnieniaWedług punktów nośnych
DOBÓR OSZPRĘTUWłaściwe połączeniaOryginalne schematy poniżej
DOR oznacza dopuszczalne obciążenie robocze całego zawiesia. Ostateczny dobór potwierdzają jego oznakowanie i instrukcja, układ podwieszenia oraz warunki pracy.
KONFIGURACJA DLA ZAKŁADU
Jedno połączenie. Dobór do punktu nośnego.
Zawiesie 1-cięgnowe łączy hak urządzenia podnoszącego z pojedynczym punktem ładunku. Dobieramy długość roboczą, średnicę łańcucha i zakończenie tak, aby odpowiadały geometrii zaczepu oraz masie podnoszonego elementu.
DOBÓR DO ZADANIA
Co ustalamy przed przygotowaniem zawiesia?
Długość i zakończenia
Określ L, wymiary haka urządzenia oraz zaczepów ładunku. Wskaż, czy potrzebna jest regulacja długości.
Warunki w zakładzie
Wskaż temperaturę, krawędzie, wilgoć, chemikalia i częstotliwość pracy. Uwzględnimy wymagania dokumentacyjne.
Kiedy rozważyć tę konfigurację?
Sprawdza się przy pojedynczym, właściwie zaprojektowanym punkcie podwieszenia. Położenie środka ciężkości musi zapewniać stabilność ładunku.
DANE TECHNICZNE
DOR i sposób podwieszenia
Wybierz wiersz rozmiaru łańcucha i kolumnę odpowiadającą rzeczywistemu układowi.
OBCIĄŻENIE ROBOCZENa telefonie przesuń tabelę w bok →
| Rozmiar łańcucha [mm] | DOR całego zawiesia [kg] | |
|---|---|---|
| w układzie prostym | w układzie zaciskowym | |
| 4 | 400 | 320 |
| 5 | 630 | 500 |
| 6 | 900 | 720 |
| 7 | 1250 | 1000 |
| 8 | 1600 | 1280 |
| 10 | 2500 | 2000 |
| 13 | 4250 | 3400 |
| 16 | 6300 | 5040 |
| 20 | 8000 | 6400 |
Tabela rozróżnia podnoszenie proste i układ zaciskowy pokazany na rysunku. Zastosowanie zacisku wymaga odpowiedniego osprzętu oraz dopuszczenia w instrukcji zestawu. Nie wolno zaczepiać zwykłego haka o dowolne ogniwo łańcucha.
Tabela nie określa nośności dla dowolnych innych układów pracy. Uwzględnij redukcję DOR w warunkach szczególnych.
MateriałStal nierdzewna WOX
Współczynnik bezpieczeństwa4:1
Wykonanie1 cięgno
IdentyfikacjaTabliczka i dokumenty
Współczynnik bezpieczeństwa nie jest zapasem do wykorzystania przy podnoszeniu i nie uprawnia do przekraczania DOR.

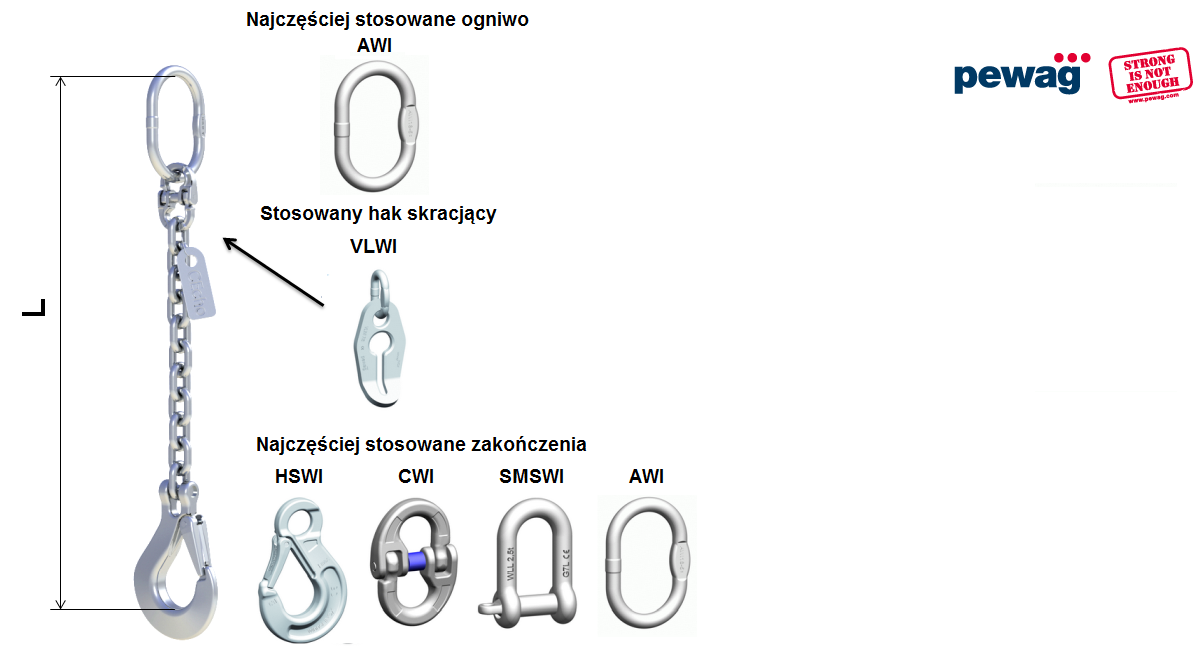

ORYGINALNA DOKUMENTACJA GRAFICZNA
Budowa, długość i możliwe zakończenia
Poniżej zachowano oryginalny rysunek konstrukcji. Kliknij, aby powiększyć.
Łańcuch WOX i nierdzewne komponenty klasy 6. W rodzinie stosowane są materiały 1.4571 (AISI 316Ti), 1.4404 (AISI 316L) oraz 1.4462 (AISI 318LN). Gatunek każdego elementu i jego odporność należy potwierdzić dla konkretnego medium, stężenia i temperatury. Określenie „nierdzewne” nie oznacza odporności na wszystkie chemikalia.
Długość roboczą L określ według punktów nośnych i oznaczeń rysunku, a nie samego odcinka łańcucha. Jeżeli wymieniasz dotychczasowe zawiesie, prześlij zdjęcie tabliczki oraz pomiar kompletnego zestawu.
WARUNKI EKSPLOATACJI
Temperatura, krawędzie i rozkład obciążenia
Temperatura i medium: dobór indywidualny
Podaj rodzaj medium, jego stężenie, temperaturę i czas kontaktu. Nie stosuj do nierdzewnej klasy 6 tabel redukcji opracowanych dla klas 8, 10 lub 12. Dopuszczalne warunki określa dokumentacja dobranego zestawu.
Podane limity nie zastępują instrukcji wszystkich komponentów. Obowiązuje najniższe dopuszczenie elementu zestawu. Nie używaj zawiesia o nieczytelnym oznakowaniu, uszkodzonych ogniwach lub zdeformowanych hakach.
Krawędź wpływa na dopuszczalne obciążenie
R oznacza promień krawędzi, d — grubość materiału ogniwa. Sprawdź miejsce kontaktu łańcucha i sposób ochrony. Nie wolno zakładać pełnej nośności na dowolnej ostrej krawędzi.
Niesymetryczne obciążenie i uderzenia wymagają odrębnej oceny. Nie sumuj ani nie stosuj automatycznie współczynników bez sprawdzenia instrukcji zestawu.
DOKUMENTACJA Z PRODUKTEM
Deklaracja zgodności i identyfikacja
Zawiesie dostarczamy z deklaracją zgodności oraz instrukcją użytkowania. Oznakowanie obejmuje DOR, CE, producenta, numer identyfikacyjny, długość roboczą i rok produkcji. Sprawdź zgodność zestawu, tabliczki i dokumentów przed użyciem.
Wymagania zakładu dotyczące dokumentacji i identyfikacji podaj w zapytaniu.
SERWIS I PRZEGLĄDY
Wsparcie w czasie eksploatacji
Uzgodnij kontrolę, przegląd lub ocenę możliwości naprawy zawiesia. Zakres prac zależy od konstrukcji, dokumentacji i stanu elementów; przegląd nie oznacza automatycznego dopuszczenia do dalszej pracy.
Dariusz Skwarek+48 692 943 742
dskwarek@cecho.pl
WARTO WIEDZIEĆ
Przed zapytaniem o zawiesie
Czy wystarczy podać samą masę ładunku?
Nie. Potrzebne są również punkty nośne, geometria podwieszenia, długość i warunki pracy. DOR odczytujemy dla całego zestawu i właściwego układu, z uwzględnieniem ograniczeń instrukcji.
Czy można dobrać inne zakończenia lub długość?
Tak, konfigurację ustalamy na podstawie zadania. Prześlij wymiary punktów zaczepienia, wymaganą L i potrzebę skracania. Oryginalna plansza powyżej pokazuje rozwiązania tej rodziny; ich zastosowanie wymaga potwierdzenia zgodności.
Czy stal nierdzewna może pracować w każdym medium?
Nie. Odporność zależy od gatunku stali, środowiska, stężenia, temperatury i czasu kontaktu. Przed doborem ustalamy dane medium oraz warunki kontroli.
Czy CECHO zapewnia przeglądy zawiesi łańcuchowych?
Tak. Termin, miejsce i zakres kontroli ustalisz z Dariuszem Skwarkiem. Przygotuj wykaz zawiesi, ich oznaczenia i dostępną dokumentację. Decyzja o dalszej eksploatacji zależy od wyniku oceny.
DORADZTWO CECHO
Dobierz kompletny zestaw dla swojego zakładu
Prześlij dane ładunku, szkic podwieszenia i wymaganą długość. Uzgodnimy konfigurację zawiesia, właściwe zakończenia i dokumentację.
Zapytaj o dobór tego zawiesia →Zespół CECHO
+48 33 825 04 84
biuro@cecho.pl
Katalog B2B: zapytanie służy uzgodnieniu rozwiązania i nie jest zamówieniem.
Do sprawnego doboru przygotuj:
- Masę, gabaryty i środek ciężkości ładunku.
- Rozstaw punktów nośnych, długość L i kąty pracy.
- Wymiary zaczepów oraz zdjęcie lub szkic.
- Temperaturę, medium, krawędzie i wymagania zakładu.
