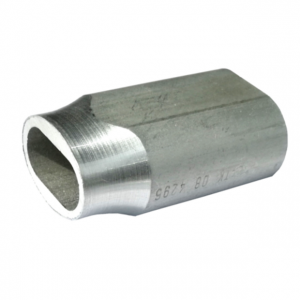

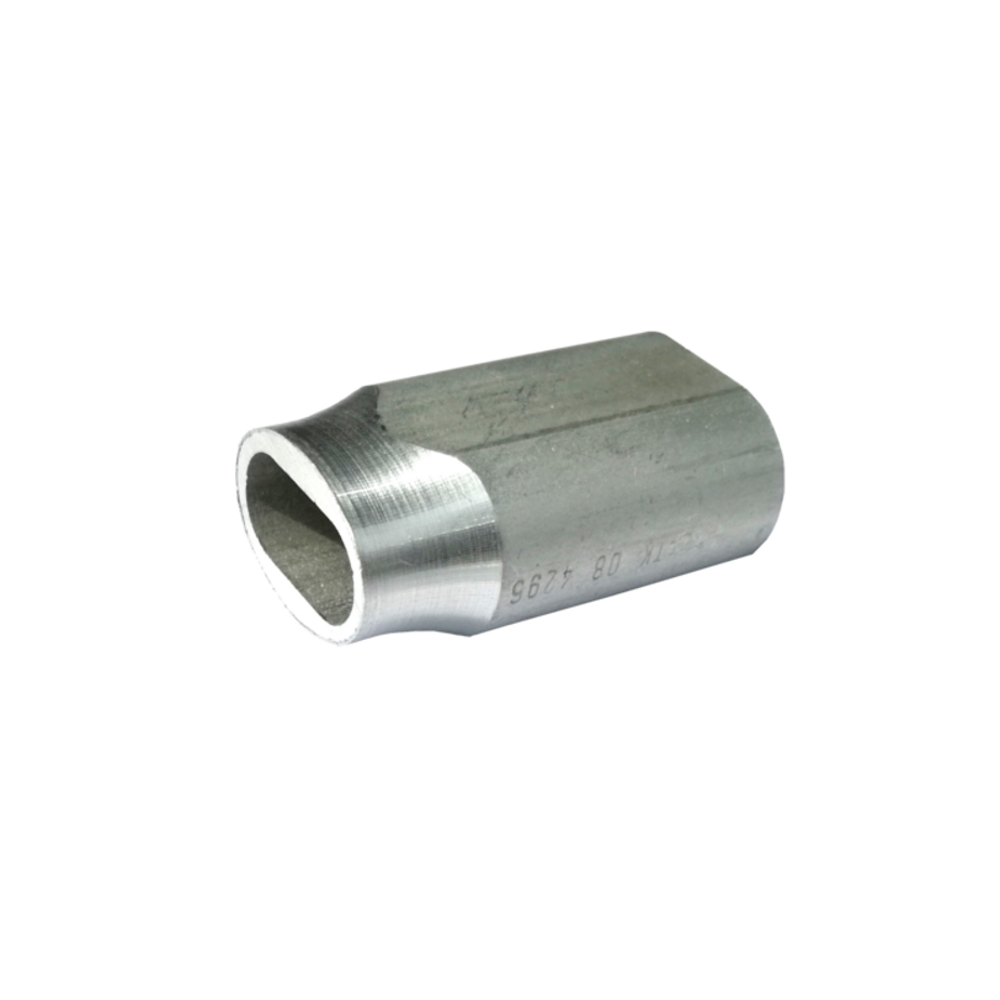

Zacisk aluminiowy do lin stalowych stożkowy
CECHO · OSPRZĘT DO LIN I ZAWIESI
TULEJA ZACISKOWA · WYKONANIE STOŻKOWE
Aluminiowy zacisk stożkowy do wykonywania zakończeń lin stalowych metodą zaprasowania. Dobór obejmuje wykonanie tulei, linę i właściwą technologię zaciskania.
1–42 mmRozmiary katalogowe według Ø liny30 wykonań w tabeli doboru
Potrzebujesz pomocy w doborze?
Podaj średnicę i konstrukcję liny, oznaczenie tulei, rodzaj zakończenia oraz ilość.
Zapytaj CECHO o zacisk stożkowy →Zadzwoń: +48 33 825 04 84- Opis produktu
Zacisk aluminiowy do lin stalowych stożkowy — najważniejsze informacje
MATERIAŁAluminiumTuleja do zaprasowania
WYKONANIEStożkoweDobór do liny i technologii
TABELA30 rozmiarówWymiary A, B, C i D
WSPARCIE CECHODobór i serwisKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Stożkowe wykonanie wymaga właściwej tulei i matrycy.
Karta dotyczy zacisku z zakończeniem stożkowym. Przy doborze trzeba potwierdzić dokładne wykonanie tulei, jej oznaczenia i zgodność z narzędziami prasującymi.
Katalog CECHO przypisuje tej karcie tabelę podstawowych wymiarów A, B, C i D. Schemat nie określa szczegółowej geometrii stożka; tę cechę potwierdź dla zamawianego wykonania.
Nie podajemy DOR samej tulei. Nośność połączenia zależy od liny, zgodności komponentów, procesu wykonania i wymaganej kontroli.
DANE KATALOGOWE CECHO

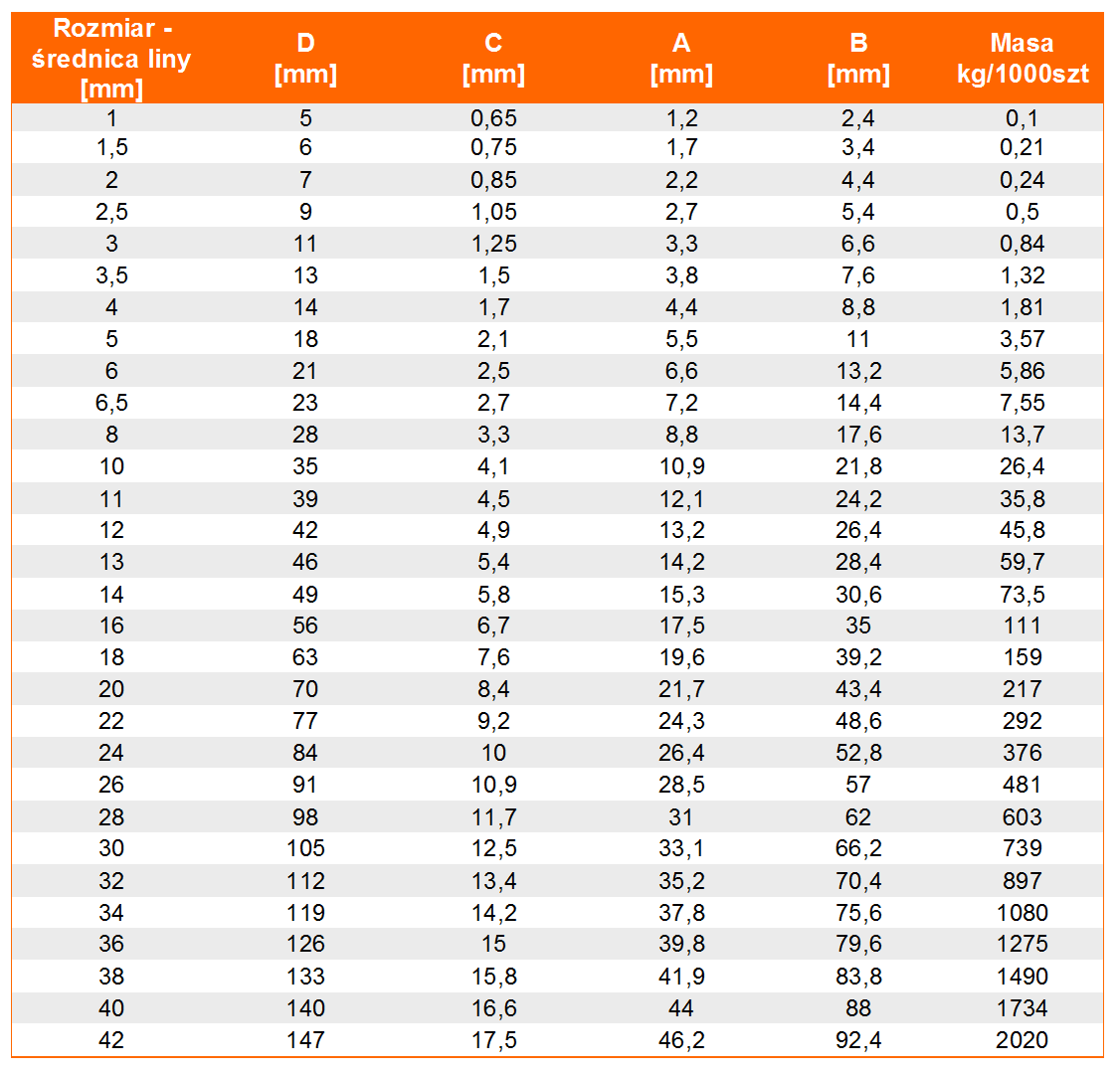

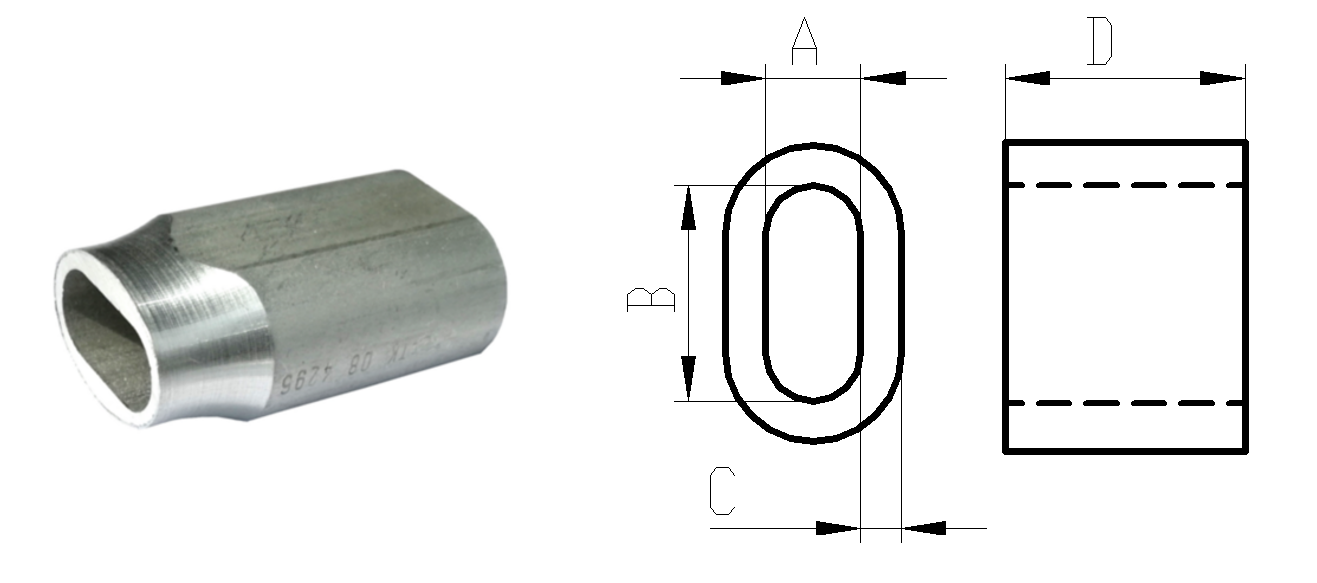

Rysunek i tabela wymiarów
30 rozmiarów z tabeli katalogowej CECHO. Wymiary A, B, C, D oraz masa pojedynczej tulei.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Rozmiar / Ø liny [mm] | D [mm] | C [mm] | A [mm] | B [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|
| 1 | 5 | 0,65 | 1,2 | 2,4 | 0,0001 |
| 1,5 | 6 | 0,75 | 1,7 | 3,4 | 0,00021 |
| 2 | 7 | 0,85 | 2,2 | 4,4 | 0,00024 |
| 2,5 | 9 | 1,05 | 2,7 | 5,4 | 0,0005 |
| 3 | 11 | 1,25 | 3,3 | 6,6 | 0,00084 |
| 3,5 | 13 | 1,5 | 3,8 | 7,6 | 0,00132 |
| 4 | 14 | 1,7 | 4,4 | 8,8 | 0,00181 |
| 5 | 18 | 2,1 | 5,5 | 11 | 0,00357 |
| 6 | 21 | 2,5 | 6,6 | 13,2 | 0,00586 |
| 6,5 | 23 | 2,7 | 7,2 | 14,4 | 0,00755 |
| 8 | 28 | 3,3 | 8,8 | 17,6 | 0,0137 |
| 10 | 35 | 4,1 | 10,9 | 21,8 | 0,0264 |
| 11 | 39 | 4,5 | 12,1 | 24,2 | 0,0358 |
| 12 | 42 | 4,9 | 13,2 | 26,4 | 0,0458 |
| 13 | 46 | 5,4 | 14,2 | 28,4 | 0,0597 |
| 14 | 49 | 5,8 | 15,3 | 30,6 | 0,0735 |
| 16 | 56 | 6,7 | 17,5 | 35 | 0,111 |
| 18 | 63 | 7,6 | 19,6 | 39,2 | 0,159 |
| 20 | 70 | 8,4 | 21,7 | 43,4 | 0,217 |
| 22 | 77 | 9,2 | 24,3 | 48,6 | 0,292 |
| 24 | 84 | 10 | 26,4 | 52,8 | 0,376 |
| 26 | 91 | 10,9 | 28,5 | 57 | 0,481 |
| 28 | 98 | 11,7 | 31 | 62 | 0,603 |
| 30 | 105 | 12,5 | 33,1 | 66,2 | 0,739 |
| 32 | 112 | 13,4 | 35,2 | 70,4 | 0,897 |
| 34 | 119 | 14,2 | 37,8 | 75,6 | 1,08 |
| 36 | 126 | 15 | 39,8 | 79,6 | 1,275 |
| 38 | 133 | 15,8 | 41,9 | 83,8 | 1,49 |
| 40 | 140 | 16,6 | 44 | 88 | 1,734 |
| 42 | 147 | 17,5 | 46,2 | 92,4 | 2,02 |
Wymiary w mm, masa przeliczona z kg/1000 szt. na kg/szt. Dane katalogowe dotyczą tulei przed zaprasowaniem. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Dobierz stożkową tuleję do zakończenia liny.
Prześlij wymiary, sposób połączenia i warunki pracy.
Dopasowanie wymiarów
Potwierdź oznaczenie wykonania stożkowego i wymiary przed prasowaniem. Nie przyjmuj zamienności z tuleją prostą na podstawie samego rozmiaru.
Montaż i kontrola
Zaprasowanie i kontrolę zakończenia należy wykonać według właściwej procedury, z odpowiednimi narzędziami i przez przygotowany personel.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Przed wykonaniem połączenia potwierdź specyfikację tulei, dopuszczone liny oraz instrukcję procesu prasowania.
Wymaganą dokumentację i zakres dostawy uzgodnij przy zapytaniu.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Oceń stan tulei, jej ułożenie i linę przy zakończeniu. Pęknięcia, przemieszczenia lub odkształcenia połączenia wymagają oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy rozmiar tulei określa DOR zakończenia?
Nie. O nośności decyduje zgodność całego połączenia: liny, tulei, procesu zaprasowania i kontroli.
Czy tuleję stożkową można zamienić na prostą?
Zamienność wymaga potwierdzenia w dokumentacji systemu. Wspólny nominalny rozmiar nie wystarcza.
Jakie informacje przesłać do wyceny?
Podaj średnicę i konstrukcję liny, oznaczenie tulei, rodzaj zakończenia oraz ilość.
