Strona główna » Produkty » Akcesoria zawiesiowe » Pozostałe akcesoria » Śruba rzymska ocynkowana szakla/szakla

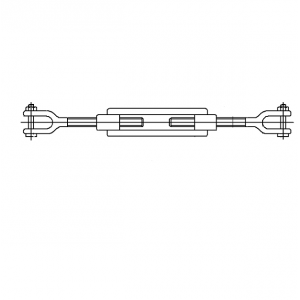

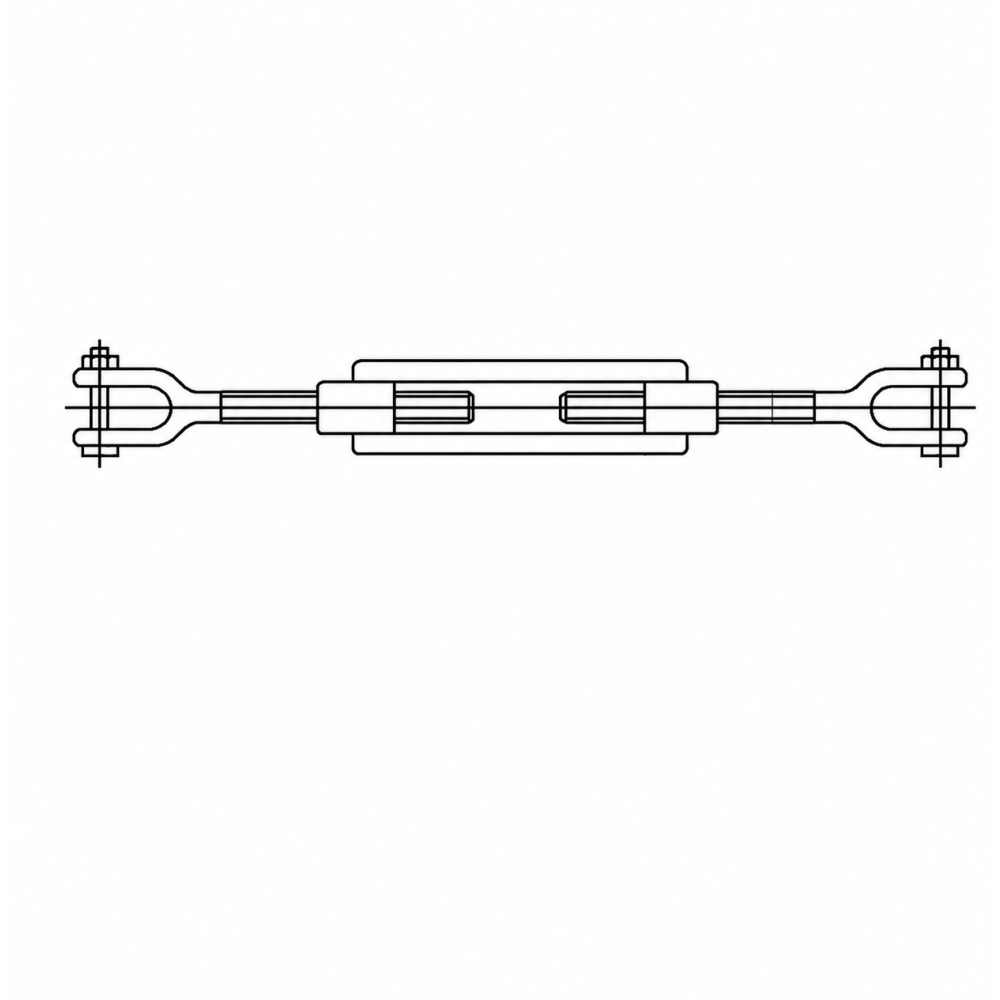

Śruba rzymska ocynkowana szakla/szakla
CECHO · OSPRZĘT DO LIN I ZAWIESI
ŚRUBA RZYMSKA · OCYNKOWANA
Ocynkowana śruba rzymska z zakończeniami szakla/szakla do regulacji długości połączenia. Tabela obejmuje 25 wykonań, DOR w tonach i zakresy długości L.
0,54–27,22 tDopuszczalne obciążenie robocze25 wykonań w tabeli doboru
Potrzebujesz pomocy w doborze?
Podaj rozmiar, DOR, wymaganą długość L oraz wymiary uch i warunki pracy.
Zapytaj CECHO o śrubę rzymską →Zadzwoń: +48 33 825 04 84- Opis produktu
Śruba rzymska ocynkowana szakla/szakla — najważniejsze informacje
KOŃCÓWKISzakla / szaklaDwa połączenia sworzniowe
REGULACJAL min. / L maks.Długość według wykonania
DOR0,54–27,22 t25 wykonań katalogowych
WSPARCIE CECHODobór i serwisKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Regulacja długości z dwoma połączeniami sworzniowymi.
Dwie końcówki szaklowe umożliwiają połączenie ze współpracującymi uchami. Dobór wymaga sprawdzenia sworzni, szerokości szczelin oraz dostępnego miejsca na korpus i regulację.
Zakres L min.–L maks. zależy od rozmiaru. Nie wystarczy dobrać samej średnicy gwintu: porównaj również długość korpusu, geometrię końcówek i wymaganą długość roboczą.
DOR opisuje dopuszczalne obciążenie robocze. MBL jest osobnym parametrem wyrażonym w kN i nie służy jako dopuszczalne obciążenie podczas pracy.
DANE KATALOGOWE CECHO

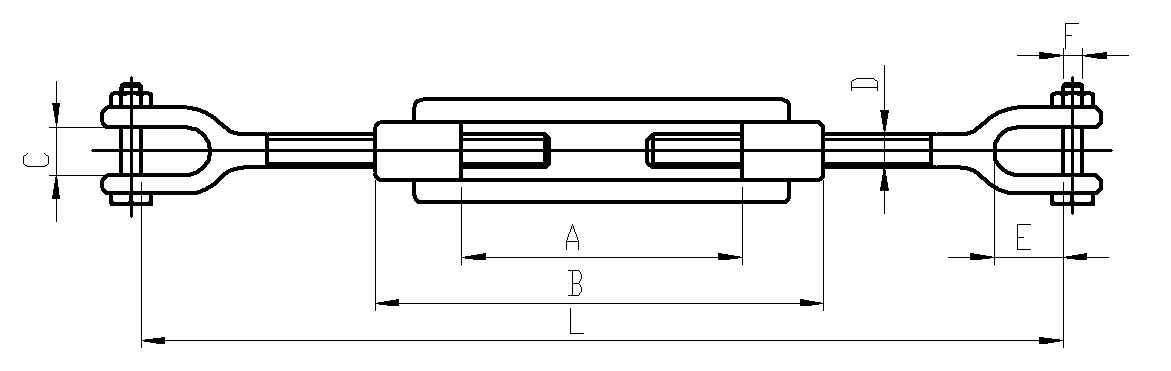

Rysunek i tabela wymiarów
25 wykonań. Rozmiar D, obciążenia, wymiary końcówek oraz minimalna i maksymalna długość L.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

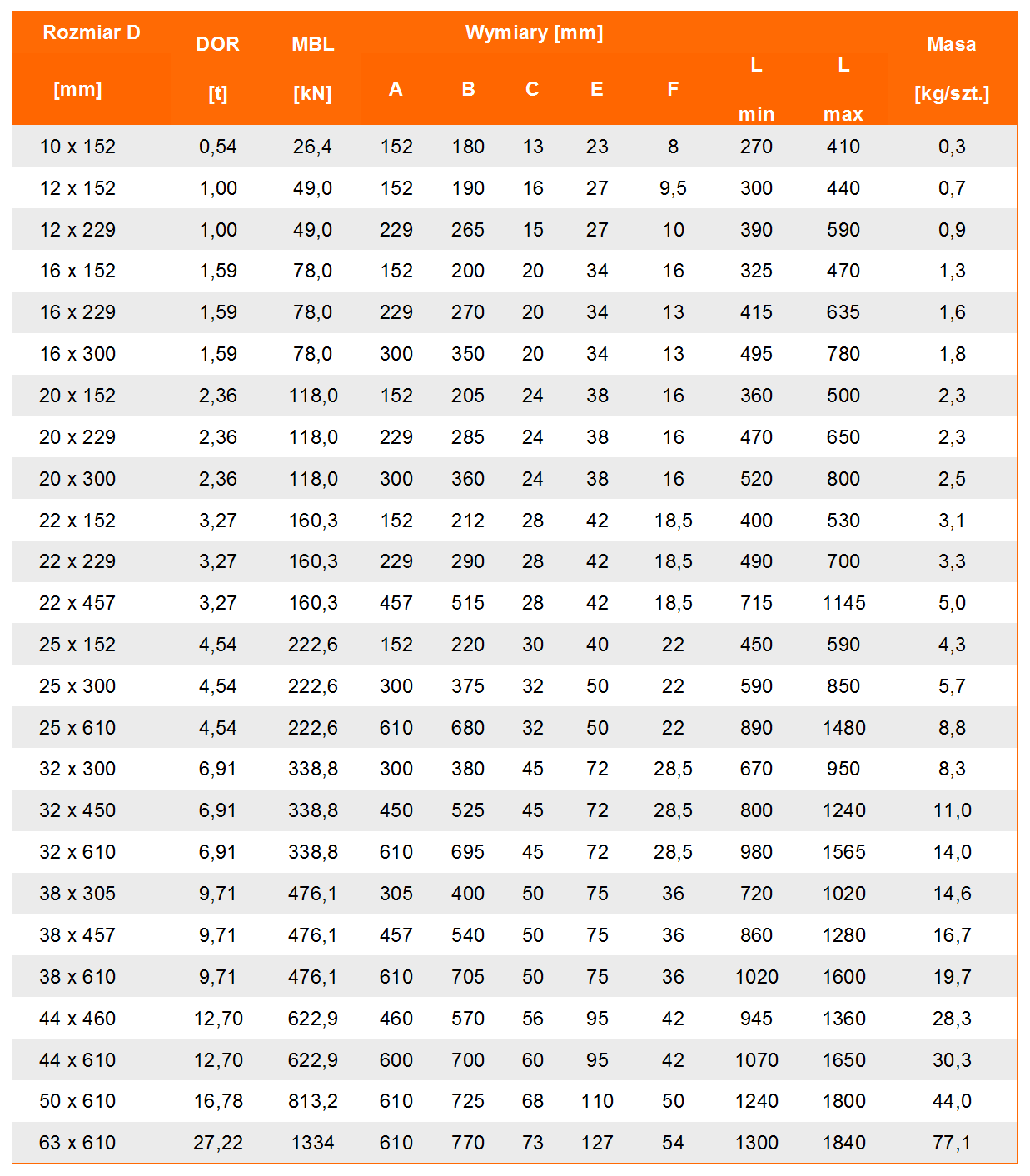

| Rozmiar D [mm] | DOR [t] | MBL [kN] | A [mm] | B [mm] | C [mm] | E [mm] | F [mm] | L min. [mm] | L maks. [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|
| 10 × 152 | 0,54 | 26,4 | 152 | 180 | 13 | 23 | 8 | 270 | 410 | 0,3 |
| 12 × 152 | 1 | 49,0 | 152 | 190 | 16 | 27 | 9,5 | 300 | 440 | 0,7 |
| 12 × 229 | 1 | 49,0 | 229 | 265 | 15 | 27 | 10 | 390 | 590 | 0,9 |
| 16 × 152 | 1,59 | 78,0 | 152 | 200 | 20 | 34 | 16 | 325 | 470 | 1,3 |
| 16 × 229 | 1,59 | 78,0 | 229 | 270 | 20 | 34 | 13 | 415 | 635 | 1,6 |
| 16 × 300 | 1,59 | 78,0 | 300 | 350 | 20 | 34 | 13 | 495 | 780 | 1,8 |
| 20 × 152 | 2,36 | 118,0 | 152 | 205 | 24 | 38 | 16 | 360 | 500 | 2,3 |
| 20 × 229 | 2,36 | 118,0 | 229 | 285 | 24 | 38 | 16 | 470 | 650 | 2,3 |
| 20 × 300 | 2,36 | 118,0 | 300 | 360 | 24 | 38 | 16 | 520 | 800 | 2,5 |
| 22 × 152 | 3,27 | 160,3 | 152 | 212 | 28 | 42 | 18,5 | 400 | 530 | 3,1 |
| 22 × 229 | 3,27 | 160,3 | 229 | 290 | 28 | 42 | 18,5 | 490 | 700 | 3,3 |
| 22 × 457 | 3,27 | 160,3 | 457 | 515 | 28 | 42 | 18,5 | 715 | 1145 | 5,0 |
| 25 × 152 | 4,54 | 222,6 | 152 | 220 | 30 | 40 | 22 | 450 | 590 | 4,3 |
| 25 × 300 | 4,54 | 222,6 | 300 | 375 | 32 | 50 | 22 | 590 | 850 | 5,7 |
| 25 × 610 | 4,54 | 222,6 | 610 | 680 | 32 | 50 | 22 | 890 | 1480 | 8,8 |
| 32 × 300 | 6,91 | 338,8 | 300 | 380 | 45 | 72 | 28,5 | 670 | 950 | 8,3 |
| 32 × 450 | 6,91 | 338,8 | 450 | 525 | 45 | 72 | 28,5 | 800 | 1240 | 11,0 |
| 32 × 610 | 6,91 | 338,8 | 610 | 695 | 45 | 72 | 28,5 | 980 | 1565 | 14,0 |
| 38 × 305 | 9,71 | 476,1 | 305 | 400 | 50 | 75 | 36 | 720 | 1020 | 14,6 |
| 38 × 457 | 9,71 | 476,1 | 457 | 540 | 50 | 75 | 36 | 860 | 1280 | 16,7 |
| 38 × 610 | 9,71 | 476,1 | 610 | 705 | 50 | 75 | 36 | 1020 | 1600 | 19,7 |
| 44 × 460 | 12,7 | 622,9 | 460 | 570 | 56 | 95 | 42 | 945 | 1360 | 28,3 |
| 44 × 610 | 12,7 | 622,9 | 600 | 700 | 60 | 95 | 42 | 1070 | 1650 | 30,3 |
| 50 × 610 | 16,78 | 813,2 | 610 | 725 | 68 | 110 | 50 | 1240 | 1800 | 44,0 |
| 63 × 610 | 27,22 | 1334 | 610 | 770 | 73 | 127 | 54 | 1300 | 1840 | 77,1 |
DOR / WLL w t, MBL w kN, wymiary w mm, masa w kg/szt. MBL nie jest obciążeniem roboczym. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Dobierz śrubę rzymską do połączenia.
Prześlij wymiary, sposób połączenia i warunki pracy.
Dopasowanie wymiarów
Sprawdź L min. i L maks., wymiary C, E i F oraz zgodność końcówek ze współpracującymi uchami.
Montaż i kontrola
Sposób montażu, minimalne wkręcenie gwintu i zabezpieczenie regulacji muszą odpowiadać instrukcji konkretnego wykonania.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Przy doborze potwierdź oznaczenie, DOR oraz instrukcję śruby rzymskiej. Rodzaj wymaganego świadectwa uzgodnij dla konkretnej dostawy.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj gwinty, korpus, sworznie i elementy zabezpieczające. Zatarte gwinty, odkształcenia lub uszkodzenia połączeń wymagają oceny przed dalszą pracą.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy MBL można traktować jako udźwig roboczy?
Nie. DOR podano w tonach, a MBL w kN jako osobny parametr wytrzymałościowy. Do doboru roboczego używa się DOR.
Czy rozmiar określa pełną długość śruby?
Nie. Pełny zakres długości opisują kolumny L min. i L maks.; pozostałe wymiary odnoszą się do rysunku.
Jakie informacje przesłać do wyceny?
Podaj rozmiar, DOR, wymaganą długość L oraz wymiary uch i warunki pracy.
