Śruba rzymska ocynkowana hak/hak
CECHO · osprzęt i dobórPomoc techniczna i dokumentacja
OSPRZĘT NAPINAJĄCY · ŚRUBY RZYMSKIE
Ocynkowana śruba rzymska hak/hak do regulacji długości i napięcia połączenia. Tabela zawiera 8 rozmiarów, DOR w tonach, wytrzymałość zrywającą MBL i zakresy długości L min./L max.
0,18–2,95 tDOR według tabeli CECHO8 rozmiarów katalogowych
Potrzebujesz doboru śruby rzymskiej hak/hak?
Przekaż rodzaj zastosowania, potrzebną ilość i dane techniczne. Pomożemy dobrać właściwy produkt.
Zapytaj CECHO o hak/hak →Zadzwoń: +48 33 825 04 84- Opis produktu
Śruba rzymska hak/hak — najważniejsze informacje
DOR0,18–2,95 t8 rozmiarów
ZAKOŃCZENIAhak/hakDwa otwarte haki
WYKOŃCZENIEOcynkOchrona powierzchni
WSPARCIE CECHODobór i kontrolaKontakt z technikiem →
KONSTRUKCJA I DOBÓR

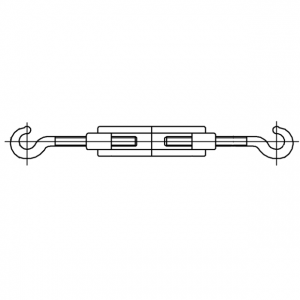

Regulacja długości z dwoma hakami.
Dwa otwarte haki pozwalają połączyć elementy bez zamkniętych oczu na końcach śruby. Dobierz kształt i prześwit haków do punktów zaczepienia oraz oceń możliwość wypięcia po zluzowaniu połączenia.
Korpus z przeciwnymi gwintami służy do regulacji napięcia. Śrubę obciążaj osiowo, bez zginania i skręcania. Sposób zabezpieczenia regulacji oraz minimalne wkręcenie końcówek określa instrukcja konkretnego wyrobu. Wykończenie według dotychczasowej karty CECHO: ocynk galwaniczny.
DANE KATALOGOWE CECHO

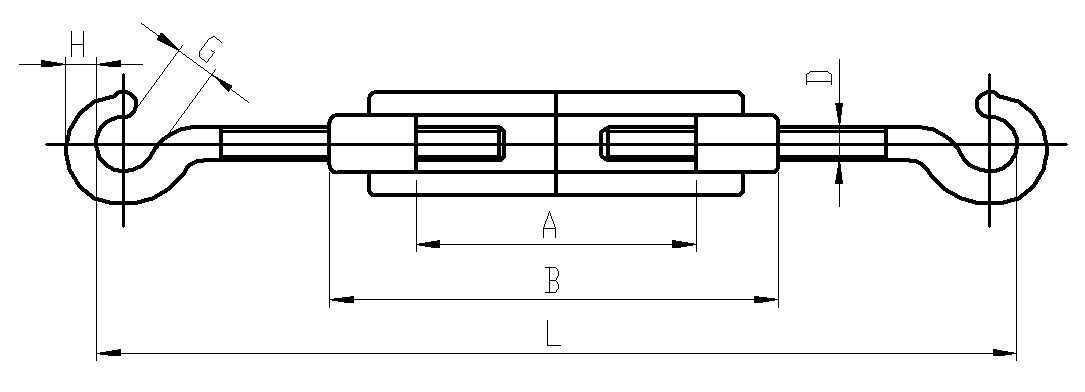

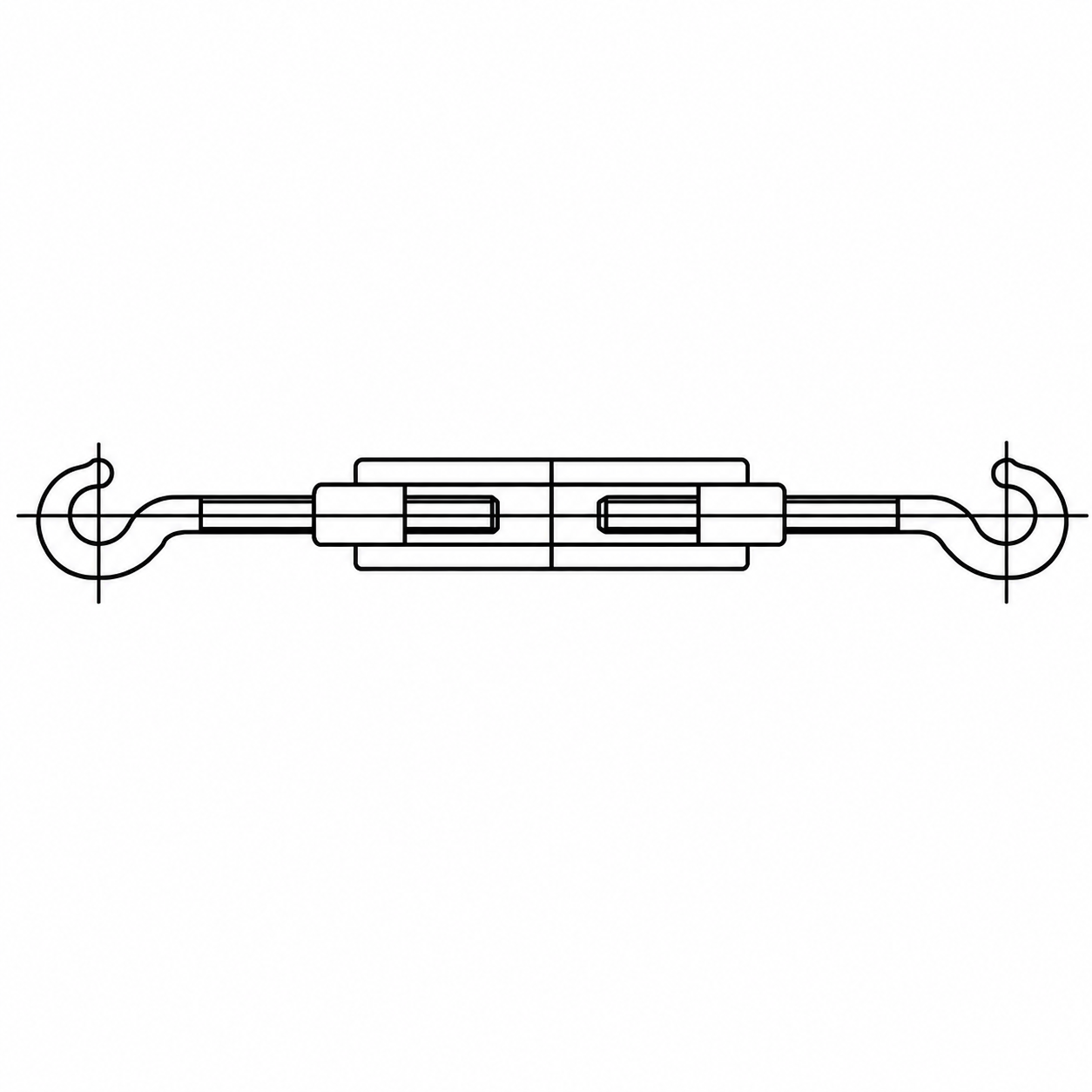

Rysunek wymiarowy i tabela hak/hak
DOR podano w tonach. MBL to odrębna wartość siły zrywającej w kN. Wymiary w mm, masa własna w kg/szt.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

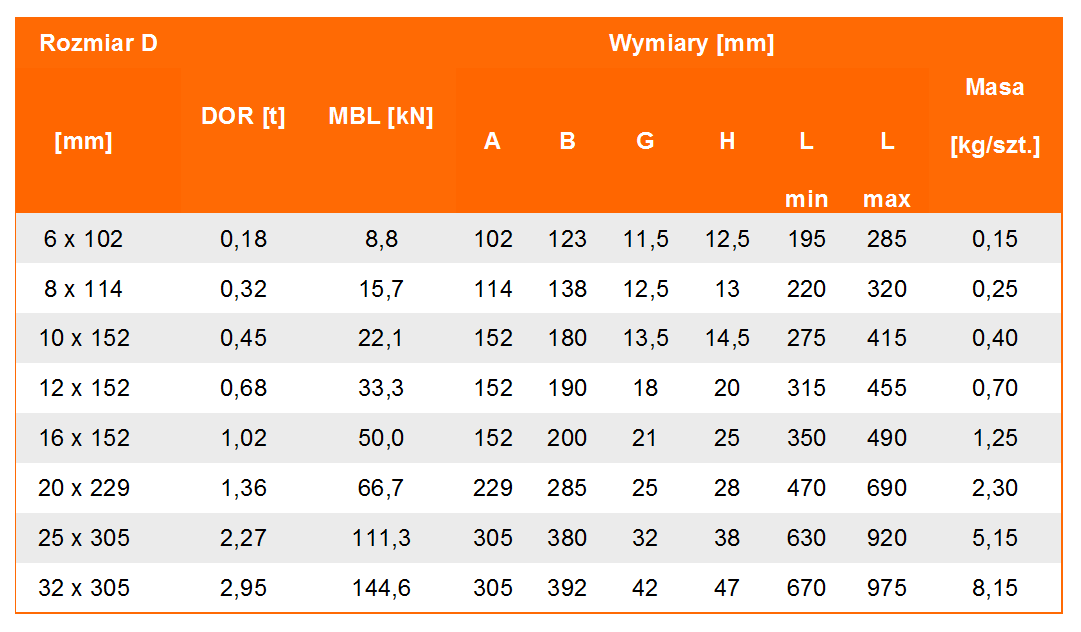

| Rozmiar D [mm] | DOR [t] | MBL [kN] | A [mm] | B [mm] | G [mm] | H [mm] | L min. [mm] | L max. [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|
| 6 × 102 | 0,18 | 8,8 | 102 | 123 | 11,5 | 12,5 | 195 | 285 | 0,15 |
| 8 × 114 | 0,32 | 15,7 | 114 | 138 | 12,5 | 13 | 220 | 320 | 0,25 |
| 10 × 152 | 0,45 | 22,1 | 152 | 180 | 13,5 | 14,5 | 275 | 415 | 0,40 |
| 12 × 152 | 0,68 | 33,3 | 152 | 190 | 18 | 20 | 315 | 455 | 0,70 |
| 16 × 152 | 1,02 | 50,0 | 152 | 200 | 21 | 25 | 350 | 490 | 1,25 |
| 20 × 229 | 1,36 | 66,7 | 229 | 285 | 25 | 28 | 470 | 690 | 2,30 |
| 25 × 305 | 2,27 | 111,3 | 305 | 380 | 32 | 38 | 630 | 920 | 5,15 |
| 32 × 305 | 2,95 | 144,6 | 305 | 392 | 42 | 47 | 670 | 975 | 8,15 |
DOR = dopuszczalne obciążenie robocze, w t. MBL = minimalna siła zrywająca, w kN; nie jest obciążeniem roboczym. Dane przepisano z tabeli tego wykonania CECHO. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Sprawdź obciążenie, końcówki i długość.
Do doboru potrzebne są dane obu punktów połączenia i warunki pracy.
Długość i geometria
Porównaj odległość punktów mocowania z L min./L max. oraz sprawdź prześwity i wymiary końcówek z rysunku.
Warunki eksploatacji
Opisz środowisko pracy, sposób regulacji i wymagania dokumentacyjne. Sposób zabezpieczenia oraz kontrolę gwintów ustal według instrukcji wyrobu.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Przed doborem potwierdź przeznaczenie, dopuszczalne obciążenie oraz instrukcję dostarczanego wykonania. Nie przypisuj parametrów innej śruby rzymskiej tylko na podstawie zbliżonego wyglądu.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj gwinty, korpus i zakończenia zgodnie z instrukcją. Przy odkształceniu, zużyciu lub niepewnej identyfikacji przekaż śrubę do oceny; uszkodzonych elementów nie prostuj ani nie naprawiaj samodzielnie.
Zobacz zakres serwisu CECHO →PYTANIA O hak/hak
Co sprawdzić przed doborem?
Czy MBL można traktować jako DOR?
Nie. W tej tabeli DOR podano w tonach, a MBL w kN. Siła zrywająca nie jest dopuszczalnym obciążeniem roboczym.
Co sprawdzić przy otwartych hakach?
Sprawdź geometrię punktu zaczepienia, kierunek obciążenia i możliwość wypięcia przy poluzowaniu. Potwierdź przydatność do danego zastosowania.
Jakie informacje przesłać do wyceny?
Podaj wykonanie hak/hak, wymagane DOR w t, długość połączenia i wymiary punktów mocowania.
DOBÓR I KONTAKT Z CECHO
Dobierz śrubę rzymską hak/hak z CECHO.
Opisz zastosowanie i prześlij dane wyrobu. CECHO pomoże ustalić właściwe wykonanie i dokumentację.
Wyślij zapytanie o hak/hak →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
