Strona główna » Produkty » Akcesoria zawiesiowe » Klasa 10 » Ogniwo zbiorcze ze skracaniem pewag VMXKW 4
Ogniwo zbiorcze ze skracaniem pewag VMXKW 4
Producent: pewagDystrybucja i dobór: CECHO
PEWAG · KLASA 10
pewag VMXKW 4 to zespół do zawiesi czterocięgnowych klasy 10. Ogniwo zbiorcze VMW i cztery haki XKW łączą funkcję przyłączenia łańcucha i skracania cięgien.
3–21,2 tDopuszczalne obciążenie robocze6 wykonań · szczegóły doboru w tabeli

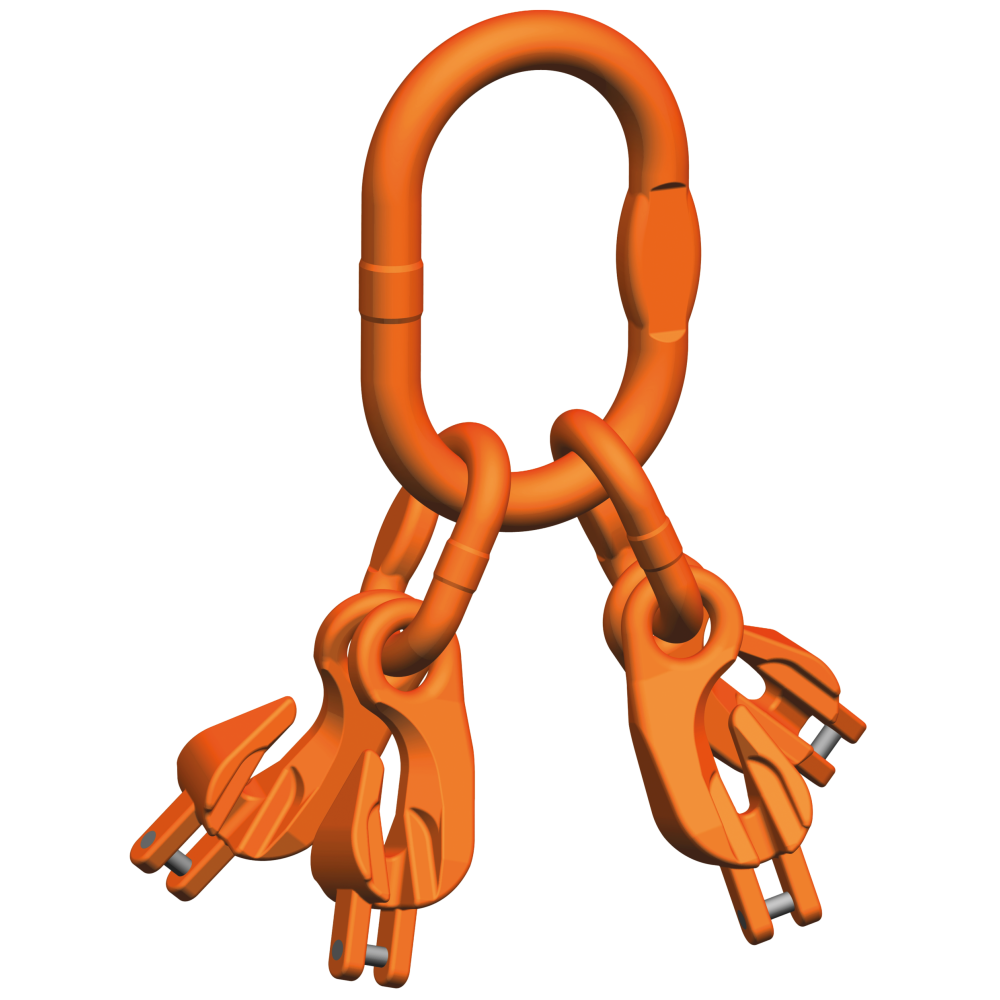

Oryginalne zdjęcie zespołu pewag. Wykonanie dobierz według tabeli.
Potrzebujesz doboru ogniwa ze skracaniem VMXKW 4?
Podaj DOR, typ haka dźwignicy i sposób podnoszenia.
Zapytaj CECHO o VMXKW 4 →Zadzwoń: +48 33 825 04 84- Opis produktu
Ogniwo zbiorcze ze skracaniem pewag VMXKW 4 — najważniejsze informacje
PEWAG WINNERKlasa 10Osprzęt do podnoszenia
ZAKRES DOR3–21,2 tDla β 0–45°
DOKUMENTACJAEN 818-4Parametry mechaniczne G10
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
OSPRZĘT DO PODNOSZENIA PEWAG
Połączenie łańcucha i regulacja długości w jednym zespole.
Łańcuch mocuje się bezpośrednio w połączeniu widełkowym elementu XKW. Hak skracający przejmuje także funkcję elementu łączącego, dzięki czemu dodatkowa złączka między nim a cięgnem nie jest potrzebna.
Zespół VMW zawiera cztery przyspawane haki skracające XKW. Montaż i demontaż łańcucha wykonuje osoba kompetentna, z zachowaniem instrukcji producenta.
Każdy rozmiar wymaga właściwego łańcucha i sworznia. Zespół jest wykonany według EN 818-4 z parametrami mechanicznymi klasy 10. Nie należy utożsamiać VMXKW z rodziną VXKW wykorzystującą inne ogniwo główne.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG

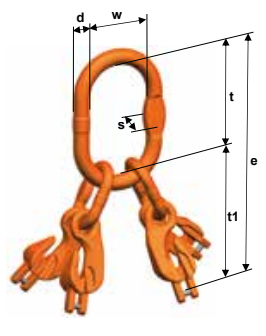

Rysunek wymiarowy i tabela VMXKW 4
Dobierz wykonanie według nośności, geometrii połączenia i warunków pracy. DOR podajemy w tonach.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR β 0–45° [t] | DOR β >45–60° [t] | Łańcuch [mm] | Hak pojedynczy DIN 15401 nr | Hak podwójny DIN 15402 nr |
|---|---|---|---|---|---|
| VMXKW 4-5/6 | 3 | 2,12 | 6 | 6 | 8 |
| VMXKW 4-7 | 4 | 2,8 | 7 | 10 | 12 |
| VMXKW 4-8 | 5,3 | 3,75 | 8 | 10 | 12 |
| VMXKW 4-10 | 8 | 6 | 10 | 10 | 12 |
| VMXKW 4-13 | 14 | 10 | 13 | 12 | 16 |
| VMXKW 4-16 | 21,2 | 15 | 16 | 20 | 25 |
| Typ | e [mm] | d [mm] | t [mm] | w [mm] | s [mm] | t1 [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|
| VMXKW 4-5/6 | 298 | 19 | 160 | 95 | 14 | 138 | 2,63 |
| VMXKW 4-7 | 362 | 23 | 170 | 105 | 17 | 192 | 4,84 |
| VMXKW 4-8 | 362 | 23 | 170 | 105 | 17 | 192 | 4,93 |
| VMXKW 4-10 | 436 | 27 | 190 | 110 | 20 | 246 | 9,01 |
| VMXKW 4-13 | 548 | 33 | 230 | 130 | 26 | 318 | 17,9 |
| VMXKW 4-16 | 650 | 38 | 275 | 150 | 29 | 375 | 30,52 |
DOR w tonach, masa w kg/szt., wymiary w mm. Numery haków DIN 15401 i DIN 15402 oznaczają wielkość haka, nie udźwig. Kąt β mierzy się względem pionu. Znak „—” oznacza brak podanego wymiaru. Źródło: karta producenta pewag VMXKW 4 ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz ogniwo ze skracaniem VMXKW 4.
Prześlij parametry ładunku, wymiary współpracujących elementów i warunki pracy.
Geometria układu
Podaj kąty β, liczbę czynnych cięgien i położenie środka ciężkości. Sprawdź dopasowanie ogniwa do haka.
Skracanie cięgien
Ogniwo łańcucha musi być prawidłowo osadzone w haku skracającym. Regulację wykonuj bez obciążenia; przed podnoszeniem sprawdź wszystkie połączenia.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Stosuj instrukcję właściwego zespołu i kompletnego układu podnoszenia. Producent podaje EN 818-4 z parametrami mechanicznymi G10. Katalog pewag winner G10, s. 35 ↗.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta VMXKW 4 i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj ogniwo główne, haki XKW, sworznie i zabezpieczenia. Części KBSW dobierz do konkretnego oznaczenia. Nie prostuj, nie szlifuj ani nie spawaj uszkodzonego zespołu.
Zobacz zakres serwisu CECHO →PYTANIA O VMXKW 4
Co sprawdzić przed doborem?
Kto produkuje ogniwo ze skracaniem VMXKW 4?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy potrzebna jest dodatkowa złączka?
Nie między XKW a właściwym cięgnem. Łańcuch łączy się bezpośrednio z połączeniem widełkowym XKW.
Czy VMXKW jest tym samym co VXKW?
Nie. VMXKW wykorzystuje powiększone ogniwo MW lub zespół VMW. Różnią się geometria połączenia i dobór do haka dźwignicy.
Jakie części stosuje się do połączenia widełkowego?
Producent wskazuje zestaw KBSW obejmujący sworzeń i zabezpieczenie. Rozmiar należy dopasować do oznaczenia konkretnego zespołu.
Jakie informacje przesłać do wyceny?
Podaj model, wymagany DOR, średnicę oraz liczbę cięgien lub typ haka dźwignicy i warunki pracy.
