Łańcuch WOX
Producent: pewagDystrybucja i dobór: CECHO

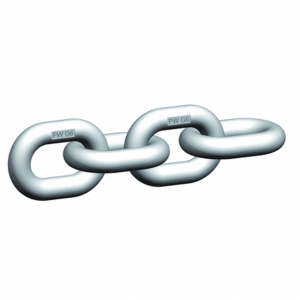

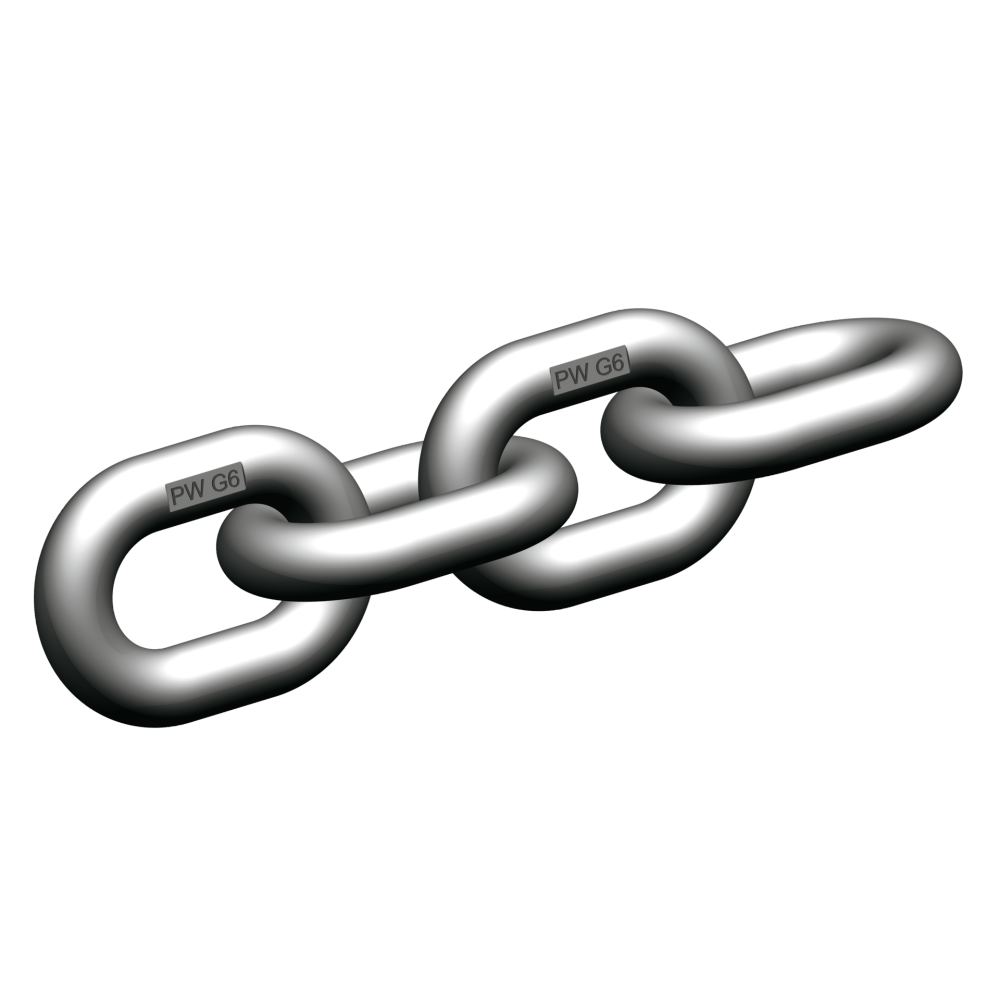

PEWAG WINNER INOX · ŁAŃCUCH NIERDZEWNY
Nierdzewny łańcuch do podnoszenia pewag WOX, dostępny także w wykonaniach Duplex oznaczonych D. Dobierz pełny symbol do wymaganej nośności i warunków pracy.
0,4–12 tDopuszczalne obciążenie robocze13 wykonań w tabeli producenta
Potrzebujesz doboru łańcucha WOX?
Podaj pełne oznaczenie WOX, długość, wymagane DOR, konfigurację zawiesia oraz medium i temperaturę.
Zapytaj CECHO o WOX →Zadzwoń: +48 33 825 04 84- Opis produktu
Łańcuch pewag WOX — najważniejsze informacje
PEWAG WINNER INOXWOX / WOX DMateriał zależy od wykonania
ŚREDNICA4–26 mmSprawdź pełne oznaczenie
JEDNOSTKIDOR w tonachMasa jednego metra w kg
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
KONSTRUKCJA I ZASTOSOWANIE
Dobierz łańcuch do środowiska i obciążenia.
WOX jest łańcuchem zgrzewanym elektrycznie i znakowanym. Poszczególne wykonania różnią się klasą oraz materiałem: końcówka -6 oznacza G6, -5 oznacza G5, a -4+ — G4+. Nie należy traktować całego zakresu jako jednej klasy.
Katalog wskazuje stal 1.4404 dla WOX G6 i G5, 1.4571 dla G4+ oraz 1.4462 dla WOX G6-D. Wykonania Duplex są przeznaczone m.in. do zastosowań wymagających wyższej odporności w środowisku wodnym.
Odporność na korozję dobiera się do medium, jego stężenia, temperatury i czasu kontaktu. Zastosowanie w wodzie, ściekach, chemii lub przemyśle spożywczym wymaga sprawdzenia ograniczeń producenta dla konkretnego materiału.
Dobierz kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

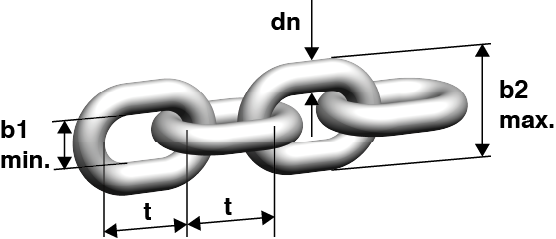

Rysunek wymiarowy i tabela WOX
DOR podano dla prostego, pionowego obciążenia. Nośność zawiesia wielocięgnowego oblicza się dla jego konfiguracji.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | dn [mm] | t [mm] | b1 min. [mm] | b2 max. [mm] | Siła zrywająca [kN] | Masa [kg/m] |
|---|---|---|---|---|---|---|---|
| WOX 4-6 | 0,4 | 4 | 12 | 5,8 | 14,8 | 16 | 0,4 |
| WOX 5-6 | 0,63 | 5 | 15,1 | 7,5 | 18,5 | 25 | 0,61 |
| WOX 6-6 | 0,9 | 6 | 18 | 8 | 21,5 | 37,5 | 0,88 |
| WOX 6-6 D | 0,9 | 6 | 18 | 8 | 21,5 | 37,5 | 0,88 |
| WOX 7-6 | 1,25 | 7 | 21 | 9,5 | 25,2 | 50 | 1,19 |
| WOX 8-6 | 1,6 | 8 | 24 | 10,8 | 28,6 | 63 | 1,53 |
| WOX 8-6 D | 1,6 | 8 | 24 | 10,8 | 28,6 | 63 | 1,53 |
| WOX 10-6 | 2,5 | 10 | 30 | 13,5 | 36 | 100 | 2,25 |
| WOX 10-6 D | 2,5 | 10 | 30 | 13,5 | 36 | 100 | 2,25 |
| WOX 13-6 | 4,25 | 13 | 39 | 17,5 | 46,8 | 170 | 4,05 |
| WOX 16-6 | 6,3 | 16 | 48 | 21,5 | 57,6 | 250 | 6 |
| WOX 20-5 | 8 | 20 | 60 | 27 | 72 | 314 | 9,29 |
| WOX 26-4+ | 12 | 26 | 78 | 35 | 93,6 | 471 | 16,2 |
DOR w tonach, wymiary w mm. Masa dotyczy 1 m łańcucha i jest podana w kg/m. Siła zrywająca pozostaje w kN — nie jest DOR. Wartości według bieżącej karty producenta; dla WOX 10-6 i 10-6 D masa wynosi 2,25 kg/m. Źródło: karta producenta pewag WOX ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz WOX jako część kompletnego systemu.
Uwzględnij materiał, geometrię ogniwa i zgodność osprzętu.
Materiał oraz medium
Określ medium, stężenie, temperaturę i czas kontaktu. Praca w podwyższonej temperaturze wymaga zasad redukcji DOR producenta.
Łączenie i konfiguracja
Dobierz CWI lub inne dopuszczone połączenie do dokładnego rozmiaru. DOR kompletnego zawiesia ogranicza najsłabszy element i warunki użycia.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Wymiary są zbliżone do DIN 5687-1 i EN 818-2. Materiały i wykonania opisano w katalogu winner inox, s. 22 ↗. Nie należy utożsamiać WOX z łańcuchem gospodarczym DIN 766 lub DIN 5685-A.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta WOX i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Sprawdzaj wydłużenie, zużycie na styku ogniw, odkształcenia i korozję. W zapytaniu serwisowym podaj pełne oznaczenie WOX oraz sposób eksploatacji.
Zobacz zakres serwisu CECHO →PYTANIA O WOX
Co sprawdzić przed doborem?
Kto produkuje łańcuch WOX?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy wszystkie WOX należą do klasy 6?
Nie. WOX 20-5 ma oznaczenie G5, a WOX 26-4+ — G4+. W tabeli zachowano pełne symbole.
Co oznacza kg/m w tabeli?
Masę własną jednego metra łańcucha. DOR podano osobno w tonach.
Jakie informacje przesłać do wyceny?
Podaj pełne oznaczenie WOX, długość, wymagane DOR, konfigurację zawiesia oraz medium i temperaturę.
