Końcówka linowa- złącze klinowe G-6413
Green Pin® · Van BeestCECHO — dystrybucja i dobór
GREEN PIN · KOŃCÓWKI LINOWE

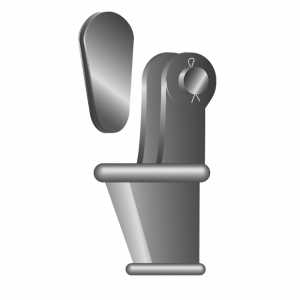

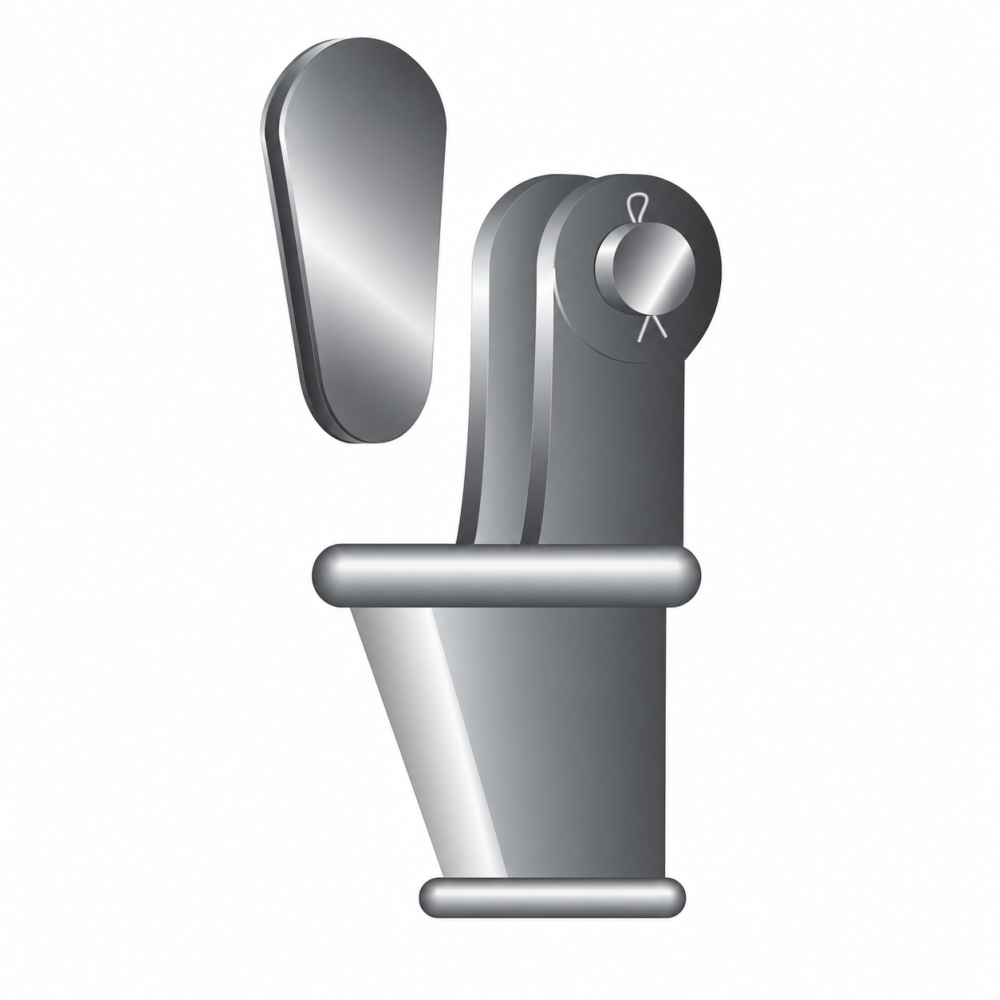

Końcówka linowa Green Pin G-6413 z klinem i sworzniem zabezpieczonym zawleczką. Dobór według średnicy oraz konstrukcji liny, wytrzymałości końcówki i geometrii połączenia.
7–48 mmŚrednica liny w tabeli13 wykonań producenta
Potrzebujesz doboru końcówki G-6413?
Przekaż rodzaj zastosowania, potrzebną ilość i dane techniczne. Pomożemy dobrać właściwy produkt.
Zapytaj CECHO o G-6413 →Zadzwoń: +48 33 825 04 84- Opis produktu
Końcówka G-6413 — najważniejsze informacje
LINA7–48 mmZakres tabeli
WYTRZYMAŁOŚĆMBL w tonachTo nie jest DOR
WYKOŃCZENIEOcynk ogniowyStal wysokiej wytrzymałości
WSPARCIE CECHODobór i serwisKontakt z technikiem →
KONSTRUKCJA I MONTAŻ
Rozłączne zakończenie liny z klinem.
Klin i korpus tworzą mechaniczne zakończenie liny. Właściwe prowadzenie liny, jej osadzenie i zabezpieczenie wolnego końca należy wykonać zgodnie z instrukcją G-6413. Nie stosuj procedury dla zalewanych końcówek G-6411/G-6412.
Producent podaje stal o wysokiej wytrzymałości, ocynk ogniowy i zakres temperatury końcówki od −20°C do +200°C. Wskazuje ASME B30.26 oraz ogólną zgodność z EN 13411-6. Tabela bieżącej strony obejmuje 13 wykonań do liny 7–48 mm; większe rozmiary wymienione w opisie producenta wymagają osobnego potwierdzenia.
DANE TECHNICZNE

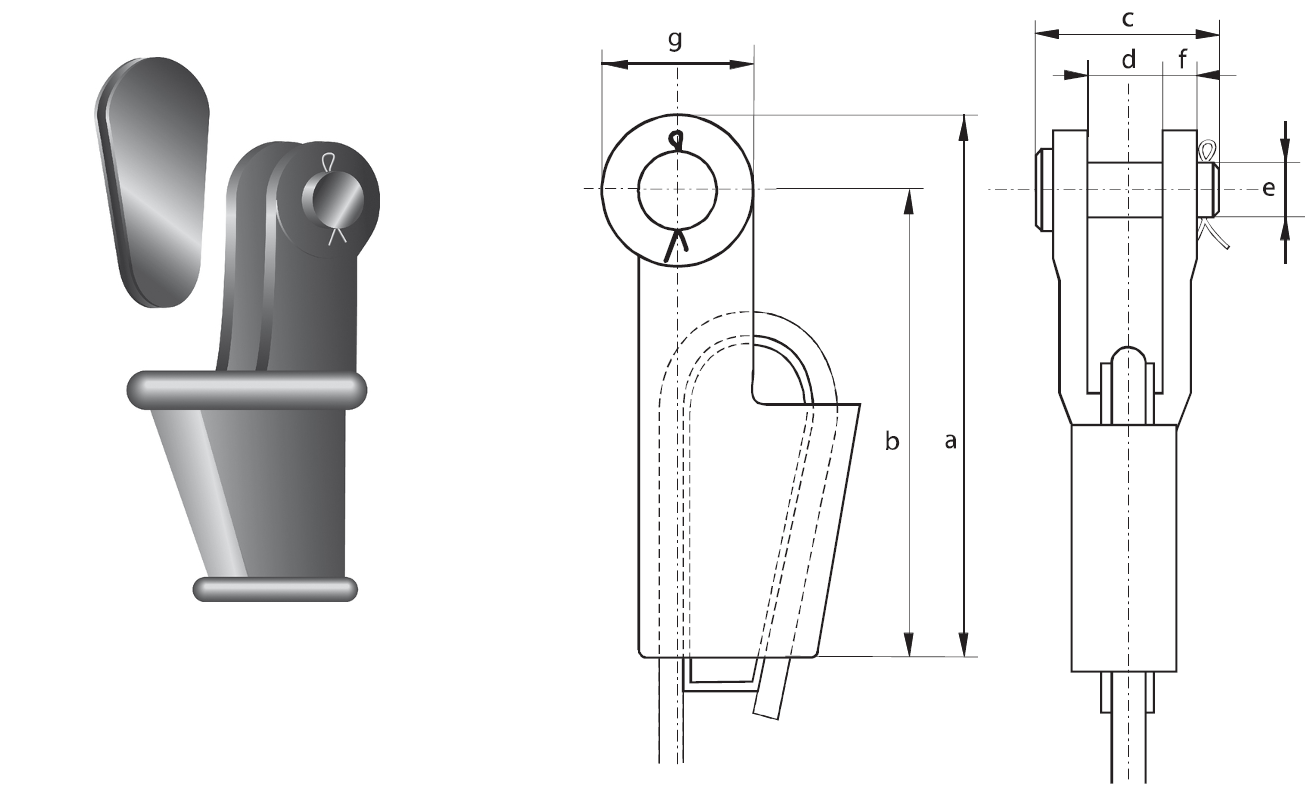

Rysunek wymiarowy i tabela G-6413
Średnica liny i wymiary w mm. MBL podano w tonach zgodnie z kartą producenta; masa w kg/szt. MBL nie oznacza DOR.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

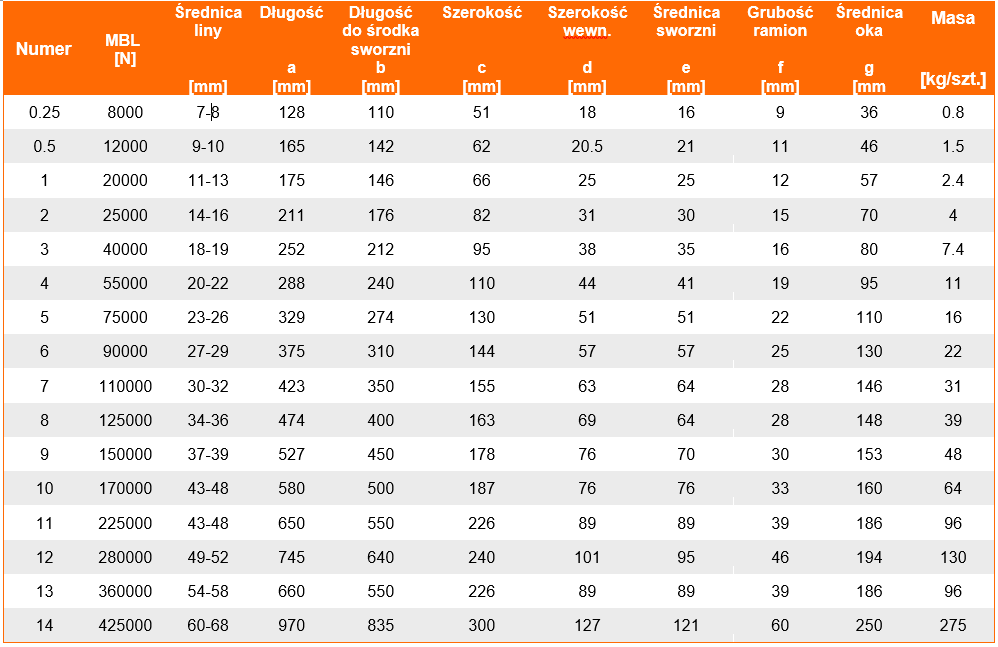

| Kod artykułu | Nr wykonania | MBL [t] | Lina Ø [mm] | a [mm] | b [mm] | c [mm] | d [mm] | e [mm] | f [mm] | g [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SKGOW008 | 0,25 | 8 | 7 - 8 | 128 | 110 | 51 | 18 | 16 | 9 | 36 | 0,80 |
| SKGOW010 | 0,5 | 12 | 9 - 10 | 165 | 142 | 62 | 20,5 | 21 | 11 | 46 | 1,54 |
| SKGOW013 | 1 | 20 | 11 - 13 | 175 | 146 | 66 | 25 | 25 | 12 | 57 | 2,44 |
| SKGOW016 | 2 | 25 | 14 - 16 | 211 | 176 | 82 | 31 | 30 | 15 | 70 | 4,29 |
| SKGOW019 | 3 | 40 | 18 - 19 | 252 | 212 | 95 | 38 | 35 | 16 | 80 | 7,59 |
| SKGOW022 | 4 | 55 | 20 - 22 | 288 | 240 | 110 | 44 | 41 | 19 | 95 | 11,6 |
| SKGOW025 | 5 | 75 | 24 - 26 | 329 | 274 | 130 | 51 | 51 | 22 | 110 | 16,2 |
| SKGOW028 | 6 | 90 | 27 - 29 | 375 | 310 | 144 | 57 | 57 | 25 | 130 | 22,1 |
| SKGOW032 | 7 | 110 | 30 - 32 | 423 | 350 | 155 | 63 | 64 | 28 | 146 | 32,5 |
| SKGOW035 | 8 | 125 | 34 - 36 | 474 | 400 | 163 | 69 | 64 | 28 | 148 | 40,0 |
| SKGOW038 | 9 | 150 | 37 - 39 | 527 | 450 | 178 | 76 | 70 | 30 | 153 | 49,0 |
| SKGOW040 | 10 | 170 | 40 - 42 | 580 | 500 | 187 | 76 | 76 | 33 | 160 | 68,5 |
| SKGOW045 | 11 | 225 | 43 - 48 | 650 | 550 | 213 | 89 | 89 | 39 | 186 | 92,5 |
MBL = minimalne obciążenie zrywające, w t według źródła; nie jest dopuszczalnym obciążeniem roboczym. DOR kompletnego połączenia wymaga osobnego doboru. Wymiary w mm, masa w kg/szt. Źródło: Green Pin — G-6413 ↗.
DOBÓR Z DYSTRYBUTOREM
Dopasuj produkt do zastosowania.
Przekaż dane wyrobu i warunki pracy. CECHO pomoże sprawdzić dobór.
Dane do doboru
Porównaj korpus, prześwit i wymiary elementu współpracującego z odpowiednim wierszem tabeli. Nie dobieraj wyłącznie po średnicy sworznia.
Dokumentacja i kontrola
Ustal właściwą instrukcję montażu, zgodność materiałów oraz wymagania kontroli gotowego zakończenia.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Korzystaj z dokumentacji dokładnie tego typu końcówki i liny. Zakres dokumentów dostawy uzgodnij w zapytaniu.
Instrukcja i dokumentacja producenta ↗Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
W razie zużycia, uszkodzenia lub nieczytelnych oznaczeń przekaż element do oceny. Odtwarzanie danych i dobór części wymagają identyfikacji właściwego wyrobu.
Zobacz zakres serwisu CECHO →PYTANIA O G-6413
Co sprawdzić przed doborem?
Czy MBL jest udźwigiem roboczym?
Nie. MBL to wytrzymałość zrywająca. DOR ustala się dla kompletnego połączenia i określonego zastosowania.
Jakie dane liny podać?
Średnicę, konstrukcję, klasę wytrzymałości, minimalną siłę zrywającą i wymagania pracy. Dołącz zdjęcie punktu połączenia.
Jakie informacje przesłać do wyceny?
Prześlij nazwę produktu, ilość oraz dane i zdjęcie współpracującego wyrobu.
