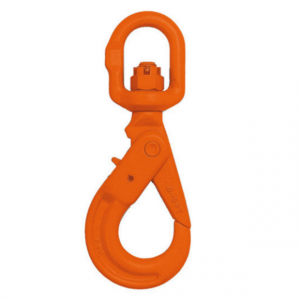

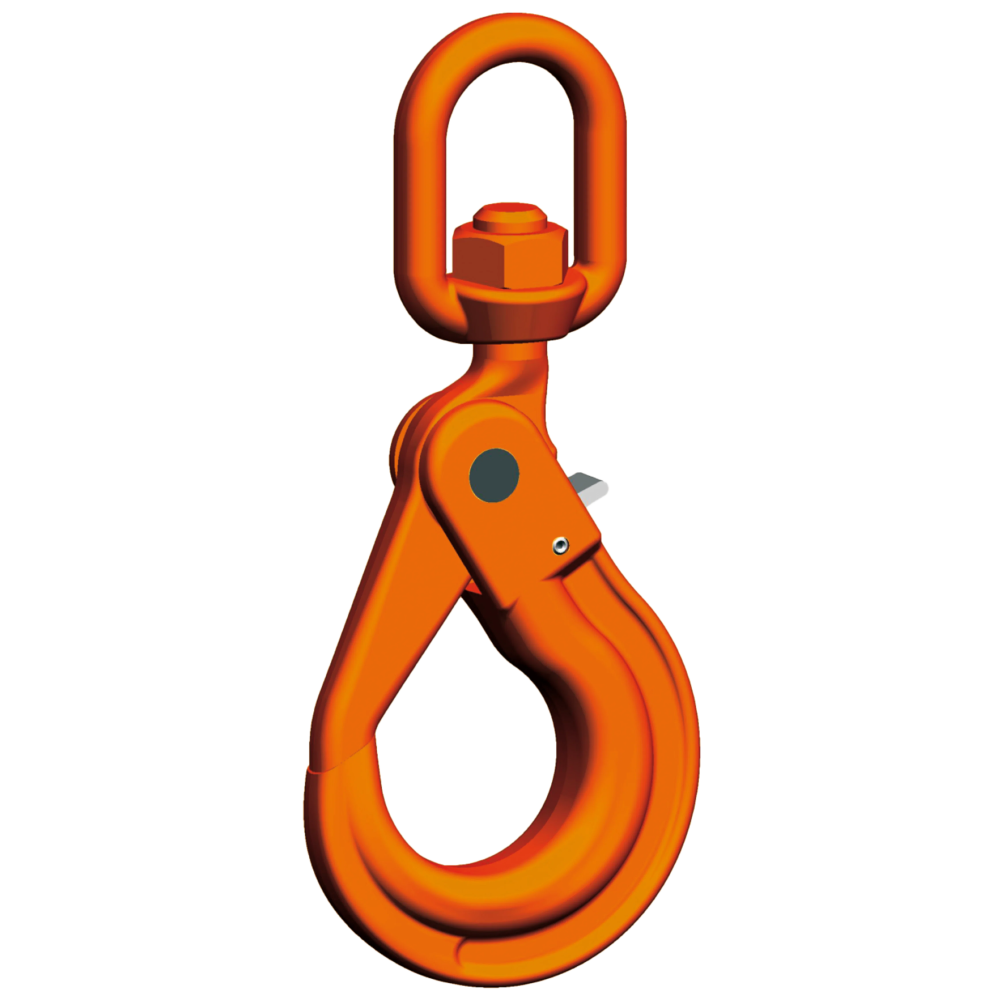

Hak obrotowy bezpieczny z łożyskiem WLHBW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER · OSPRZĘT KLASY 10
Hak bezpieczny WLHBW z łożyskiem osiowym do obracania pod obciążeniem. Samoczynne zamykanie i blokowanie, klasa 10 oraz pomoc CECHO w doborze.
1,4–19 tDopuszczalne obciążenie robocze7 wykonań w tabeli producenta
Łożysko osiowe umożliwia obrót pod obciążeniem. Maksymalna temperatura pracy: 120°C.
Potrzebujesz doboru haka WLHBW?
Prześlij obciążenie, rozmiar osprzętu oraz wymiary połączenia.
Zapytaj CECHO o WLHBW →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak pewag WLHBW — najważniejsze informacje
PEWAG WINNERKlasa 10Hak z łożyskiem osiowym
ZABEZPIECZENIESamoczynna blokadaZamknięcie pod obciążeniem
NORMA I OZNACZENIAEN 1677-3Parametry klasy 10 · CE
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
HAK Z ŁOŻYSKIEM · PEWAG WINNER
Łożysko osiowe. Obrót pod obciążeniem.
WLHBW to hak bezpieczny z łożyskiem osiowym, które umożliwia obracanie pod obciążeniem. Hak zamyka się i blokuje samoczynnie. Producent przewiduje go do zawiesi klasy 10 w systemie Connex.
Maksymalna temperatura użytkowania WLHBW wynosi 120°C. Model nie jest przeznaczony do systemu zgrzewanego. CECHO pomoże sprawdzić łożyskowane wykonanie, połączenie i parametry całego układu.
Zapytaj o kompletne zawiesie łańcuchowe →DANE TECHNICZNE PEWAG

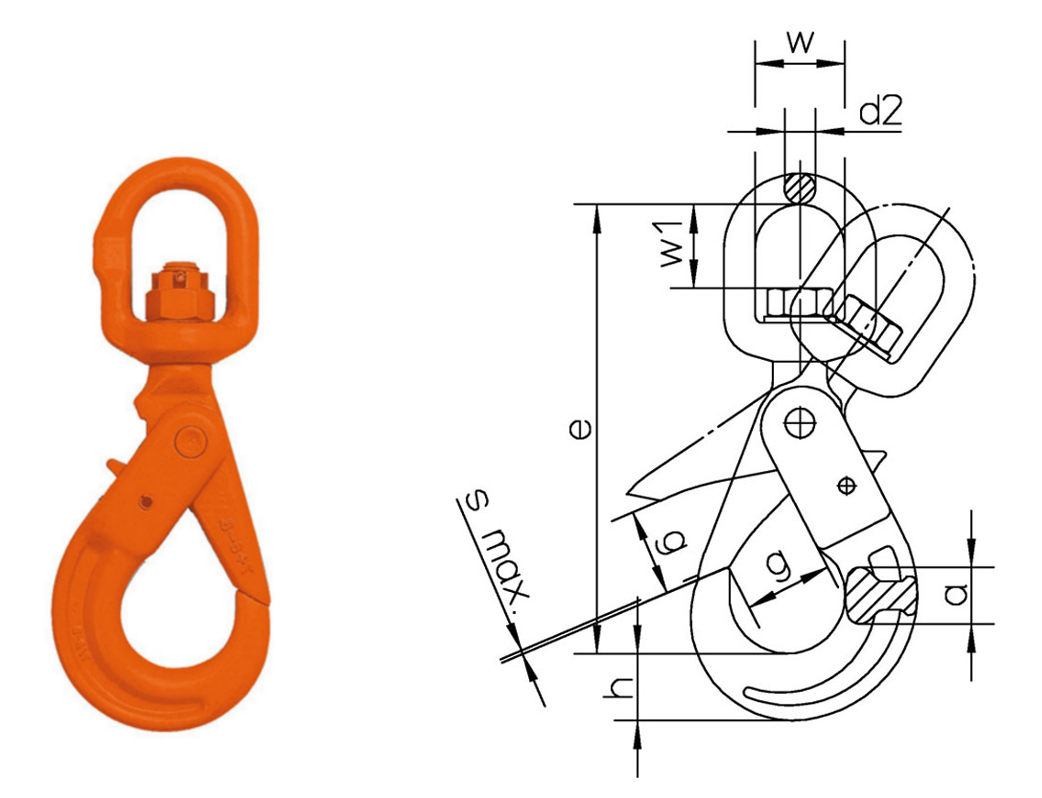

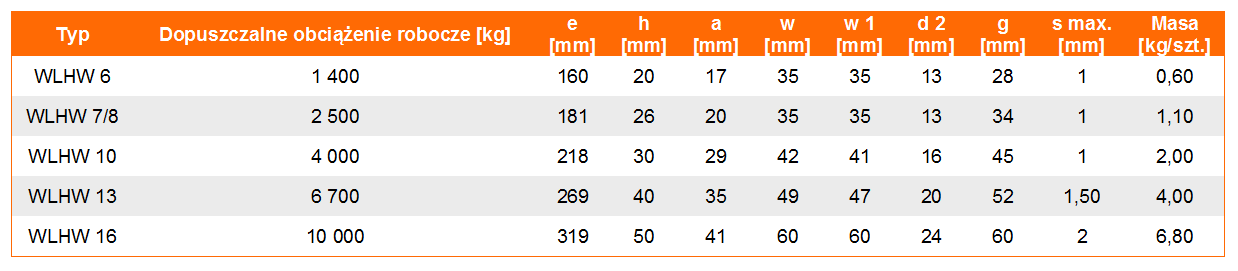

Rysunek wymiarowy i tabela WLHBW
Porównaj DOR oraz wymiary ucha i gardzieli. Parametry dotyczą pojedynczego haka, a dobór całego zawiesia uwzględnia również jego konfigurację.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | e [mm] | h [mm] | a [mm] | w [mm] | w1 [mm] | d2 [mm] | g [mm] | s max. [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|
| WLHBW 5/6 | 1,4 | 161 | 20 | 17 | 35 | 36 | 12 | 28 | 1 | 1,2 |
| WLHBW 7/8 | 2,5 | 182 | 26 | 20 | 35 | 36 | 12 | 34 | 1 | 1,55 |
| WLHBW 10 | 4 | 215 | 30 | 29 | 42 | 40 | 16 | 45 | 1 | 2,14 |
| WLHBW 13 | 6,7 | 269 | 40 | 35 | 49 | 47 | 20 | 52 | 1,5 | 4,43 |
| WLHBW 16 | 10 | 319 | 50 | 41 | 60 | 60 | 24 | 60 | 2 | 7,35 |
| WLHBW 19/20 | 16 | 394 | 62 | 50 | 80 | 86 | 36 | 70 | 2 | 14,3 |
| WLHBW 22 | 19 | 430 | 65 | 58 | 80 | 80 | 36 | 81 | 2 | 17 |
DOR = dopuszczalne obciążenie robocze (WLL), podane w tonach. Dane: karta producenta pewag WLHBW ↗. Masa własna haka jest podana w kg/szt.
DOBÓR Z DYSTRYBUTOREM
Dopasuj WLHBW do swojego zawiesia.
Prześlij parametry układu. Pomożemy wskazać wykonanie oraz zgodny element łączący.
Połączenie i rozmiar
Podaj klasę i rozmiar osprzętu oraz wymiary punktu zaczepienia. Sprawdź ucho w/w1/d2, miejsce na przegub i działanie blokady.
Warunki użytkowania
Opisz sposób obracania ładunku i temperaturę pracy. WLHBW ma łożysko osiowe i limit 120°C. Pozostałe warunki oraz dokumenty uzgodnimy według instrukcji konkretnego wykonania.
DOKUMENTACJA PRODUCENTA
Identyfikacja i instrukcja.
pewag podaje dla WLHBW EN 1677-3 z parametrami mechanicznymi klasy 10. Hak ma oznakowanie CE i zatwierdzenie BG. Montaż, kontrolę oraz użytkowanie należy prowadzić według instrukcji producenta.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta WLHBW i dokumentacja pewag ↗KONTROLA I CZĘŚCI ZAMIENNE
Wsparcie techniczne CECHO.
Producent przewiduje zestaw blokady VLHW oraz wymienny zespół łożyska. Prześlij pełne oznaczenie WLHBW, rozmiar i zdjęcia, aby potwierdzić właściwe części oraz zakres przeglądu.
Zobacz zakres serwisu CECHO →Zestaw zabezpieczenia VLHW →PYTANIA O WLHBW
Co sprawdzić przed doborem?
Kto produkuje hak WLHBW?
Producentem jest pewag. CECHO jest dystrybutorem tej marki i zapewnia pomoc w doborze, ofertę oraz kontakt techniczny.
Jak działa zabezpieczenie WLHBW?
Hak zamyka się i blokuje automatycznie. Pod obciążeniem nie można go otworzyć. Przed użyciem sprawdź prawidłowe zamknięcie i działanie blokady zgodnie z instrukcją pewag.
Jaki zakres DOR obejmuje tabela?
Tabela producenta obejmuje siedem wykonań od WLHBW 5/6 do WLHBW 22, o DOR od 1,4 do 19 t. DOR całego zawiesia zależy także od jego konfiguracji i pozostałych elementów.
Czy WLHBW pasuje do systemu Connex?
Tak. WLHBW jest przeznaczony do systemu Connex. Producent wyklucza stosowanie w systemie zgrzewanym. Element łączący dobierz do klasy, rozmiaru, DOR i wymiarów ucha.
Czy WLHBW można obracać pod obciążeniem?
Tak. WLHBW ma łożysko osiowe umożliwiające obrót pod obciążeniem. Należy zachować warunki instrukcji producenta, właściwy DOR oraz maksymalną temperaturę użytkowania 120°C.
Co podać przy zamawianiu części zabezpieczenia?
Prześlij oznaczenie modelu, rozmiar oraz zdjęcia mechanizmu lub przegubu. Do WLHBW producent przewiduje zestaw blokady VLHW i zespół łożyska; CECHO pomoże potwierdzić zgodność.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz hak WLHBW z CECHO.
Przekaż obciążenie, parametry zawiesia i wymiary połączenia. Przygotujemy propozycję właściwego wykonania oraz ofertę dla firmy.
Wyślij zapytanie o WLHBW →
Zdjęcia osprzętu i rysunki możesz przesłać e-mailem.
