Strona główna » Produkty » Akcesoria zawiesiowe » Klasa 8 » Hak do bel i siatek zbrojeniowych pewag BA
Hak do bel i siatek zbrojeniowych pewag BA
Producent: pewagDystrybucja i dobór: CECHO
PEWAG · KLASA 8
pewag BA to otwarty hak do podnoszenia i transportu bel oraz stalowych siatek zbrojeniowych. Trzy wykonania klasy 8 mają DOR 1,12–3,15 t. Zastosowanie wymaga oceny pracy bez zapadki.
1,12–3,15 tDopuszczalne obciążenie robocze3 wykonania w tabeli producenta

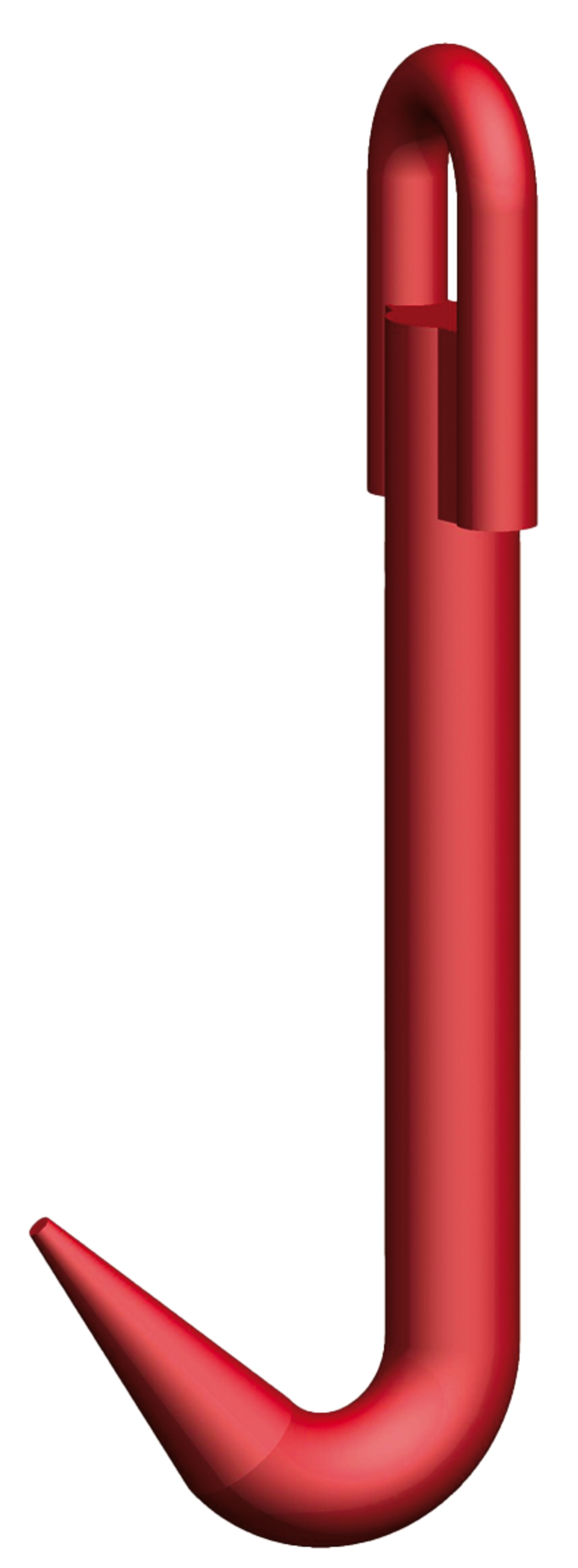

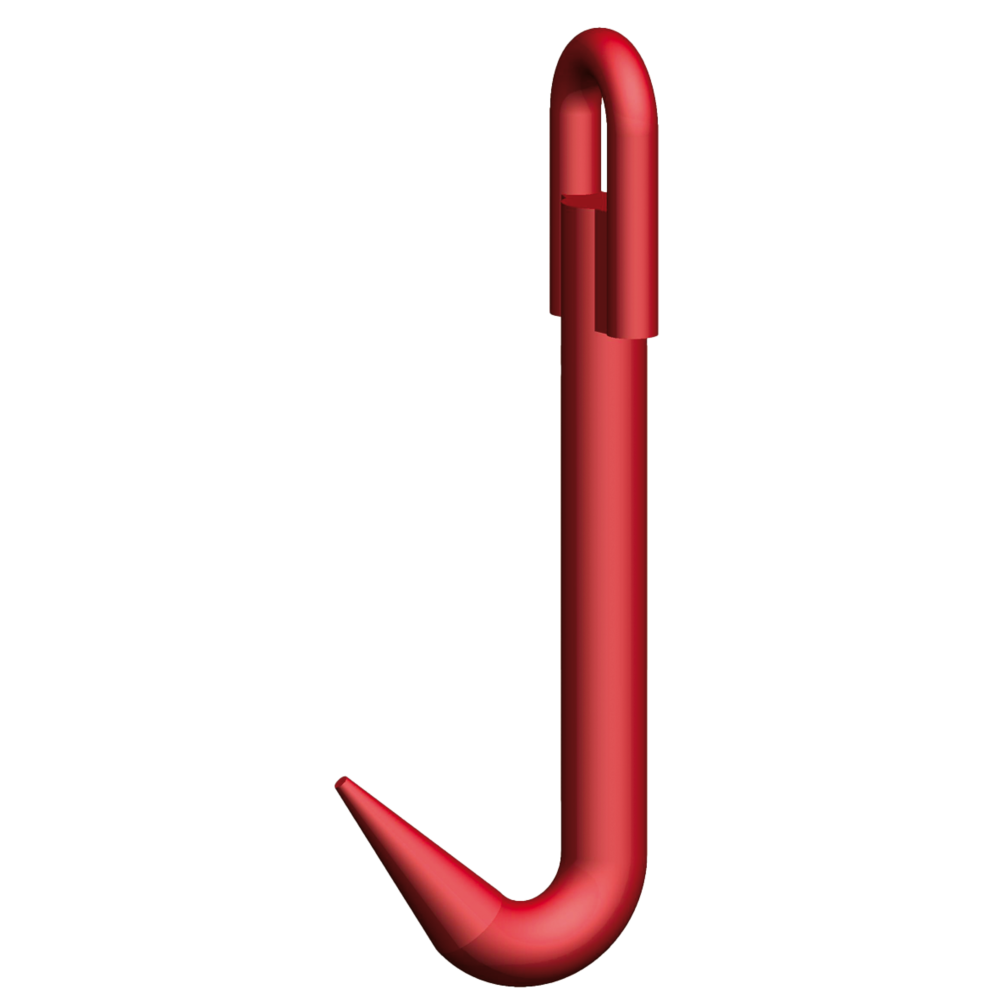

Oryginalne zdjęcie modelu. Wykonanie dobierz według oznaczenia i tabeli.
Potrzebujesz doboru haka do bel i siatek zbrojeniowych BA?
Podaj DOR, rozmiar i sposób podnoszenia.
Zapytaj CECHO o BA →Zadzwoń: +48 33 825 04 84- Opis produktu
Hak do bel i siatek zbrojeniowych pewag BA — najważniejsze informacje
KLASA OSPRZĘTU8Według dokumentacji pewag
ZAKRES DOR1,12–3,15 t3 wykonania w tabeli
DOKUMENTACJANorma zakładowapewag · klasa8 · CE
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
OSPRZĘT DO PODNOSZENIA PEWAG
Do bel i siatek zbrojeniowych.
Wydłużony korpus, ucho i otwarta gardziel umożliwiają zaczepienie odpowiednio przygotowanego ładunku. Hak BA jest osprzętem klasy 8, wykonanym według normy zakładowej pewag i oznaczonym CE.
BA nie ma zapadki zabezpieczającej przed przypadkowym wypięciem. Przed każdym użyciem trzeba potwierdzić, że taki sposób zaczepienia jest dopuszczalny dla konkretnego ładunku i operacji.
Obciążaj hak wzdłuż osi i w siodle, bez nacisku na ostrze. Praca musi przebiegać bez szarpnięć i kołysania mogącego wypiąć hak. W układach wielocięgnowych instrukcja wymaga skierowania ostrzy na zewnątrz.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG

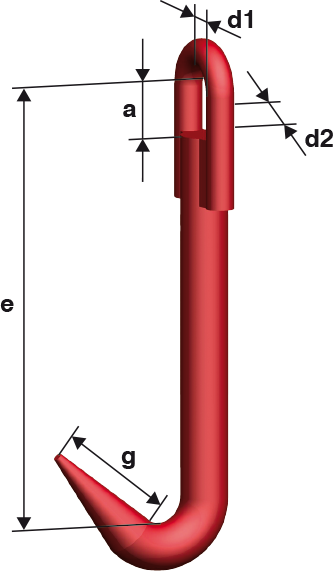

Rysunek wymiarowy i tabela BA
Aktualne parametry według karty pewag. DOR podano w tonach. Wymiary odnoszą się do oznaczeń na rysunku.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | e [mm] | d1 [mm] | g [mm] | a [mm] | d2 [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|
| BA 5/6 | 1,12 | 160 | 16 | 40 | 24 | 8 | 0,36 |
| BA 7/8 | 2 | 200 | 19 | 50 | 30 | 10 | 0,72 |
| BA 10 | 3,15 | 260 | 27 | 65 | 39 | 13 | 1,78 |
DOR w tonach, wymiary w mm, masa w kg/szt. Nośność kompletnego układu zależy od wszystkich komponentów i warunków pracy. Źródło: karta producenta pewag BA ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz hak do bel i siatek zbrojeniowych BA.
Prześlij parametry ładunku, geometrię połączenia i warunki pracy.
Udźwig i gardziel
Dobierz jeden z trzech rozmiarów i sprawdź gardziel g oraz geometrię ucha. DOR całego układu zależy od wszystkich cięgien, kątów i rozkładu obciążenia.
Sposób podnoszenia
Potwierdź dopuszczalność haka bez zapadki. Przy układzie wielocięgnowym skieruj ostrza na zewnątrz zgodnie z instrukcją; podnoś bez szarpnięć.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
pewag wskazuje normę zakładową i oznakowanie CE. Szczególne zasady BA podaje instrukcja komponentów producenta ↗. BA pozostaje wyrobem klasy 8.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta BA i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Sprawdź stan ucha, korpusu i gardzieli oraz czytelność oznaczeń. Odkształcenia, pęknięcia i nadmierne zużycie wymagają wycofania do oceny. Nie prostuj ani nie spawaj uszkodzonego haka.
Zobacz zakres serwisu CECHO →PYTANIA O BA
Co sprawdzić przed doborem?
Kto produkuje hak do bel i siatek zbrojeniowych BA?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy BA ma zapadkę?
Nie. Jest hakiem otwartym, a jego zastosowanie wymaga sprawdzenia dopuszczalności takiego zaczepienia.
Czy końcówka haka przenosi obciążenie?
Nie. Obciążenie powinno spoczywać w siodle, wzdłuż osi haka.
Jak ustawić haki w zawiesiu wielocięgnowym?
Instrukcja pewag wymaga skierowania ostrzy haków BA na zewnątrz.
Jakie informacje przesłać do wyceny?
Podaj wymagany DOR, model, rozmiar, liczbę sztuk i warunki zastosowania.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz hak do bel i siatek zbrojeniowych BA z CECHO.
CECHO pomoże dobrać wykonanie pewag i sprawdzić zgodność z pozostałym osprzętem.
Wyślij zapytanie o BA →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
