Zawiesie linowe pętlowe typ "F"
KATALOG ROZWIĄZAŃ DO PODNOSZENIA

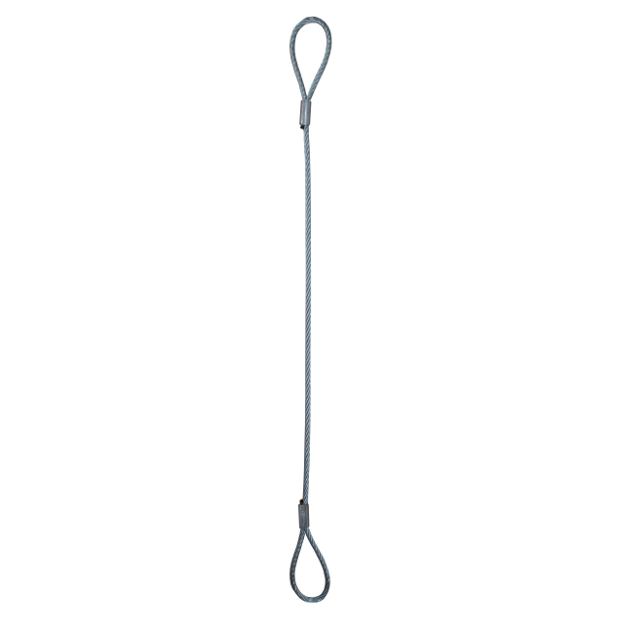

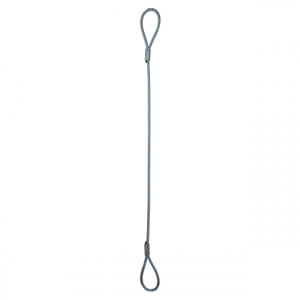

Zawiesie z ocynkowanej liny stalowej zakończonej dwiema pętlami zaciskanymi tulejami. Dobieramy je do ładunku, punktów zaczepienia i warunków eksploatacji w Twojej firmie.
Na wymiarśrednica liny · długość L
wymiary pętli · DOR
Prześlij szkic lub wymagania
Dobierz zawiesie z CECHO →+48 33 825 04 84biuro@cecho.plUzgodnimy wykonanie, dokumentację i wycenę.
- Opis produktu
MATERIAŁLina stalowaOcynkowana
ZAKOŃCZENIADwie pętleZaciskane tulejami
DŁUGOŚĆ ROBOCZA LNa wymiarMiędzy punktami nośnymi
NORMA ZAWIESIPN-EN 13414-1W zakresie jej zastosowania*
DOKUMENTACJADeklaracja CEDeklaracja zgodności i instrukcjaWSPARCIE W EKSPLOATACJISerwis i przeglądyKontrole zawiesi CECHODOR oznacza dopuszczalne obciążenie robocze. Dobieramy je do średnicy liny, układu podwieszenia i warunków pracy, a nie tylko do masy ładunku.
ZAWIESIA LINOWE DLA PRZEMYSŁU
Zawiesie linowe pętlowe typ F — komplet dobrany do zadania.

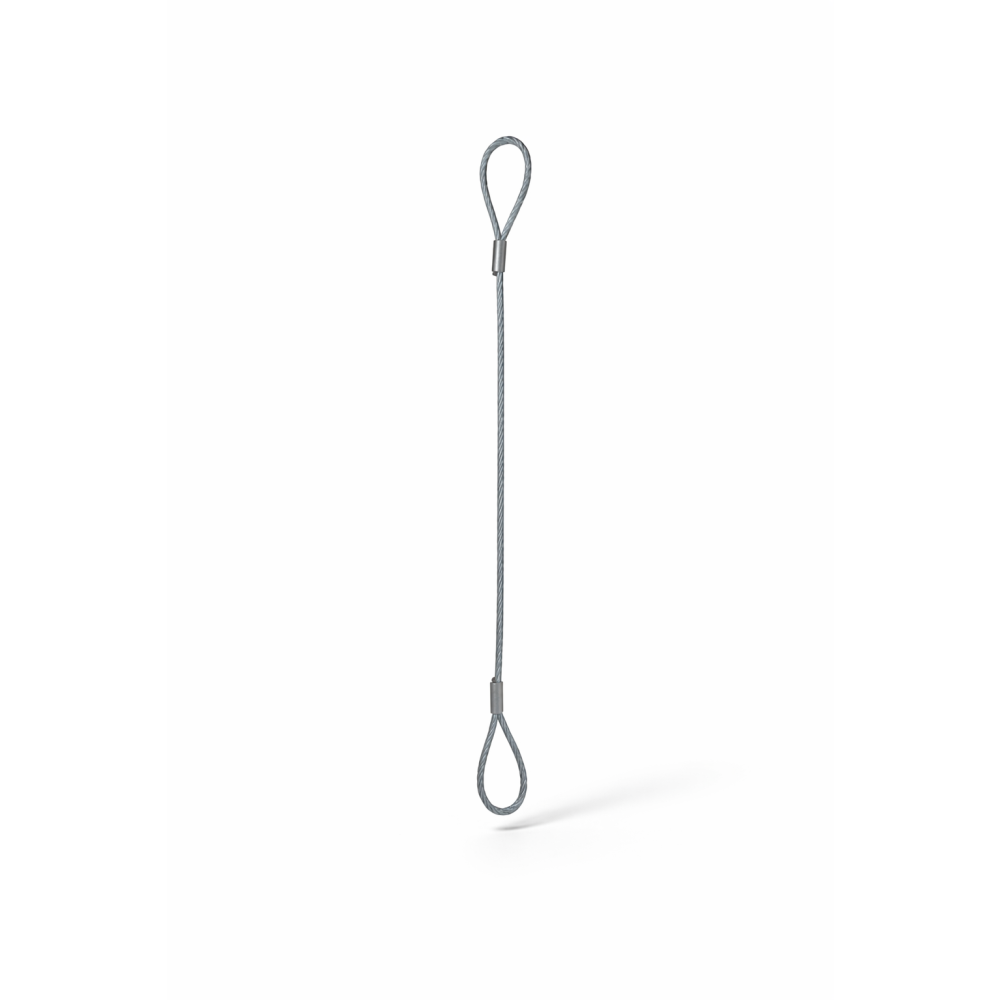

Zawiesie typu F jest wykonane z odcinka ocynkowanej liny stalowej zakończonej dwiema pętlami. Pętle są zaciskane tulejami aluminiowymi przy użyciu prasy hydraulicznej. W CECHO dobieramy średnicę, długość roboczą i wymiary pętli do konkretnego sposobu podnoszenia.
Do powtarzalnych prac w zakładzie
Pomagamy dobrać kompletne zawiesia dla produkcji, utrzymania ruchu, przeładunku i prac montażowych. Punktem wyjścia są ładunek, geometria oraz dostępne zaczepy.
Wykonanie według zamówienia
Długość L i wymiary pętli ustalamy indywidualnie. Jeżeli potrzebujesz kauszy, haka lub innego zakończenia, dobierzemy właściwe wykonanie zamiast traktować każdy typ zawiesia zamiennie.
Wsparcie także po dostawie
Otrzymujesz deklarację zgodności i instrukcję użytkowania. Możesz również uzgodnić z CECHO kontrolę stanu zawiesi używanych w Twojej firmie.
DOBÓR DO ŁADUNKU
Trzy informacje, od których zaczynamy.
Nie musisz sam wybierać średnicy z tabeli. Prześlij dane zadania, a pomożemy określić potrzebne wykonanie.
Długość L i wymiary pętli
Wskaż długość roboczą między punktami nośnymi oraz wymiary haka, sworznia lub innego elementu współpracującego z pętlą.
Środowisko i liczba sztuk
Opisz temperaturę, częstotliwość pracy i miejsca kontaktu z ładunkiem. Podaj liczbę zawiesi oraz potrzebny termin.
Ta sama lina nie oznacza tego samego DOR w każdym układzie.
Obciążenie w układzie prostym, praca przez opasanie i kontakt z małym promieniem zgięcia wymagają odrębnej oceny. Nie stosuj wartości z tabeli do dowolnego sposobu podwieszenia.
PARAMETRY DO DOBORU

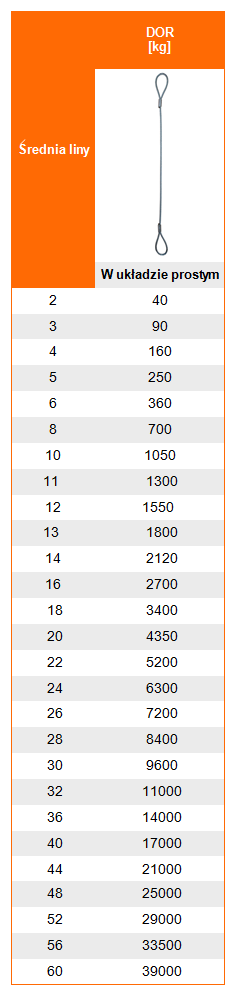

Tabela DOR zawiesia linowego pętlowego typu F
Poniższe wartości dotyczą układu prostego. Ostateczny DOR i wykonanie konkretnego zawiesia potwierdzają jego oznakowanie oraz dokumentacja.
| Średnica liny d [mm] |  DOR w układzie prostym[kg] |
|---|---|
| 2 | 40 |
| 3 | 90 |
| 4 | 160 |
| 5 | 250 |
| 6 | 360 |
| 8 | 700 |
| 10 | 1 000 |
| 11 | 1 300 |
| 12 | 1 500 |
| 13 | 1 750 |
| 14 | 2 000 |
| 16 | 2 700 |
| 18 | 3 150 |
| 20 | 4 000 |
| 22 | 5 000 |
| 24 | 6 300 |
| 26 | 7 000 |
| 28 | 8 000 |
| 30 | 9 600 |
| 32 | 11 000 |
| 36 | 14 000 |
| 40 | 17 000 |
| 44 | 21 000 |
| 48 | 25 000 |
| 52 | 29 000 |
| 56 | 33 500 |
| 60 | 39 000 |
Tabela pomaga we wstępnym doborze; nie zastępuje instrukcji użytkowania. Uwzględnij rzeczywisty układ podwieszenia, promień zgięcia liny i stan techniczny zawiesia. Nie przekraczaj wartości DOR wskazanej dla danego egzemplarza.
MateriałLina stalowa ocynkowana
Współczynnik bezpieczeństwa5:1
Długość roboczaL — wg zamówienia
Temperatura pracy*Maks. +100°C
*Warunki eksploatacji należy potwierdzić dla zamówionego wykonania. Współczynnik bezpieczeństwa nie jest zapasem pozwalającym przekraczać DOR.
W zależności od wykonania stosujemy liny klasy 1770 lub 1960 N/mm², o konstrukcji 6×19+FC, 6×37+FC lub WS6×36+FC. Właściwą konstrukcję potwierdzamy przy doborze, nie na podstawie samej średnicy.
*PN-EN 13414-1 obejmuje opisane w niej zawiesia z lin o średnicy od 8 do 60 mm. Pozycje 2–6 mm w tabeli wymagają indywidualnego potwierdzenia przeznaczenia i dokumentacji; nie są automatycznie deklarowane jako wykonania objęte tą normą.
GEOMETRIA MA ZNACZENIE
Długość robocza, pętle i promień zgięcia liny
Długość L mierzymy między punktami nośnymi, a nie po obwodzie liny. Pętla musi pasować do elementu, na którym będzie pracować. Poniżej zachowujemy oryginalny rysunek CECHO z wymiarami i redukcjami udźwigu.
Podstawowa szerokość pętli8 × średnica liny
Podstawowa długość pętli15 × średnica liny
Inne wymiary pętliDo uzgodnienia
Mała średnica elementu opasania zmniejsza dopuszczalne obciążenie.
Na rysunku dla D = 6d pokazano 100%, dla D = 3d — 75%, a dla D = 2d — 65%. Te wartości dotyczą przedstawionej zależności zgięcia liny, nie wszystkich sposobów podnoszenia. Przekaż nam wymiary i układ, jeśli wymagany dobór nie jest jednoznaczny.
Typ F ma tuleje cylindryczne. Dostępność wykonania z tulejami stożkowymi Fv lub Cv potwierdzamy indywidualnie.
DOKUMENTACJA PRODUKTU
Deklaracja zgodności i instrukcja
Do zawiesia dołączamy deklarację zgodności oraz instrukcję użytkowania. Oznakowanie obejmuje DOR, znak CE, producenta, numer seryjny i długość roboczą.
Deklaracja zgodnościInstrukcja użytkowaniaIdentyfikacja zawiesia
WSPARCIE W EKSPLOATACJI
Serwis i przeglądy zawiesi
Uzgodnij kontrolę zawiesi oraz ocenę ich stanu z naszym zespołem. Zakres prac, miejsce i termin ustalamy indywidualnie.
Dariusz Skwarek+48 692 943 742dskwarek@cecho.pl
Możliwość dalszej eksploatacji zależy od oceny konkretnego egzemplarza.
PYTANIA PRZED ZAMÓWIENIEM
O co warto zapytać przy doborze typu F?
Czym różni się zawiesie typu F od kauszowego i zaplatanego?
Typ F ma dwie pętle zaciskane tulejami aluminiowymi. Wykonanie Fk wykorzystuje kausze, a typ S ma pętle zaplatane. Rodzaj zakończenia dobieramy do elementu współpracującego i sposobu eksploatacji.
Czy można zamówić inną długość i większą pętlę?
Tak. Długość roboczą L i wymiary pętli uzgadniamy według zamówienia. Podaj wymiary haka lub sworznia oraz potrzebną długość między punktami nośnymi.
Czy średnica liny wystarczy do określenia udźwigu?
Nie. Znaczenie mają również konstrukcja i klasa liny, wykonanie zakończeń, układ podwieszenia, promień zgięcia i warunki pracy. Obowiązują oznaczenia oraz dokumentacja danego zawiesia.
Jak przygotować zapytanie dla zakładu?
Prześlij masę i szkic ładunku, sposób podwieszenia, długość L, wymiary pętli, warunki pracy oraz liczbę sztuk. Jeżeli wymieniasz używane zawiesie, dołącz także zdjęcie oznakowania.
