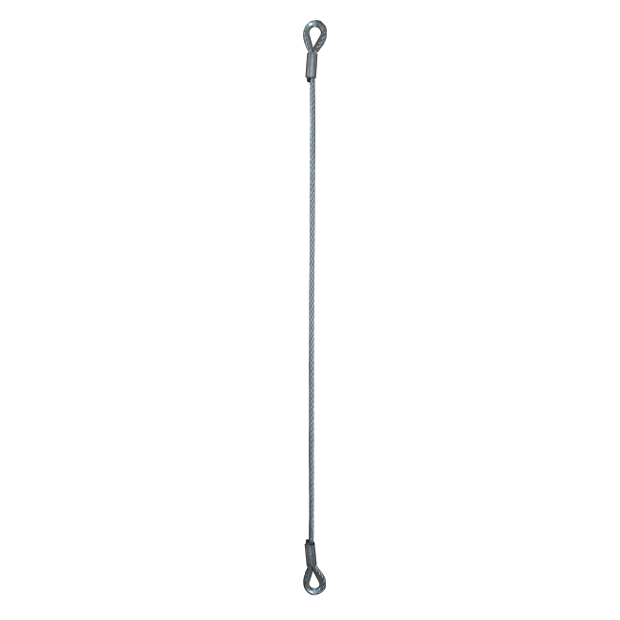

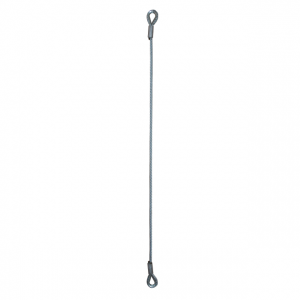

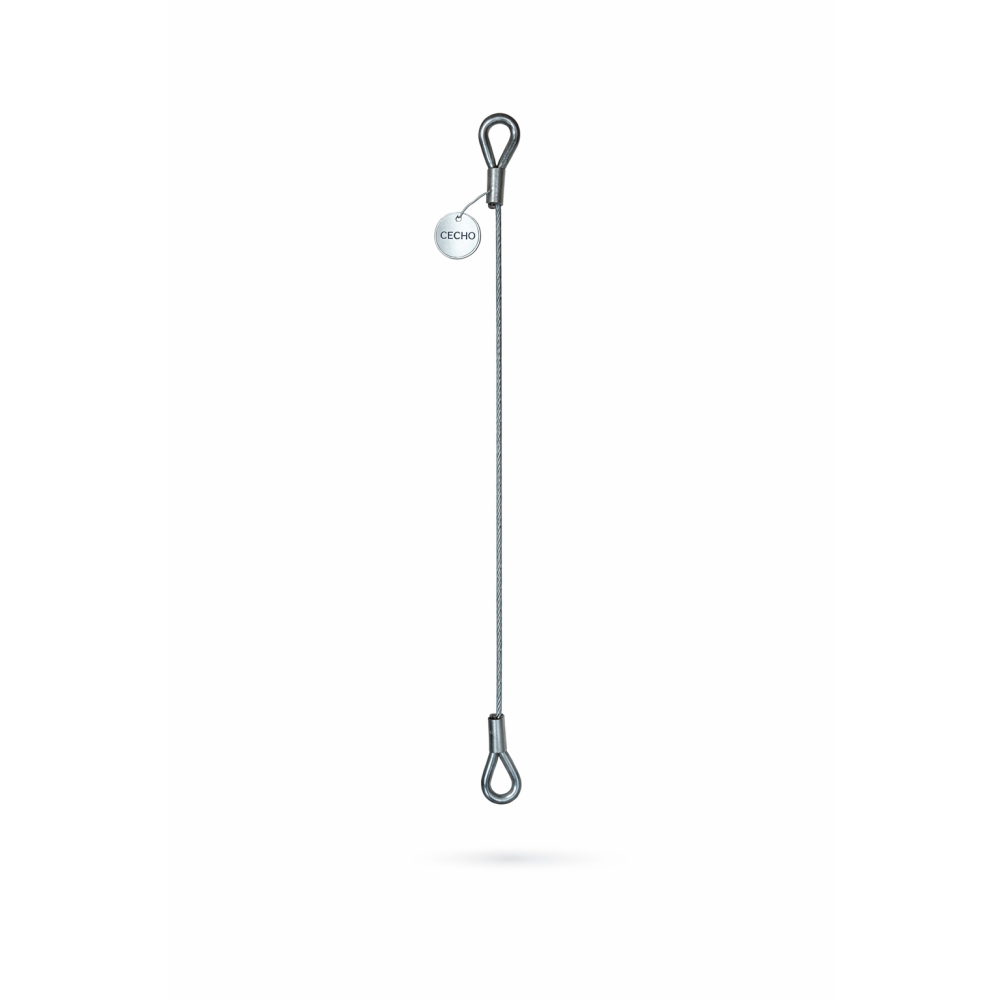

Zawiesie linowe kauszowe typ "Fk"
KATALOG CECHO · DOBÓR DLA FIRM
Zawiesie z dwiema pętlami wyposażonymi w stalowe kausze. Dobieramy średnicę liny, długość roboczą i wymiary kausz do sposobu połączenia z urządzeniem oraz ładunkiem.
Kauszowe FkDługość L i wykonanie do zadania
Dobierzmy właściwy komplet.
Zapytaj o dobór i wycenę →+48 33 825 04 84biuro@cecho.plPrześlij szkic, masę ładunku i potrzebny wymiar.
- Opis produktu
KONSTRUKCJAKauszowe FkDwie kausze
MATERIAŁLina ocynkowanaPętle chronione stalowymi kauszami
WYKONANIEWymiar do zadaniaDługość robocza L na zamówienie
NORMA ZAWIESIPN-EN 13414-1W zakresie jej zastosowania*
DOKUMENTACJADeklaracja CEDeklaracja zgodności i instrukcjaWSPARCIE W EKSPLOATACJISerwis i przeglądyKontrole zawiesi CECHODOR oznacza dopuszczalne obciążenie robocze całego zawiesia w określonym układzie. Dobór zależy także od zakończeń, geometrii podwieszenia i warunków pracy.
ZAWIESIA LINOWE DLA PRZEMYSŁU
Zawiesie linowe kauszowe Fk — połączenie dopasowane do osprzętu.
Zawiesie z dwiema pętlami wyposażonymi w stalowe kausze. Dobieramy średnicę liny, długość roboczą i wymiary kausz do sposobu połączenia z urządzeniem oraz ładunkiem.
Kausze w punktach podparcia
Kausza tworzy profilowane podparcie liny wewnątrz pętli. Jej wielkość oraz współpracujący sworzeń, szakla lub hak muszą do siebie pasować — sama średnica liny nie określa całego połączenia.
Do powtarzalnych połączeń w zakładzie
Wykonanie Fk stosuje się tam, gdzie potrzebne są dwa zakończenia kauszowe współpracujące z dobranym osprzętem. Pomagamy dopasować komplet do prac produkcyjnych, montażowych i transportu wewnętrznego.
Długość i wykonanie do uzgodnienia
Przygotowujemy długość roboczą L według zamówienia. Możliwość użycia innych kausz, w tym pełnych, oraz rodzaju tulei ustalamy dla konkretnej konfiguracji.
DOBÓR DO ŁADUNKU
Ustalmy wykonanie do Twojego zadania.
Do przygotowania propozycji potrzebujemy trzech grup informacji. Szkic lub zdjęcie połączenia często wyjaśnia więcej niż sama nazwa zawiesia.
Długość i geometria
Podaj długość roboczą L zgodnie z rysunkiem oraz wymiary pętli, kausz lub elementów współpracujących.
Warunki i liczba kompletów
Opisz temperaturę, otoczenie i częstotliwość pracy. Podaj liczbę sztuk i termin. Przy wymianie dołącz oznakowanie obecnego zawiesia.
Kausza nie zwiększa automatycznie udźwigu zawiesia.
O DOR decyduje kompletne wykonanie oraz warunki użytkowania. Sprawdzenia wymaga dopasowanie osprzętu, sposób podparcia i możliwość swobodnego ułożenia zawiesia.
PARAMETRY DO DOBORU

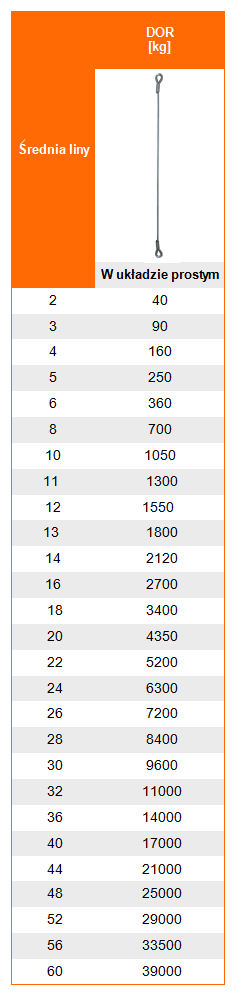

Tabela udźwigu — Kauszowe Fk
Podane wartości dotyczą zawiesia w układzie prostym przedstawionym w nagłówku. Inny sposób podwieszenia wymaga osobnego sprawdzenia. Ostateczny DOR zamówionego wykonania potwierdzają jego oznakowanie i dokumentacja.
| Średnica liny d [mm] |  Układ prostyDOR [kg] |
|---|---|
| 2 | 40 |
| 3 | 90 |
| 4 | 160 |
| 5 | 250 |
| 6 | 360 |
| 8 | 700 |
| 10 | 1 000 |
| 11 | 1 300 |
| 12 | 1 500 |
| 13 | 1 750 |
| 14 | 2 000 |
| 16 | 2 700 |
| 18 | 3 150 |
| 20 | 4 000 |
| 22 | 5 000 |
| 24 | 6 300 |
| 26 | 7 000 |
| 28 | 8 000 |
| 30 | 9 600 |
| 32 | 11 000 |
| 36 | 14 000 |
| 40 | 17 000 |
| 44 | 21 000 |
| 48 | 25 000 |
| 52 | 29 000 |
| 56 | 33 500 |
| 60 | 39 000 |
Sposób podparcia, promień zgięcia i warunki pracy mogą wymagać redukcji udźwigu. Nie zastępuj oceny konkretnego zestawu samym odczytem tabeli.
ORYGINALNA DOKUMENTACJA TECHNICZNA

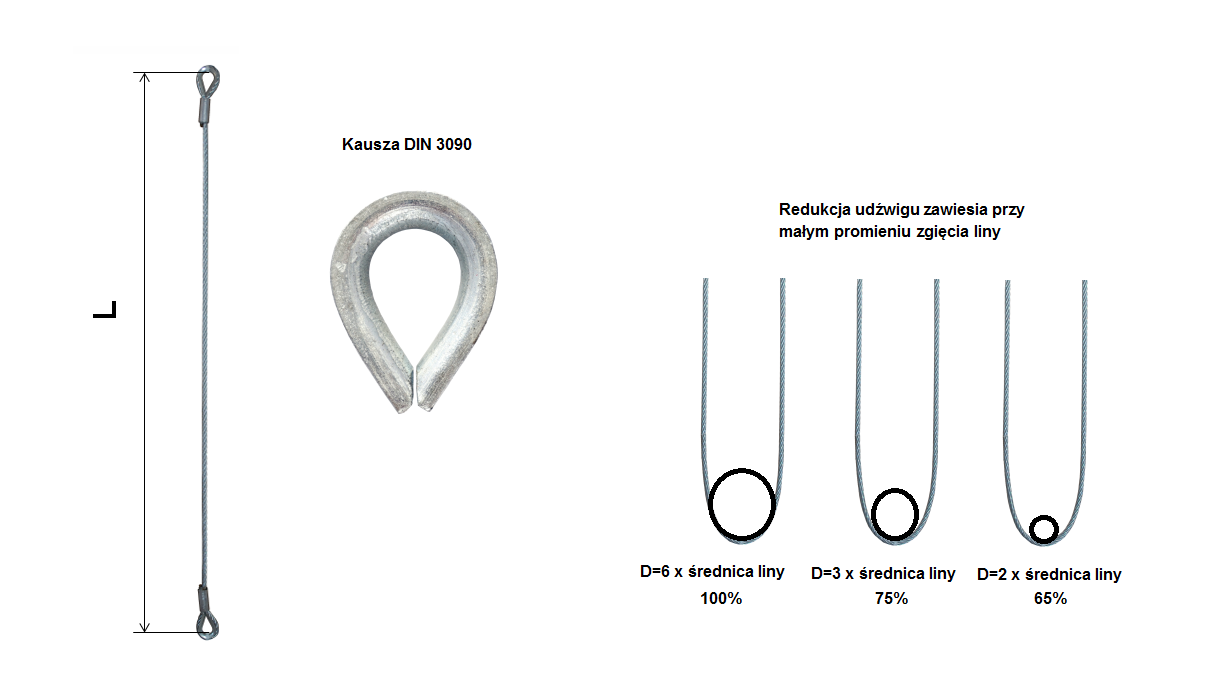

Długość L, kausza i promień podparcia liny
Oryginalny rysunek pokazuje pomiar długości roboczej między punktami nośnymi oraz kauszę DIN 3090. Przed zamówieniem podaj wymiary współpracujących sworzni lub zaczepów.
Pomiar do zamówieniaDługość robocza L
WykonanieKauszowe Fk
Dokumenty kompletuDeklaracja zgodności i instrukcja
* Zakres normy i wymagania potwierdzamy dla konkretnego wykonania. Parametry temperatury i środowiska pracy zależą od konstrukcji liny, rdzenia, zakończeń i osprzętu; należy stosować dokumentację dostarczonego zawiesia.
DOKUMENTACJA PRODUKTU
Deklaracja zgodności i instrukcja
Do zawiesia dołączamy deklarację zgodności oraz instrukcję użytkowania. Oznakowanie pozwala zidentyfikować producenta, numer seryjny, DOR, wymiar roboczy i znak CE.
WSPARCIE W EKSPLOATACJI
Serwis i przeglądy zawiesi
Uzgodnij ocenę stanu zawiesi używanych w zakładzie. Zakres, miejsce i termin kontroli ustalamy indywidualnie.
Dariusz Skwarek
+48 692 943 742
dskwarek@cecho.pl
Możliwość dalszej eksploatacji zależy od oceny konkretnego egzemplarza.
PYTANIA PRZED ZAMÓWIENIEM
Kauszowe Fk — pytania o dobór
Czym Fk różni się od zawiesia pętlowego F?
W typie Fk pętle są wyposażone w stalowe kausze. Typ F ma pętle miękkie. Wybór zależy od sposobu zaczepienia i wymiarów elementu współpracującego.
Jakie wymiary podać do doboru kausz?
Prześlij średnicę sworznia lub wymiary haka i szakli, wymaganą długość L oraz masę ładunku. Zdjęcie istniejącego połączenia ułatwi dopasowanie wykonania.
Co przesłać do przygotowania oferty?
Masę i wymiary ładunku, szkic podwieszenia, dane zaczepów i potrzebną długość. Dodaj warunki pracy, liczbę sztuk oraz oczekiwany termin. Przy wymianie pomocne są zdjęcia oznakowania obecnego zawiesia.
Czy CECHO zapewnia dokumentację i przeglądy?
Do zawiesia dołączamy deklarację zgodności oraz instrukcję użytkowania. Możesz też uzgodnić z Dariuszem Skwarkiem zakres, miejsce i termin kontroli zawiesi używanych w firmie.
