Zawiesie linowe pętlowe zaplatane typ "S"
KATALOG CECHO · DOBÓR DLA FIRM
Zawiesie pętla–pętla z zakończeniami wykonanymi zaplotem. Rozwiązanie do zadań, w których liczą się wymiary pętli, sposób ułożenia liny oraz brak aluminiowych tulei zaciskowych.
Zaplatane SDługość L i wykonanie do zadania
Dobierzmy właściwy komplet.
Zapytaj o dobór i wycenę →+48 33 825 04 84biuro@cecho.plPrześlij szkic, masę ładunku i potrzebny wymiar.
- Opis produktu
KONSTRUKCJAZaplatane SDwie pętle
MATERIAŁLina ocynkowanaZaplatane zakończenia bez tulei aluminiowych
WYKONANIEWymiar do zadaniaDługość robocza L na zamówienie
NORMA ZAWIESIPN-EN 13414-1W zakresie jej zastosowania*
DOKUMENTACJADeklaracja CEDeklaracja zgodności i instrukcjaWSPARCIE W EKSPLOATACJISerwis i przeglądyKontrole zawiesi CECHODOR oznacza dopuszczalne obciążenie robocze całego zawiesia w określonym układzie. Dobór zależy także od zakończeń, geometrii podwieszenia i warunków pracy.
ZAWIESIA LINOWE DLA PRZEMYSŁU

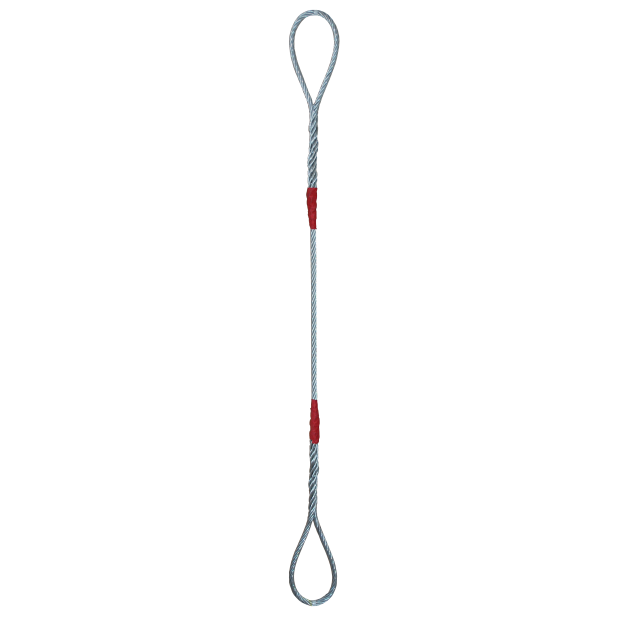

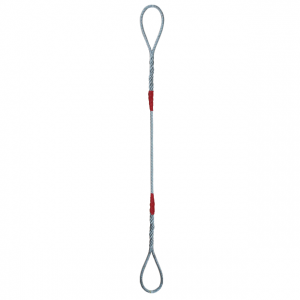

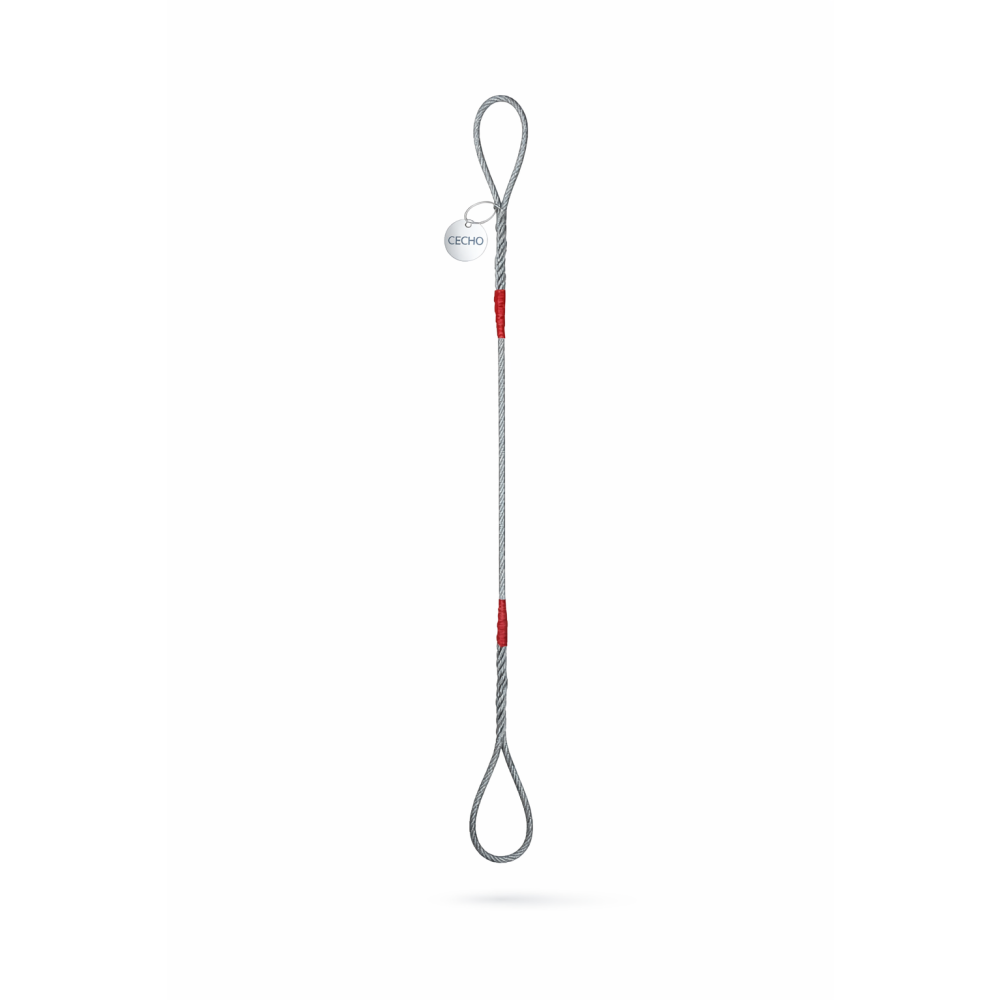

Zawiesie linowe zaplatane S — miękkie pętle, bez tulei aluminiowych.
Zawiesie pętla–pętla z zakończeniami wykonanymi zaplotem. Rozwiązanie do zadań, w których liczą się wymiary pętli, sposób ułożenia liny oraz brak aluminiowych tulei zaciskowych.
Zakończenia wykonane zaplotem
Obie pętle powstają przez zaplatanie liny, a nie przez zaciskanie tulei aluminiowej. To istotna różnica konstrukcyjna względem zawiesia pętlowego typu F.
Do prac z wymaganym wykonaniem zaplatanym
Pomagamy dobrać zawiesie do prac przemysłowych, montażowych i leśnych. W zastosowaniach specjalnych, w tym górniczych, wymagania dotyczące materiałów i dopuszczeń ustalamy przed zamówieniem.
Pętle i długość robocza na zamówienie
Długość L mierzy się między punktami nośnymi pętli. Jeżeli standardowe wymiary pętli nie pasują do zaczepu, prześlij szkic — możliwość innego wykonania potwierdzimy przy doborze.
DOBÓR DO ŁADUNKU
Ustalmy wykonanie do Twojego zadania.
Do przygotowania propozycji potrzebujemy trzech grup informacji. Szkic lub zdjęcie połączenia często wyjaśnia więcej niż sama nazwa zawiesia.
Długość i geometria
Podaj długość roboczą L zgodnie z rysunkiem oraz wymiary pętli, kausz lub elementów współpracujących.
Warunki i liczba kompletów
Opisz temperaturę, otoczenie i częstotliwość pracy. Podaj liczbę sztuk i termin. Przy wymianie dołącz oznakowanie obecnego zawiesia.
Brak tulei nie znosi zasad bezpiecznego użytkowania.
Stan zaplotów, liny i oznakowania wymaga kontroli. Nie wyciągaj zawiesia spod obciążonego ładunku siłą. Warunki pracy i sposób zdejmowania zawiesia należy ustalić w organizacji operacji.
PARAMETRY DO DOBORU

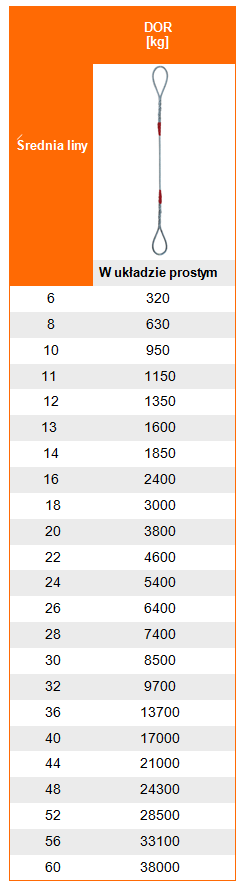

Tabela udźwigu — Zaplatane S
Podane wartości dotyczą zawiesia w układzie prostym przedstawionym w nagłówku. Inny sposób podwieszenia wymaga osobnego sprawdzenia. Ostateczny DOR zamówionego wykonania potwierdzają jego oznakowanie i dokumentacja.
| Średnica liny d [mm] |  Układ prostyDOR [kg] |
|---|---|
| 6 | 320 |
| 8 | 650 |
| 10 | 1 000 |
| 11 | 1 150 |
| 12 | 1 500 |
| 13 | 1 600 |
| 14 | 2 000 |
| 16 | 2 700 |
| 18 | 3 400 |
| 20 | 4 200 |
| 22 | 4 600 |
| 24 | 5 400 |
| 26 | 6 400 |
| 28 | 7 400 |
| 30 | 8 500 |
| 32 | 9 700 |
| 36 | 13 700 |
| 40 | 17 000 |
| 44 | 21 000 |
| 48 | 24 300 |
| 52 | 28 500 |
| 56 | 33 100 |
| 60 | 38 000 |
Sposób podparcia, promień zgięcia i warunki pracy mogą wymagać redukcji udźwigu. Nie zastępuj oceny konkretnego zestawu samym odczytem tabeli.
ORYGINALNA DOKUMENTACJA TECHNICZNA
Wymiary pętli, długość L i podparcie liny

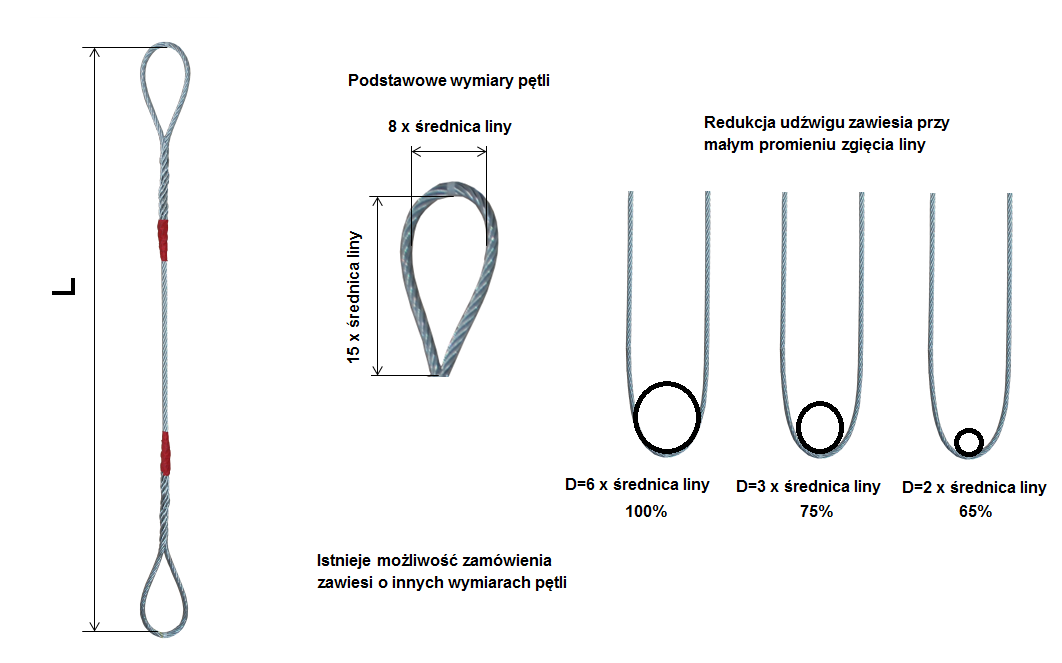

Na oryginalnym rysunku pozostawiliśmy wymiary pętli oraz zależności związane z małym promieniem zgięcia. Rysunek ułatwia uzgodnienie wykonania; wymagane wymiary pętli trzeba podać przy zamówieniu.
Pomiar do zamówieniaDługość robocza L
WykonanieZaplatane S
Dokumenty kompletuDeklaracja zgodności i instrukcja
* Zakres normy i wymagania potwierdzamy dla konkretnego wykonania. Parametry temperatury i środowiska pracy zależą od konstrukcji liny, rdzenia, zakończeń i osprzętu; należy stosować dokumentację dostarczonego zawiesia.
DOKUMENTACJA PRODUKTU
Deklaracja zgodności i instrukcja
Do zawiesia dołączamy deklarację zgodności oraz instrukcję użytkowania. Oznakowanie pozwala zidentyfikować producenta, numer seryjny, DOR, wymiar roboczy i znak CE.
WSPARCIE W EKSPLOATACJI
Serwis i przeglądy zawiesi
Uzgodnij ocenę stanu zawiesi używanych w zakładzie. Zakres, miejsce i termin kontroli ustalamy indywidualnie.
Dariusz Skwarek
+48 692 943 742
dskwarek@cecho.pl
Możliwość dalszej eksploatacji zależy od oceny konkretnego egzemplarza.
PYTANIA PRZED ZAMÓWIENIEM
Zaplatane S — pytania o dobór
Czy typ S ma tuleje aluminiowe?
Nie. Zakończenia tego wykonania są zaplatane. Przed zamówieniem należy potwierdzić wymagany typ zawiesia, ponieważ S i zaciskane F mają odrębne parametry doboru.
Czy można wykonać inne wymiary pętli?
Możliwość wykonania innych pętli ustalamy na podstawie wymiarów zaczepów i potrzebnej długości. Podaj oba wymiary pętli oraz sposób pomiaru L.
Co przesłać do przygotowania oferty?
Masę i wymiary ładunku, szkic podwieszenia, dane zaczepów i potrzebną długość. Dodaj warunki pracy, liczbę sztuk oraz oczekiwany termin. Przy wymianie pomocne są zdjęcia oznakowania obecnego zawiesia.
Czy CECHO zapewnia dokumentację i przeglądy?
Do zawiesia dołączamy deklarację zgodności oraz instrukcję użytkowania. Możesz też uzgodnić z Dariuszem Skwarkiem zakres, miejsce i termin kontroli zawiesi używanych w firmie.
DOBÓR I WYCENA DLA FIRM
Potrzebujesz wykonania Zaplatane S?
Prześlij szkic lub zadzwoń. Dobierzemy parametry i długość do sposobu pracy w Twojej firmie.
